Модерская КПП

[RS@ offline]

Этот проект начал ещё в 2007-году. Инфу о нем держал закрытой, в курсе проекта было лишь два-три человека, да и сейчас непомнят наверно уже про него.
Бето модель была сделана и проверена работоспособность на играх TDU и GT Legend.
Началась защита диплома, госники и т.д. и т.п. потом работа, в общем проект был заброшен и забыт.
Сейчас решил возобновить работу над ним. Для начало выложу фото Бето модели.











Что планируется: Новый корпус, новый принцип переключения передач, создание крепления к столу и перенос платы во внутрь корпуса.

[Chainsaw38 offline]

Прикольно. Я так понимаю, родной корпус рычага сломался?

[RS@ offline]

Chainsaw38, Родного корпуса и рычага небыло вообще.
Он сделан с нуля!!!

[Chainsaw38 offline]

:shock: ofigel как? Он аналоговый?

[Nik_wolf offline]

[b]Он сделан с нуля!!!

+ :super:

А режима 2 (авто и механика) ?

[BlackJack offline]

:beer:
Блок питания с ручным переключением напряжения.. ::-D:
А схемка-то какая использована?..
Или из купленной переделывалось?..

[RS@ offline]

Chainsaw38

как? Он аналоговый?

Цифровой

Nik_wolf

А режима 2 (авто и механика) ?

Постараюсь сделать оба.

BlackJack

А схемка-то какая использована?..
Или из купленной переделывалось?..

А тут всё очень просто. Взял USB клаву и выдернул плату.
Итог: плата маленькая - кнопок много.
Сначало хотел плату дернуть из геймпада, но она в несколько раз больше клавиатурной.

Уже определился с наполнением проекта. 6 скоростей + 1 задняя + около 10-ти доп. переключателей и кнопок(само собой програмируемых) + маленький замочек для зажигания.

[BlackJack offline]

RS@, а поподробнее про фиксацию рычага можно?..
И вообще хотелось бы увидеть без кожуха..

[RS@ offline]

Есть вот такой стандартный кпп, скоросто работают по принципу + и -
Пока думаю на базе этого корпуса напихать свою начинку



По поводу фиксации.
Сам стержень от кпп будет фиксирован вот в таком шаровом (вынул из большого домашнего вентилятора)




Ниже шаровых будет идти металическая пластина с пазами переключения, через которую будет проходить стержень.
ниже пластины на растоянии в 1-2 см будут идти либо мелкие кнопочки(как сзади на бп, только меньше) либо контактные кнопки либо плата с контактами на замыкания.

Внутри основного стержня кпп, будет вставлена пружина и более мелкий стержень овалом. Решил сделать именно так потому что при передвижении рычага (либо наклоне), растояние между окончанием стержня и платой увеличивается(при наклоне) и уменьшается при постановки в нейтральное положение.

Про подсветку буду думать только после создание работоспособности проекта.

[RS@ offline]

Фотки перезалил с нужным размером. вставил картинками / tarator

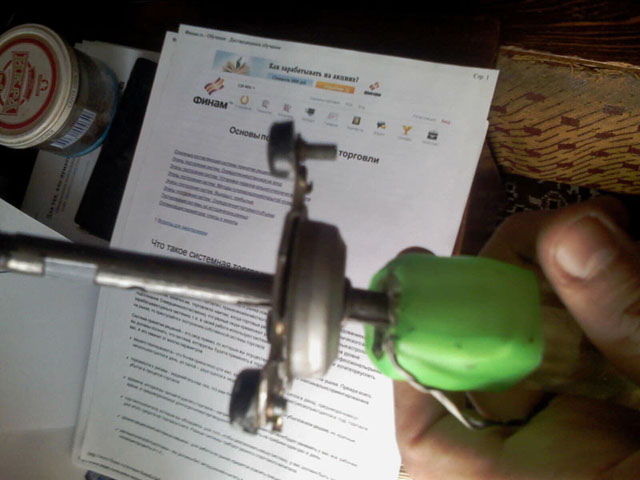

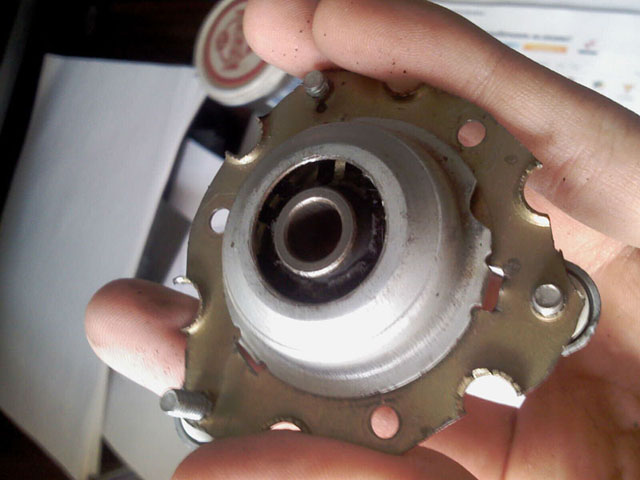

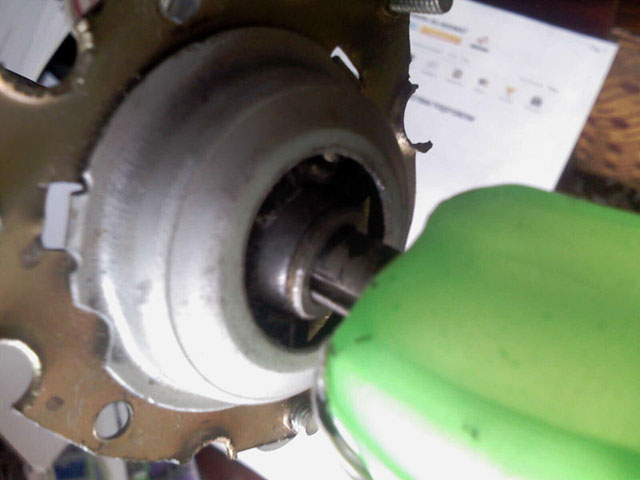

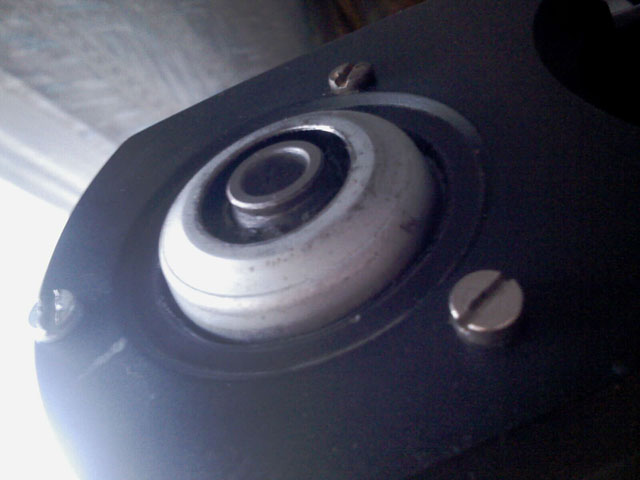

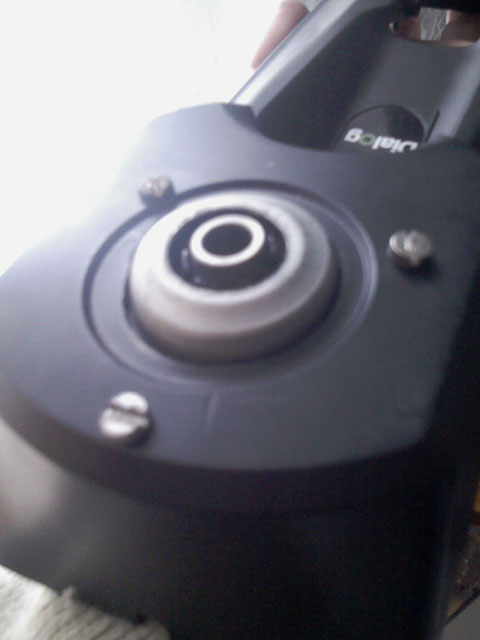

Разобрал коробку, снял стандартный рычаг и платы. Срезал верхнюю часть и поставил шаровые. На торчащие винты плевать, они будут закрыты чехлом.

[Ki.r(u) offline]

Предлагаю механический способ обоити стороной и использовать,например,герконы.Все же долговечнее.
И собственно вопрос такой - а если в стоковом КПП передача + и -,то как будет реализоввываться соответственно пошаговое переключение?

[Дмитрий Muff Емцов offline]

контроллер + прошивочка по идее нужны для отслеживания на программном уровне, какая передача включена в данный момент, и из какого в какое положение переводится ручка... хз, ваще не представляю сходу, как это реализовать. ведь по-моему все игры максимум, что воспринимают с контроллера, это сиквентальный (последовательный) принцип переключения передач: передача + и передача -
в общем интересно будет следить, до чего дойдет автор в данном эксперименте. gud

[Jaguar 777 offline]

Мне уже нравится
