Вот решил поделиться с вами фотками процесса попытки создания бюджетного, но крайне эффективного (как мне казалось) водоблока.

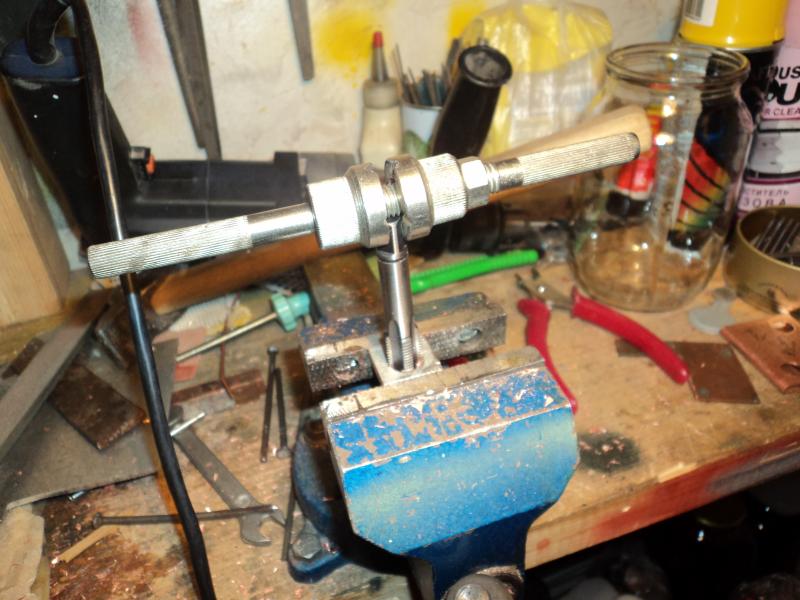

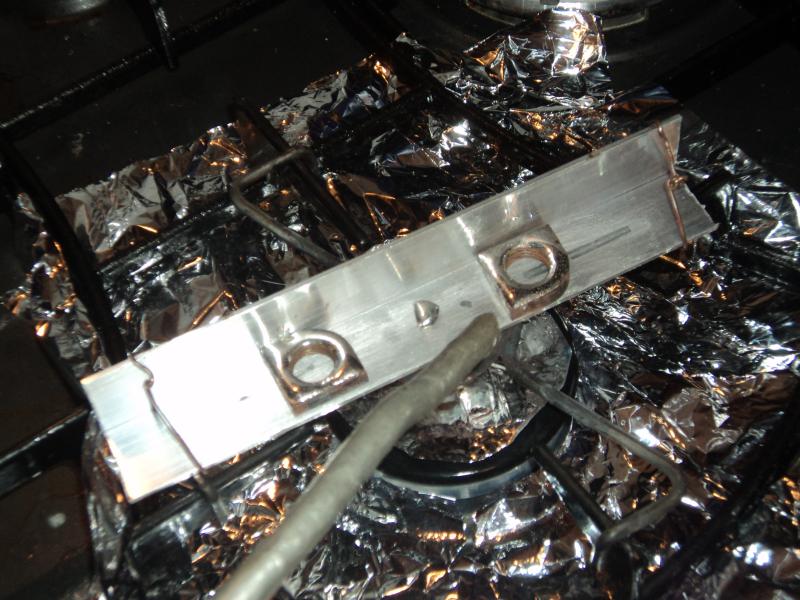

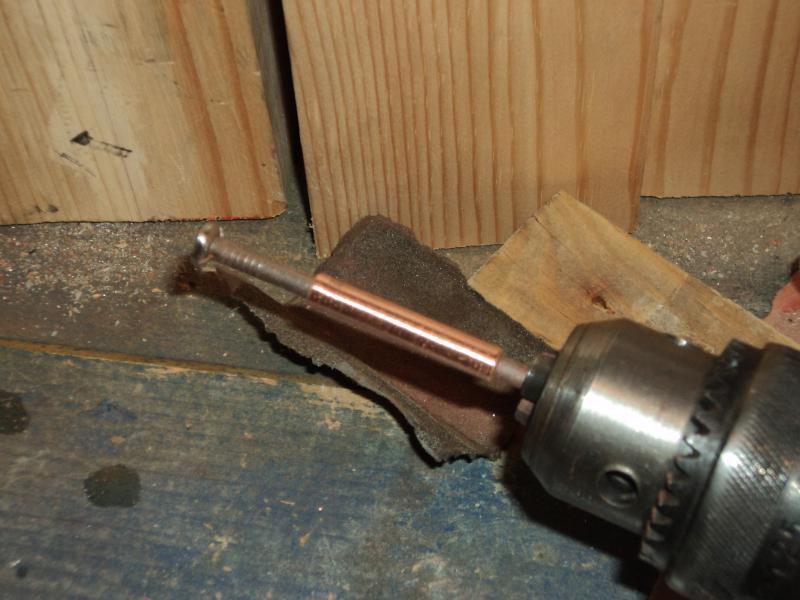

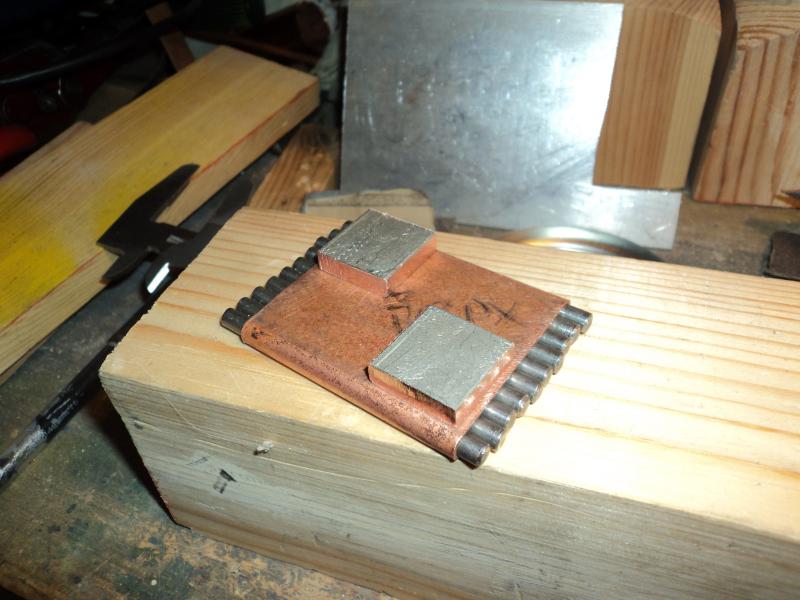

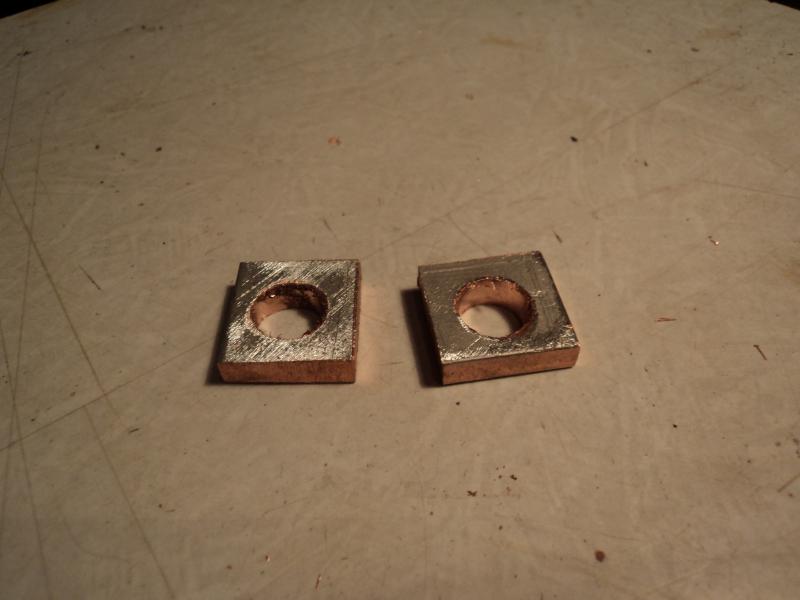

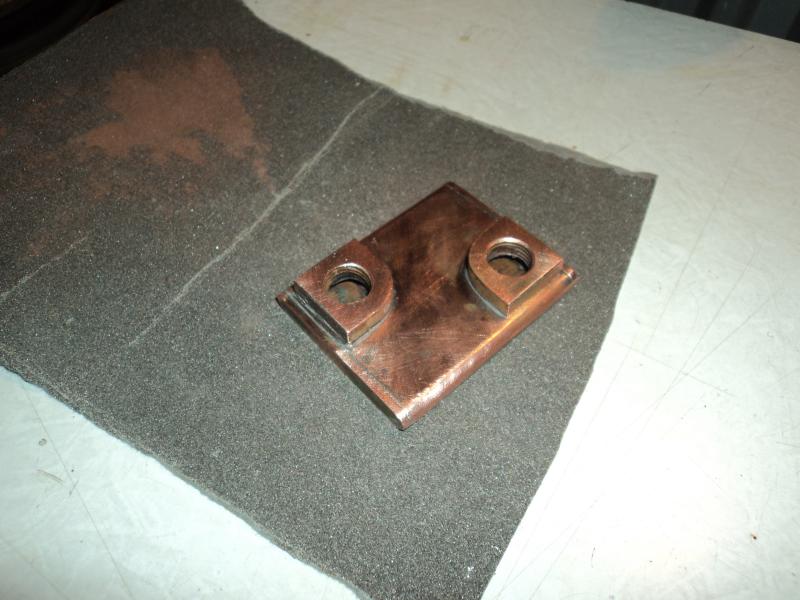

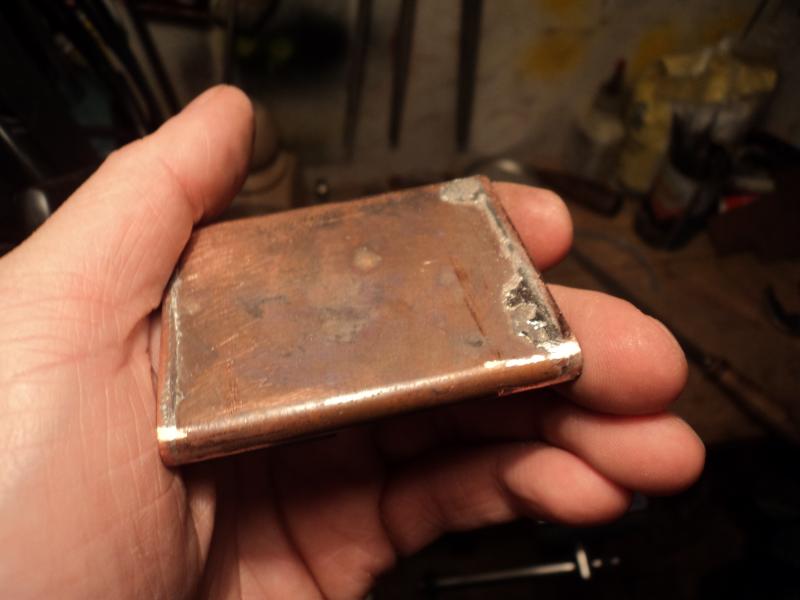

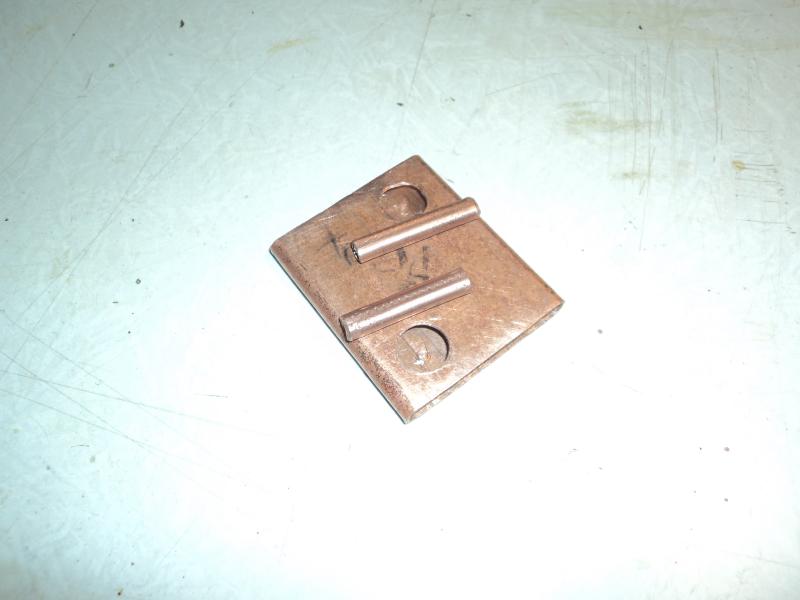

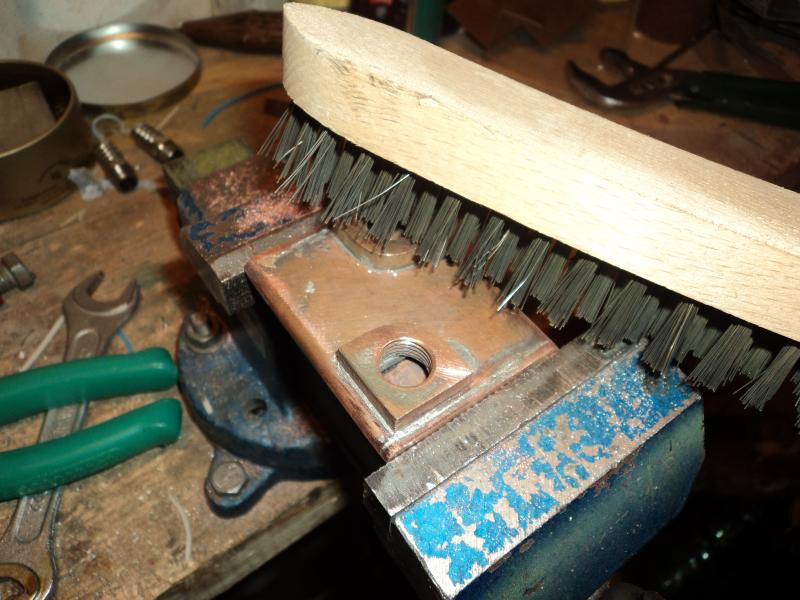

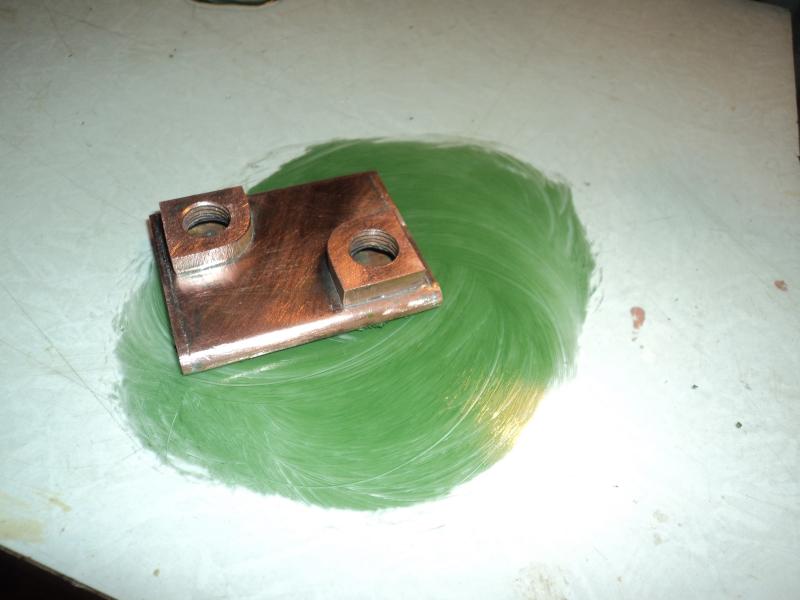

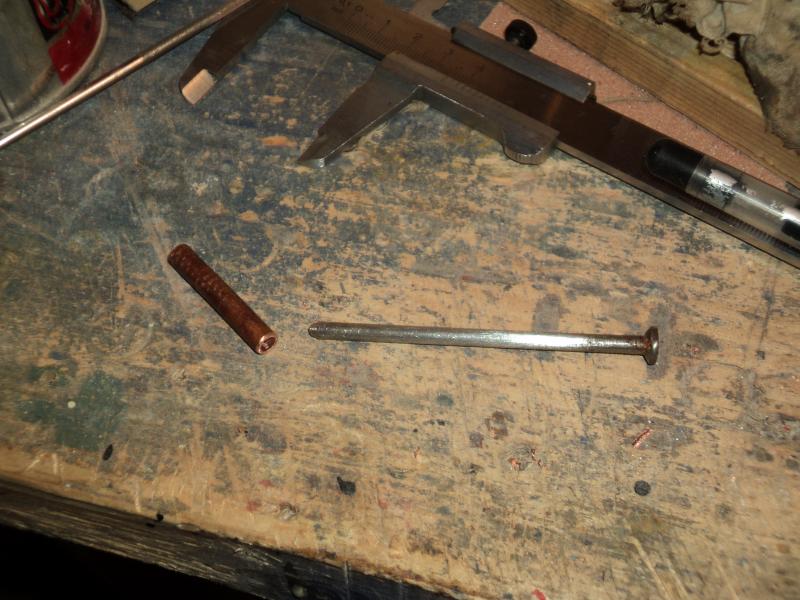

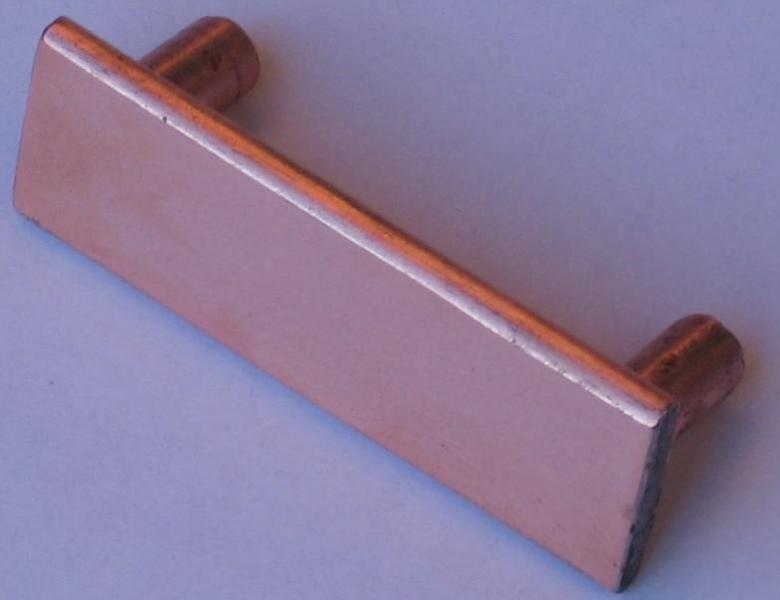

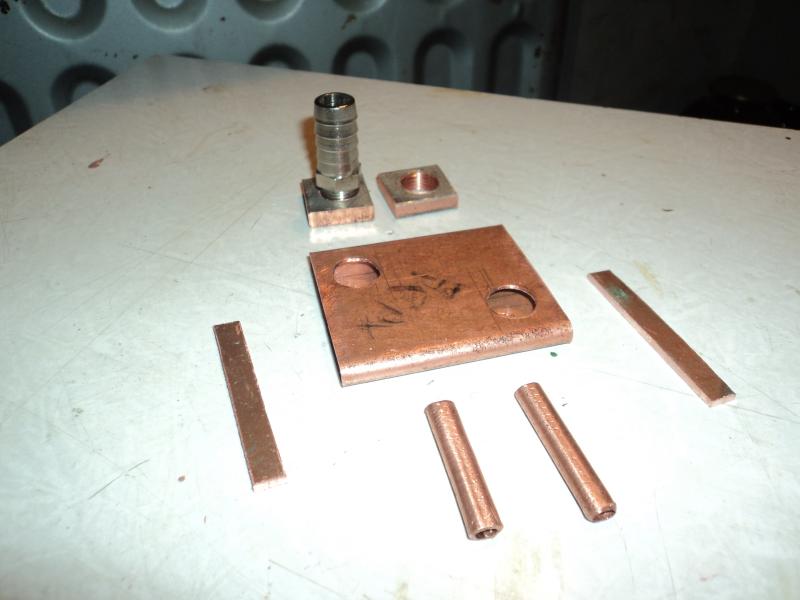

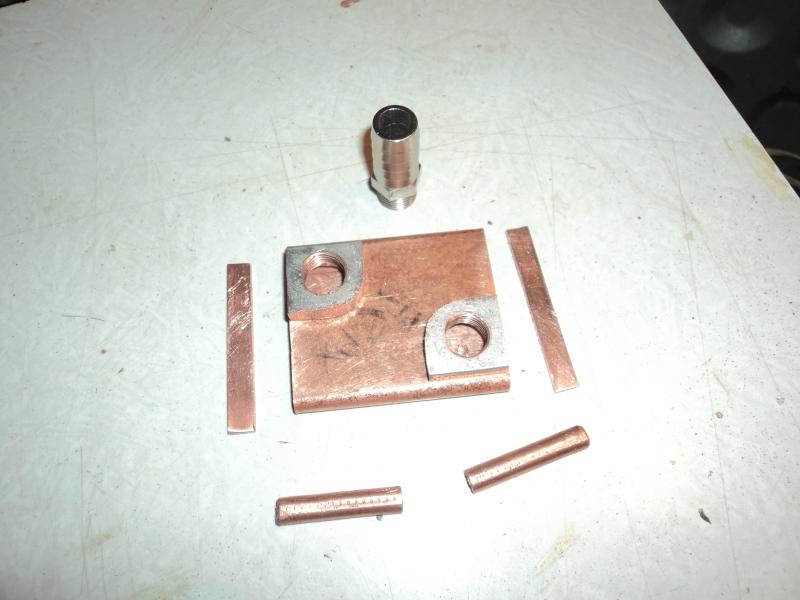

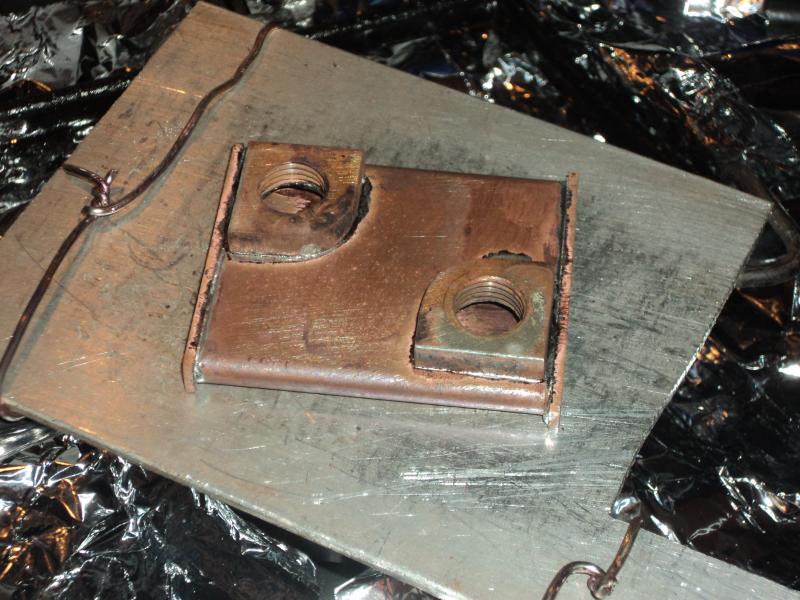

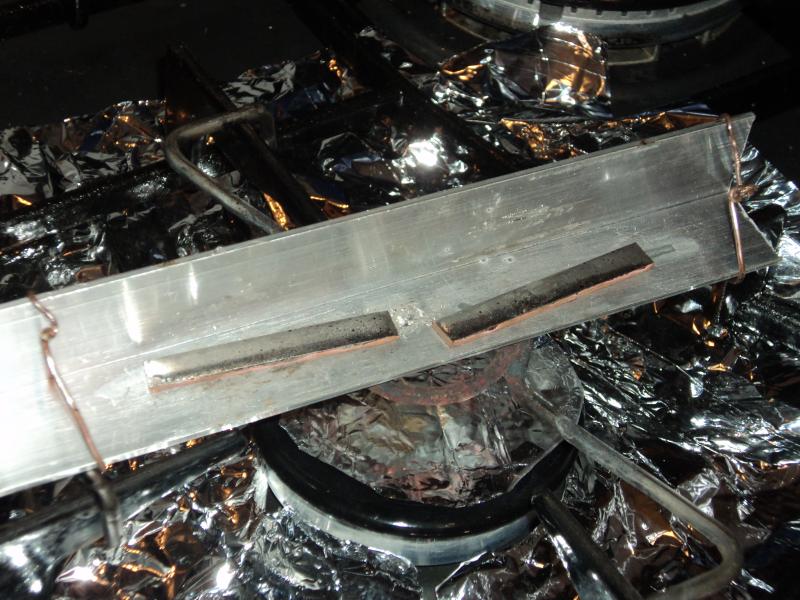

После покупки современных комплектующих для компа задался вопросом: можно ли самостоятельно «на коленках» создать эффективный процессорный водоблок? Подозревая, что, все-таки, лучше меди для этого ничего нету, стал проверять запасы меди в гараже. Находки меня разочаровали – кроме медной трубы диаметром 50мм и толщиной стенок 1 мм ничего не нашлось. Что есть – то есть, решил попробовать, тем более наткнулся каком-то сайте на ворк создания ватеров на чипсет и питание проца из медной 12мм трубы и даже сохранил 1 фото для образца (выкладываю без разрешения автора, т.к. не помню, откуда фото):

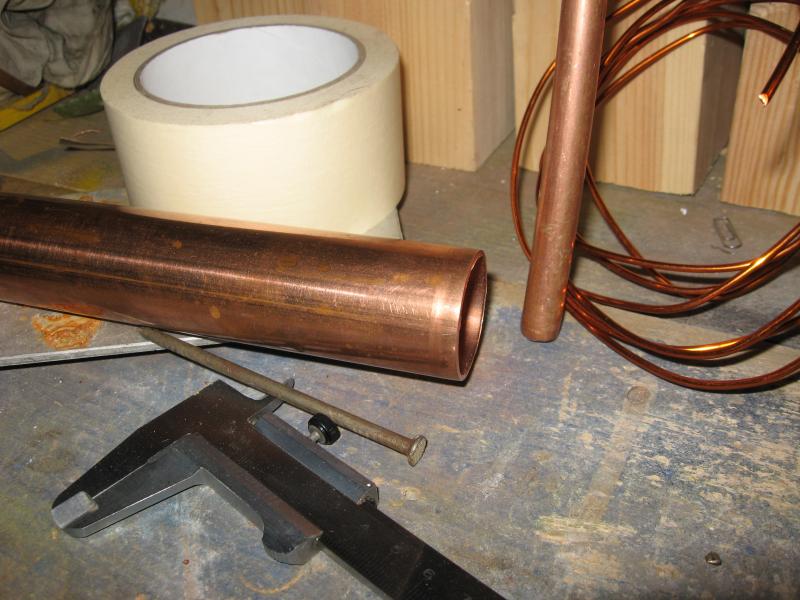

А вот что мне удалось нарыть:
Моя идея была такова: медную трубу сплющить, чтобы получить прямоугольник с расстоянием между верхней и нижней стенками 5мм. Насверлить сквозных отверстий диаметром 3 мм и впаять в них вертикальные столбики из медного стержня, диаметром 2,7мм, которые будут отводить тепло непосредственно от крышки процессора к верхней стенке и омываться водой, тем самым увеличивая площадь соприкосновения меди и воды.

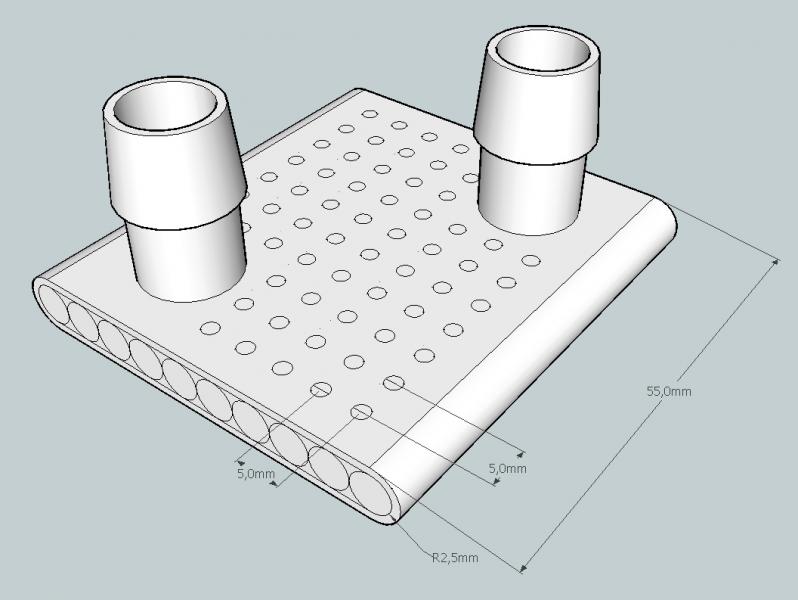

Создал модель в SketchUp 7:

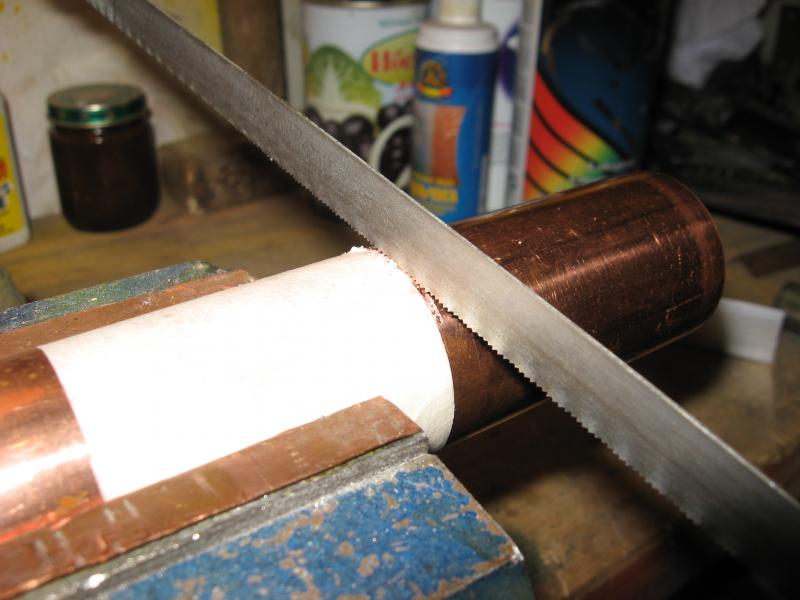

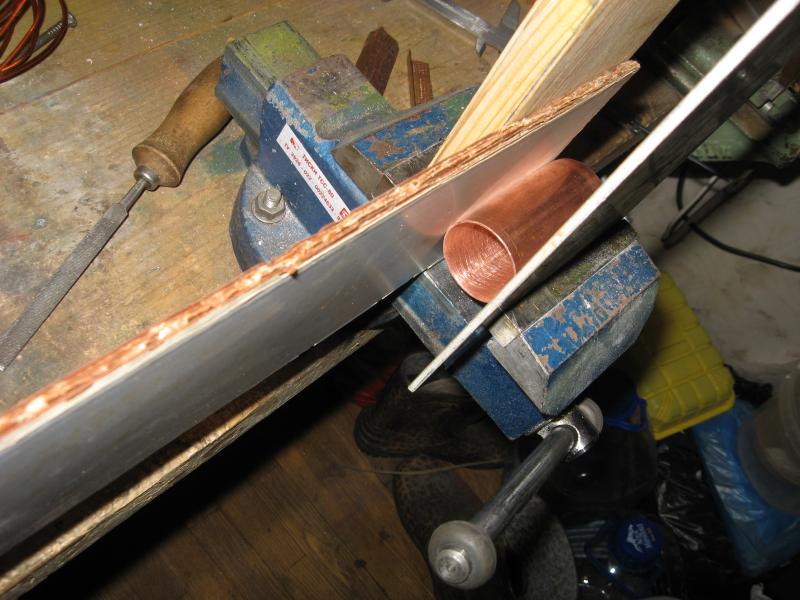

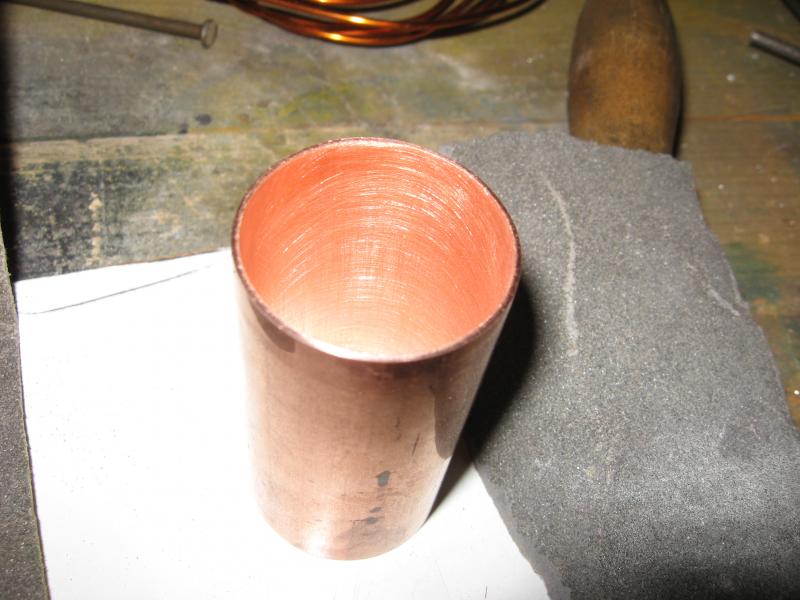

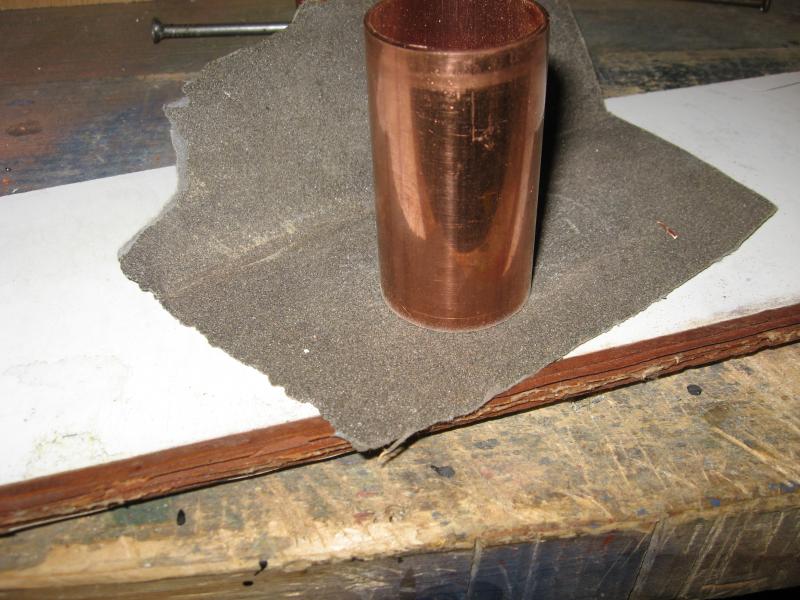

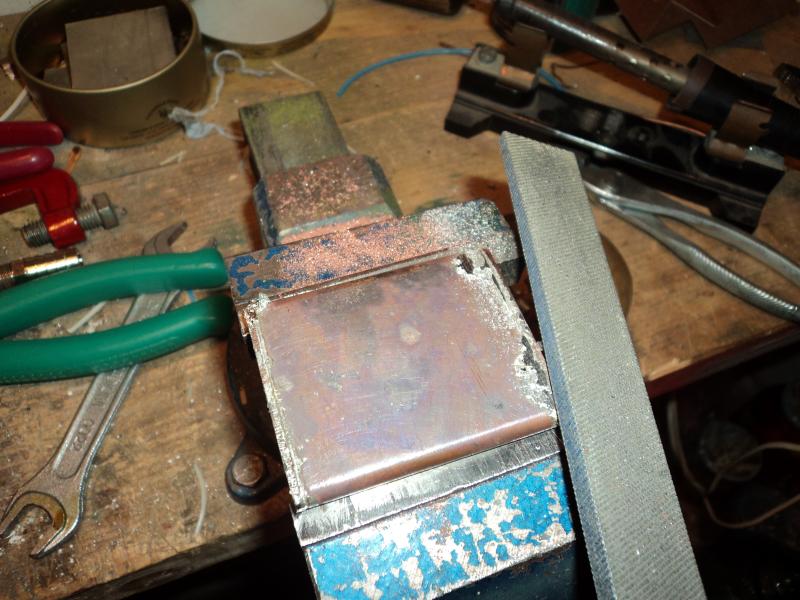

Приступаем. Отпиливаем и зашлифовываем края:

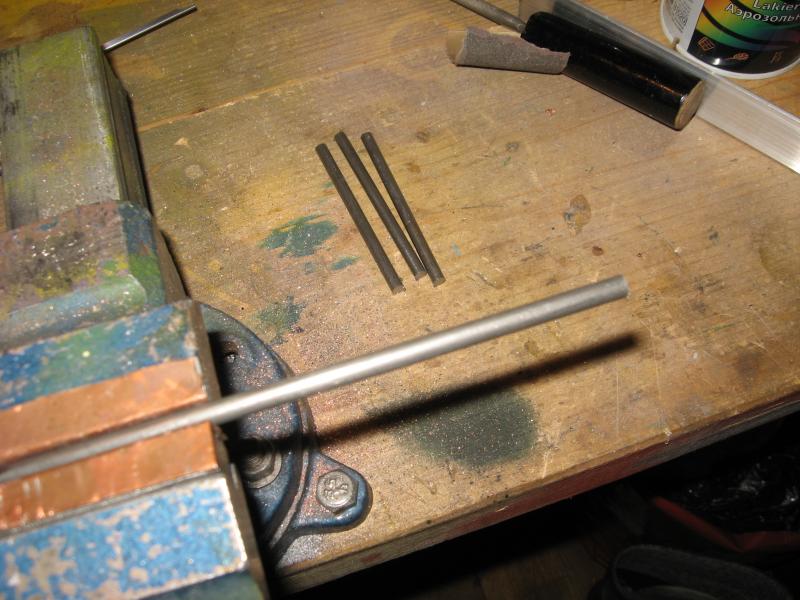

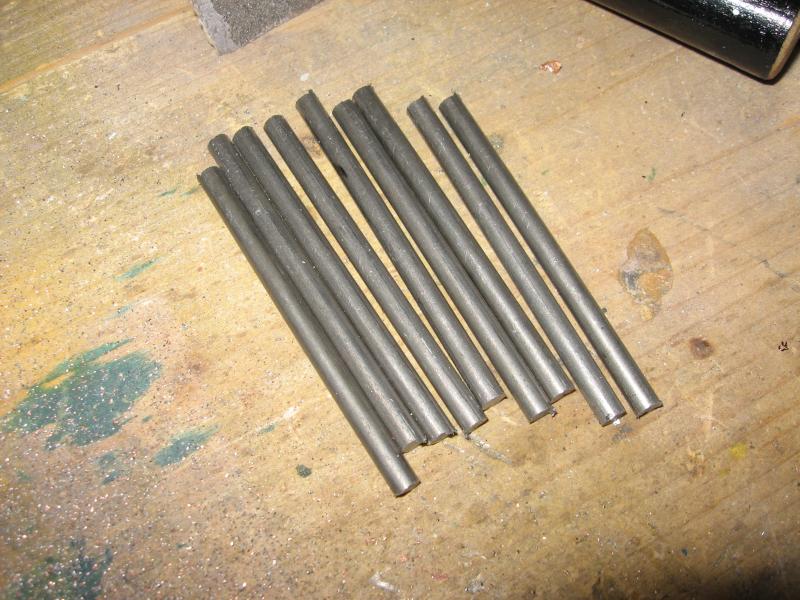

Стальной стержень диаметром 5мм (сначала хотел использовать гвоздь) напиливаем на 9 75мм прутков:

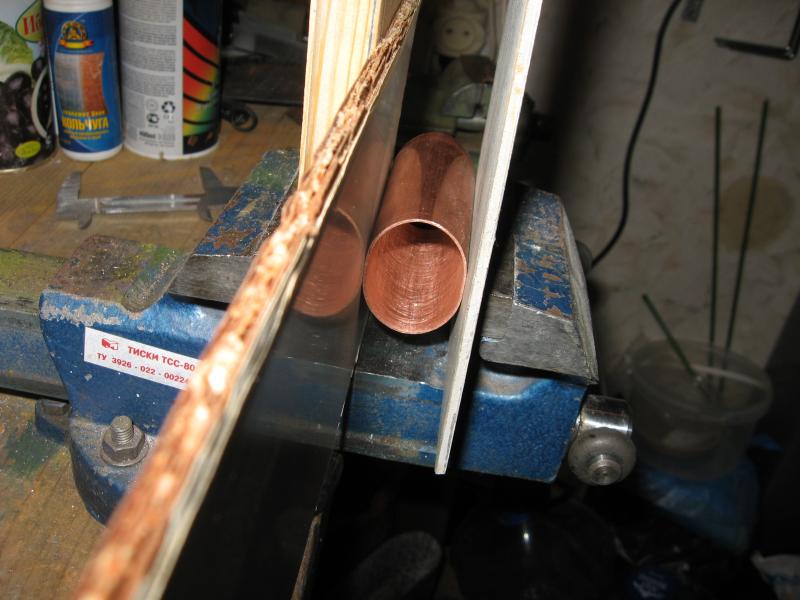

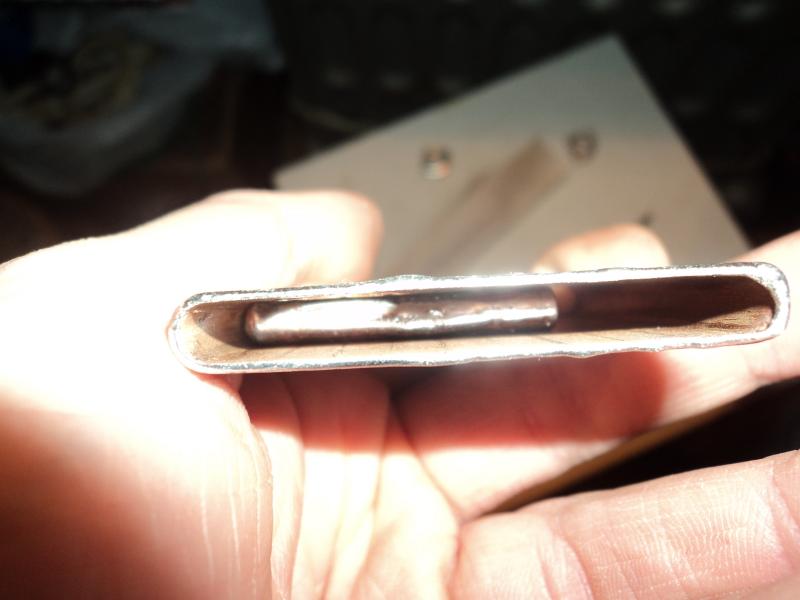

Плющим:

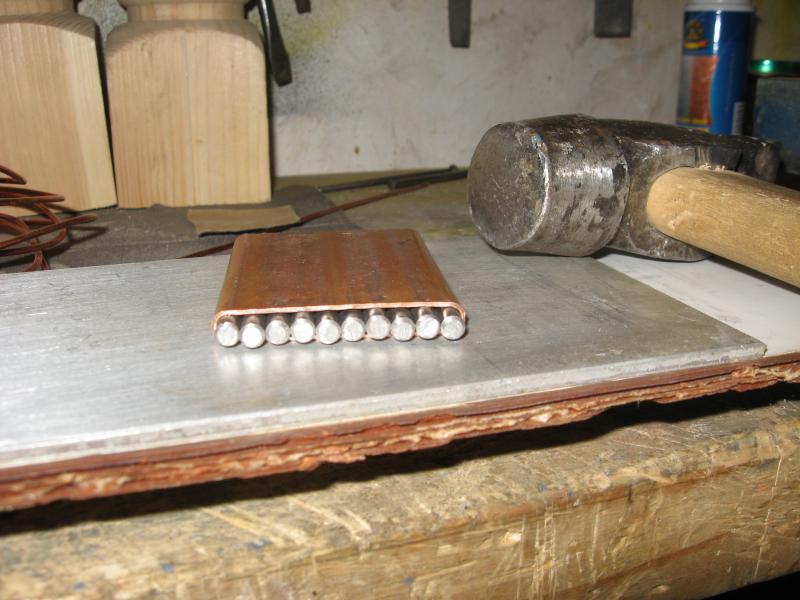

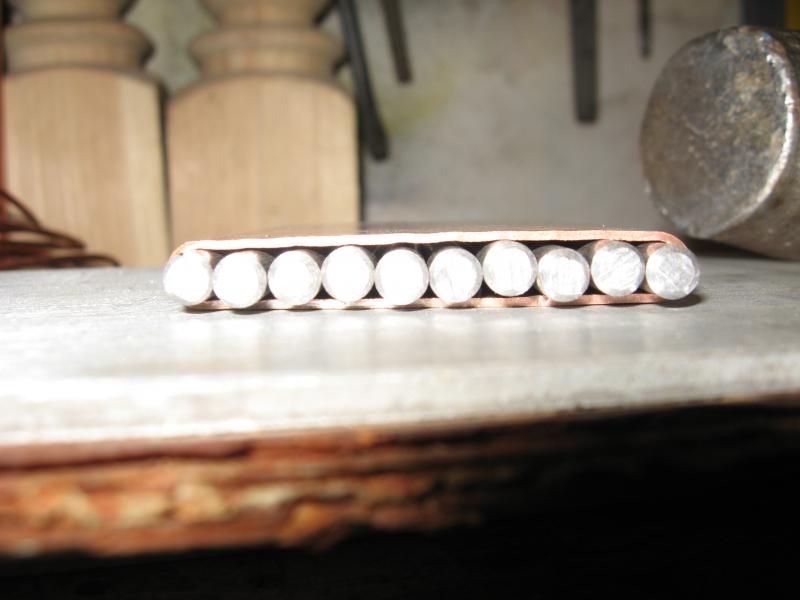

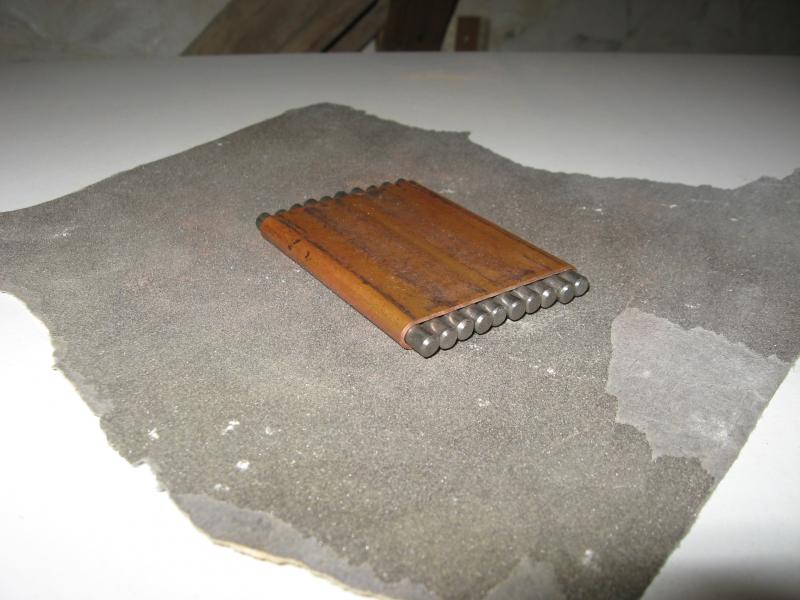

Добавляем шпильки:

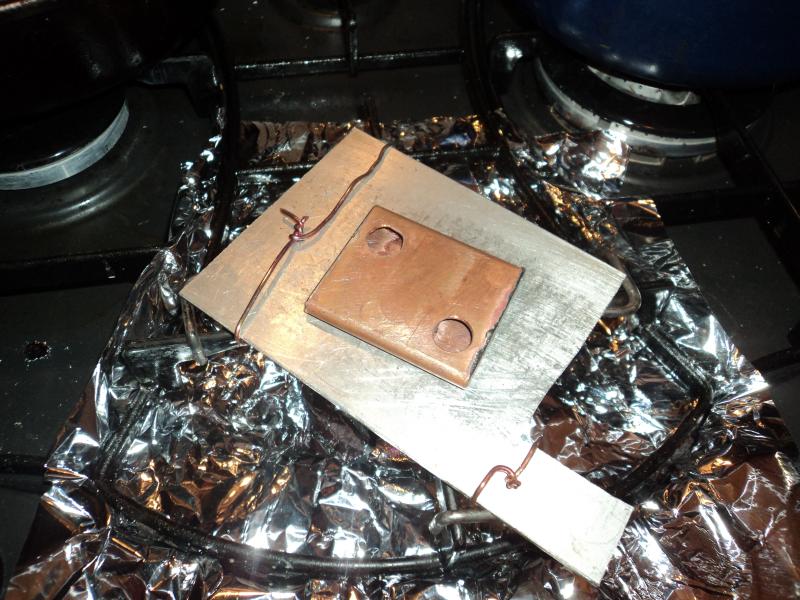

Отбиваем молотком на ровной твердой поверхности до полного выравнивания. Перед этим процессом медь следует «отпустить» - нагреть и резко охладить, иначе может порваться. Лично я провел 2 неудачных попытки сплющить трубу, пока не «отпустил»:

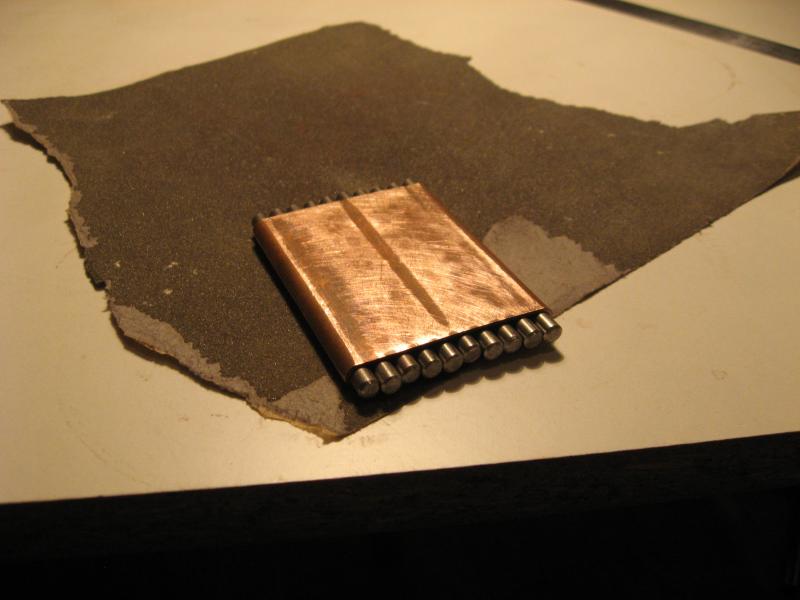

Предварительно шлифуем, чтобы проверить наличие неровностей:

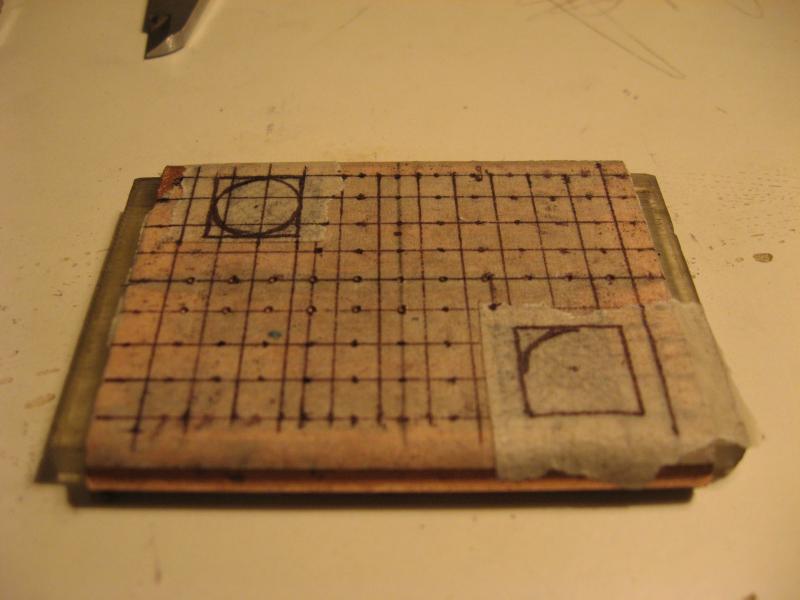

Неровности есть, но незначительные, впоследствии должны убраться шлифовкой. Далее отрезаем кусок оргстекла толщиной 5мм под внутренний размер ватера, чтобы при накернивании и сверлении не замять стенки. Обклеиваем малярным скотчем, размечаем и керним:

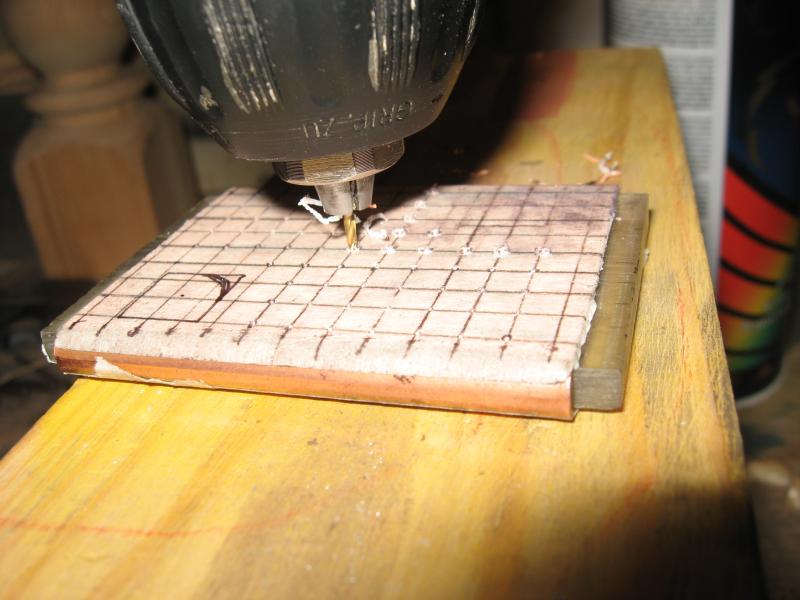

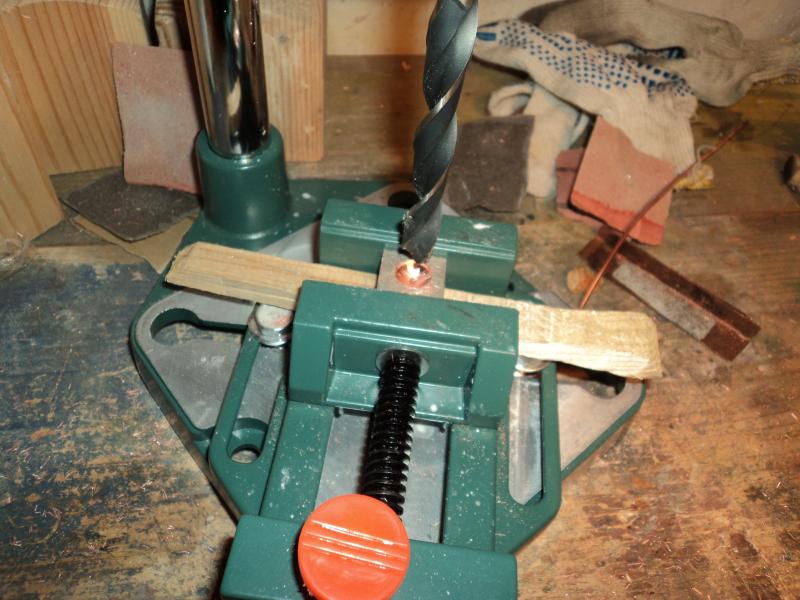

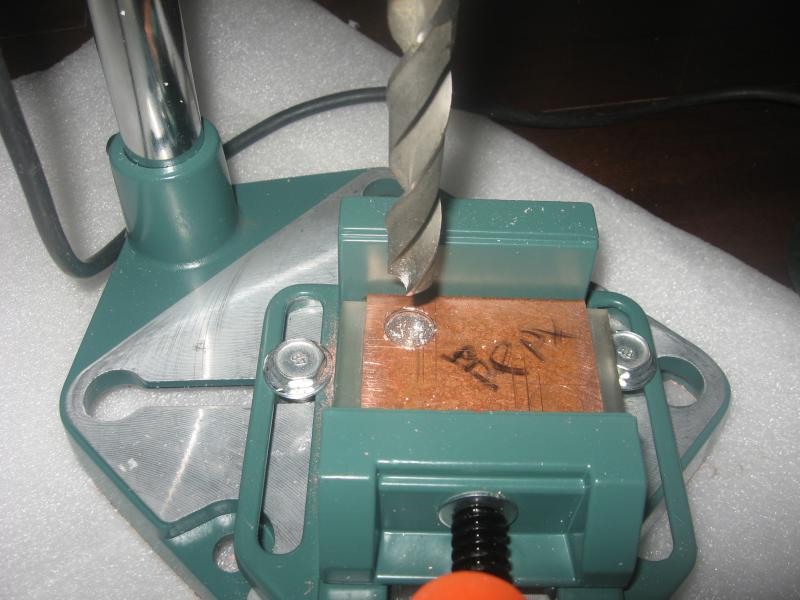

Сверлим:

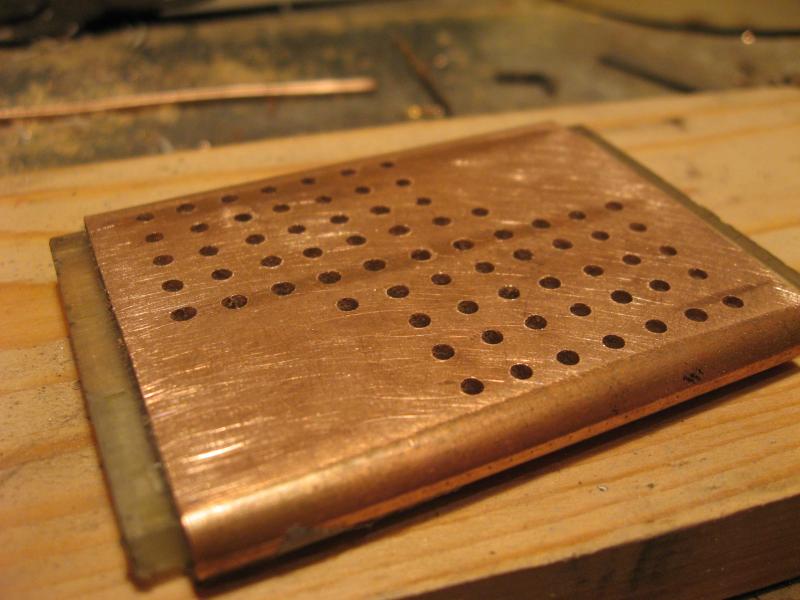

Любуемся результатом:

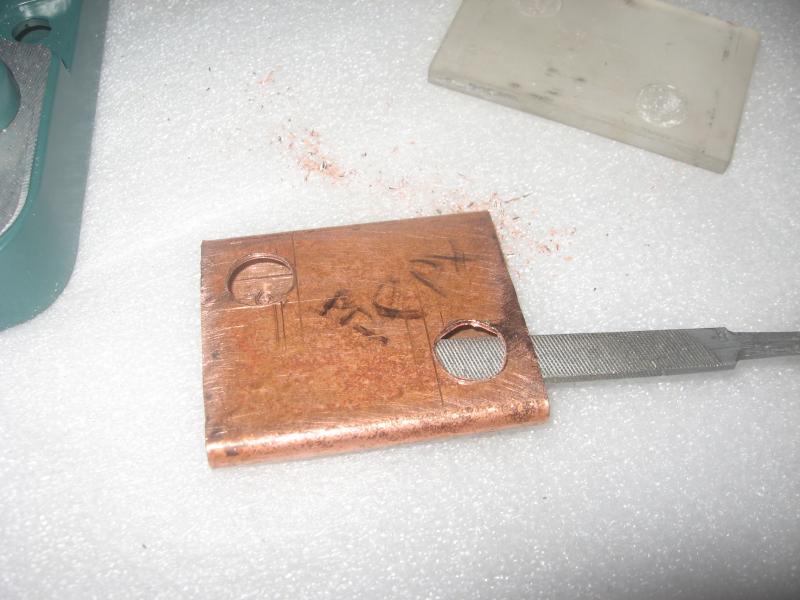

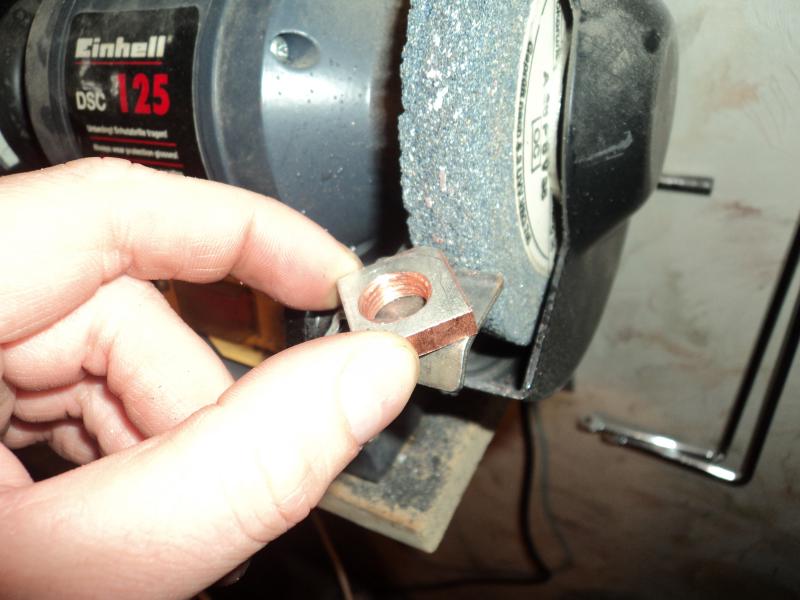

Снимаем фаски, чтобы при дальнейшей пайке было за что зацепиться олову:

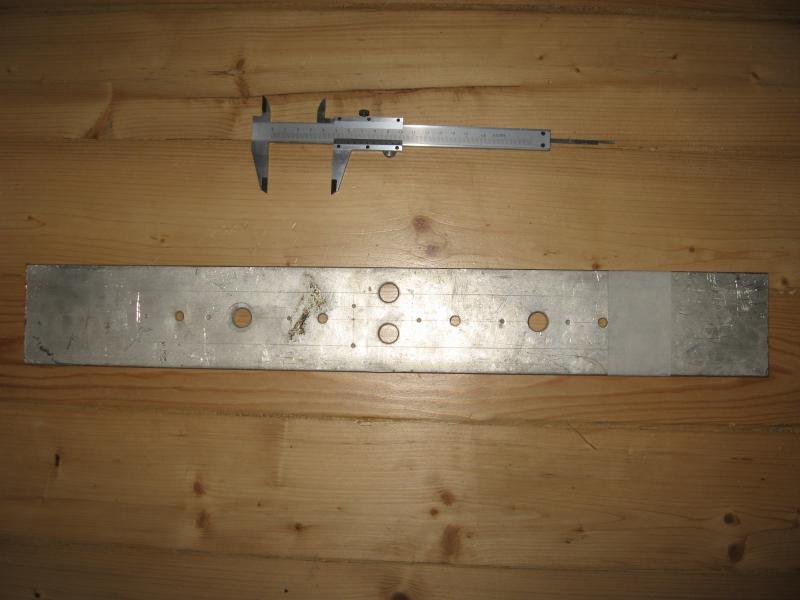

Все время, которое я провел за работой над этим ватером я не оставлял надежды разжиться нормальным куском меди. И вот свершилось чудо: уже без всякой надежды заехав в очередной пункт приема цветмета, наткнулся на вот эту прекрасную медную шину шириной 80мм, толщиной 6мм и длиной около 700мм, всего за каких-то ~500р.
«Такой шины хватит, чтобы полностью обводоблочить не один системник» - подумал я! И незамедлительно приступил к созданию водоблока на проц 1366 из этой шины, забросив при этом данную работу…
Но это уже совсем другой ворк!
З.Ы. Работа над водоблоком «из трубы» так и не была закончена, он отложен в долгий ящик. Скорее всего до него у меня руки так и не дойдут, а по сему предлагаю смелым пряморуким кустарям, которым нечем себя заняться забрать его себе и завершить эту работу. С последующим завершением фотоворка, ессно!
