Модернизация охлаждения ASUS M3N-HT Deluxe.

Здесь мы обсуждаем всевозможные модификации водяного охлаждения, кулеров, радиаторов и всего прочего, связанного с охлаждением
Ответить
Сообщений: 45 • Страница 1 из 3 • 1, 2, 3

Модернизация охлаждения ASUS M3N-HT Deluxe.

Сообщение shtorm_777 » 18 дек 2010 21:05

День добрый)
Решил переделать охлождение на материнке (чипсет горячий 56-60 в простое)

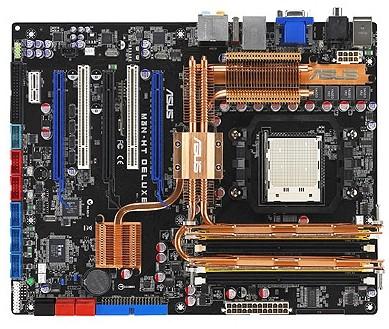

Вот фото матери:

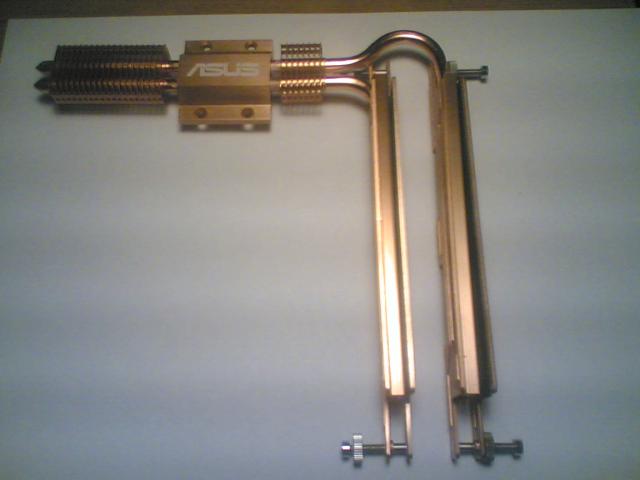

вот с радиаторами на память:

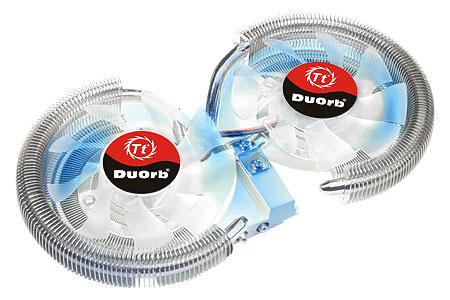

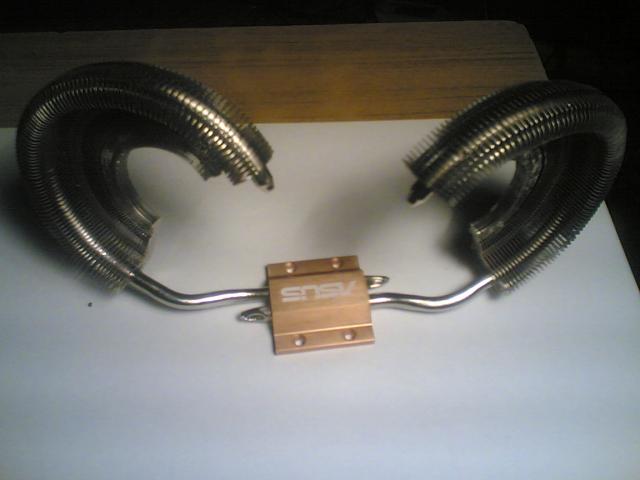

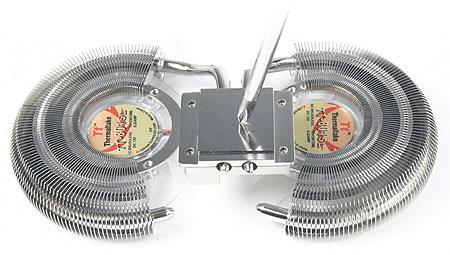

Долго думал что делать) Пока ненаткнулся на сй девайс ...(кулер для видяхи)

Кагдато он послужил мне хорошую службу на видео 8800gtx)
Замерил толщину тепловых трубок на матери и на кулере все 1 в 1 меня это порадовало)
В данный момент жду от вас советов по исполнению)
Ща выложу еще фото процесса разборки кулера на видео.
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение Sonic-Chainik » 18 дек 2010 22:36

shtorm_777, Может, проще кулер проца замениь на, к примеру, cooler master geminii?
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение Dag-tunning » 18 дек 2010 22:41

Что за розъемы слева, на материнке?

Спецификацию по матери нельзя посмотреть?
Sonic-Chainik
Dag-tunning offline
Real modder
Real modder
Аватара пользователя
Сообщения: 10
Зарегистрирован: 29 ноя 2010 16:30
Откуда: UA
  • ICQ
Вернуться к началу

Сообщение Ki.r(u) » 18 дек 2010 23:23

Совсем не понял причем тут кулер проца,ну да ладно.

Мой совет - если делать - то "ребром",чтобы видюхе и процу не мешать.Наити такие же пару трубок и алюм/медный брусок,профрезеровать 2 теплосьемника,закрепить все на винтах.
Ki.r(u) offline
God
Аватара пользователя
Сообщения: 2264
Зарегистрирован: 09 янв 2005 11:07
Откуда: Samara
  • ICQ
Вернуться к началу

Сообщение Sonic-Chainik » 18 дек 2010 23:26

Ki.r(u), Обдувать будет все вокруг проца, включая чипсет.
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение shtorm_777 » 18 дек 2010 23:28

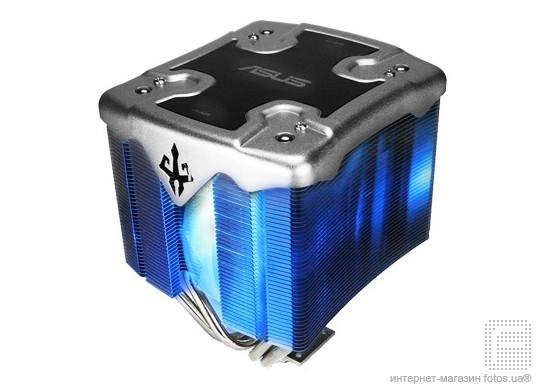

На проце стоит Asus Triton 78
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение shtorm_777 » 18 дек 2010 23:29

Терпения ща все выложу )
Тему не засоряйте)
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение shtorm_777 » 18 дек 2010 23:39

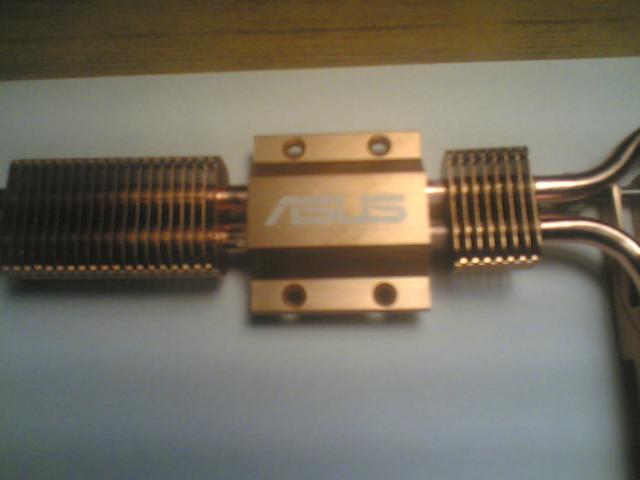

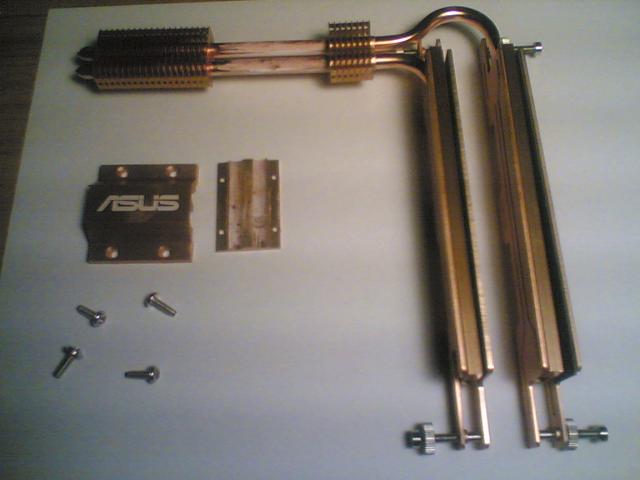

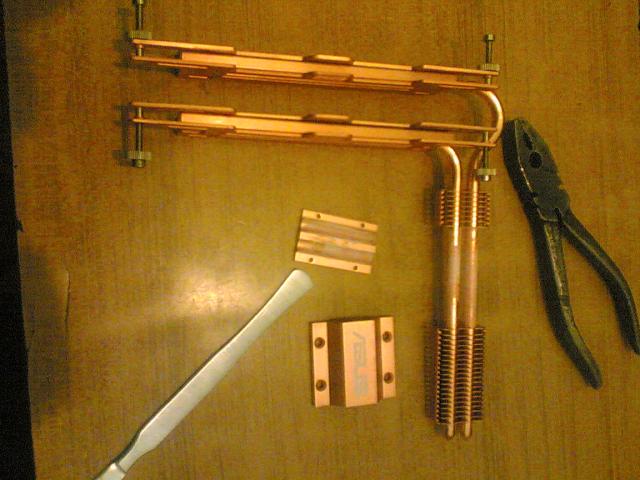

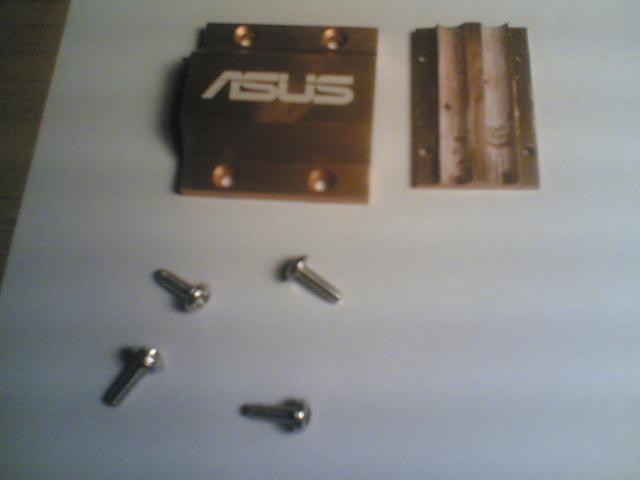

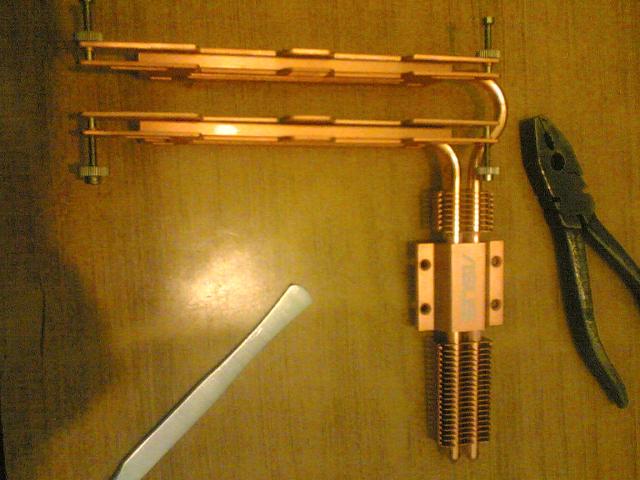

И так поехали:для начала разбераем вспомогательное охлождение для оперативы)
Изображение[IMG]
Изображение[IMG]

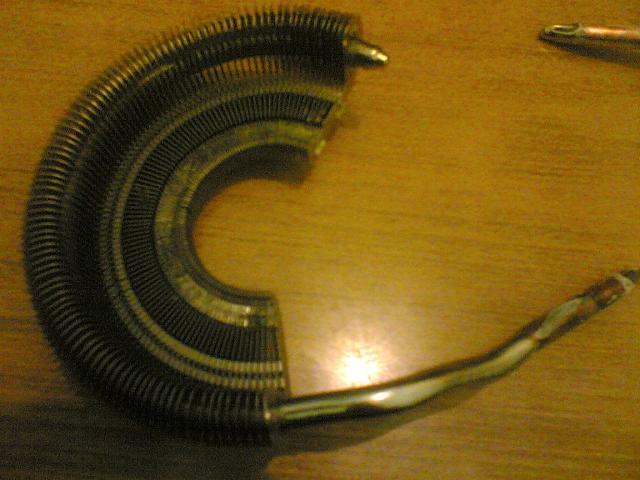

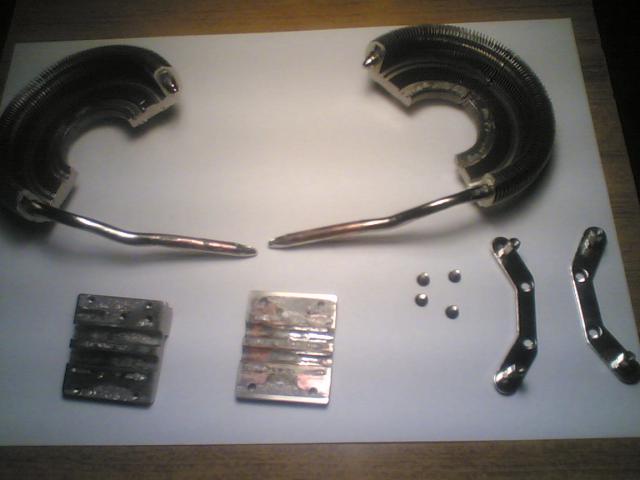

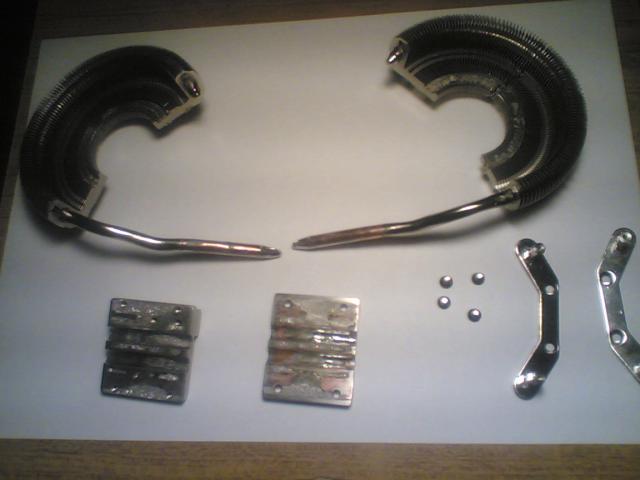

Затем сам кулер.Его пришлость нагревать.
Изображение[IMG]
Продолжение следует...
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение shtorm_777 » 18 дек 2010 23:44

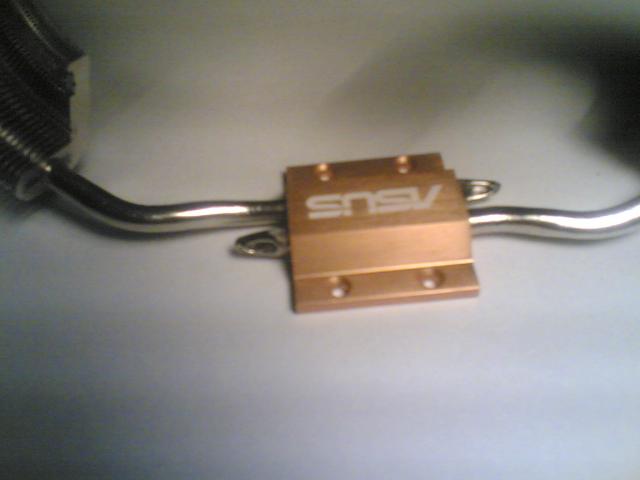

Далееполет мысли)
Вот както так пока еще думаю а теперь коменты.
+ на радиаторы встанут кулера)
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение philosopher » 19 дек 2010 09:44

shtorm_777, да там и одной "половинки" бы хватило :) . Температура зависет от качества теплопереноса, а не от тепловыделения чипсета, которое и на четверь не такое высокое, как у GPU упомянутой 8800GTX. Именно по этому рекомендую нижнюю часть (а лучше обе, спаяв, а не замазав термопастой) теплосъемника оставить медной - от "дуо-оррба". И больше заботиться об уменьшении теплового сопративления на каждом участке пути тепла, чем о кол-ве тепловых трубок и/или площади оребрения. А если повернуть процевый кулер так, чтобы воздушный поток шел вертикально через него и затягивался вентилятором БП, то можно смело подогнуть "веер" дуоорба без вентилятора, чтобы он был на пути входящего в кулер потока воздуха, тем самым избавиться от лишнего вентилятора.

P.S. Нагромождение теповых трубок низкого качества, как правило с алюминиевыми теплосъемниками, с клеевым интерфейсом и совершенно бездарной разводкой является на 90% маркетиноговым ходом, имеющим целью ввести потребителя в заблуждение своей массивостью и запутанностью. Другими словами обилие трубок на стоковой МП совсем не указывает на высокое качество реализации охлаждения тепловыделяющих элементов МП. Чаще всего это фейк. Туда же - манера анодировать алюминий под цвет меди.
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение shtorm_777 » 19 дек 2010 17:25

philosopher, Я так впринципе и думал чтоб установить тепловые трубки на нижнюю часть основания) Просто решил покозать что "радиаторв"будут стоять вертикалтно.После устоновки Радиаторов на основу буду выгибать тепловые трубки на месте (тоесть непостедствено на маме)
Проблема в следующем : немогу щас снять мать с рабочего компа, так-как он один и часто нужен. Планирую зделать это гдето через дней 5. А это как образец так пример как можно))
Но всеравно спасибо тебе за проявленую небезрозличность к проекту.

Прозьба....... Высказывайте свое мнение как есть мне это очень важно)
:beer: :beer: :beer:
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение shtorm_777 » 20 дек 2010 22:16

Народ жду ваших мнений и советов) :weep:
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение Sonic-Chainik » 20 дек 2010 22:39

shtorm_777, Вот поставишь, протестишь, тогда будем кидаться помидорами. ::-D:
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение shtorm_777 » 21 дек 2010 10:24

Мне б заранее советы не помешали) :beer:
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение Sonic-Chainik » 21 дек 2010 14:43

У меня летом, в жару за 35С, мост грелся до 95С (Striker II Extreme). И ничего.

А вот на батиной мамке (Abit AN-M2), мост, прогреваясь до 80С, ребутал систему. Поставил туда, сначала, Zalman ZM-NBF47, а потом вот такую херь самопальную.

-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу
