"запил" монопода

[Sonic-Chainik]

Принимая во внимание, что хороший мод без фотосессии - не мод, требуется помощь с ремонтом помощника юного фотографа. :D

Есть девайс - Rekam RM200.
Один из самых дешёвых моноподов, снабжённый шаровой головкой.
С ней и косЪяк.

В разобранном виде всё выглядит так.



Посадочное место головки и прижимная площадка с резьбой в фотик (диаметр отверстия в трубе 7,4мм и глубиной, диаметр резьбы - 6,04мм).



Посадочное место головки в профиль.



И так, косЪяк - штатная НЕсменная головка НЕ справляется со своими обязанностями - фотик не фиксируется вообще.

Как видно по фоткам, уже пробовал "доработать напильником". :tratata:

Вижу единственный выход - в имеющееся отверстие впрессовать шпильку с фотоаппаратной резьбой (по-моему, это G1/4"), и на неё тупо накручивать новую головку.

Почему спрашиваю - а потому, что сам таким никогда не занимался и не сталкивался.
Посему, все советы прошу сопровождать картинками и ссылками (на словах могу просто не понять ваших советов!).

За дельные советы от меня благодарность и плёсики в репутацию. :beer:

[Валеркин offline]

Sonic-Chainik, как я понял эта деталь,
фиксирует одновременно и шарик и крепление к стойке.
Всё зависит от того нужно ли шаровое соединение вообще.
Эта стойка по сути просто упор, который держишь рукой,
мне кажется крайне не удобно. Надо подумать. confused

[Sonic-Chainik]

как я понял эта деталь,
фиксирует одновременно и шарик и крепление к стойке.

Точно так. И в первую очередь умень шал зазор между этими половинками.

Эта стойка по сути просто упор, который держишь рукой,
мне кажется крайне не удобно. Надо подумать.

Смотря для чего. Вообще, предназначение монопода - телевики.
Но его можно по всякому использовать. :beer:

[Heliklin offline]

Sonic-Chainik, я так думаю, что Валеркин, имел ввиду
нужен ли подвижный "сустав" Вам, или можно жестко закрепить,
если жестко закрепить - тогда Ваш вариант хорошо подходит,
если же надо оставить подвижность "сустава" - тогда
надо подумать над реализацией

[Sonic-Chainik]

В ходе освоения монопода выяснилось, что подвижная голова крайне желательна.

В идеале нужна вот такая - движение в одной плоскости - наклон.



Вот так делают на большинстве моноподов - при желании можно поставить новую голову.

[Валеркин offline]

Sonic-Chainik, вот такая штука у меня на штативе стоит, ещё и с длинной рукояткой, удобно, вверх- вниз- вправо- влево.

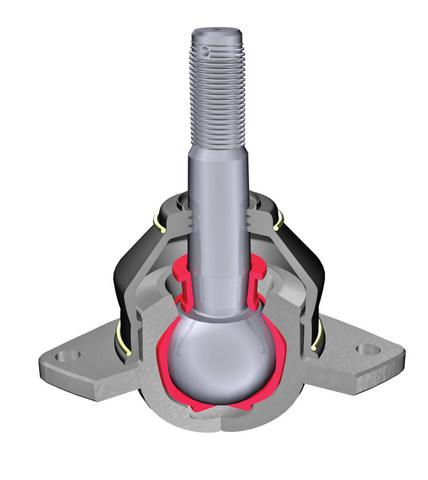

Есть идея использовать шаровое соединение, от рулевых тяг, автомобиля классики, но над ним надо серьёзно поработать.
Если сделать рукоятку но можно поворачивать на достаточный угол.

[Sonic-Chainik]

Валеркин, Ничего не понял, при чём тут палец?

[Змей]

Sonic-Chainik, а жестко прикрутить на монопод стандарную голову для крепежа фотоаппаратов?

[Sonic-Chainik]

Змей, Вот об этом и спрашиваю.
Самой головы пока нет. Думал как-то сделать резьбу под временное решение.

[Green_and_fat offline]

Засверлить шарик шарнира в нижнюю точку, нарезать резьбу М8 в шарике и в поде, нужно всего 4-5 витков полноценной резьбы, ну и на шпильку. Это из разряда дёшего_унд_сердито.

[Sonic-Chainik]

Green_and_fat, Тоже так подумал. Но не знаю как фиксировать шпильку.

[Валеркин offline]

На счет шпильки, тогда теряется возможность наклона, если это не важно, шпильку
ввернуть с усилием в отверстие в шаре, между шаром стойкой на шпильку одеть граверную шайбу,
или на эпоксидку.

Валеркин, Ничего не понял, при чём тут палец?

Просто из такого узла, мы когда то, сделали кронштейн для увеличительного стекла.
Узел вращается во все стороны и достаточно крепко держит груз, в любом положении.
Правда нужен знакомый токарь. :D

[Green_and_fat offline]

Ну шпильку можно подлиннее взять, чтобы можно было две гайки между шариком и ногой навернуть, собрать конструкцию, гайками законтрить.

[Sonic-Chainik]

В общем, вчера весь вечер смотрел цены. Прикидывал объёмы работ....

Первое, что сделал, купил направляющую для колеса на ВАЗ (6р) - резьба М8 (в стойке резьбу нарезал). Но нужно стачивать с одной стороны шлици, покупать плашку на 1/4 и нарезать резьбу. Будет запасным вариантом (цена плашки от 150 до 800р).

Вариант второй, думаю, основной - сделать насечку дремелем на шарике и чуть сточить зажимные половинки.
Времени до отъезда почти не осталось. :frown:

[Green_and_fat offline]

А может вместо дремеля попробовать шарик в термоусадку тогось?
