Валеркин, видео 2 просто класс.
потекли слюнки ofigel

[Валеркин offline]

Heliklin, Не растраиваейся, у тебя много времени придумать конструкцию
покруче. Выздоравливай! :wink:

Всем спасибо за отзывы! Работа ещё только началась.
Воможно лифт, только часть из будущих прибамбасов к столу.
Насчёт схемы подключения, помоему не каких сложностей нет.
1. Переключатель Ручное - Автомат(ручное кнопками, автомат от компа)
2. Питание двигателя, думаю подойдёт родная схема от принтера, сегодня посмотрю.
3. Управление простые миниатюрные реле 12в, концевые выключатели, кнопки.(схема позже)
4. Есть детская идея, сделать сигнал ревуна, как в видео, при подьёме, и миниатюрные мигалки.

[Heliklin offline]

4. Есть детская идея, сделать сигнал ревуна, как в видео, при подьёме, и миниатюрные мигалки.

как в ролике к Fallout 2 (со второй минуты - когда дверь открывается) ?

[Валеркин offline]

Heliklin, Что то не увидел, ссылка правильная?
В обшем это в фильмах везде Когда открываются ракетные шахты и т.п.

[Валеркин offline]

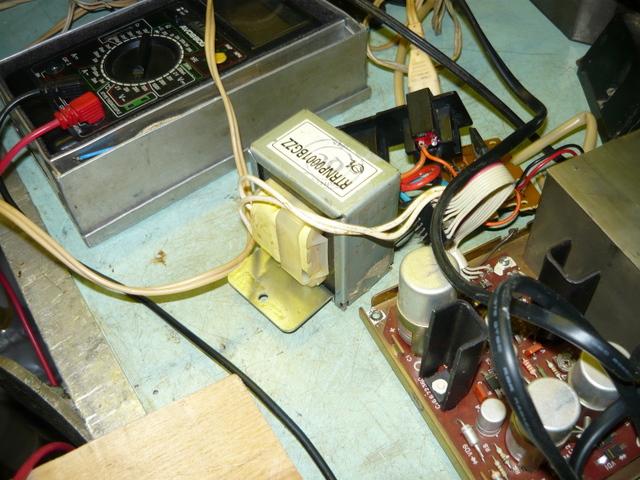

Родной блок питания у принтера, слишком сложный, хотя даже схему нашёл.

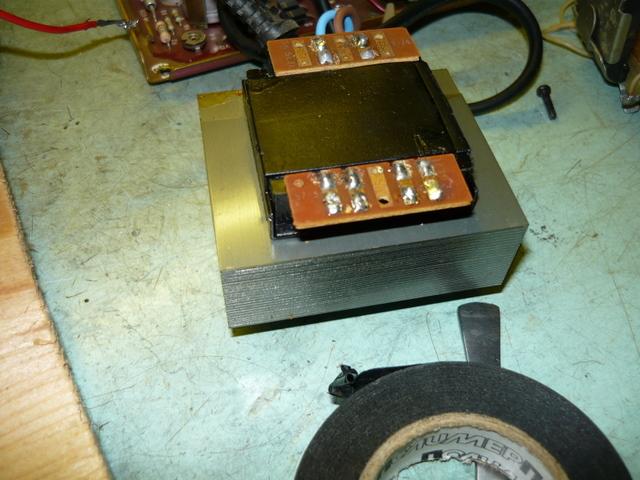

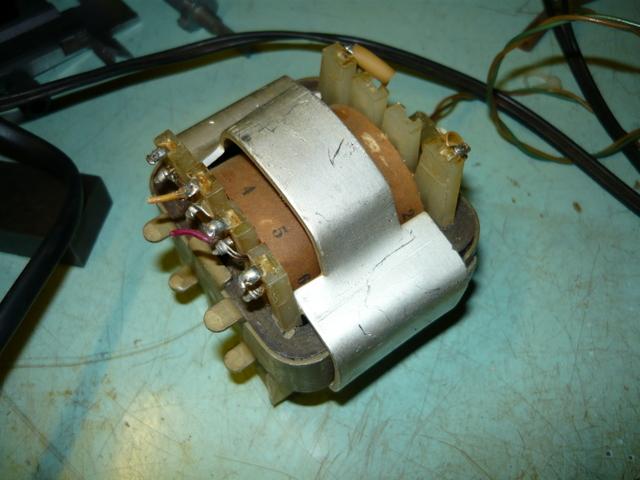

В результате поисков в закромах, нашлось штук 8 приемлемых трансов.

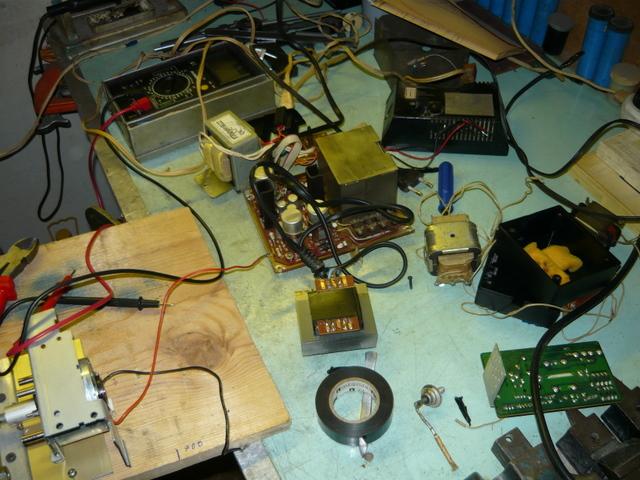

Выбирал, измерял напряжение, пробовал, один задымил без нагрузки, хотя
был самый подходящий, побывал под водой. Есть ещё пара нормальных,
по току и мощности, но мало напряжение 12 вольт. Завтра опять в закрома полезу.

[Валеркин offline]

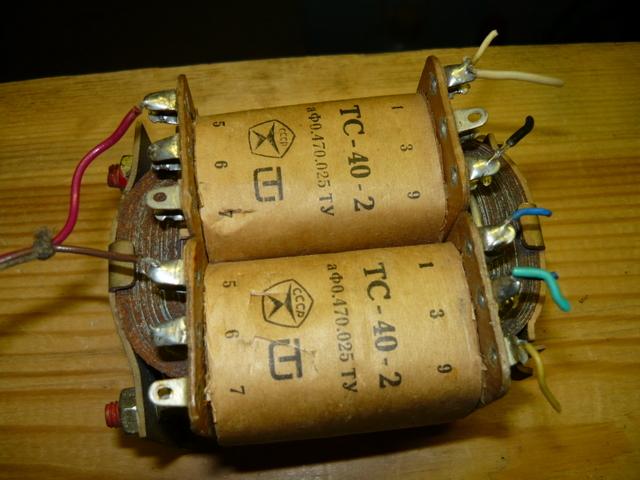

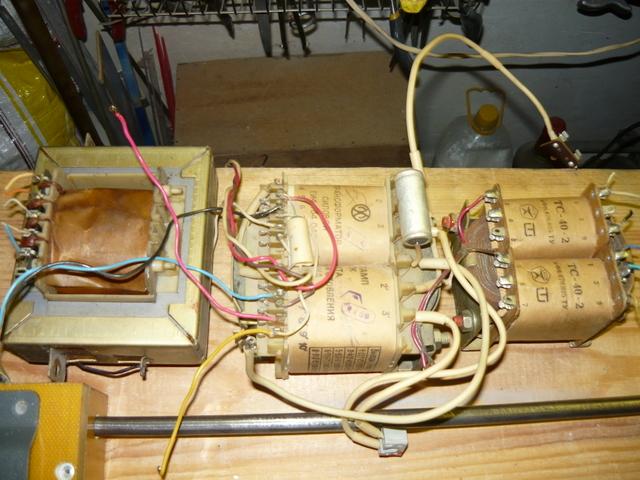

Похоже я по уши увяз в трансформаторах, нашёл ещё штук 8.
И это ещё поверхностные поиски. ofigel

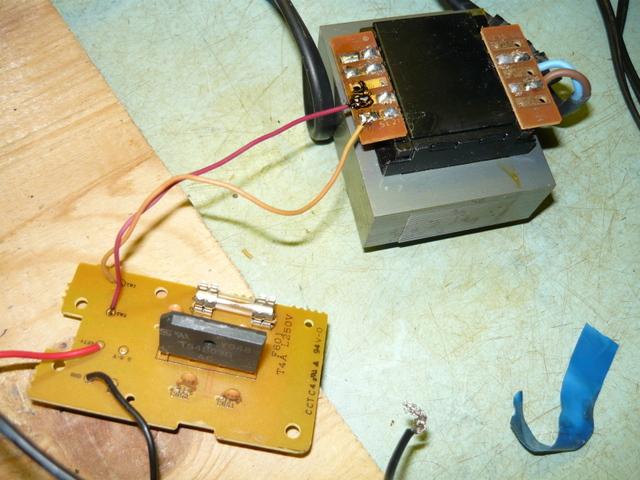

Два из них подходят проверил, напряжение на двигателе не падает,
и крутит быстро. Напряжение 20 и 16 вольт.





Но думаю использовать этот, у него больше обмоток. Ещё нужно питать
схему управления, ну и мало ли что ещё придумаю.

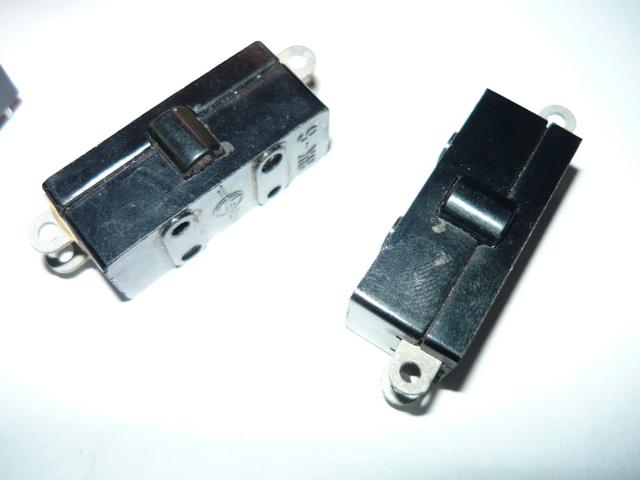

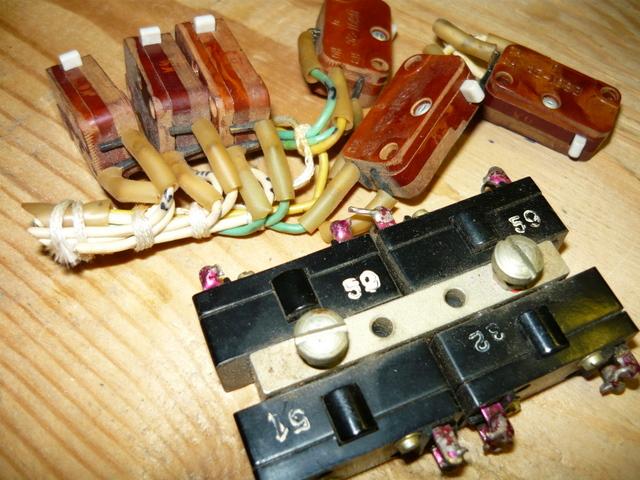

Нашёл кучу концевых выключателей (фото5).

[Dimagans offline]

Валеркин ух фото ням ням жду не дождусь електронной начинки, Валер давай работай жду продолжения с нетерпением

[Валеркин offline]

Dimagans, Да какая там электроника, всё просто 3 может 4 реле и кнопочки.
1.Ручное управление: ВВЕРХ -- ВНИЗ -- СТОП
2.Автоматическое:
включаем комп подаётся 12 вольт, едет вверх до концевика отключается.
Выключаем комп пропадает 12 вольт, едет вниз до концевика отключается.
Все прибамбасы вроде мигалок цепляем на эти же много контактные реле.
С ревуном потруднее пока не придумал но всё в процессе.
Первые ЭВМ состояли из сотен и тысяч реле. А тут три команды зачем нам
сложная электроника.

[Змей]

мм... скорее так:
-нажимаем и держим ВВЕРХ. блокируется реле питания вверх, двигатель подымается до тех пор, пока не нажмется (размыкается) концевой прерыватель. при этом сколько не топчи ВВЕРХ - питание на реле не идет, ибо разрыв в концевом.
-нажимаем ВНИЗ - все то же самое, но наоборот. до нижнего концевого прерывателя.
-СТОП удержания.... хз. возможно необходимо подавать какое-то пониженное напряжение, но боюсь это будет пагубно сказываться на двигателе.
на подобном решении делал подъем лотка привода с закрепленной панелью контроля. плюс в том, что можно на реле сделать переворот напряжения вперед/назад.

[Валеркин offline]

Змей, плюс взаимная блокировка когда одно реле включено,
его контакты отключают второе реле и наоборот.
Кратковременно жмем кнопку, реле блокируется собственными
контактами, пока концевик или СТОП не снимет напряжение.
Схемку набросаю, она всюду применяется сто лет.

[Валеркин offline]

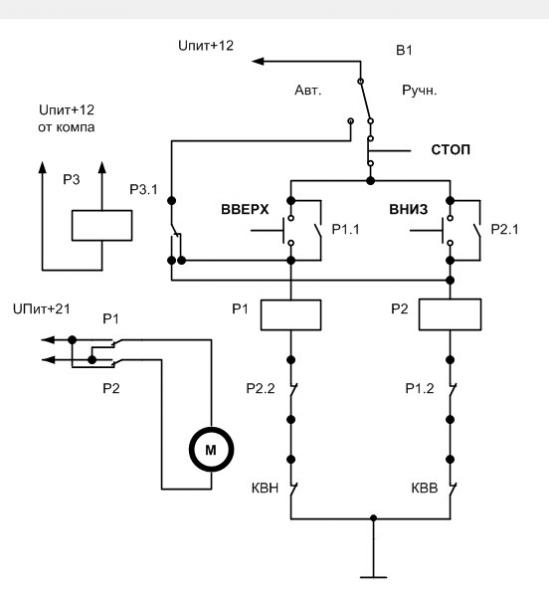

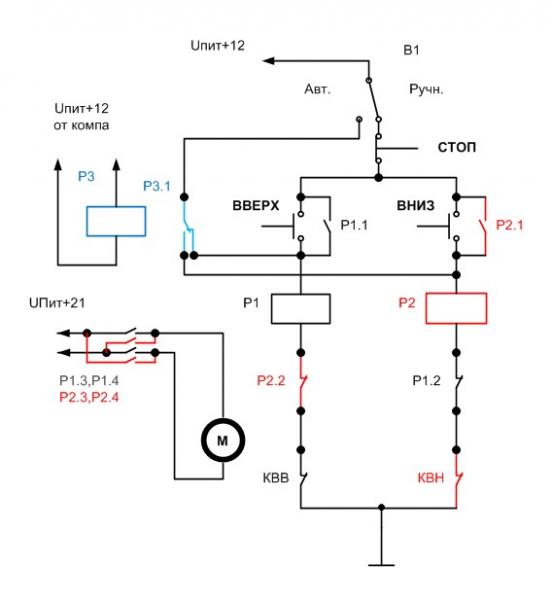

Накидал схемку:

[Валеркин offline]

Так точнее и понятней.

[wita offline]

В автоматическом режиме: при включении компа подаётся напряжение на катушку реле Р3 -> реле срабатывает -> контакт Р3.1 переключается и монитор "едет" ВНИЗ!!!

По моему нужно перекинуть 2 контакта Р3.1(по схеме нижние)

[Валеркин offline]

wita, Точно, ну бывает, я на бумаге правильно нарисовал,
а когда возился с Office Visio перепутал.

[Валеркин offline]

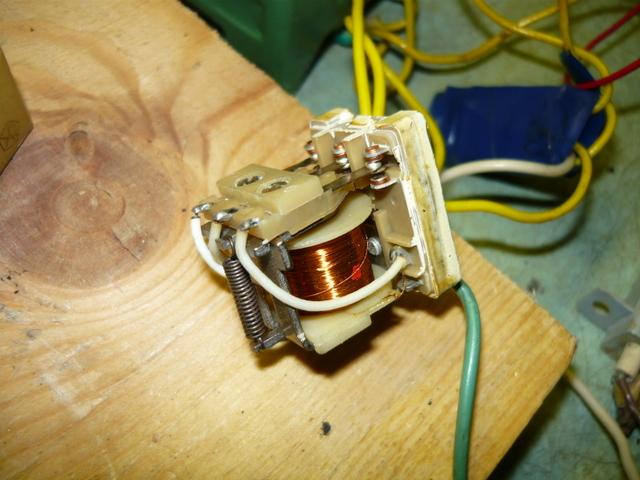

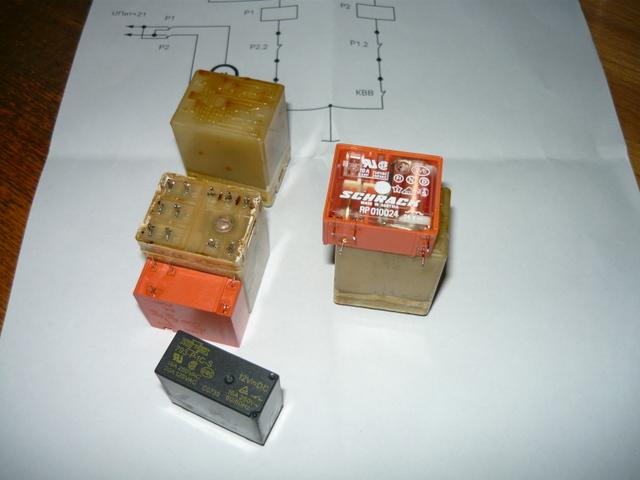

Сегодня целый день искал реле, были но куда то подевались.
К сожалению нужных мне, с 4-мя группами контактов, не нашёл.
Есть выход из положения, ставлю с 3-мя группами + с 1-й группой.
Только не знаю в каком качестве, эту одну группу применить.
Обмотки параллельно, А контакт либо на блокировку, либо на
взаимную блокировку? Также нашёл ещё не паяные концевики,
и реле для компа 12в.
