Компьютерный стол (рабочее место)

[sa977 offline]

В лампу можно поставить светодиодную лампочку.

[Валеркин offline]

Вернулся надоедать дальше. :D
Понадобился блок питания с параметрами:
12 вольт 2 ампера и 5 вольт 0,5 ампера
Не мудрствуя лукаво решил, применить для стабилизации
напряжения, микросхемы КРЕН. Нашёл трансформатор,
16В 4А. Плату изготавливать не стал, долго, отрезал
кусок от платы, старого БП РС. Оставил радиатор, как раз
под 3 КРЕН(ки). После размещения основных деталей,
ненужные дорожки, удалятся, да и платку можно уменьшить.

[iPODfun offline]

Валеркин, все просто супе, на одном дыхании просмотрел эту тему, очень впечатляющая и качественная работа :beer:

[!nekromant! offline]

Валеркин, Стол суперский. Но я бы на твоем месте все же сделал бы нормальную плату, не столь уж и долгий процесс на самом то деле.

[Валеркин offline]

Сегодня, повозился с платкой, много времени заняла подгонка дорожек.
Уже хотел бросить, и делать плату специально, но потом всё наладилось.
Да и как выяснилось нет даже мелких свёрл 0.5-0.8мм, хлорное железо
вроде есть, но древний раствор. Надо пополнить запасы, платы всегда
рисовал от руки, медицинской иглой, нитрокраской или цапон лаком,
такие технологии давно вымерли, будем учиться новым.:D
И так будет два выхода 12В 1.5А и один 5В 1А что меня вполне устраивает.
Развязка диодами, конденсаторы поставил большей ёмкости, чем требуется,
не знаю для моих целей это не очень нужно, но вдруг.

[!nekromant! offline]

Валеркин,Из новых способов изготовления ПП понравился ЛУТ. А какого цвета маячки? Я бы оранжевые сделал, как то давно встречал схему с эфектом проблескового маячка но, что то пока не могу найти. С блока можно было бы вывести отдельную линию на 5 вольт и присобачить к ней пару разъемов USB (и небольшую схемку если есть яблоко девайсы) для зарядки всяких гаджетов.

[Валеркин offline]

Ну для мелочёвки питание и так найдем, да и нет её у меня, страдаю гигантоманией ::-D:
Не поверишь, у меня мобильник Моторолла 390 первая цветная, зрение подсело, ношу очки,
поэтому не приобретаю маленьких мониторов. В маячки встроил схемки от детских игрушек брелков,
там 3 светика, синий, красный, жёлтый, мигают по кругу, похоже.
Насчет плат просто нужно всё приобрести, а технологию освоим, раньше ребята вручную рисовали
платы где 50 и более корпусов микросхем и не чего.

[!nekromant! offline]

Валеркин, по поводу мигалок может когда нибудь решишь усовершенствовать
мигалка

[BOJI4OK offline]

Хорошая работа Валеркин, прочитал сегодня эту тему всё нравится, так держать :beer:
К стати Моторолла 390 не первая.
Хотя если вы имели ввиду что она у вас лично первая цветная... :D

[Валеркин offline]

BOJI4OK, Она пока первая и последняя, мне достаточно функций телефона.

Первая проверка работоспособности, вроде всё нормально,
единственное, диоды поменьше надо, найти в закромах,
или оставить эти, естественно аккуратно припаяв.
Подскажите выпрямительные диоды, с током 1.5 - 2А,
с малыми габаритами.

[BOJI4OK offline]

Как вариант диоды 50в от 1А до 3А производитель Китай :D
1N4001, Диод 1А 50В КД243А
1N4002, Диод 1A 100В
1N5391, Диод 1.5А 50В DO-15
RL201, Диод 2А 50В
RL202, Диод 2А 100В
1N5400, Диод 3А 50В
1N5401, Диод 3А 100В
P.S. В таких конструкциях можно и без лута обойтись.
Маркер, линейка,текстолит,хлорное железо



Блин, Радикал фото со своей рекламой совсем оболдели :insane:

[Валеркин offline]

BOJI4OK, Спасибо, я не правильно задал вопрос, про диоды,
давно всё нагуглил, забыл написать из отечественных, и на вскидку.

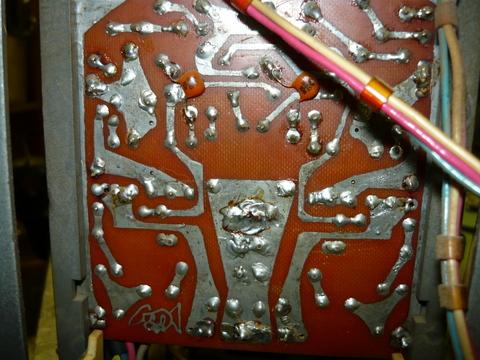

Пока припаяны 1N5400. А насчет плат, вот нарисованные от руки,
(в то время когда и простые фломастеры были были в диковинку),
нитрокраской и вытравлены слабым раствором соляной кислоты с
перекисью водорода. Да интересный факт, где то в Прибалтике
производили фломастер с названием " Кальмар", он не смывался водой.
Сейчас любой маркёр не смывается, а тогда это был дефицит.

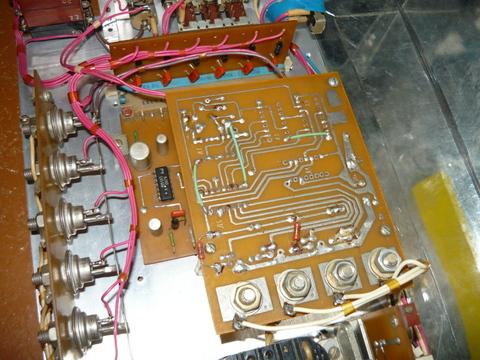

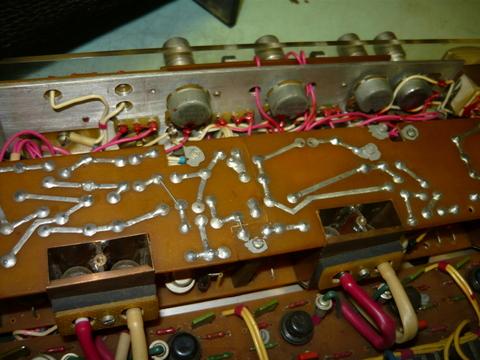

Это то что попалось на глаза в кладовке, были такие виртуозы,
рисовали платы под 133 логику, а позже под одноплатные компьютеры.

[Валеркин offline]

Сегодня провалял дурака, час назад пришла идея,
разместить всю электрику, в шахте лифта.
Для этого быстренько сляпал такую панель, но увы,
время уже позднее соседи не поймут звуков дрели. ::-D:

[Валеркин offline]

Продолжаю, панель покрыл пластиком (крашенным гетинаксом).
Сверлю отверстия, нарезаю резьбу, размещаю элементы.

[Валеркин offline]

Наконец закончил монтаж, завтра буду ставить на место.
