Аналоговый индикатор загрузки винчестера

[INZHENER_BWS offline]

???

[Rom@L offline]

Индикаторы подключаются через резистор. сопротивление резистора зависит от тока полного отклонения индикатора (меньше сопротивление->больше ток->больше отклонение стрелки индикатора).
Индикаторы работают от постоянного тока. На выходе звуковухи сигнал переменного тока звуковой частоты. Соответственно нужен выпрямитель. В простейшем случае можно попробовать включить через диод, но напряжения может не хватить для нормального отклонения стрелки. В советских магнитофонах для работы с такими индикаторами, если мне не изменяет память, использовались микросхемы К157ДА1 и сигнал для них снимался с линейного выхода напряжением 250мВ.

[Александр Слободян offline]

Rom@L, в советских магнитовонах чаще использовалась схема на паре транзисторов - типа такой (эта заимствована из магнитофона "Комета 212"):

[INZHENER_BWS offline]

Александр Слободян, тоесть если поставить маленький уселок и на выход поставить индикатор то будет отоброжать звук!!! а как на счет загрузки процессора и HDD есть схемы с минимум деталей ???

[Александр Слободян offline]

INZHENER_BWS, Да там вообще все просто: диод (на всякий случай), подстроечный резистор на 470к - включенный последовательно с индикатором и сам индикатор и усе...

[INZHENER_BWS offline]

Александр Слободян, значит отцепляю светодиод и ставлю индикатор)) а возможно использовать и светодиод и индикатор????

[Александр Слободян offline]

INZHENER_BWS, да, возможно - индикатор кушает мало... Хоть светодиод и будет его частично шунтировать ,переменником можно выставить ток отклонения стрелки как надо...

[freemen offline]

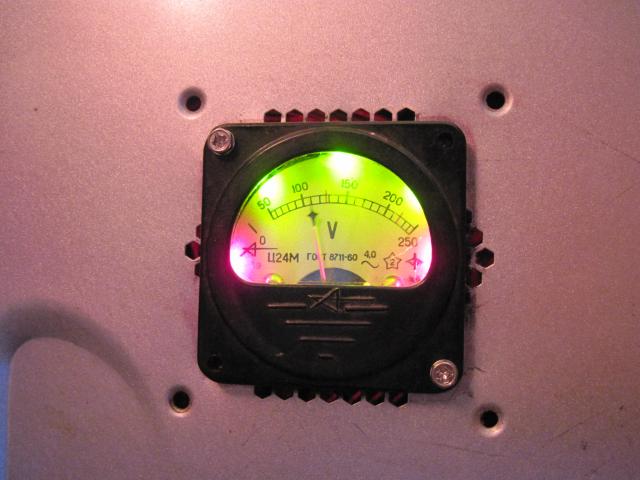

У меня получилось вот так.

[Ежик offline]

Доброего времени суток уважаемые! Накопал головку от какого то старого мафона с разметкой в Дб, подобрал резисторы, вроде работает, но стрелка при включенном компе стоит посередине и отклоняется при активности вправо, тоесть на пине материнки постоянно присутствует напряжение...подскажите пожалуста, как стрелку сместить к нулю? :weep:

[Ежик offline]

Доброего времени суток уважаемые! Накопал головку от какого то старого мафона с разметкой в Дб, подобрал резисторы, вроде работает, но стрелка при включенном компе стоит посередине и отклоняется при активности вправо, тоесть на пине материнки постоянно присутствует напряжение...подскажите пожалуста, как стрелку сместить к нулю? :weep: PS: в выключеном состоянии стрелка на нуле..

[Шурика offline]

ага, тут экстрасенсы собрались и сразу поняли КУДА ты индикатор подключил к материнке и КАКУЮ схему использовал....

[Ежик offline]

ЭЭ..Крайне извиняюсь, подключил к пинам hdd led на материнке, в общем вместо стандартного светодиода. А схема...головка и 2 резистора последовательно..больше ничего и нет. Мать zotac ionitx-g-e.

[-ALS- offline]

Параллельно с "головкой" попробуй поставить резистор на 1...10кОм.

[Ежик offline]

А на матери индикация хдд не погорит изза этого? Сорри за тупые вопросы, не силен пока в этом вопросе.

[-ALS- offline]

нет
