Компьютерный стол (рабочее место)

[asco offline]

с этим моторчиком ещё придётся и карданный вал мастерить чтобы конструкция близко к стенке встала, диаметр у него не маленький и соосности нет относительно плоскости со шпилькой, которая крутится

[Змей]

ременная передача - как самая тихая и простая. и редуктор и передача в одном виде. только подобрать ремень и диски на валы.

[asco offline]

ременная передача - как самая тихая и простая. и редуктор и передача в одном виде. только подобрать ремень и диски на валы.

наверное самое правильное решение, если не сработает электроника и мотор будет вращаться когда каретка достигнет конечной точки, то ремень просто будет проскальзывать по шкиву, в противном случае разворотит всю конструкцию

[Валеркин offline]

Змей, ремённая передача, возможна как вариант,посмотрим.

asco, будут концевые выключатели, есть также много вариантов
защиты от механической до электрической.
Из практики эксплуатации механизмов с концевыми выключателями,
ясно что, из за выхода из строя самих выключателей аварий
практически не бывает.

[asco offline]

Змей, ремённая передача, возможна как вариант,посмотрим.

asco, будут концевые выключатели, есть также много вариантов
защиты от механической до электрической.
Из практики эксплуатации механизмов с концевыми выключателями,
ясно что, из за выхода из строя самих выключателей аварий
практически не бывает.

ну разумеется, это я размышляю.... можно сделать ещё шестерёнки из текстолита по месту какие надо и не заниматься поиском шкивов и ремней, шестерни можно сделать ножовкой и напильником дома (сам делал было дело для швейной машинки...только та хитрая была для червяка с зубом 45 градусов и малюсенькая, ни чё до сих пор вот 10 лет как работает)

[Валеркин offline]

asco, Было и такое делал ходовую зубастую рейку по готовой шестерне.
Для сверлильного станка, тоже надфили и ножовка , до сих пор работает.

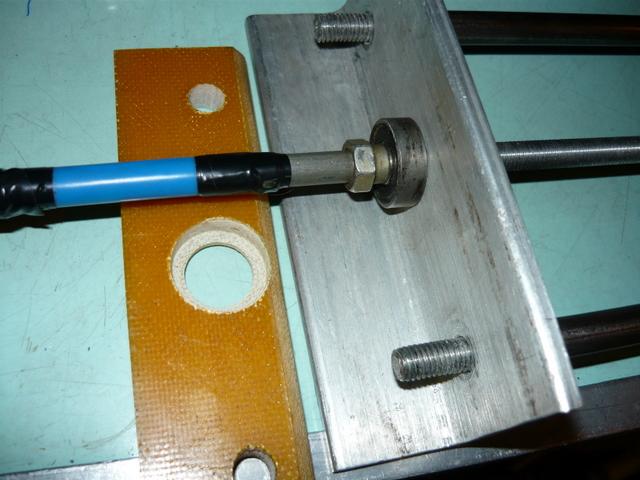

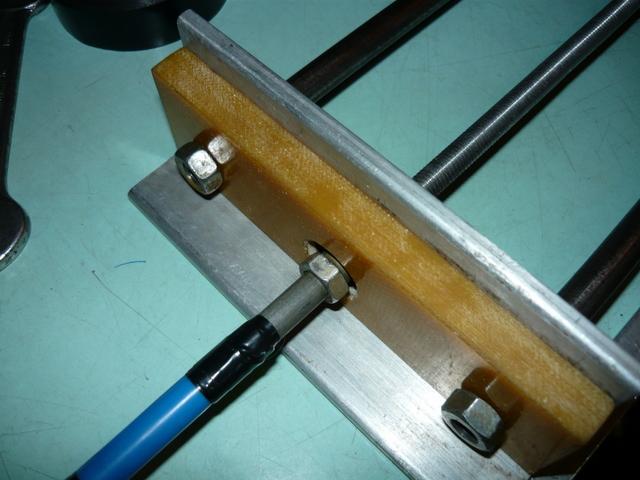

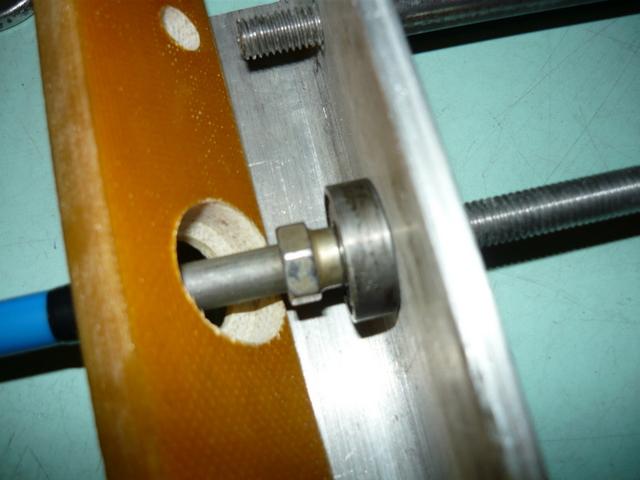

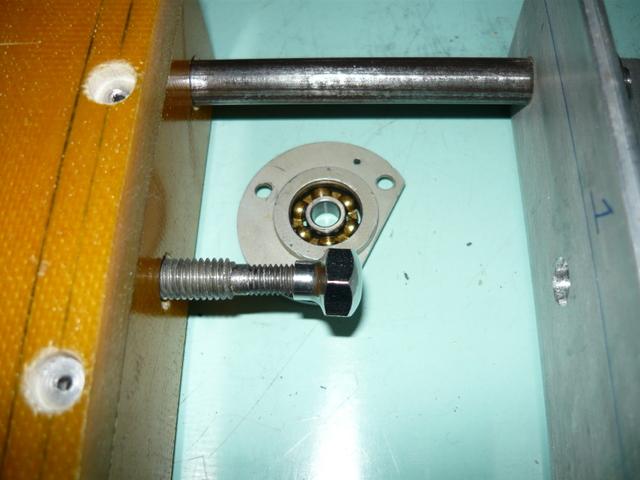

Сегодня проточил вал под подшипник, нарезал резьбу М6.

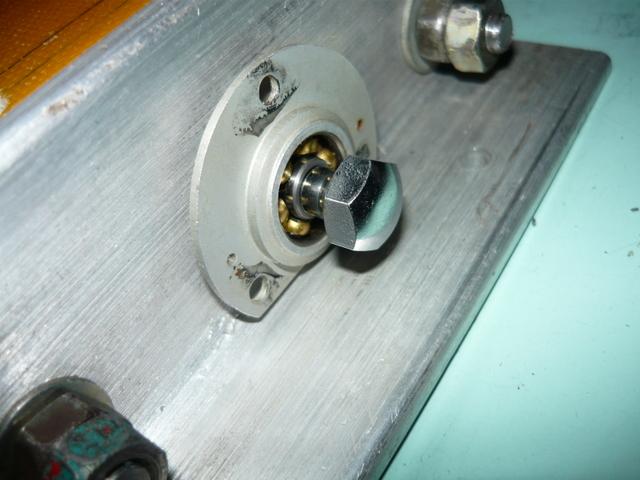

Сделал фланец под второй подшипник, большое отверстие
пришлось сверлить хитрым способом, сверло 22мм зажал в
патроне токарного станка, деталь прижимал резцодержателем,
и на малых оборотах проскоблил, почти ровно. Вал на подшипниках

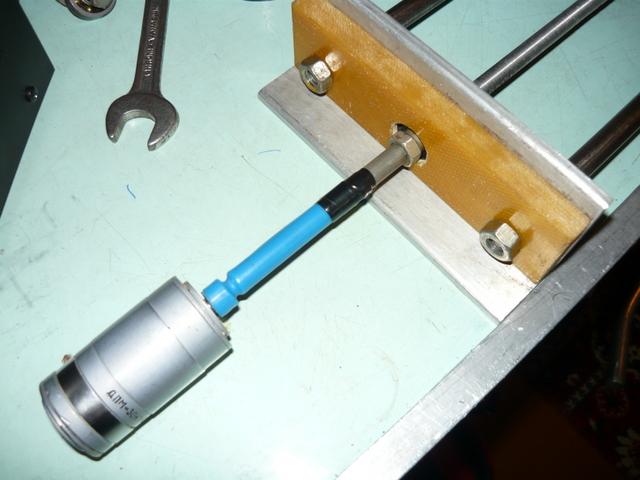

ходит свободно. По этому случаю не удержался, подцепил самый
маленький движок, вы знаете крутит свободно, гоняет каретку.
При том что, не закреплены подшипники и есть перекосы.

[Валеркин offline]

Сегодня попробовал ещё вариант с движком
и передачей от принтера. Всё хорошо, но
слишком маленькие обороты, минут 5
поднимать будет. Понравилось что работает тихо,
в выходные сделаю стенд для экспериментов.
Надо ещё какое то универсальное соединение
придумать, чтоб движки с валом соединять при
испытаниях. Да движки с питанием 21-27 вольт
подаю 12.

[-ALS- offline]

Тоже ищу подобные редукторы. Что за принтер вы используете в кач-ве донора ?

[Dimagans offline]

Валеркин маленькие тобороты балячкта излечимая на вал двигателя большая шестерня хотя кому я разказываю и сам знаеш , ну а етот самый большой че не подходит?

[Валеркин offline]

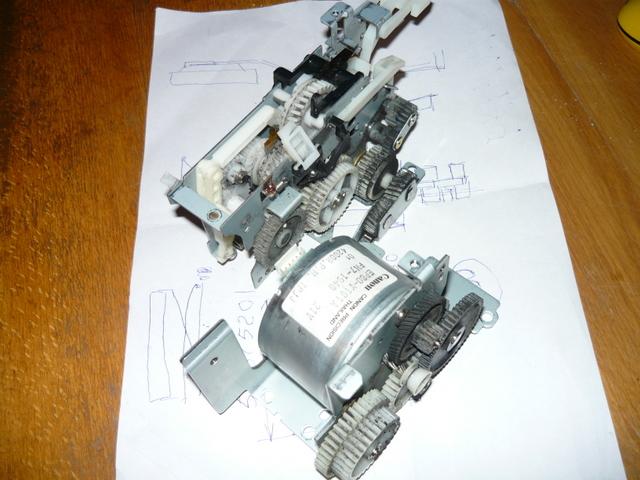

-ALS-, На первых двух фото CANON вроде 300-тый ,
лазерный, со сканером, рамка со стеклом подвижная.

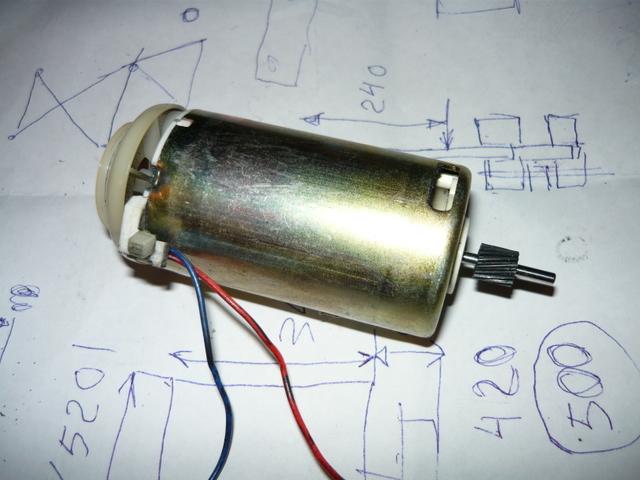

На 3 фото двигатель от другого принтера марку не знаю.

[Валеркин offline]

Dimagans, Самый пока в резерве,
надеюсь обойдусь меньшими размерами.

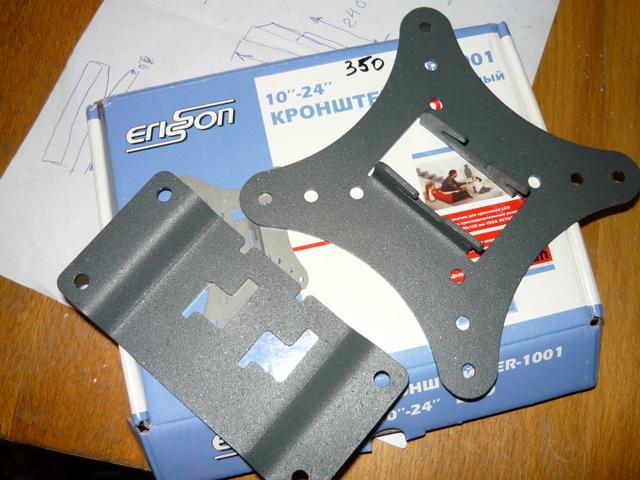

Сегодня купил кронштейн для монитора,
две штампованные железки, к тому же
требующие рихтовки, стоят 350р.

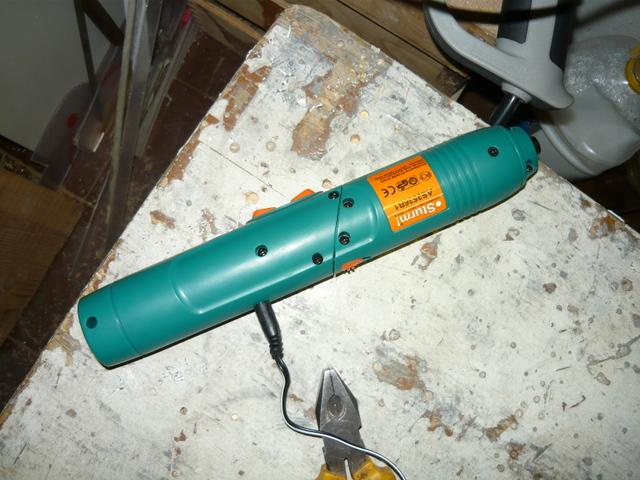

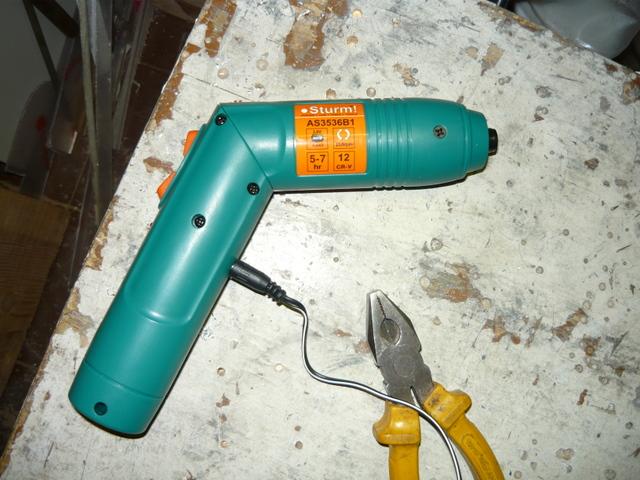

Ещё решил проверить идею с электроотвёрткой,
в продаже нашёл одну. Попробовал, привод
крутит с нормальным усилием, но скорость не куда.

[Змей]

электроотвертку - выбрось. у нее мощности только нетянутые болтики выкручивать. ищи лучше шуруповерт. самый-самый дешевый - тебе от него только двигатель нужен да редуктор встроенный. Заодно уйдет проблема с реверсом. Двигатель от отвертки даже удержать не сможет.

[Валеркин offline]

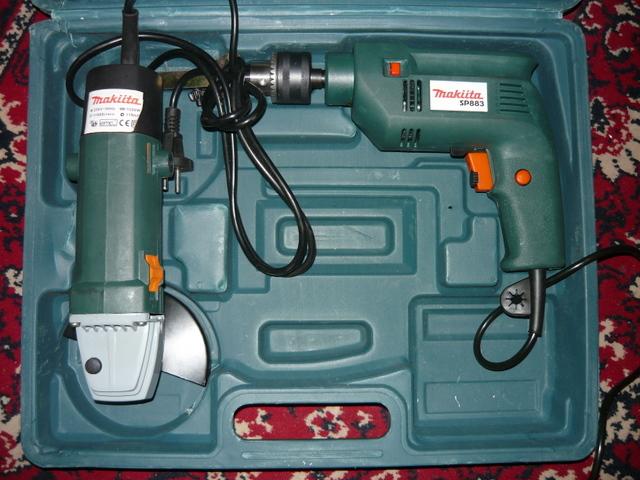

Змей, У меня целый набор, самого дешёвого инструмента,
купленного у цыган, за 500р сюда ещё и лобзик входит.
Работать им нельзя конечно, на что годятся движки тоже не знаю,
надо разобрать посмотреть. Ну "Макита" же, дрель пробовал
включить, вой страшный, сигнал воздушной тревоги. :lol: :tratata:

[Dimagans offline]

Валеркин да сам такой пользовался визги пуки не понятные звуки а через две минуты вобше я чуть в мокрых штанах не стоял хотя если питание понизить и смазать все что можно то можно подумать но одну вещь точно советую вытащить ето шестерни мощьные и прочные

[Змей]

Валеркин, ну.... "Макита", техника хорошая... но врядли на такое способна Mak_ii_ta как у тебя в чемоданчике :)
