Сообщение Валеркин » 29 ноя 2011 17:54

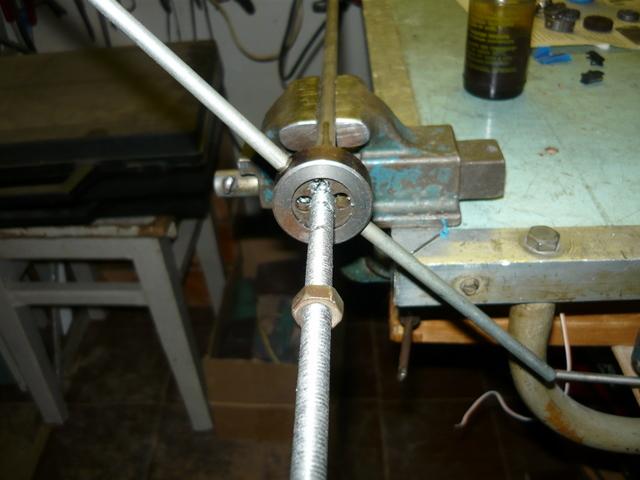

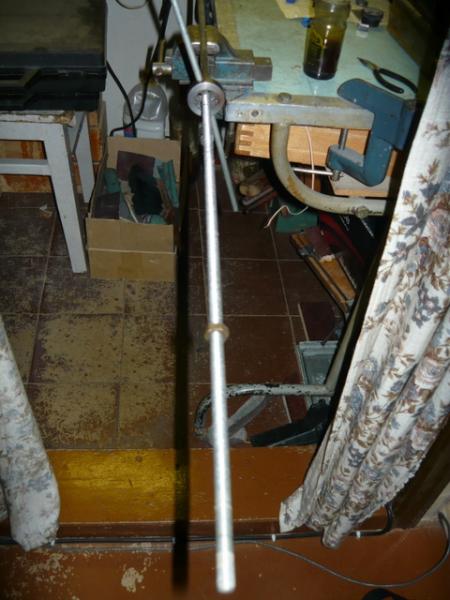

Начал делать ходовой винт.
Просто надо с чего то начать,
резьба М8, думаю будет достаточно.
В качестве привода посоветовали
электроовертку, у неё достаточное
усилие и обороты.


лифт финал ворлог"7777"ворлог"Coy Friend""Малыш"
Валеркин offline
God
Аватара пользователя
Сообщения: 1381
Зарегистрирован: 04 сен 2010 23:01
Откуда: в/г Елань здесь пол станы отслужило
Вернуться к началу

Сообщение Валеркин » 01 дек 2011 16:12

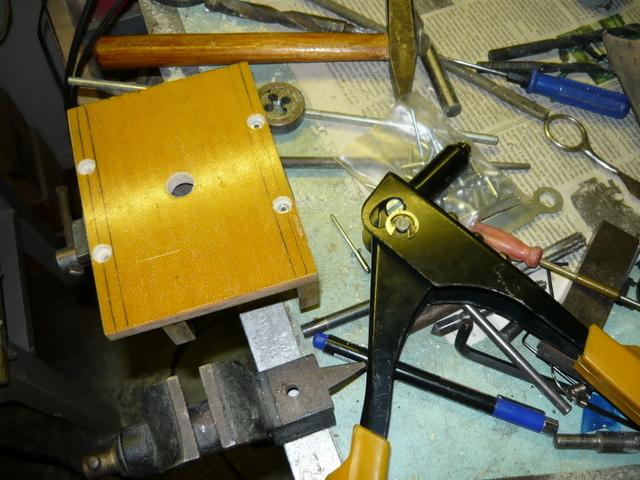

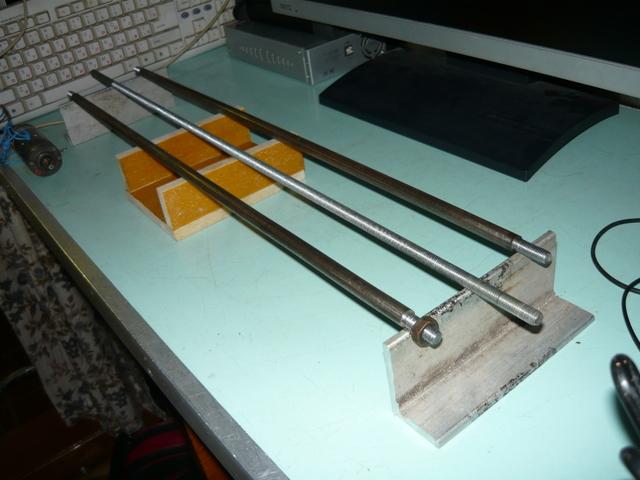

Сделал заготовки почти на все детали,
осталось довести каждую до ума. :insane:



П- образная конструкция (каретка) из текстолита.
лифт финал ворлог"7777"ворлог"Coy Friend""Малыш"
Валеркин offline
God
Аватара пользователя
Сообщения: 1381
Зарегистрирован: 04 сен 2010 23:01
Откуда: в/г Елань здесь пол станы отслужило
Вернуться к началу

Сообщение Dimagans » 01 дек 2011 17:11

Валеркин, а не проще взять направляющие мебельные они и выдерживают большой вес
Не трогай мои инструменты и моя бита не тронет тебя!
Dimagans offline
Mega Modder
Аватара пользователя
Сообщения: 802
Зарегистрирован: 26 фев 2011 22:14
Откуда: украина херсон
Вернуться к началу

Сообщение Валеркин » 01 дек 2011 17:34

Dimagans, А как же процесс? Можно и готовый лифт взять. :wink:
Я не тороплюсь, что получится. Тем более давно витает идея, сделать
Фрезерный станок с ЧПУ, а комплектующие там дорогие.
лифт финал ворлог"7777"ворлог"Coy Friend""Малыш"
Валеркин offline
God
Аватара пользователя
Сообщения: 1381
Зарегистрирован: 04 сен 2010 23:01
Откуда: в/г Елань здесь пол станы отслужило
Вернуться к началу

Сообщение Змей » 01 дек 2011 18:29

Валеркин, могу посоветовать поползать по РобоФоруму - http://roboforum.ru/. Разве что там нельзя слишком долго задерживаться - затягивает :) Можно найти неплохие кастомные приводы, механизмы и т.п.
Вконтакте
Змей offline
Злостный Банхаммер
Аватара пользователя
Сообщения: 3357
Зарегистрирован: 11 июл 2004 20:56
Откуда: С-Петербург
  • ICQ
  • YIM
Вернуться к началу

Сообщение Dimagans » 01 дек 2011 18:29

Валеркин, ну а кто мешает главное мозги и двигатели а все остальное можно и самому сделать
Не трогай мои инструменты и моя бита не тронет тебя!
Dimagans offline
Mega Modder
Аватара пользователя
Сообщения: 802
Зарегистрирован: 26 фев 2011 22:14
Откуда: украина херсон
Вернуться к началу

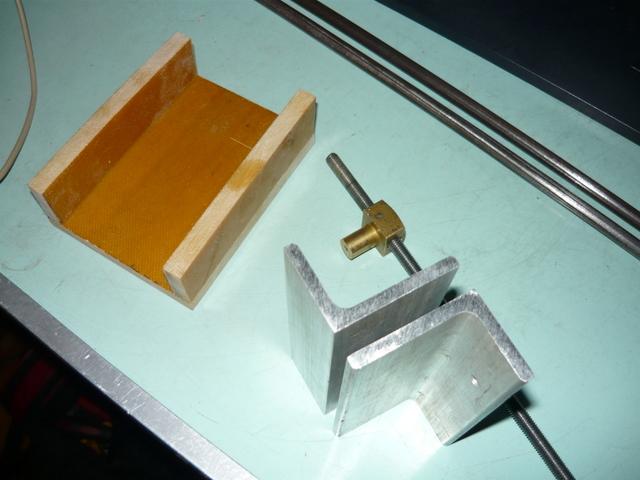

Сообщение Валеркин » 02 дек 2011 16:53

Змей, спасибо за ссылку, действительно затягивает.
Dimagans, я о том, что в станках с ЧПУ, используются подобные подачи.

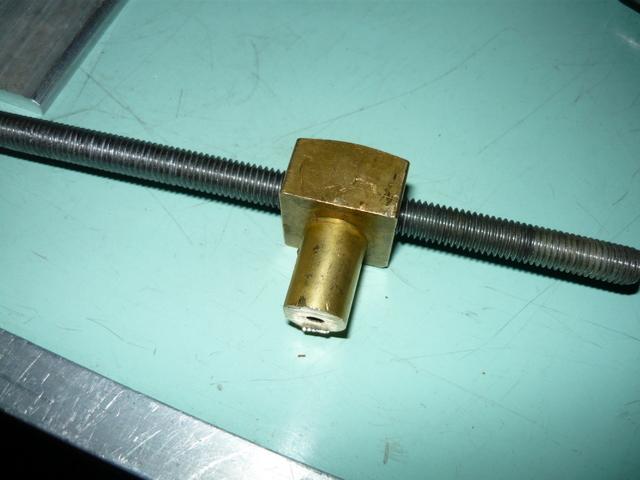

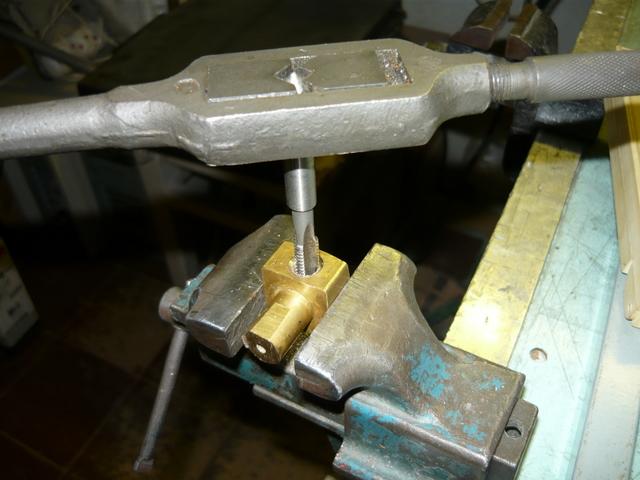

Сегодня изготовил гайку, из неисправного манометра.
Теперь нужно точно, просверлить все отверстия.





лифт финал ворлог"7777"ворлог"Coy Friend""Малыш"
Валеркин offline
God
Аватара пользователя
Сообщения: 1381
Зарегистрирован: 04 сен 2010 23:01
Откуда: в/г Елань здесь пол станы отслужило
Вернуться к началу

Сообщение Dimagans » 02 дек 2011 17:26

Валеркин, сори я о шибался немног порисоваф я понял что мое предложение ошибка , и жу продолжения
Не трогай мои инструменты и моя бита не тронет тебя!
Dimagans offline
Mega Modder
Аватара пользователя
Сообщения: 802
Зарегистрирован: 26 фев 2011 22:14
Откуда: украина херсон
Вернуться к началу

Сообщение Валеркин » 02 дек 2011 18:07

Dimagans, почему ошибка, видел много конструкций с
применением мебельных направляющих. В самодельных
станках и даже в подобном лифте, там телик поднимает
в автомобиле фургоне. Просто, я иду другим путём, делаю
из того что мне доступно. confused ::-D:
лифт финал ворлог"7777"ворлог"Coy Friend""Малыш"
Валеркин offline
God
Аватара пользователя
Сообщения: 1381
Зарегистрирован: 04 сен 2010 23:01
Откуда: в/г Елань здесь пол станы отслужило
Вернуться к началу

Сообщение Dimagans » 02 дек 2011 19:09

Валеркин, тут оно былобы не удобно
Не трогай мои инструменты и моя бита не тронет тебя!
Dimagans offline
Mega Modder
Аватара пользователя
Сообщения: 802
Зарегистрирован: 26 фев 2011 22:14
Откуда: украина херсон
Вернуться к началу

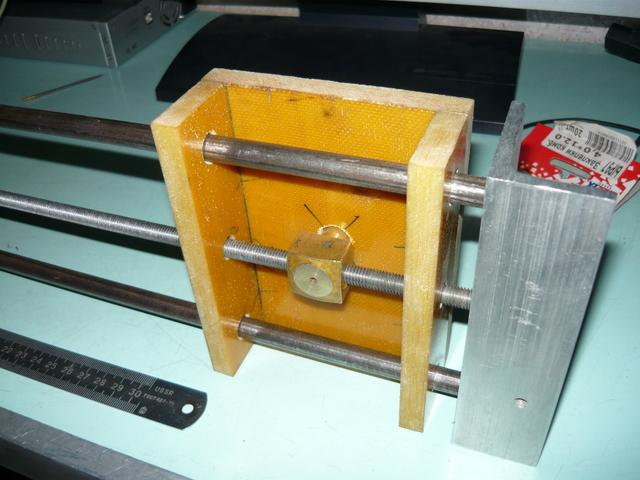

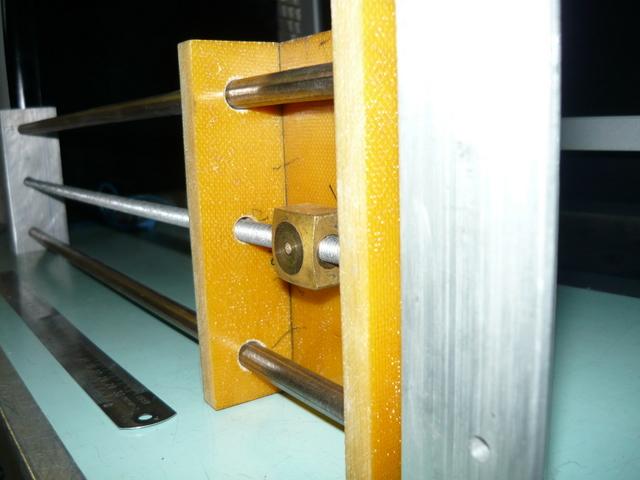

Сообщение Валеркин » 03 дек 2011 15:27

Что то начинает вырисовываться, к сожалению забыл на работе текстолит,
нужно сделать ещё одну деталь. Нашёл подшипник думаю что подойдёт,
завтра пороюсь в закромах может ещё найду. Думаю за неделю закончу.





лифт финал ворлог"7777"ворлог"Coy Friend""Малыш"
Валеркин offline
God
Аватара пользователя
Сообщения: 1381
Зарегистрирован: 04 сен 2010 23:01
Откуда: в/г Елань здесь пол станы отслужило
Вернуться к началу

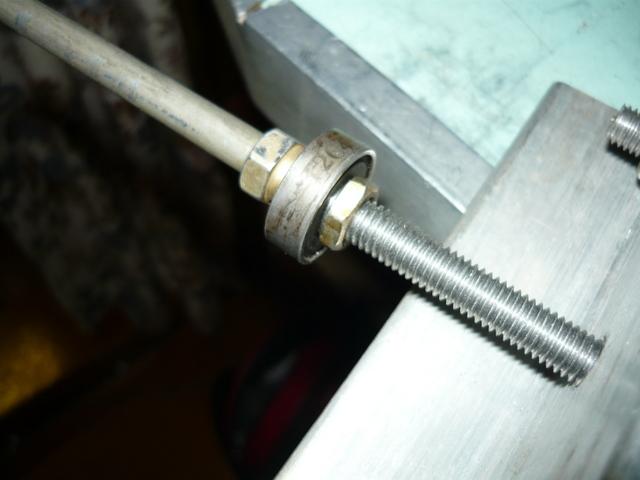

Сообщение Валеркин » 04 дек 2011 15:23

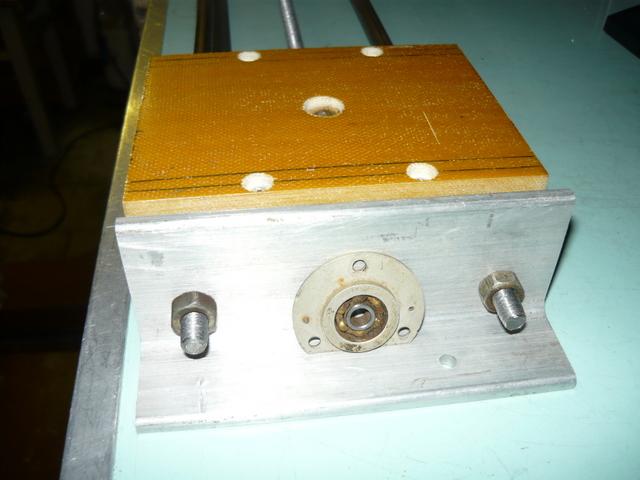

Нашёлся второй подшипник, уже на месте.
Завтра сделаю фланец для крепления.

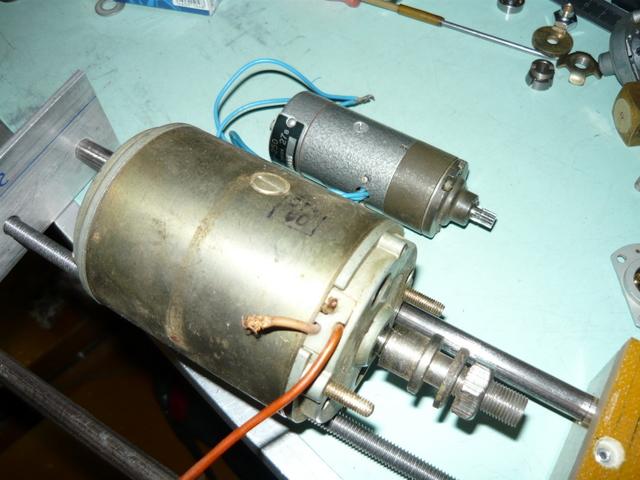

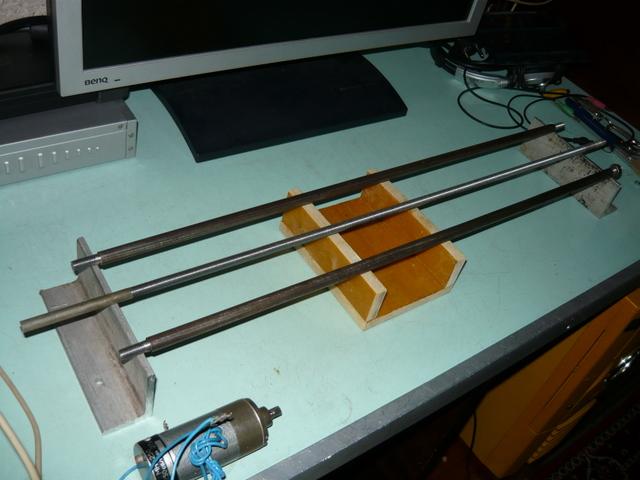

Ещё нашёлся двигатель 12в, но габариты большие,
зато он точно поднимет не только монитор.


лифт финал ворлог"7777"ворлог"Coy Friend""Малыш"
Валеркин offline
God
Аватара пользователя
Сообщения: 1381
Зарегистрирован: 04 сен 2010 23:01
Откуда: в/г Елань здесь пол станы отслужило
Вернуться к началу

Сообщение Dimagans » 04 дек 2011 22:28

Ого а как запитаеш отдельный блок либа комп бп
Не трогай мои инструменты и моя бита не тронет тебя!
Dimagans offline
Mega Modder
Аватара пользователя
Сообщения: 802
Зарегистрирован: 26 фев 2011 22:14
Откуда: украина херсон
Вернуться к началу

Сообщение ai_ » 05 дек 2011 00:03

даже не пытаюсь понять как это работает ) не для моих мозгов ) слежу
http://aiologs.net
ai_ offline
God
Аватара пользователя
Сообщения: 2464
Зарегистрирован: 10 мар 2009 15:41
Откуда: СПб
Вернуться к началу

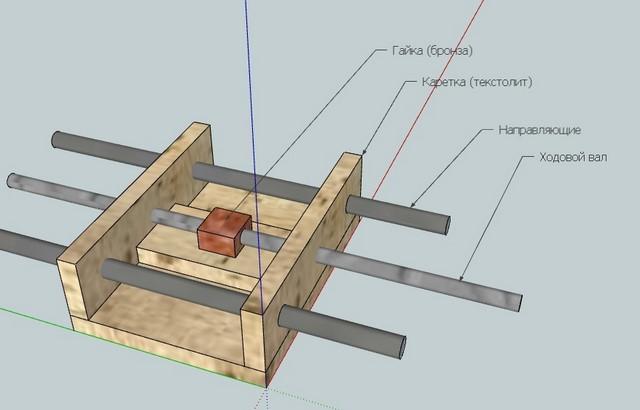

Сообщение Змей » 05 дек 2011 01:03

ai_, двигатель вращает центральную ось. гайка-поводок жестко закреплена на подъемной части, так что при вращении оси - двигается вдоль вверх или вниз в зависимости от направления вращения. две боковых направляющих собственно удерживают подъемный блок от проворота. Однако:
- нужна будет смазка в отверстиях подъемной части.
- кнопки/размыкатели в крайних точках подъема/спуска.
- и предусмотреть что-то, что не даст подъемной части самостоятельно опустится под своим весом в случае отключения двигателя.
Вконтакте
Змей offline
Злостный Банхаммер
Аватара пользователя
Сообщения: 3357
Зарегистрирован: 11 июл 2004 20:56
Откуда: С-Петербург
  • ICQ
  • YIM
Вернуться к началу
