Моддинг корпуса Танковая радиостанция Р-123М

Автор: Дмитрий

Почта: demian71@yandex.ru

Город: Санкт-Петербург

Модель: Танковая радиостанция Р-123М

Постоянная ссылка: http://www.modding.ru/view/15438.html

Описание:

Корпус создается по мотивам компьютерной игры World of Tanks. Рассчитан на материнскую плату форм-фактор mini-ITX, процессор TDP до 95 ватт, возможно установить видеокарту до 30 см с помощью райзера PCIe-16, 2 винчестера 2.5 дюйма, блок питания 600 ватт стандартного размера. Наполнение корпуса в процессе, т.к. кризис таки на дворе и цены на железо кусаются.

[AXEL1980 offline]

Посмотреть бы внутренности по факту ;)

[demian71 offline]

Сам горю желанием посмотреть ). Уперлось все в видеокарту. От её расположения и придется отталкиваться. СВО точно не будет.

[Змей]

где б такую станцию найти....ех.

[Sonic-Chainik]

Змей, тебе дай волю - сам такую сделаешь.

[Змей]

Змей, тебе дай волю - сам такую сделаешь.

не. я как-то не любитель "побольше разных приборов и индикаторов". а вот такую штуку - почему-то хочу. может просто она брутальнее моей армейской станции выглядит )

[AXEL1980 offline]

WoT рулит и в моддинг среде ;)

[AXEL1980 offline]

кста по поводу станции - на барахолке в Питере 16к висит на Авито

[BootSector offline]

Редкий пример удачной переделки. Местами, конечно, можно бы и поаккуратнее, но в целом выглядит хорошо.

[demian71 offline]

Ну вот приехал вентиль из Китая и пылевые сетки. Как то так будет выглядеть.

[demian71 offline]

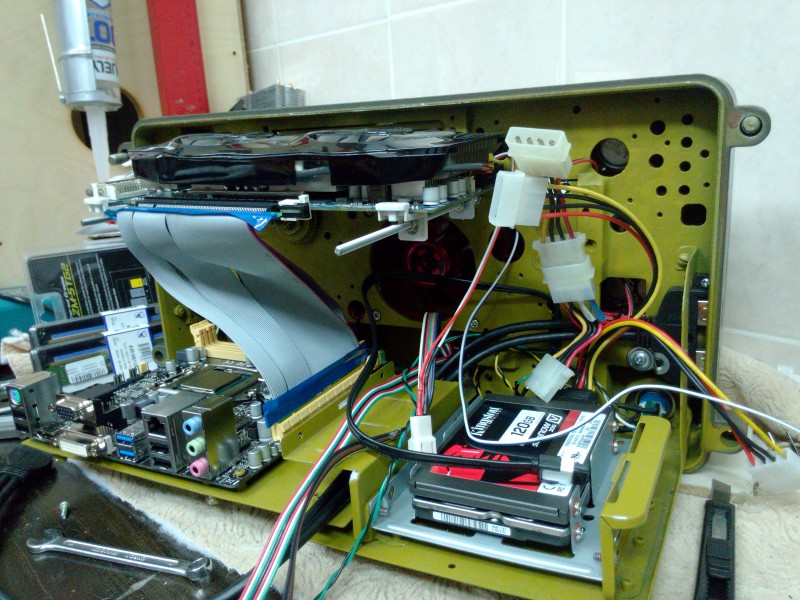

Ну вот появилось железо. Видео конечно не айс, но GTX560Ti лучше чем ничего. Процессор i5-4460, 16 Gb Kingston 1600, SSD 120 Gb Kingston, 1Tb WD Red, охлад Zalman 8900.

Все заработало. Осталось потестить на воздухе и в корпусе.

[ai_ offline]

интересная компановка. белые штуки для видяхи от чего-то ?

[AXEL1980 offline]

маленькая ремарка - шнурок монитора - придется каждый раз разбирать станцию, чтобы его отключить...

[demian71 offline]

Белые штуки это крепеж для настенных люминесцентных светильников. Очень удачно подошел. Насчет проводов, видеовыходы будут перенесены на планку выкидыш с помощью специальных коротких шнуров типа папа-мама. Шнурки где то ещё едут. Поэтому и тестирую пока открытый стенд.

[demian71 offline]

Выкладываю окончательный вариант компоновки железа. Видеокарта заменена на GTX970 G1 Gaming из этого факта вылезли другие проблемы. Придется ставить в корпус новые тонкие вентиляторы. Видеокарта очень длинная и с подключенными разъемами не лезет в корпус. Оказалось, что угловые переходники и кабели очень большой дефицит в Санкт-Петербурге. По этой причине будет только два видеовыхода DVI-D и HDMI. Как только смогу закрыть корпус выложу окончательные фото.
