Шкатулка хаб

[sa977 offline]

После изготовления картридера "Шприц" подумал сделать для него коробочку. Коробку хочу сделать в виде деревянной шкатулки с латунными вставками, в которую будет встроен USB хаб (4 входа снаружи) и подсветка. Сверху в крышке будет окошко.

[sa977 offline]

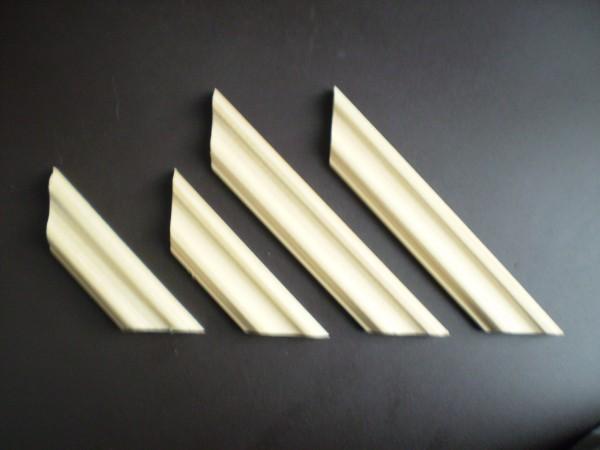

Вот что сделано на сегодняшний день:

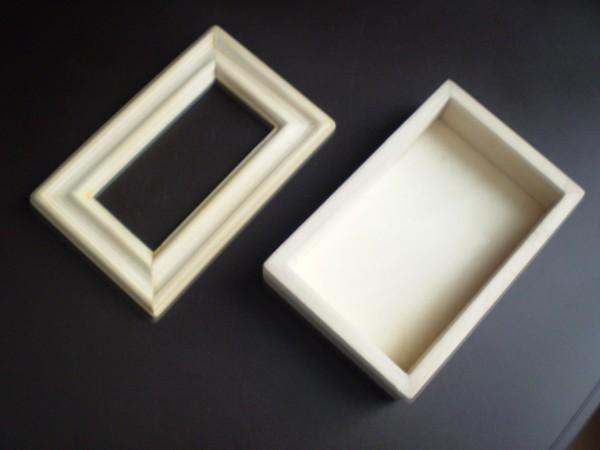

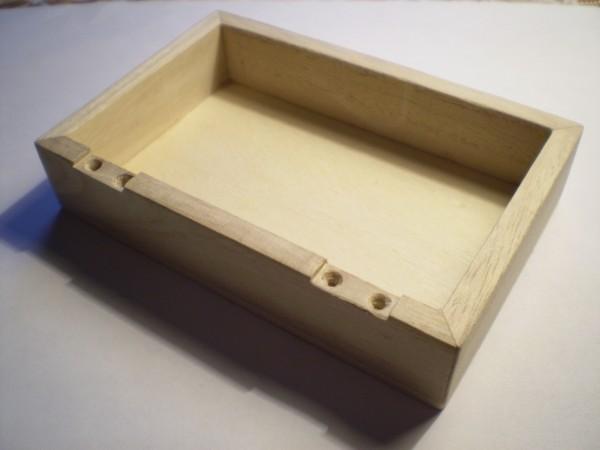

Коробочка готова, за исключением петель и стекла. Потом покрою её морилкой и лаком.

[Serggg offline]

Шкатулку под хаб делал или хаб под шкатулку будешь подбирать?

[devis offline]

пока скучно))) но ты исправишься)))

[sa977 offline]

devis, Буду стараться :D

[sa977 offline]

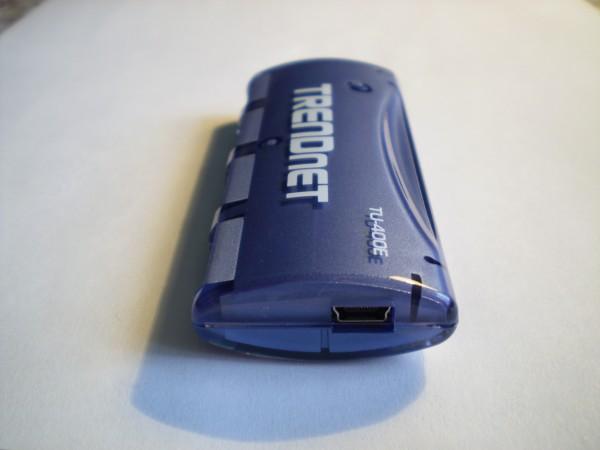

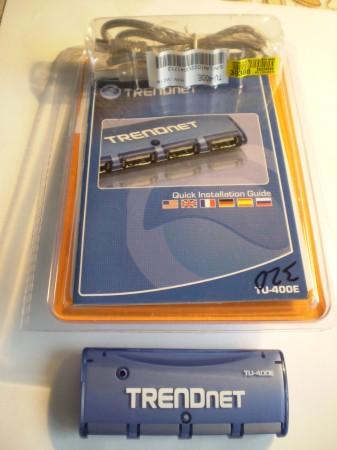

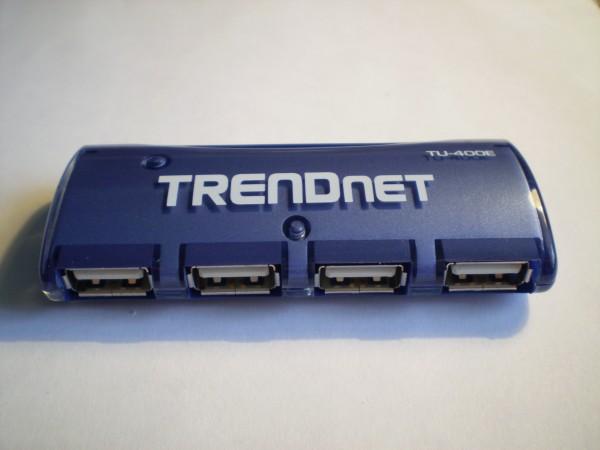

Serggg, Шкатулку делал под размер "Шприца", значит хаб буду подбирать. Вернее уже подобрал.

[Dimagans offline]

sa977 да хаб маленький не то что мой (хоть и на 7 портов )

[Green_and_fat offline]

Хм... Можно один порт отпаять и сделать выносным, чтобы шприц прям в шкатулке фунциклировал.

[sa977 offline]

Green_and_fat, Хотел сначала так сделать, но передумал. У шприца колпачок мешаться будет, т.к. он не полностью съёмный. А делать шкатулку больше из за этого не хотелось.

[sa977 offline]

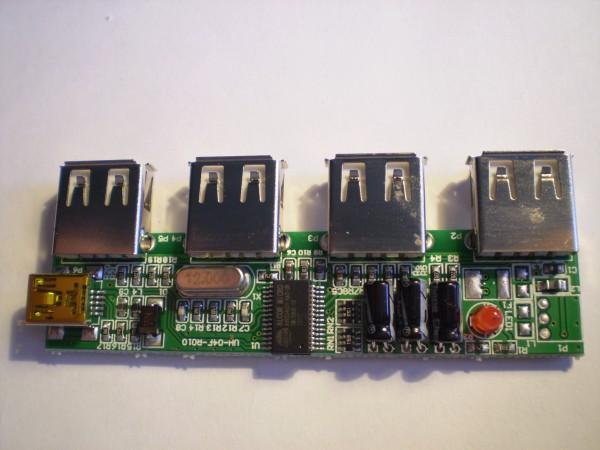

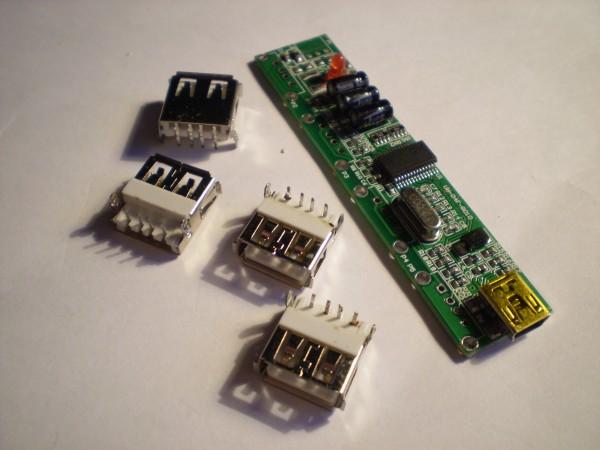

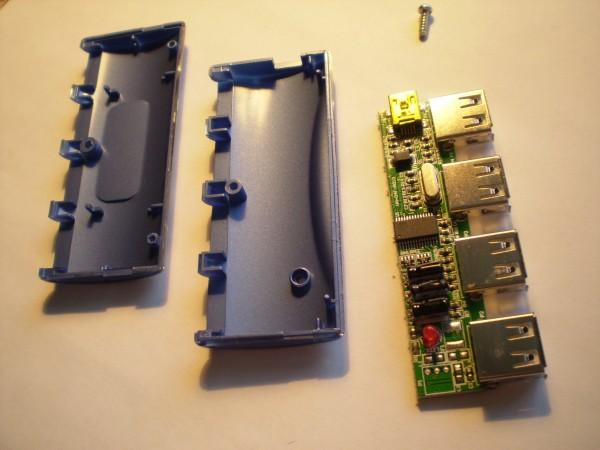

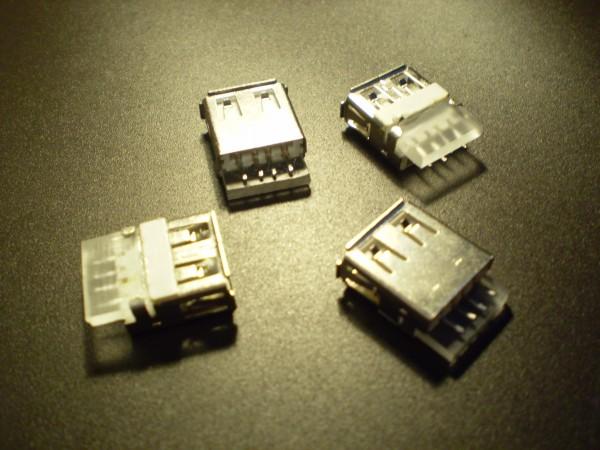

Выпаял детали.

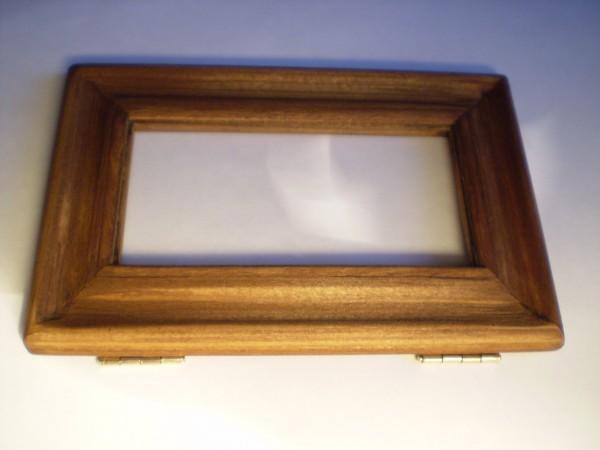

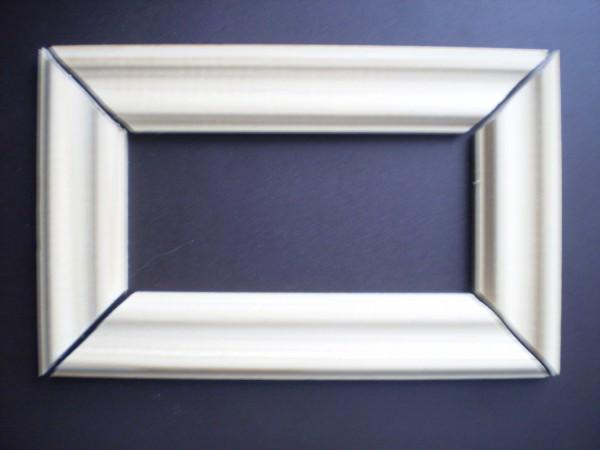

Электрику пока отложил. Доделал верхнюю крышку. Вставил стекло, покрыл морилкой, подогнал петли.


Крышка готова, осталось покрыть лаком.

[sa977 offline]

Теперь нижняя часть.

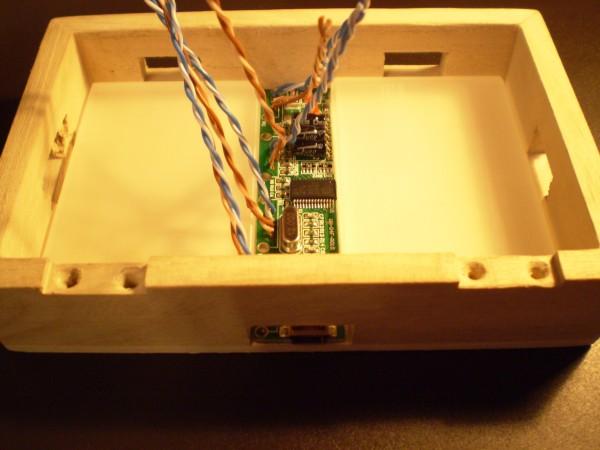

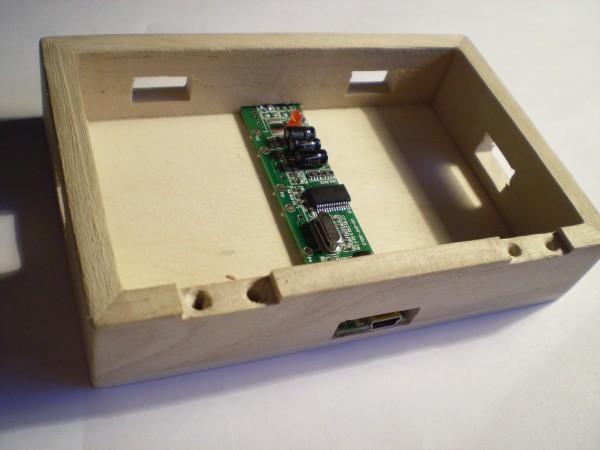

Прорезал отверстия, примерил плату.

Теперь провода и пайка.

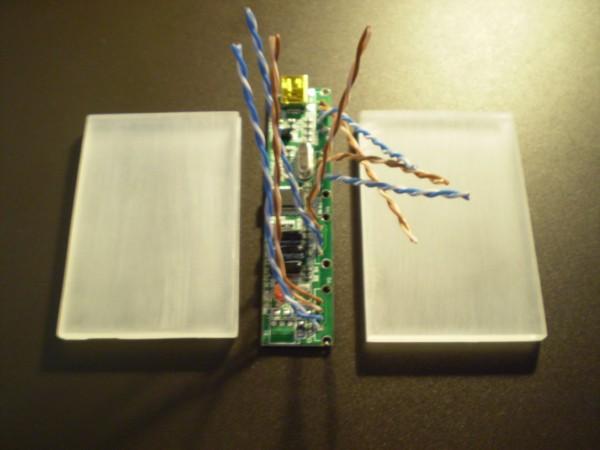

Оргстеклом распёр плату, чтоб не бултыхалась. Оно же в дальнейшем будет играть роль световода.

[devis offline]

со стеклом хорошая идея) таинственности добавит)

[sa977 offline]

devis, Да, и с синей подсветочкой в бархатном обрамлении внутри.

[sa977 offline]

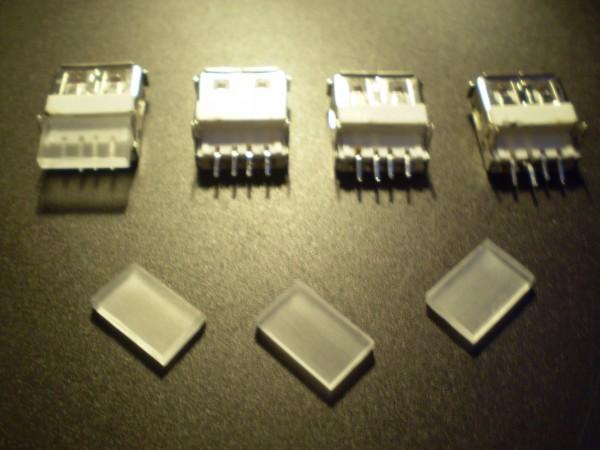

Сделал вставки из оргстекла, что бы увеличить плоскость для склеивания.

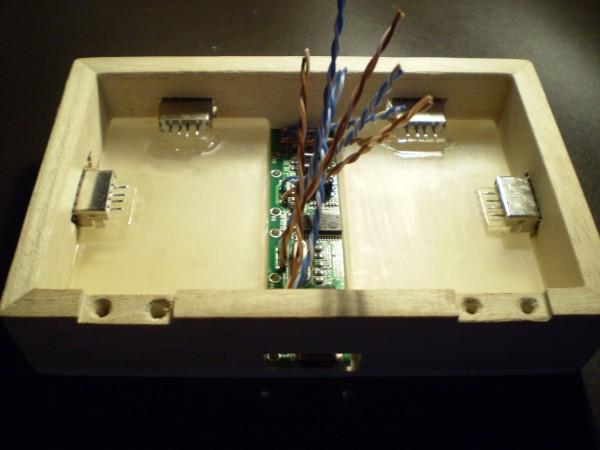

Вклеил разъёмы.

Припаял провода и светодиоды.

[devis offline]

а чем клеил, какие то нехорошие разводы остаются...
