Custom-case из алюминия "Dark Defender"

[Skrytyi_Kachok offline]

Итак: это моя первая проба пера именно в моддинге. Идея построить кустом кейс появилась после того как, я не смог полностью запихнуть свою СВО в стандартный китайский корпус. Около 3-х месяцес СВО оплетала сетью трубок, мой системник, и занимала порядочно много места вокруг. Так собравшись с силами и мыслями было принято решение о строительстве нового корпуса.Помимо самого ворка, буду рассказывать о строительстве самой СВО и о других, надеюсь полезных вещах. А вообще раньше я был заядлым оверклокером, и любил побаловаться различными способами охлаждения компа, включая самодельные тепловые трубки. Всё! Начнем!

Начнем с ватера на северный мост, мин комментов, онли картинки:

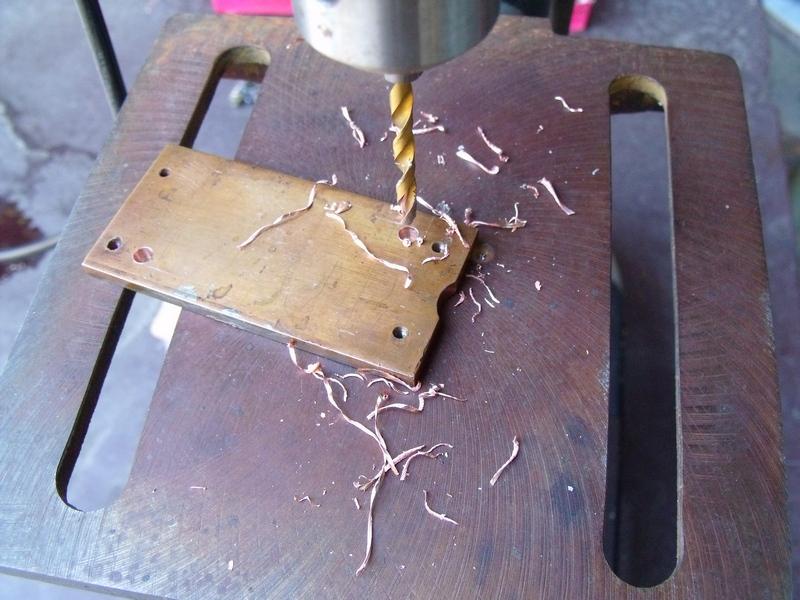

Эта медяшка пойдет на основание, 5мм, ватер-плоскодонка:

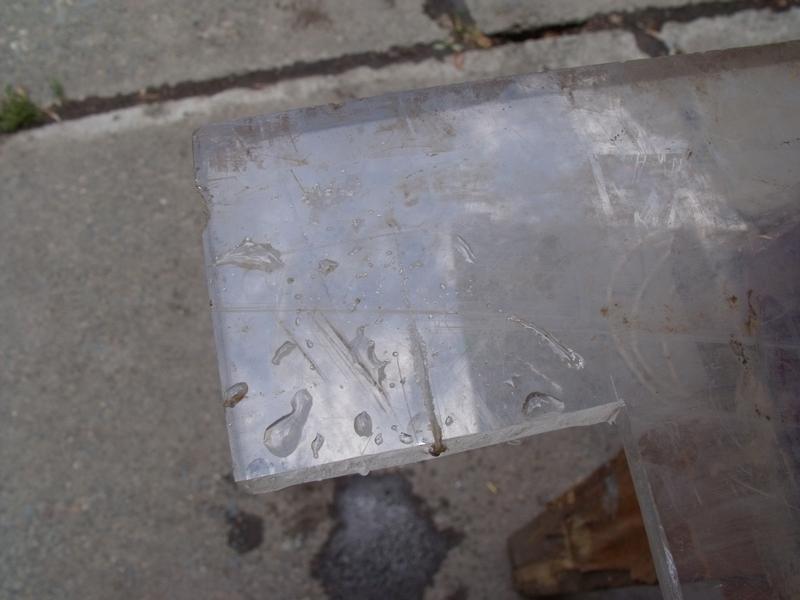

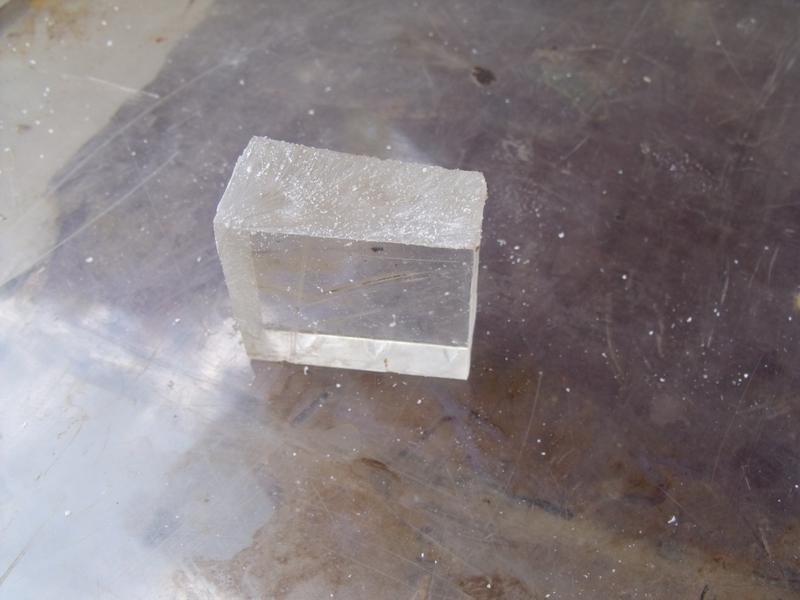

Отрезаем кусочек оргстекла, толщина 18мм:


Немного кривовать отрезал :shy:

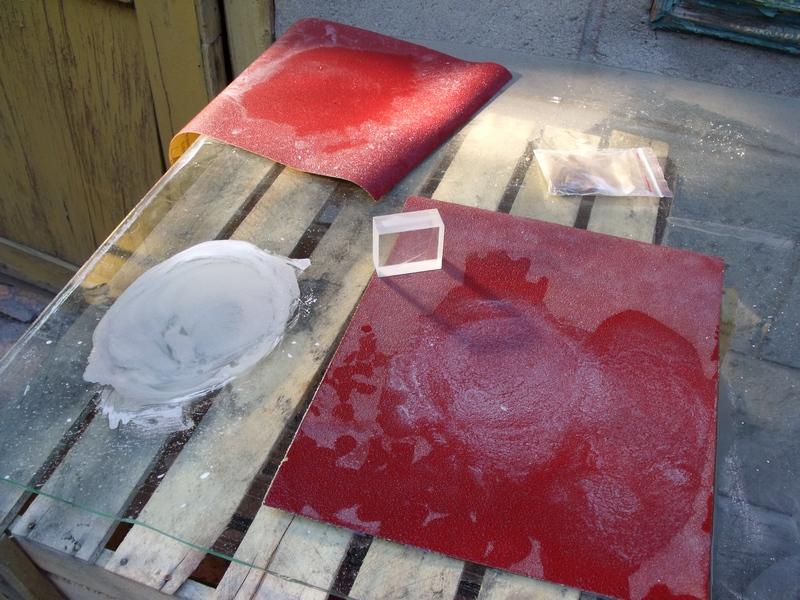

Кусок наждачки все исправил:

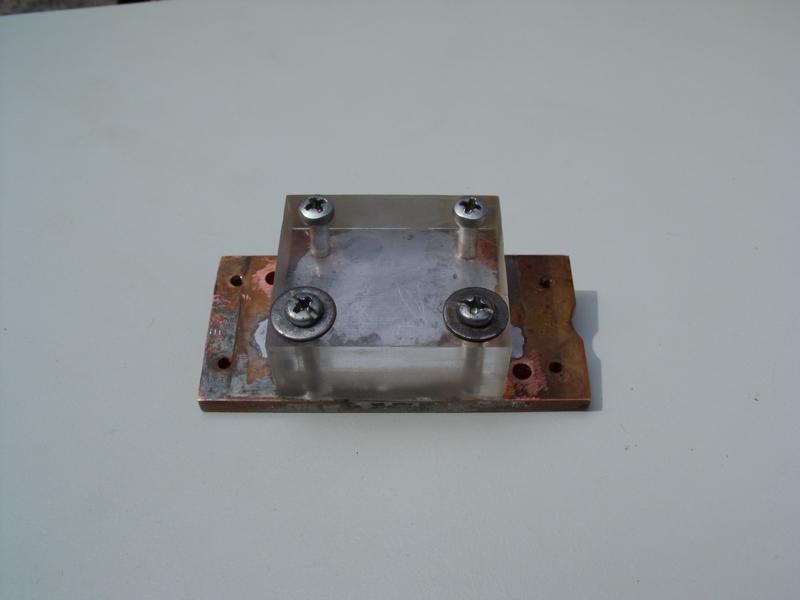

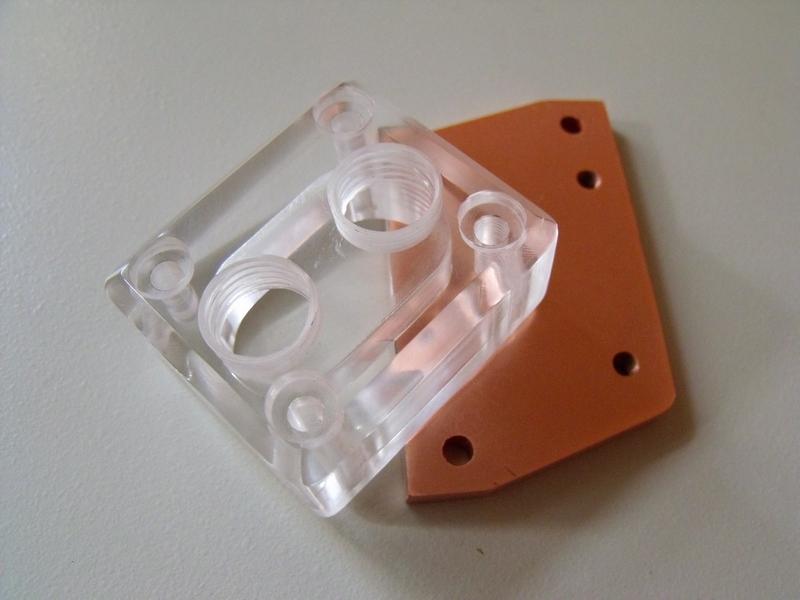

Контрольная примерочка:

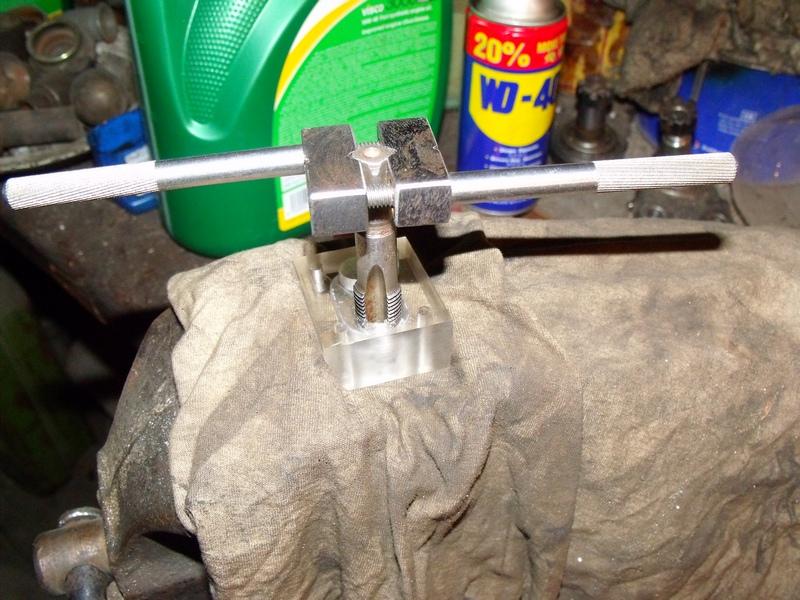

Здесь я уже насверлил отверстий и выфрезеровал на сверлильном станке углубление, жаль фоток процесса нет:


Конечный результат:

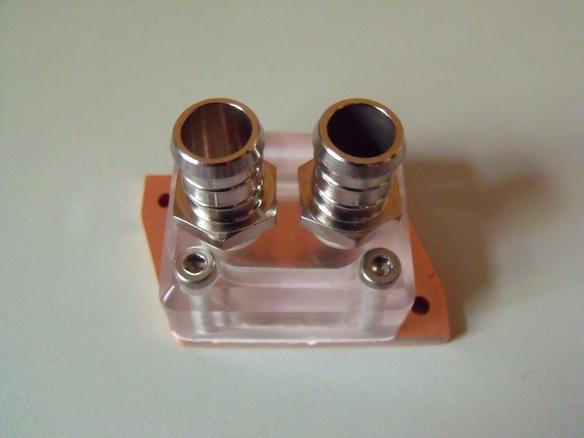

В сборе со штуцерами:


Если вам понравилось, пишите, я буду продолжать и дальше выкладывать свои проекты.

[wwar offline]

Тоже вот хочу ватеры сделать, даже медь достал, но оргстекла нигде нет...

Что за штуцера?

[DimxXxka offline]

а как ты сделал углубление по середине?а то что то никак не пойму он же ведь целый..

[frag1k offline]

Фрезером наверное :wink:

[MKsoft offline]

Тоже вот хочу ватеры сделать, даже медь достал, но оргстекла нигде нет...

Что за штуцера?

Металлические наконечники, которые ввернуты в кусок оргстекла.

а как ты сделал углубление по середине?а то что то никак не пойму он же ведь целый..

Он же написал выфрезеровал на сверлильном станке, читайте внимательнее...

[philosopher offline]

Добро пожаловать на форум! :beer:
Весьма и весьма достойное начало, всем бы вновьзарегистрированным такой старт...

[Skrytyi_Kachok offline]

2 wwar

Что за штуцера?

EK High Flow Fittings G 1/4 to 1/2in. ID Barb

Вот на затравку:

Добро пожаловать на форум! :beer:
Весьма и весьма достойное начало, всем бы вновьзарегистрированным такой старт...

Спасибо! :beer: буду стараться.[/b]

[wwar offline]

Skrytyi_Kachok, я уже заметил, что у вас оргстекла валом (полировка и доводка ж была на нем).
Думал, штуцера покупные, но как-то по ближе "к народу", два года назад сам точил такие на ЧПУ, если б знал стырил бы парочку :weep:

[Skrytyi_Kachok offline]

wwar, не, оргстекла у меня тоже мало, есть всего кусочек 60х40х1.8см, а доводка - это на обычном, толстом стеклянном стекле, просто наждачку на воду прилепил и пошел шуршать ручками. А штуцера забугорные, ближе к народу не получается.

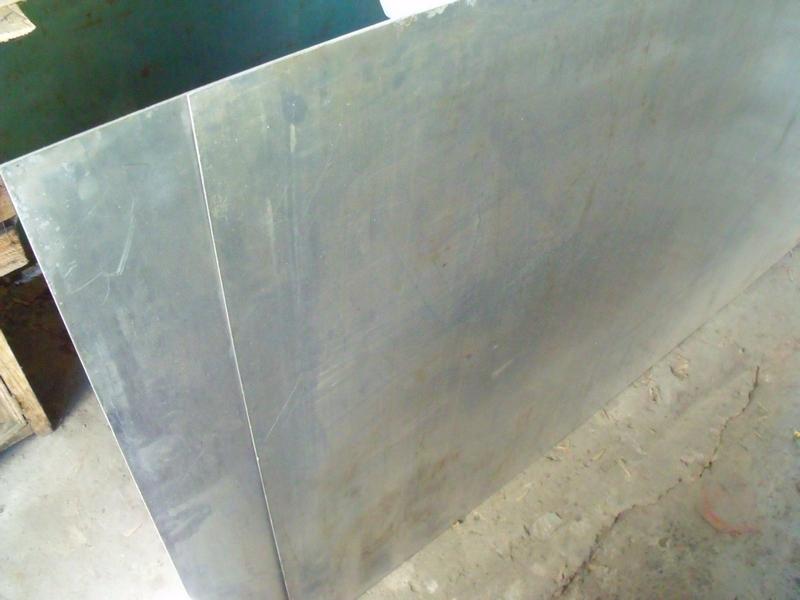

Оставим воду в покое. Перейдем пока что к самому корпусу. По задумке в кейс должна поместиться полностью СВО, поэтому корпусок будет достаточно габаритный. По задумке размеры таковы 65х65х25,5 см. Основной материал - листовой дюралюминий 2.5мм марки Д16 (который с таким трудом был добыт). Рама будет строиться из алюминиевого уголка 25мм.

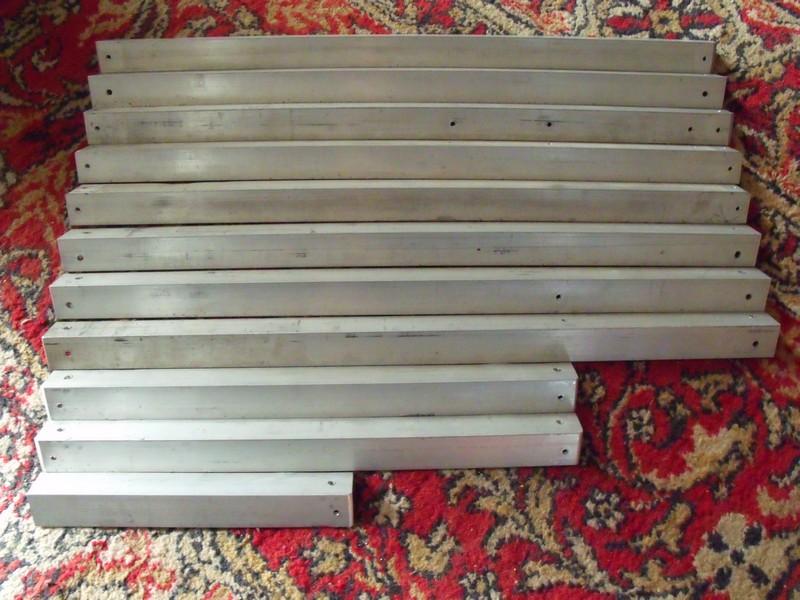

Уголок нашелся только бу :weep: , самые длинные куски по 50см, поэтому пришлось помучаться, чтобы собрать раму нужного размера. И то, даже бу уголка не хватило :frown:

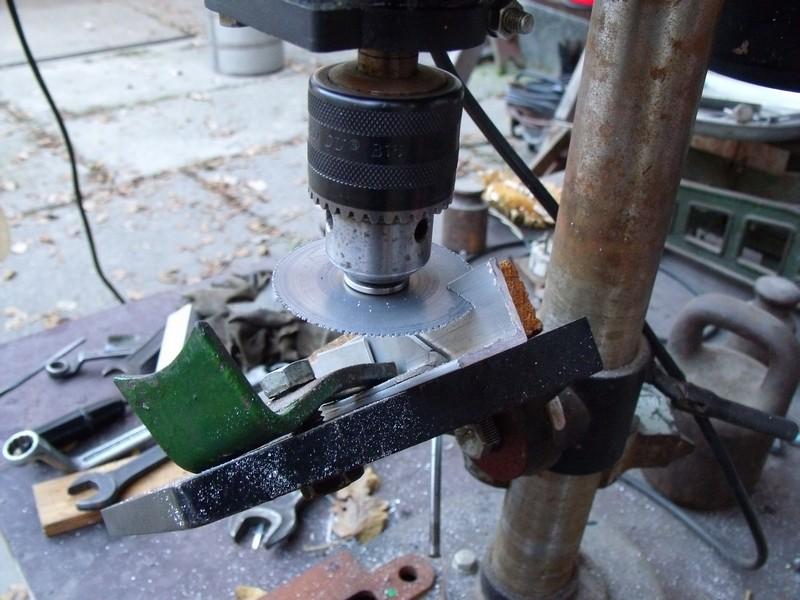

Подготовка уголка к отпиливанию 45 градусов. Инструмент - сверлильный станок с зажатой отрезной фрезой в патроне.

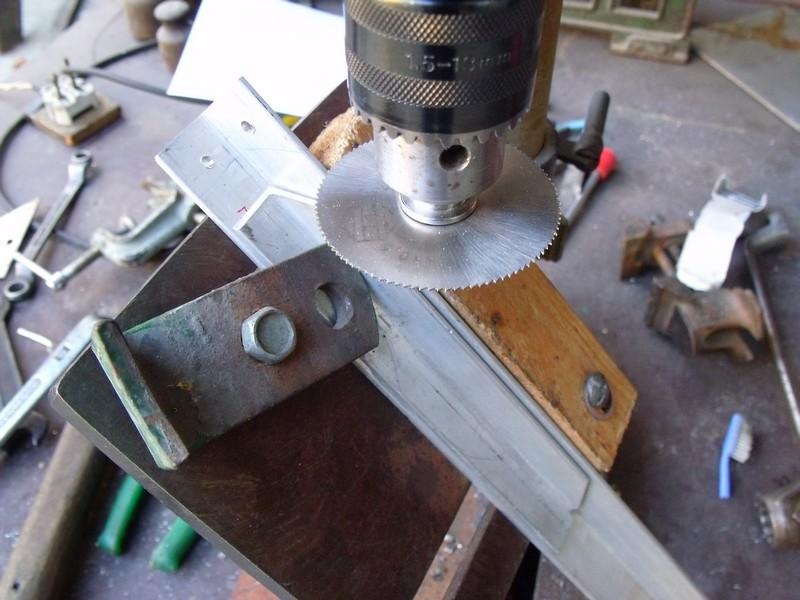

А это другой уголок, ракурс поудачнее. Смысл остался прежним, пилим так.

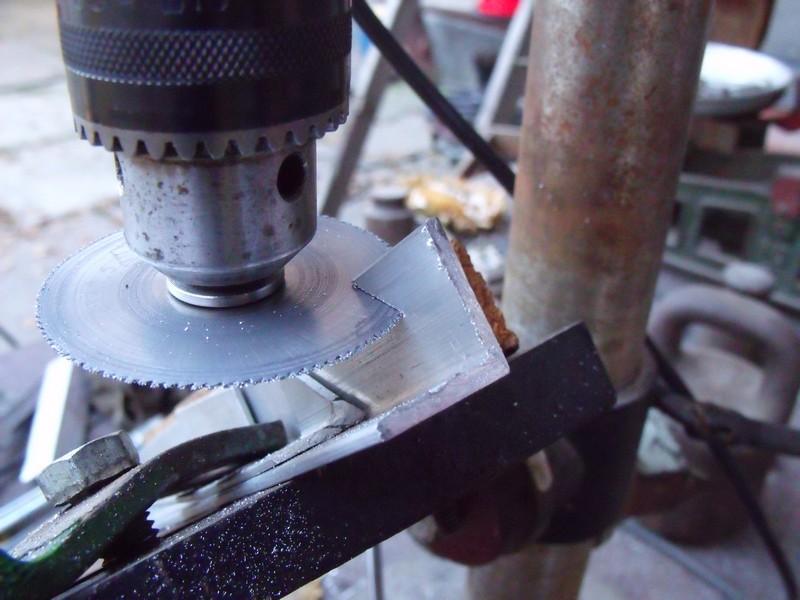

Пилим-пилим.

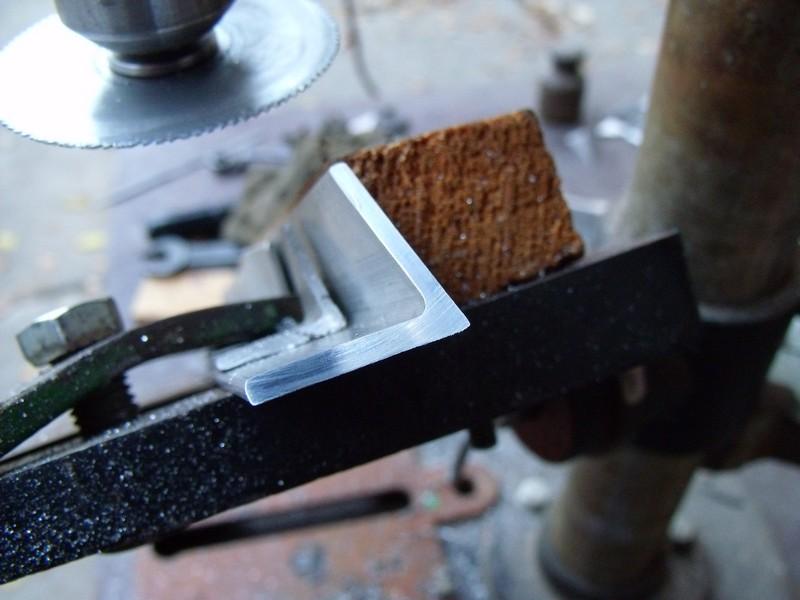

Вот так, легко и не принужденно получаем ровный срез. Пару приспособ и обычные инструменты могут выполнять совсем не предназначавшиеся им функции :shy:

[Tony offline]

не берусь ничего утверждать, так как не знаю, что у тебя там за СВО такая, но как правило обычная СВО без особых проблем умещается в обычный мид-тауэр. а 65х65 см - уж точно кажется мне перебором

[Skrytyi_Kachok offline]

не берусь ничего утверждать, так как не знаю, что у тебя там за СВО такая, но как правило обычная СВО без особых проблем умещается в обычный мид-тауэр. а 65х65 см - уж точно кажется мне перебором

Корпус великоват, не спорю. Однако он ничета некоторым американским "произведениям" :shock:

Продолжаю рассказ из рубрики "Как это было".

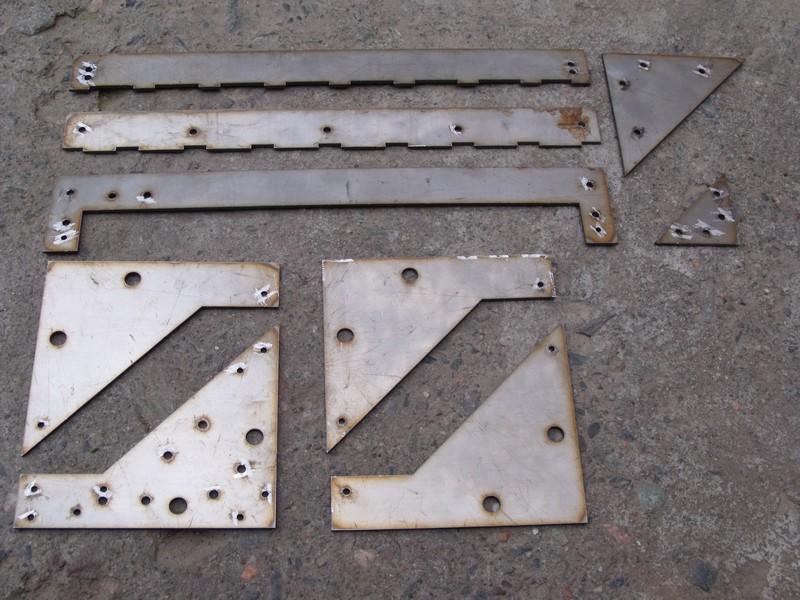

Нарезал нержавейки на лазерном станке, на местном заводе. Это будущие крепежи для рамы.

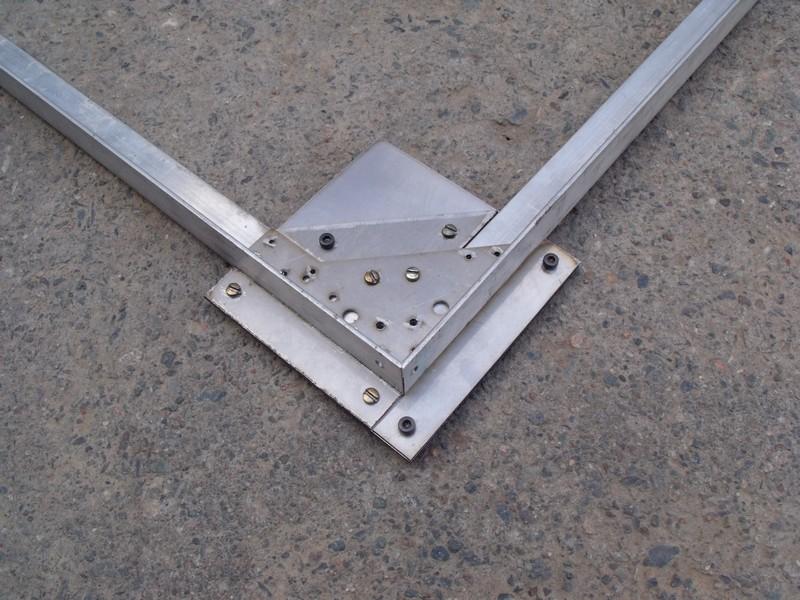

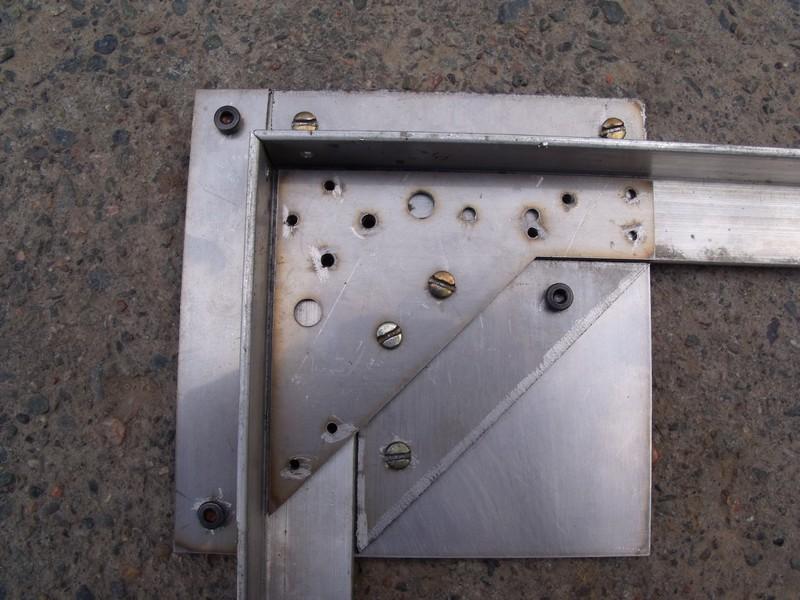

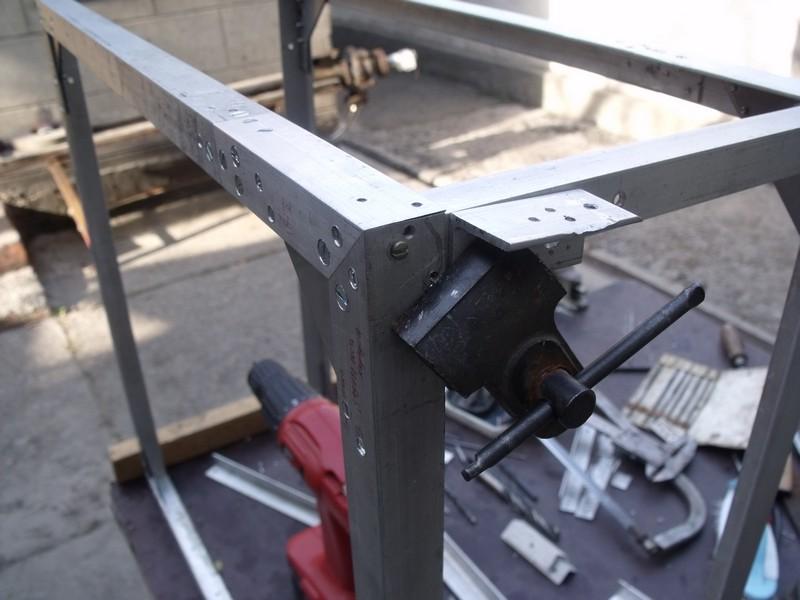

Вот таким макаром собираю углы.


Потихоньку собираю дальше.


Как-то так.

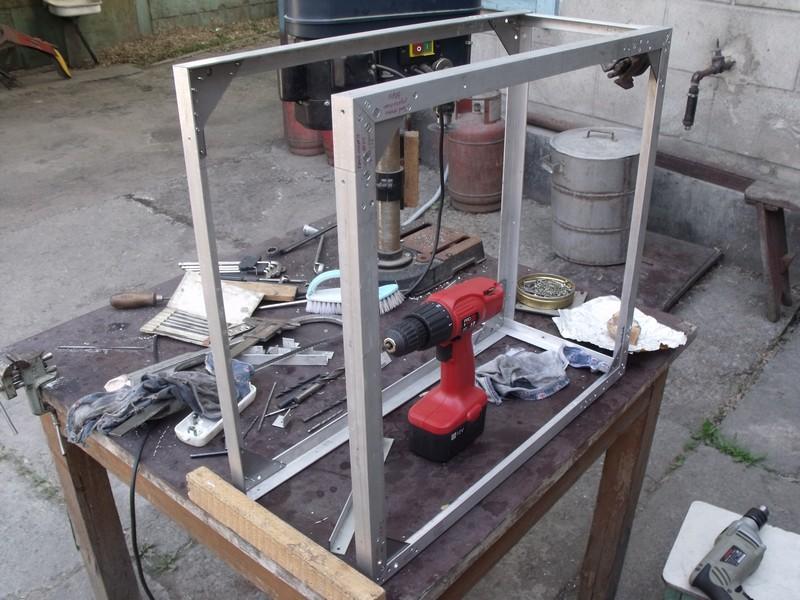

Готовые 2 половинки, пока еще не скреплены поперечным уголком.


Еще

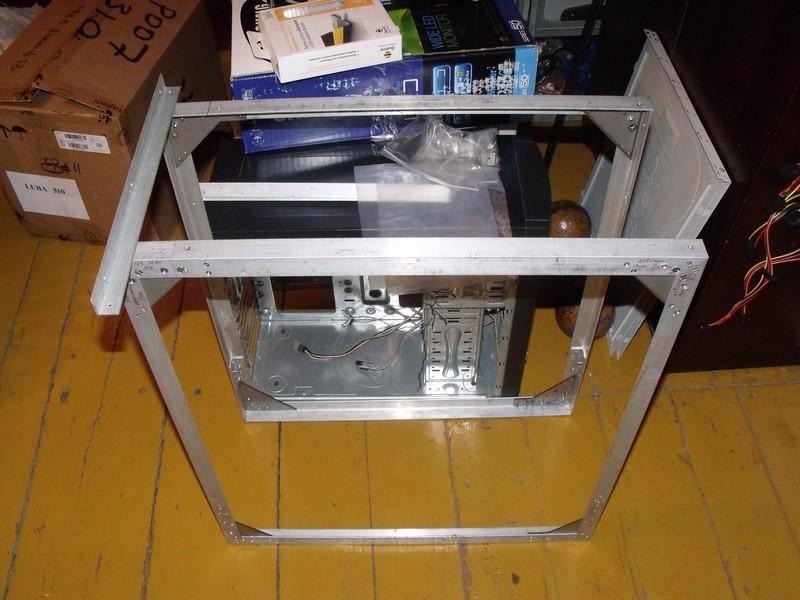

Скрепливаем половинки рамы воедино


еще

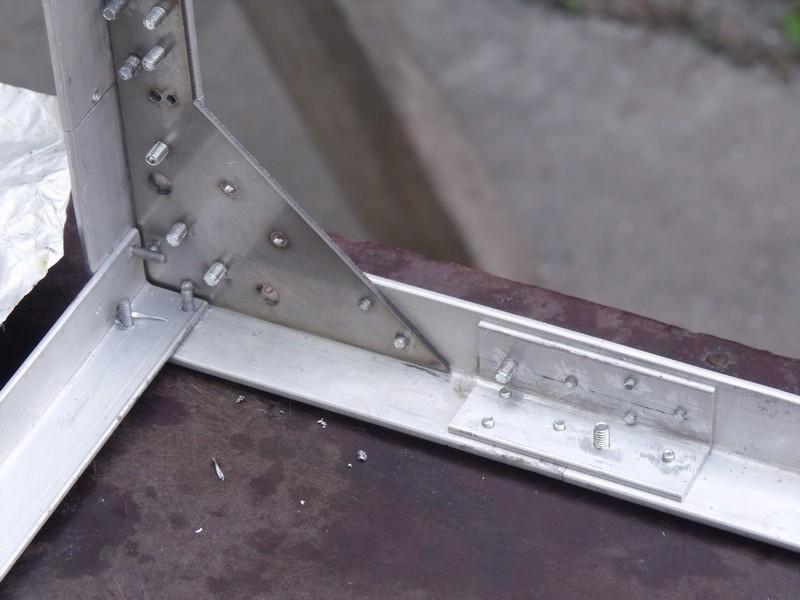

Вот так, выглядят углы рамы изнутри.

Для крепежа использую только болты, что-то меня не прет на клепки, люблю когда все можно как лего разобрать и собрать заново.

Если есть вопросы, с удовольствием отвечу :wink:

[philosopher offline]

У автора просторное жилье, раз есть место для такого внушительного кастома.

105 литров внутреннего пространства - в самый раз для самодельной фреонки; но никак не СВО. Ну, если только не планируется ставить внутрь секции от домашней батареи и в пассив... :insane:
Наличие материала само подсказывало габариты. 500х500 для боковой было бы более, чем достаточно.

[Tony offline]

я б даже сказал 500 (высота) на 400 (глубина)

[Skrytyi_Kachok offline]

я б даже сказал 500 (высота) на 400 (глубина)

Пока что габариты рамы 62х56х25, это она еще не выросла до 65 на 65.

[wwar offline]

СВО будет на пассиве?
