мышь MARK I

Сообщение Fishh » 07 ноя 2013 23:47

После разминки с проектом 5Э92бис. Начинаю большой заплыв, в планах сделать полный мод рабочего места в стиле стимпанк.
В проекте до восьми основных этапов и соответственно названия присвоены каждому:
1. Мышь. -> MARK-I
2. Клавиатура. -> MARK-II
3. Монитор. -> MARK-III
4. Системный блок. -> MARK-IV
5. Стол. -> MARK-V
3. Акустика. -> MARK-VI
3. Стул. -> MARK-VII
Начинаю с мышки :D . Мышей в стиле сим в сети не так уж и много как ожидал, так что пришлось своим серым веществом думать confused
И таки надумал вариант, использовать для основы фольгированный стеклотекстолит который у меня таки есть :wink: для колеса прокрутки шестерня от редуктора шуруповерта, а ось из латуни, для лапок использовал держатель предохранителя как заготовки.
Опора для ладони, чашка звонка от старого телефона закрепленная на основании от корпуса старого вакуумного СВЧ диода 6Д3Д.
Боковины из двухстороннего фольгированного стеклотекстолита, перегородка в передней части на которой будут кнопки, из одностороннего.
Стойки на которых будет держаться верхняя часть, латунные резьбовые стойки от электротехнической аппаратуры.
Провод планирую вывести с правой стороны и задекорировать шнуром приблизительно как у старого утюга.
Верхняя часть будет из медной ленты поверх закрытой металлической сеткой.
Все спаяно обычным припоем ПОС , в конце планирую нанести медь с помощью раствора медного купороса и попробую химически или электрохимиею защитить/окрасить.

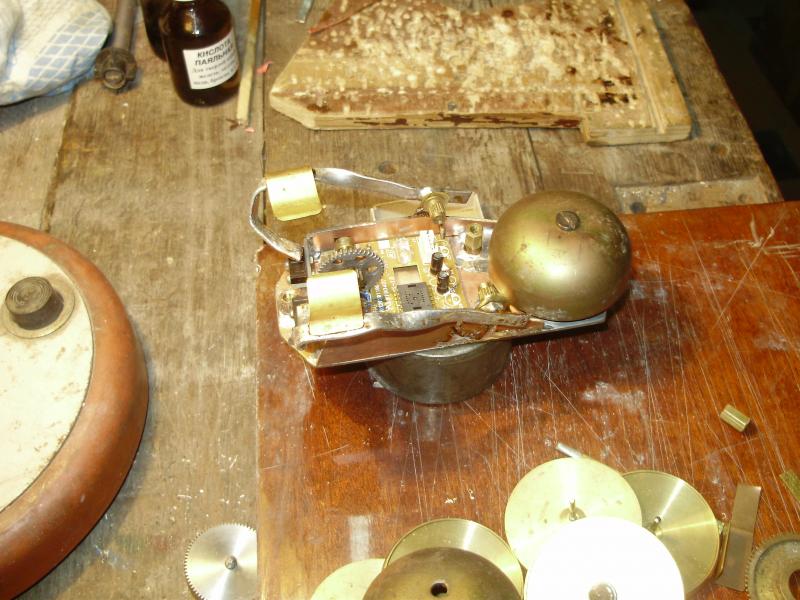

Собственно несколько фоток процесса.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 07 ноя 2013 23:53

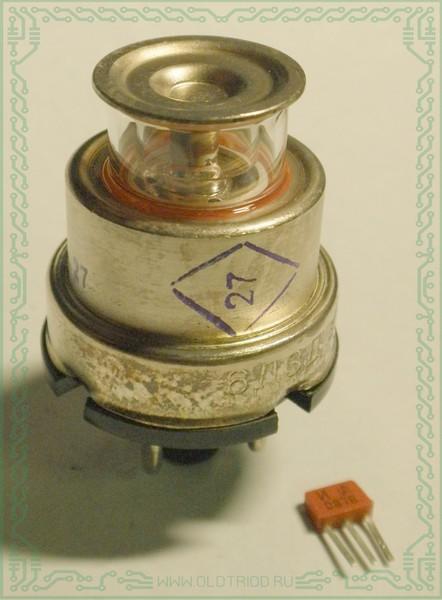

Вот такой прибор использовал для опоры под чашку звонка.
Естественно все будет полироваться.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 07 ноя 2013 23:54

В списке ошибка confused пропустил в конце нумерацию 5, 6. И кстати восьмой пункт это освещение, но это пока под вопросом.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Dmitry123 » 08 ноя 2013 01:29

Стимпанк такая заразная штука однако... :D
Dmitry123 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 472
Зарегистрирован: 07 ноя 2011 19:55
Откуда: Засланец с radeon.ru
Вернуться к началу

Сообщение sa977 » 08 ноя 2013 19:20

Dmitry123, Полностью согласен, ну о-очень заразная штука :beer:

Проект интересный, слежу.
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение Fishh » 09 ноя 2013 19:19

Друг подкинул линк на пдфку о стим, думаю многим будет интересно просмотреть. Внимание там файл 145Мб. http://www.ex.ua/9152576?r=82548,80938
Также накопал в сети фотки компрессорного цеха старого металлургического завода, железяки имеют фотогеничность :wink:
http://loveopium.ru/texnika/metallurgic ... -htte.html
и локомобили.
http://govorilkin.livejournal.com/511153.html
Все это предназначено для творчекого развития в тему стим проекта MARK
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 10 ноя 2013 22:03

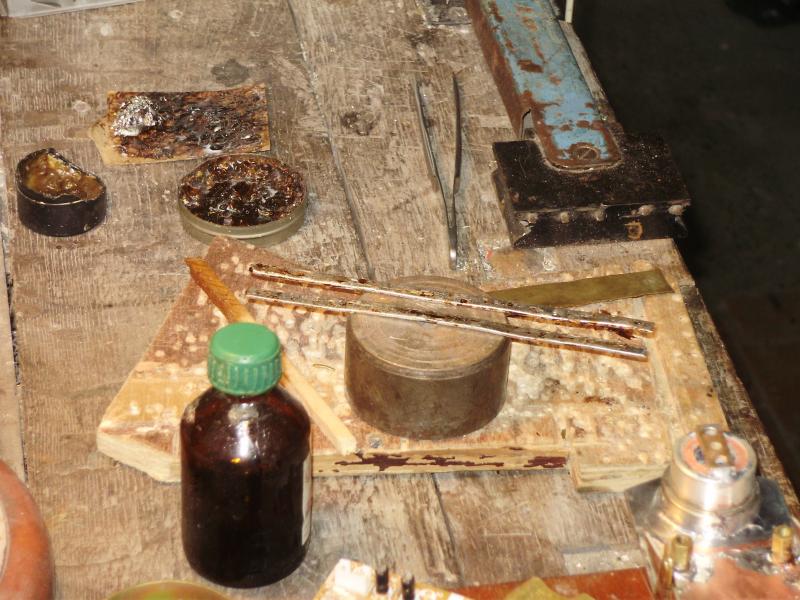

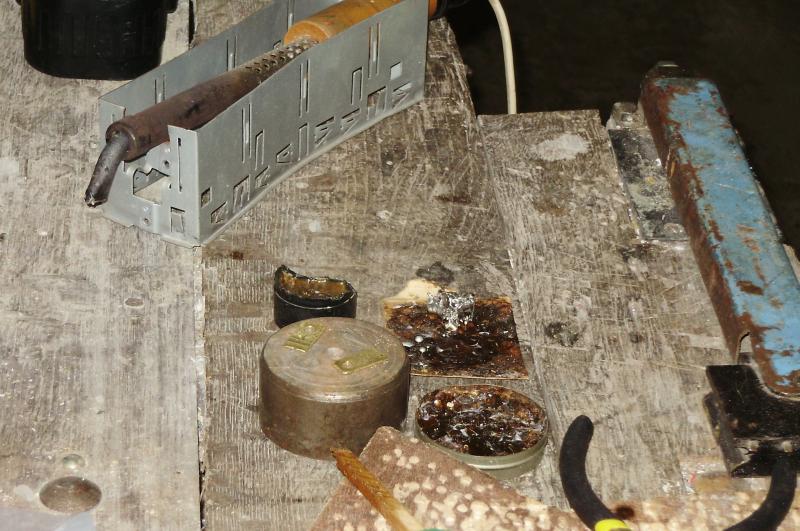

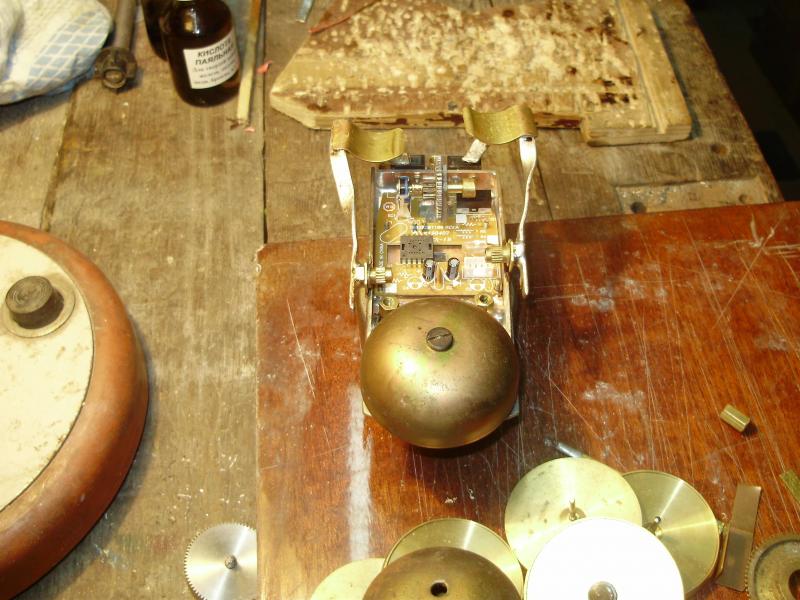

Сегодня сделал рычаги и площадки для кнопок, несколько фото процесса прилагаю.
Надо еще сделать верх мышки, вот только сетка нержавейка, поэтому не уверен что смогу залудить оловянным припоем confused

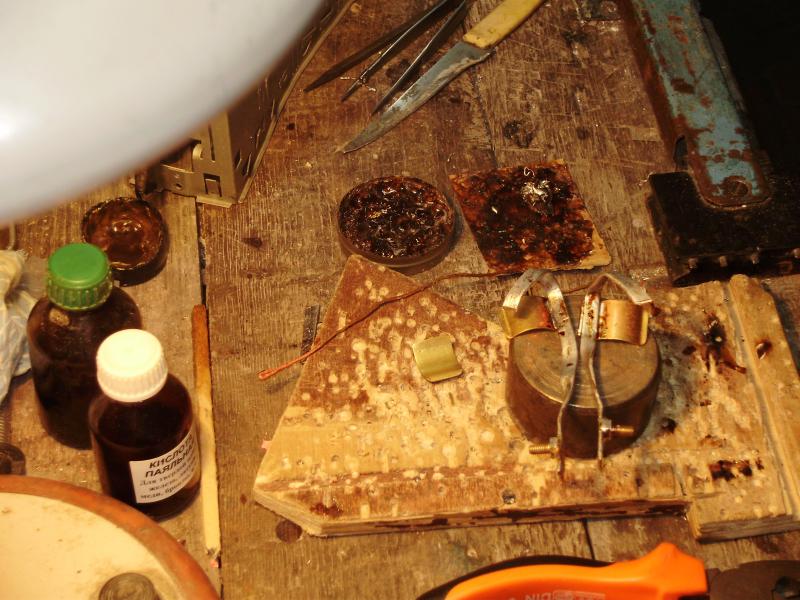

Итак: для ушек рычагов вырезал из куска листовой латуни заготовки и припаял к остову мышки.

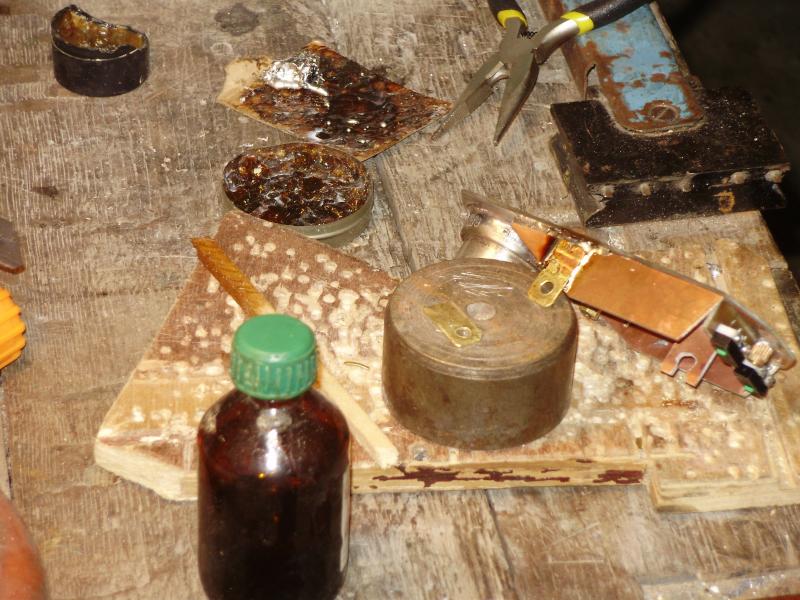

Из обрезков медной шины от другого проекта хитро изогнул рычаги и припаял к шестигранной шляпке болтика. Последний вставляется в просверленное отверстие в боковине корпуса, на один конец припаял площадку для пальца.

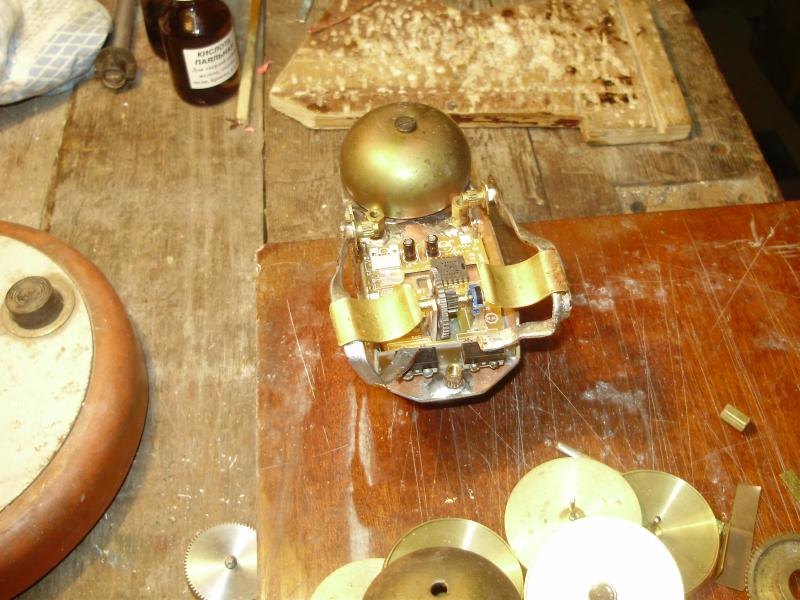

И в результате вот что вышло:
Сегодня уже не хотел возится, так завтра надо все отмыть ацетоном и на обрезках материала попробую раствором медного купороса, как будет маскировать припой. :doc:
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Tony » 11 ноя 2013 02:58

чота жесть какая-то. "рычаги" можно было и поаккуратнее изогнуть
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение sa977 » 11 ноя 2013 09:39

М-да уж, пока как то совсем всё не аккуратно. Больше на постапокалипсис смахивает, чем на стим. Припой нужно не маскировать, а счищать лишний. Сетку из нержавейки простым припоем не припаять, не липнет он не к нержавейке ни к алюминию.
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение Dmitry123 » 11 ноя 2013 13:36

sa977, дело во флюсе, нужен активный для алюминия, но всё равно муторное занятие. :D
Dmitry123 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 472
Зарегистрирован: 07 ноя 2011 19:55
Откуда: Засланец с radeon.ru
Вернуться к началу

Сообщение Fishh » 11 ноя 2013 14:53

Нда ... засада. Честно говоря на фото выглядит страшненько :tratata:
В топку этот вариант, буду делать новый, тем более что за одним из компонентов для "маскировки" припоя надо ехать в город. :wink:
А жуть с рычагами, так думал что в тему "вульгарно но механистически" будет что ли :dontknow:
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение sa977 » 11 ноя 2013 19:44

Dmitry123, Именно по этому стараюсь не связываться, ни с твёрдыми припоями ни с подобными металлами.
Fishh, А что кожух(корпус) сверху, кроме сетки никакой больше не планировался?
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение tarator » 11 ноя 2013 20:29

никаво нислушай, говори типо так задумано. так и получаетсо стимпунк :-)
Перед тем как постить глупость на форуме - воспользуйтесь поиском. Возможно эту глупость постил кто нибудь до вас (c) LOR

tarator offline
God
Аватара пользователя
Сообщения: 1394
Зарегистрирован: 22 окт 2005 14:59
Откуда: C:\42 RUS (Кузбасс)
Вернуться к началу

Сообщение Fishh » 11 ноя 2013 20:33

Идея затянуть корпус металлом сплошняком ... как то не нравится. Вот думаю разделить корпус вдоль. Щель выполнить из другого метала, чтобы выделялся. Или из дерева, сегодня был занят, завтра залезу в мастерскую и там с кружкой кофе подумаю над вариантами ::-D:
У меня там стул вращающейся, вот и с кофе в руках покручусь бросая взляд на разное железо что то придумаю. :wink:
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение SuperAlexMod » 11 ноя 2013 22:47

Где все берут детали для стим панка? Неужели сами делают? Сори за оффтоп. :dontknow:
Тот сверху, глаголит истину :)
SuperAlexMod offline
Super Modder
Super Modder
Сообщения: 36
Зарегистрирован: 27 окт 2013 10:26
Откуда: Минеральные воды. Мухосранск мать его ><
Вернуться к началу
