Ламповый Dishonored

[devis offline]

Приветствую коллег)

Вдохновлённый игрушкой Dishonored, решил сваять усилитель для наушников, а далее и сами наушники по этой теме...

Услилитель будет ламповый с неким намёком на стимпанк

Схема была выбрана самая обычная, самая простая, с минимальными настройками...
http://cxem.net/sound/amps/amp98.php
Вот эта, собственно по ней и собиралась плата усилителя.

Начнём, хотя в начале всё просто:

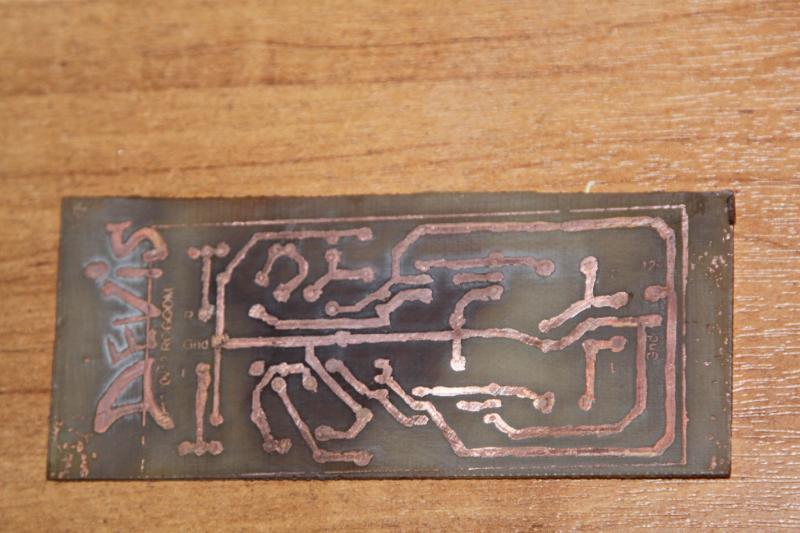

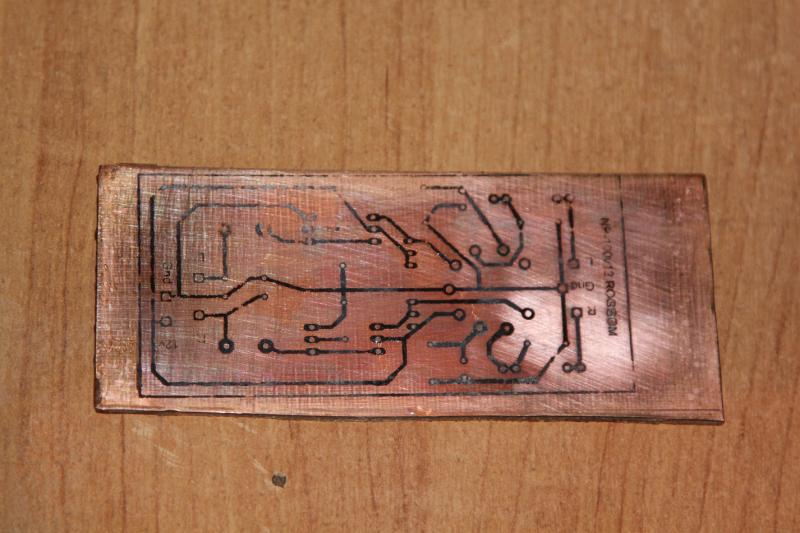

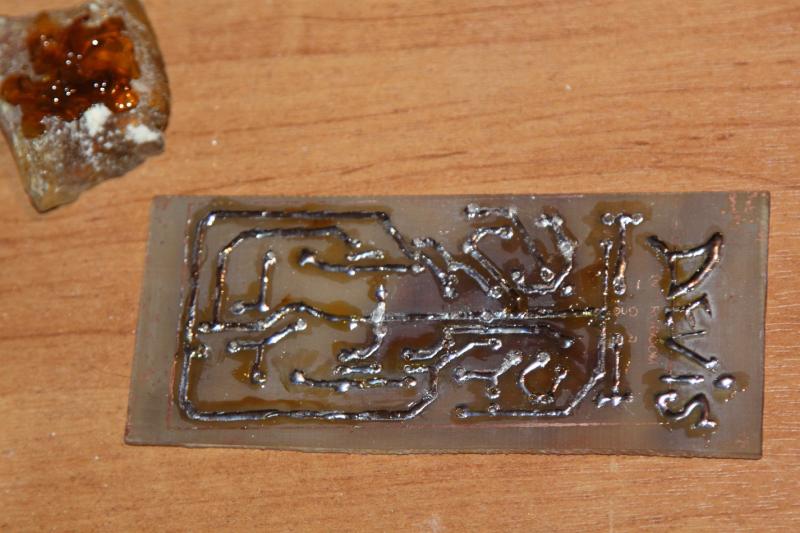

При помощи обычного ЛУТа изготавливаем печатную плату. Тут совершенно не на чем останавливаться, так как большенство и так знают что да как, а кто не знает гугл в помощь :wink:

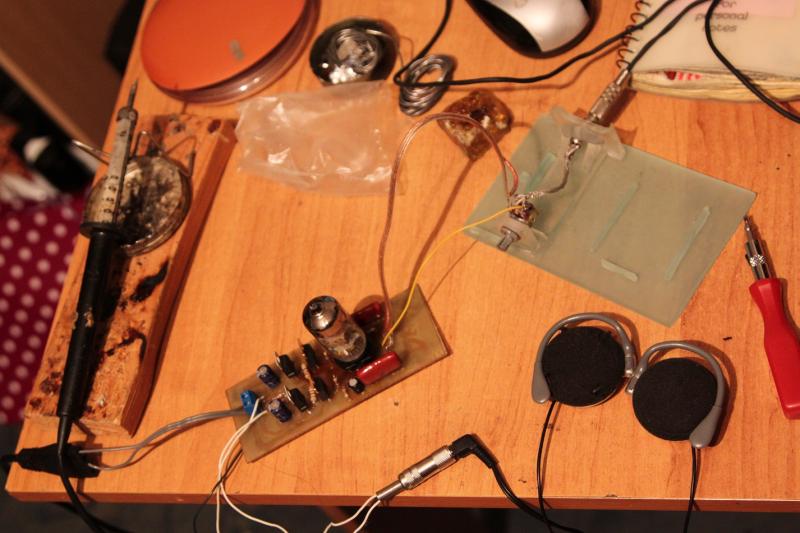

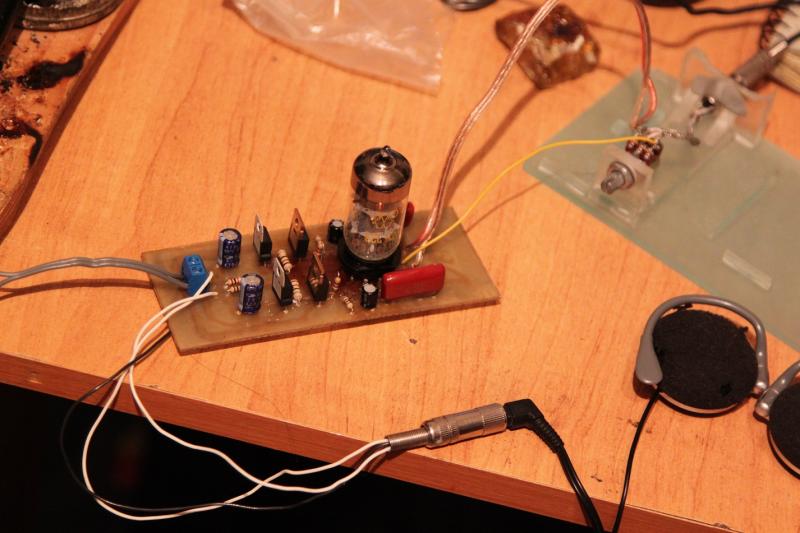

Далее собираем и тестим. Тут тоже всё просто и обычно:




Звук хороший, никаких помех нет :super:
Если учесть что он для наушников и ничего лишнего не слышно в этих самых наушниках, то сборкой доволен

К слову для аудиофилов: усилитель не претендует на премию лучший, так как является обычным усилителем для компа, не было никаких тестов, кроме теста для моих ушей, который усилитель прошёл на 100% :wink:

Теперь будем заниматся корпусом)

[Dmitry123 offline]

devis, тоже взялся за гибрид под небольшие колонки — заразили паразиты. ::-D:

[devis offline]

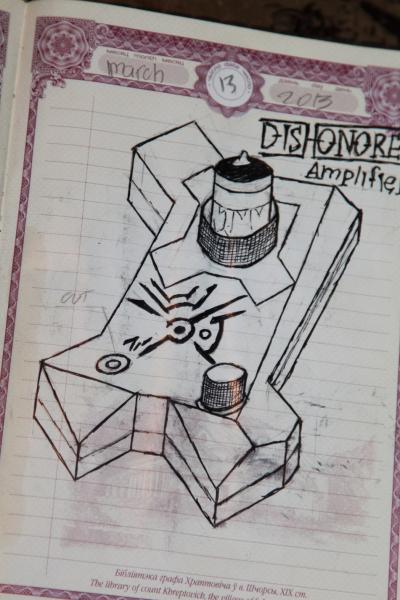

Нашёл эскиз усилителя, не факт что будет выглядеть именно так, но всё же)

[sa977 offline]

Я конечно в электронике полный < 0 >, но вот корпус интересно поглядеть :D

[devis offline]

Постараюсь не разочаровать)

[Green_and_fat offline]

Чуваааак, осиль фоторезист, ну и хлорное железо - зло, особенно порошковое, если уж травишь ХЖ - лучше в виде соли (шестиводное) бери. Сам в шоке будешь от качества печатных плат.

[devis offline]

Green_and_fat, спасибо, учту)

[devis offline]

Продолжим)

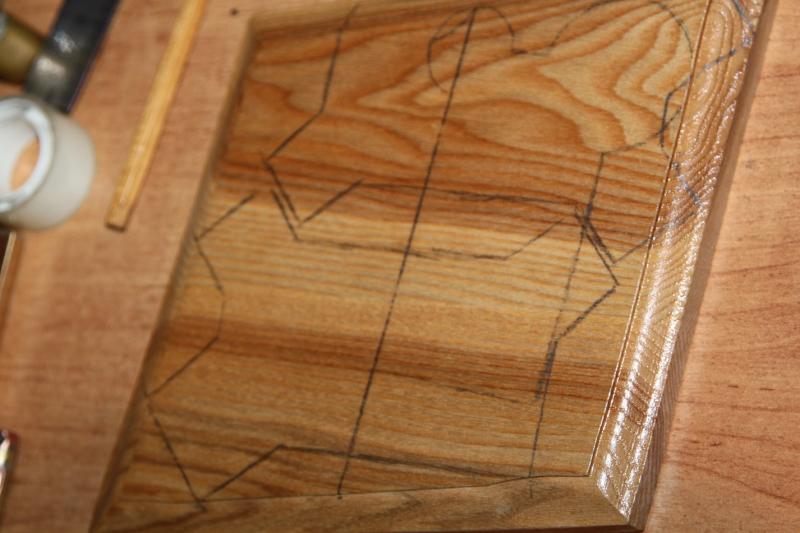

Выбираем деревяшку для будущего корпуса и размечаем её:

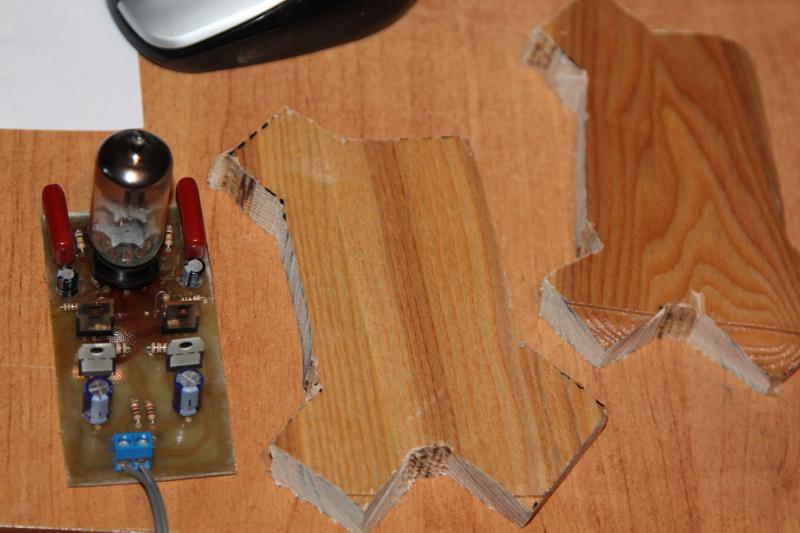

Собственно потом берём пилу и разрезаем её:

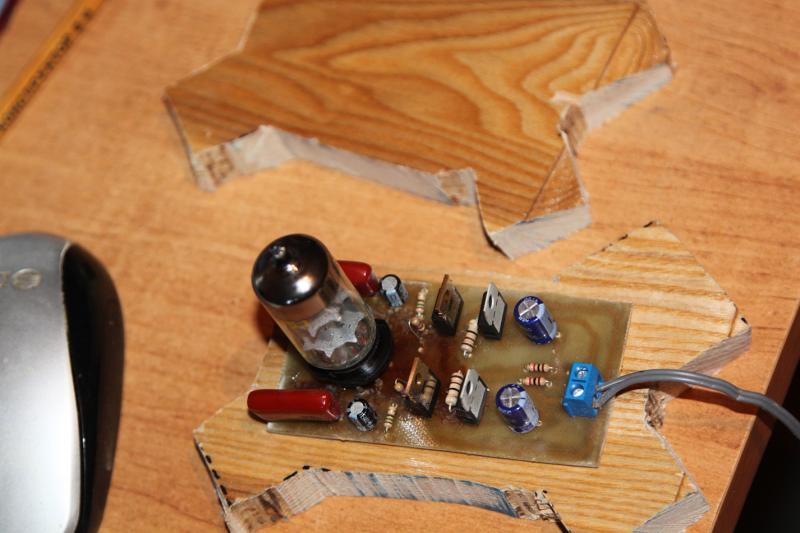

Верхняя часть пока не нужна, а к нижней примеряем нашу плату:

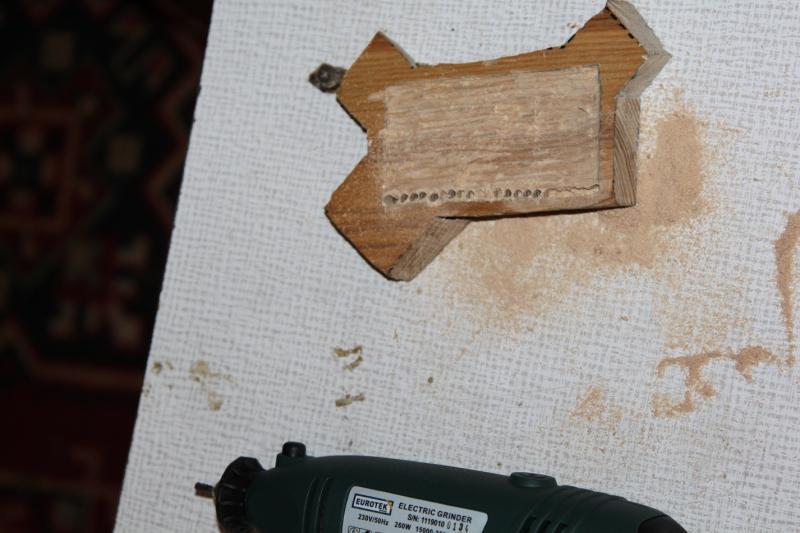

Далее берём нехитрый бур и насверливаем углубления:

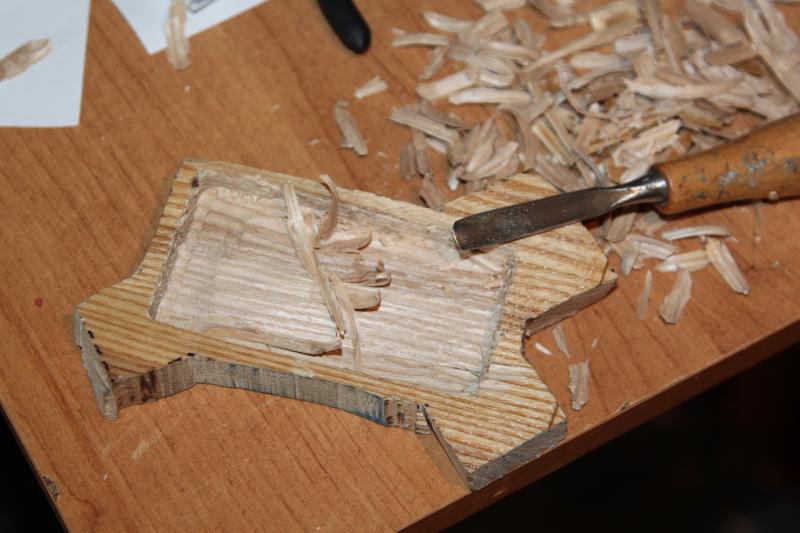

Дело близилось к вечеру, да и шуметь не хотелось после работы, поэтому взял более тихий инструмент, что бы закончить...:


посидев несколько десятков минут, понимаешь какой титанический труд делали наши предки :insane:

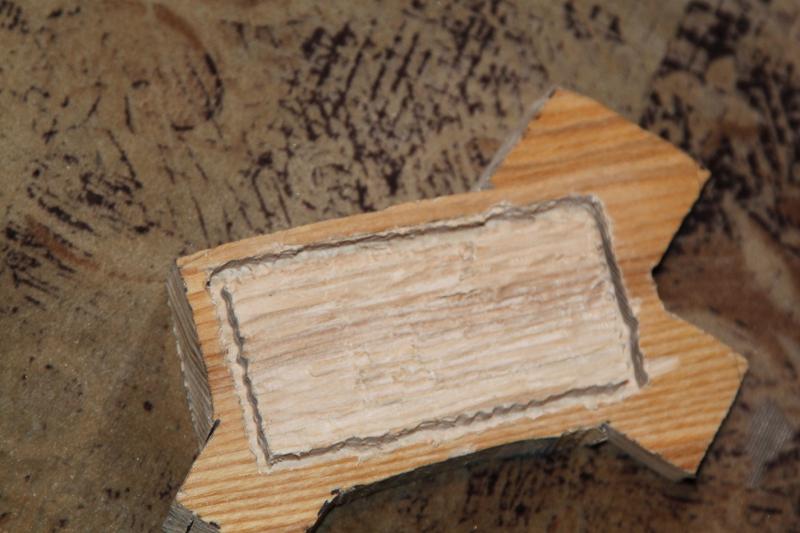

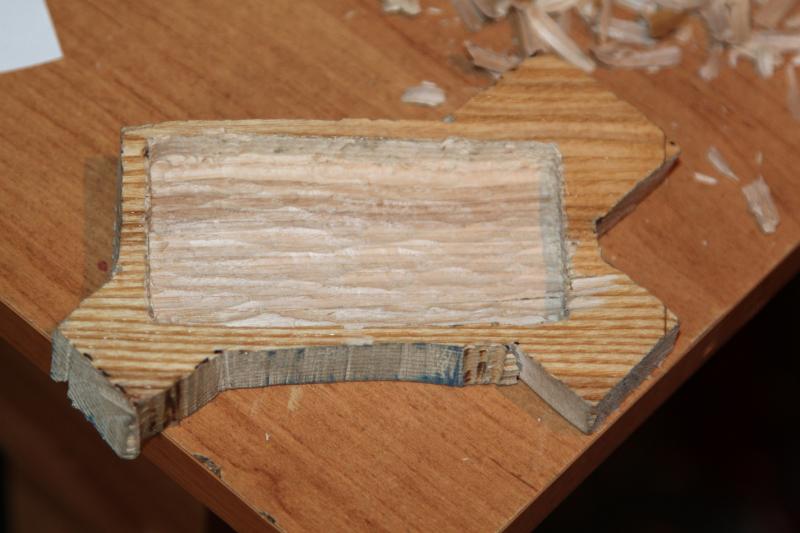

В итоге получилась отличная ямочка, куда и засовываем нашу плату:


.................

[devis offline]

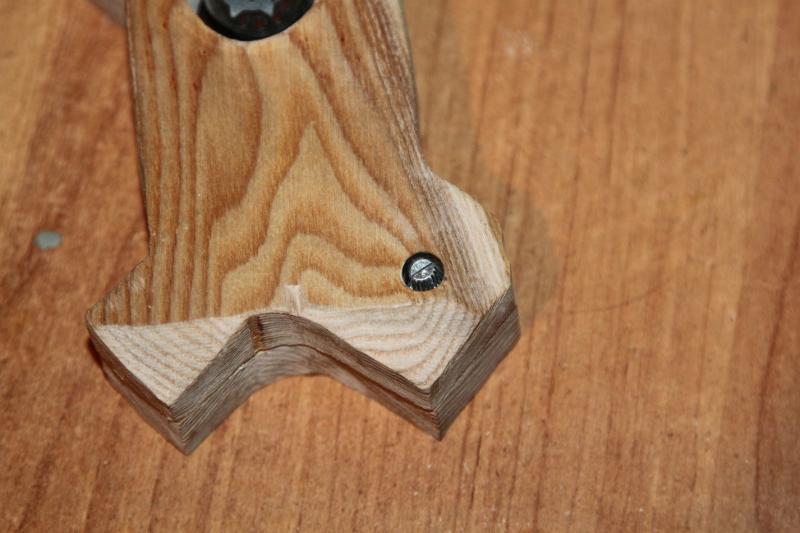

Вытачиваем верхнюю часть и подгоняем её под нижнюю

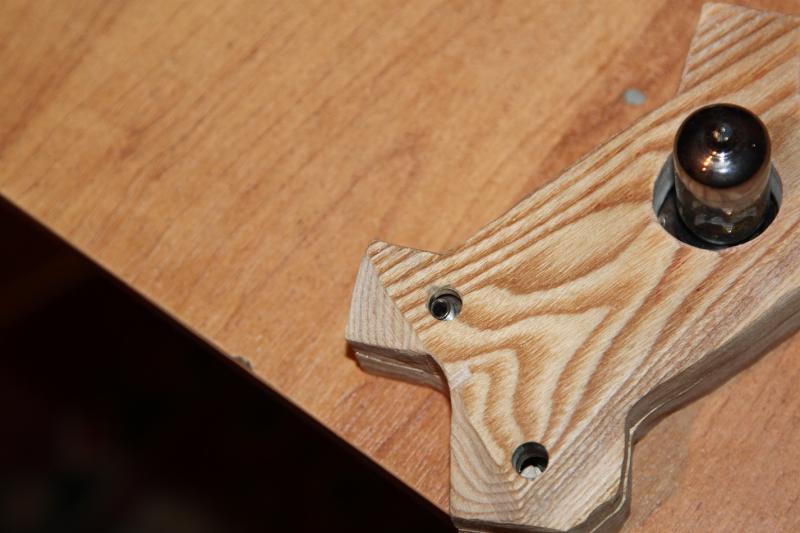

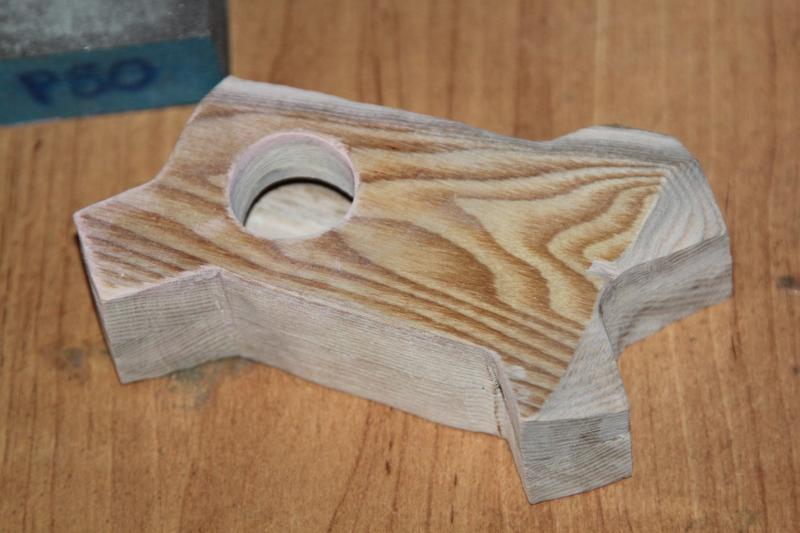

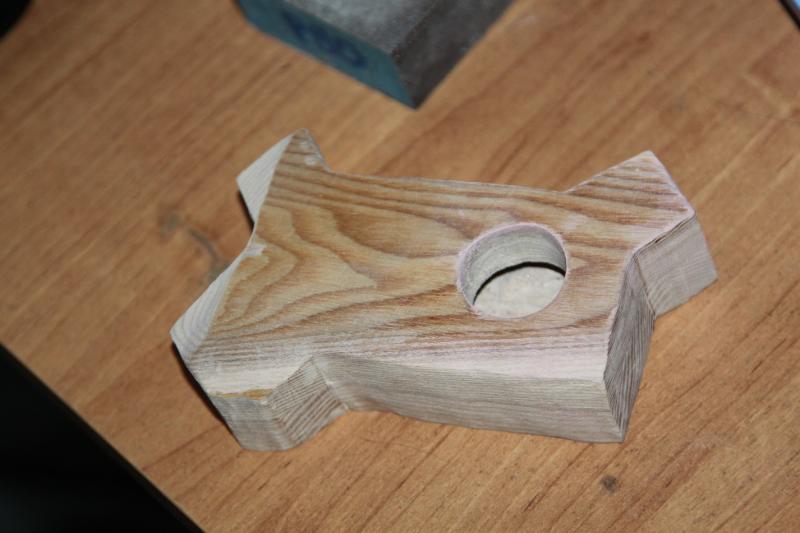

Также делаем отверстие под лампу:

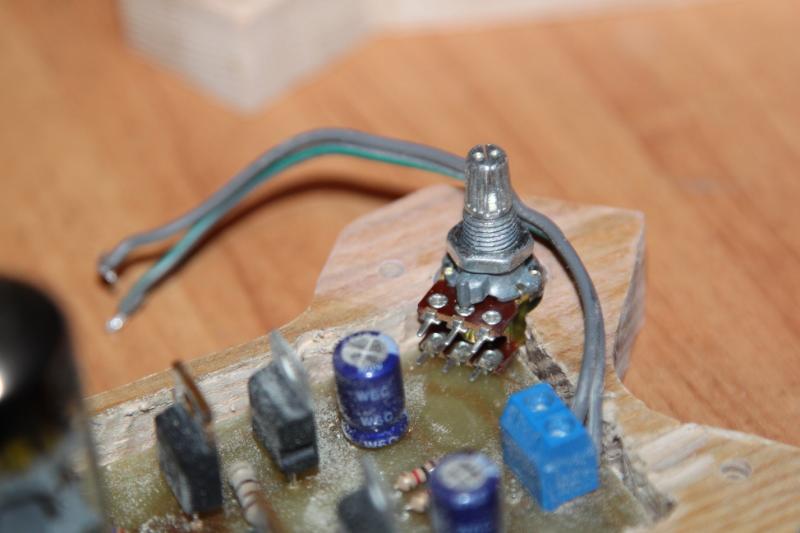

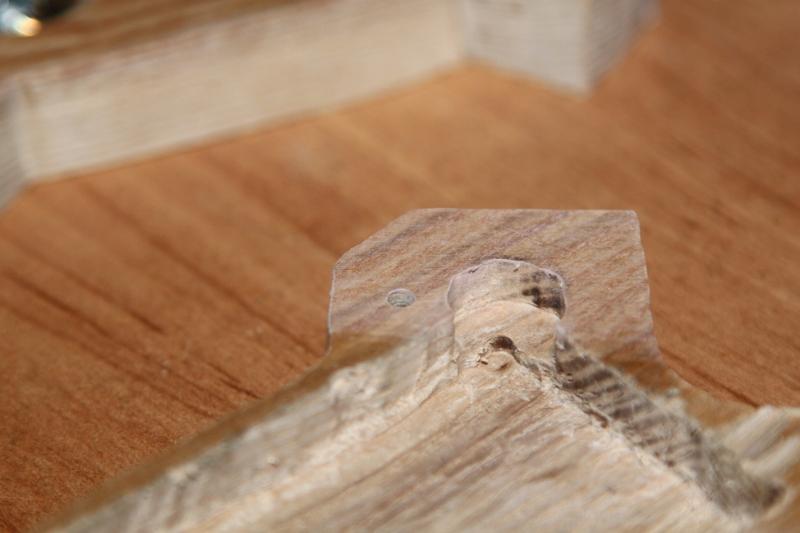

Далее делаем углубление для регулировки громкости и примеряем сам резистор:

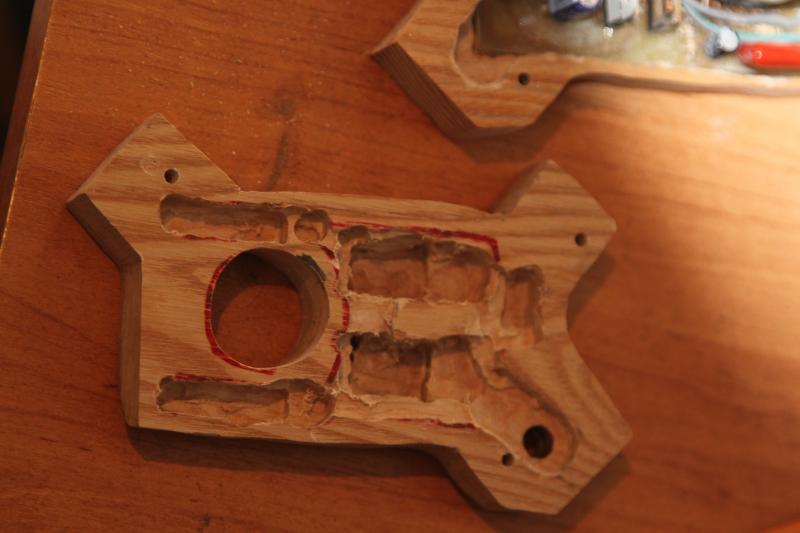

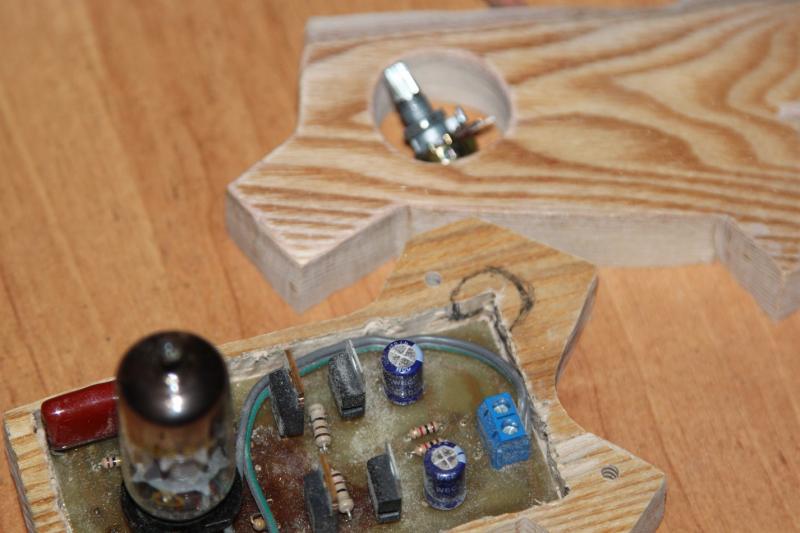

Далее проделываем выемки для элементов которые выперают, и проделываем отверстия под резистор и разьём для наушников:





На это "черновая" работа над деревом закончена....

[devis offline]

Сегодня сделал штучку под лампу, незнаю как её обозвать...

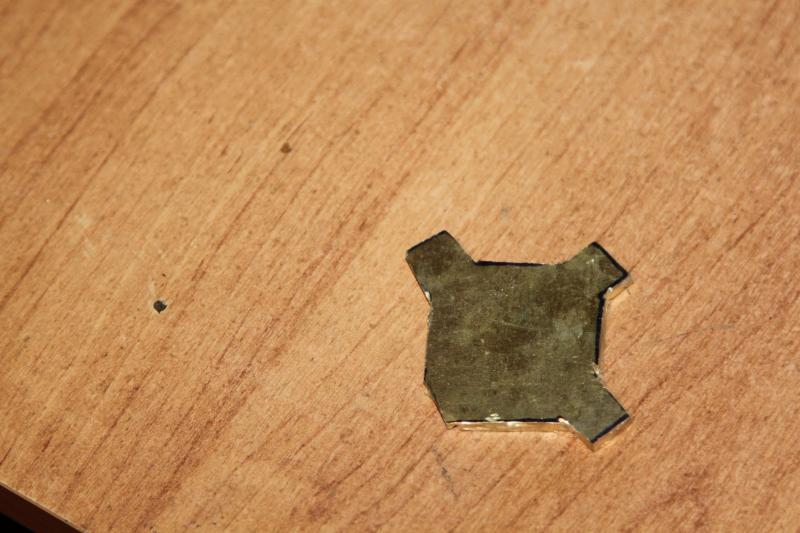

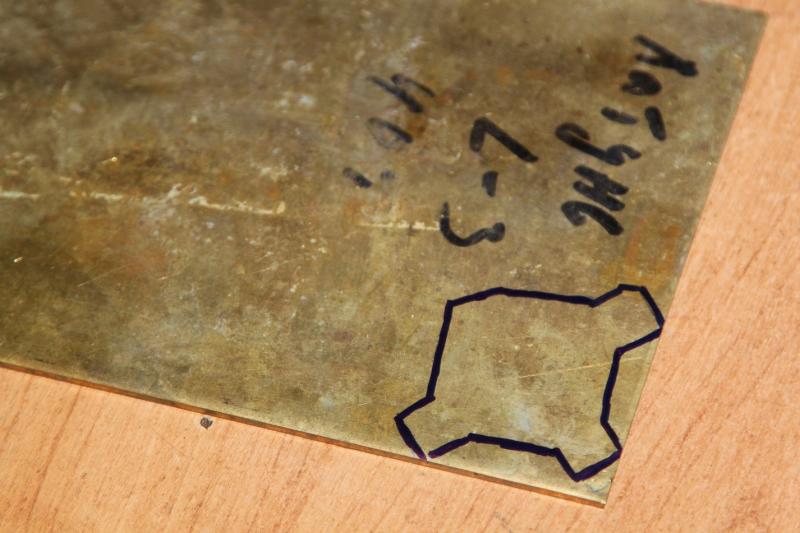

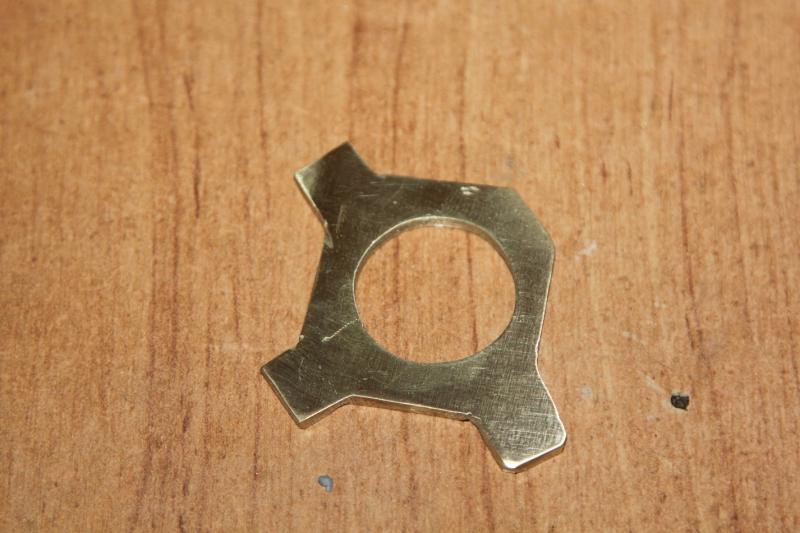

из куска латуни выпиливаем нужную форму:

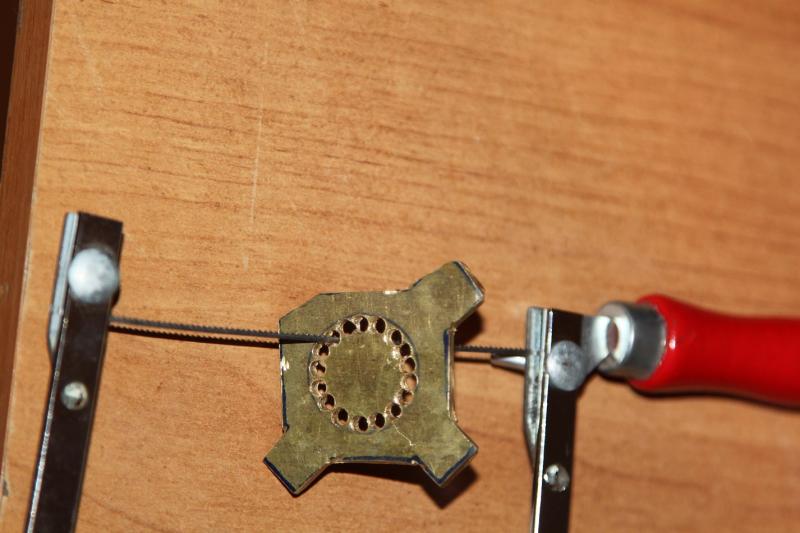

Далее насверливаем отверстий и получаем большое отверстие для лампы:

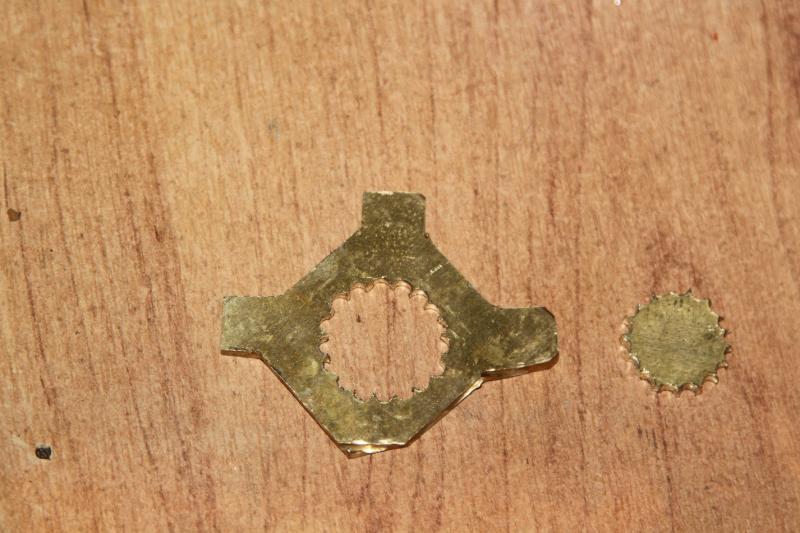

Далее просто ровняем большое отверстие до нужного результата:

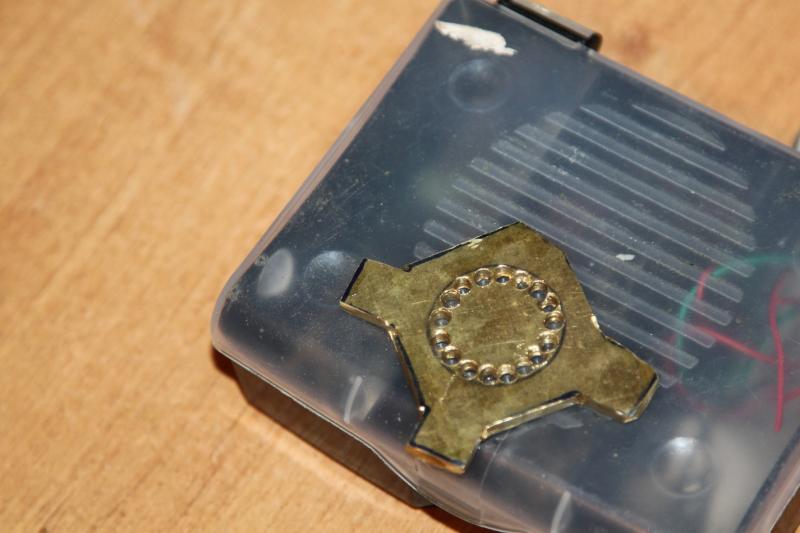

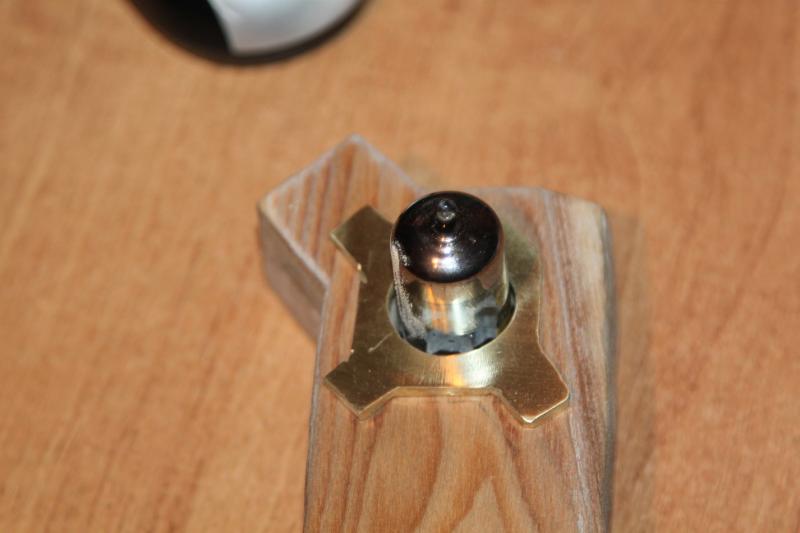

И примеряем к нашей лампе:

[sa977 offline]

Можно фаску посильней снять, чтобы пропил лишний ушёл (на латуньке).

[devis offline]

будет ещё вытравливатся рисунок, а там посмотрим)

[sa977 offline]

Тоже хочу как нибудь травление опробовать. Уже и статьи разные изучил, но пока не как не решусь чего то.

[devis offline]

не уверен что получится у меня нормально, я только платы травил, глубокую гравировку ещё не пробовал...

[sa977 offline]

В любом случае стоит попробовать, может получится.
