Флешка "Фонарь"

Сообщение sa977 » 23 мар 2013 23:04

Доброго времени суток, друзья! Вот снова понравилась мне и вдохновила на работу вот такая вот картинка.


Это фонарь. Вот и задумал я сделать флешку, похожую на него. Опять же, не один в один, а с изменениями. Но будет похоже.

И так начну.

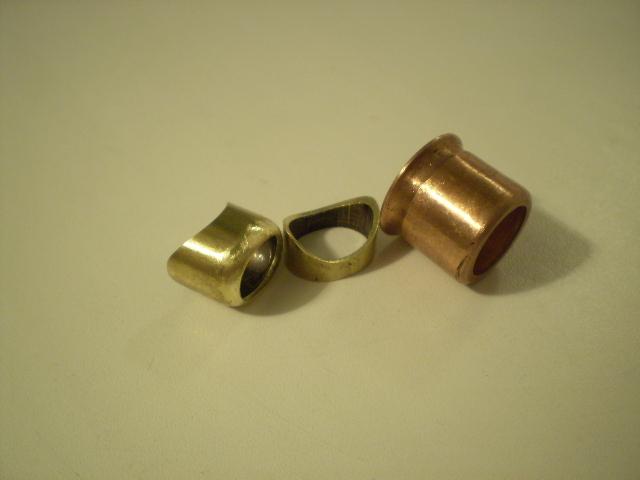

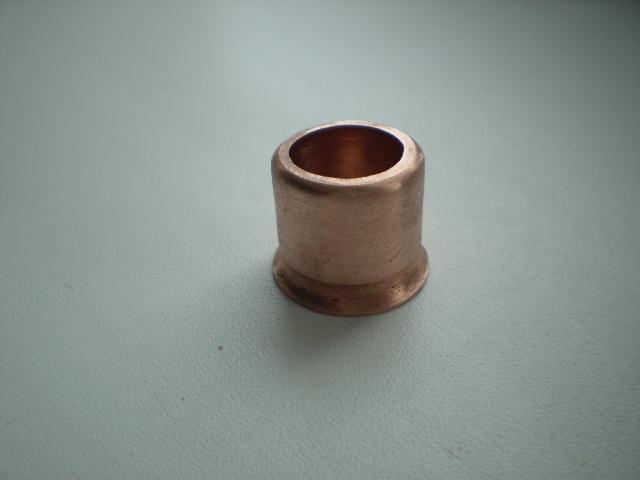

Как всегда материалы и стиль традиционные - стимпанк. Остатки латунной трубки и медная трубка от кондиционера.
Это основные детали корпуса, ну кроме колпачка конечно.

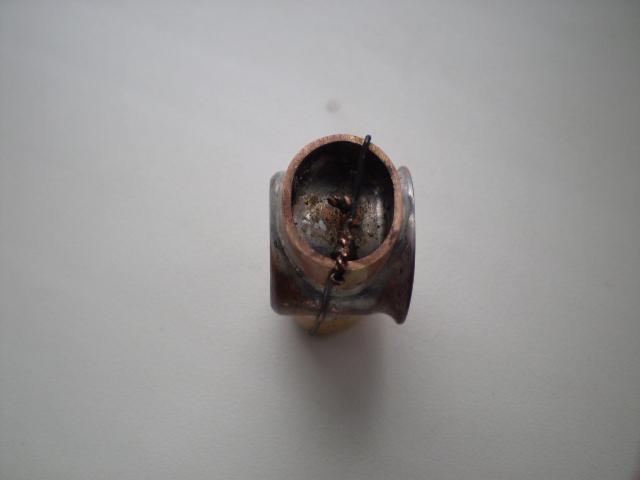

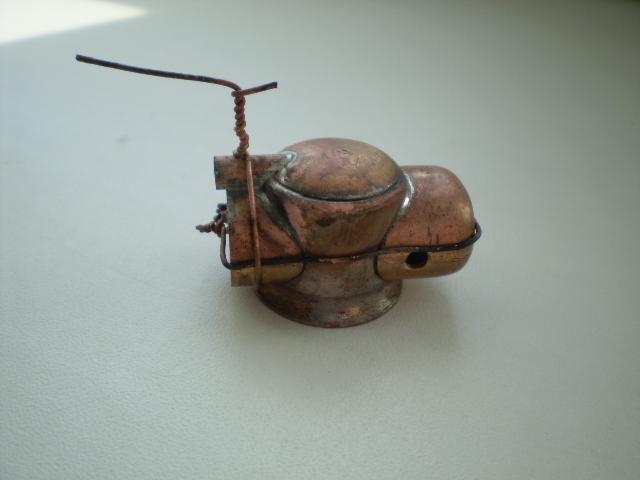

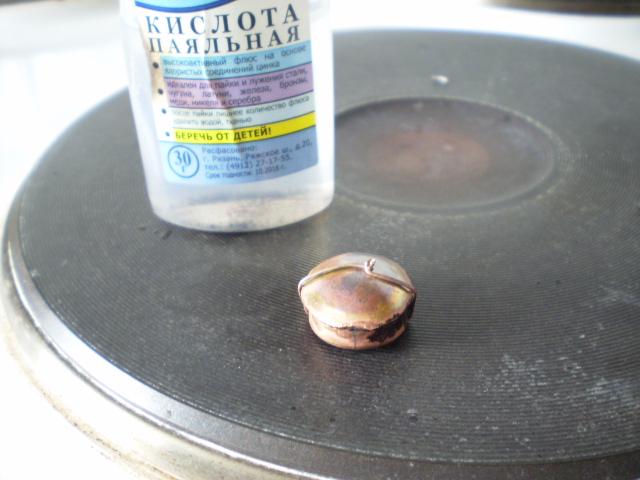

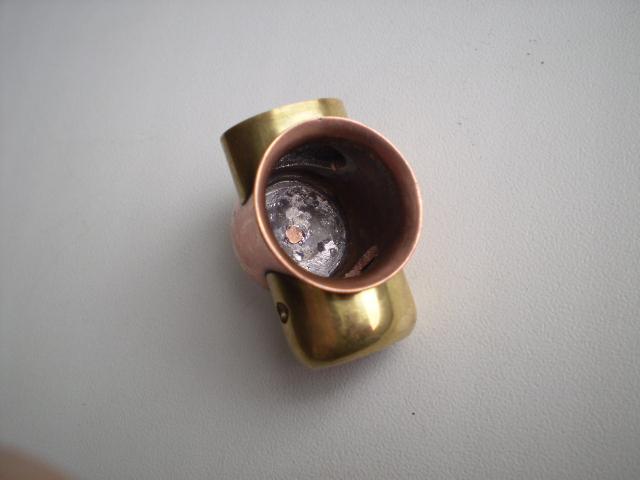

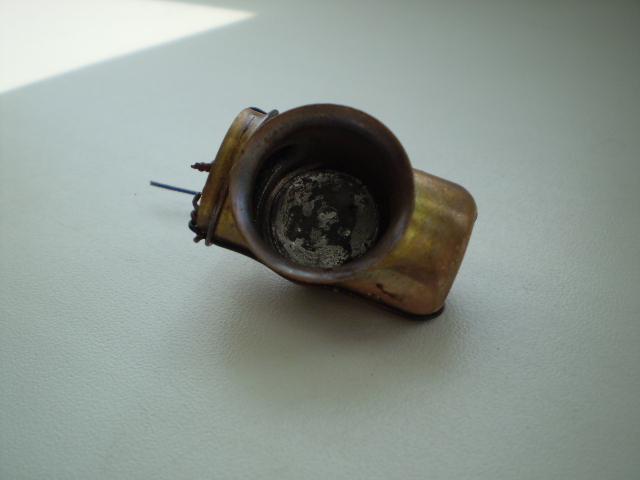

Теперь всё это дело предстоит спаять. Использовал кислоту и простой припой. Нагревал горелкой.

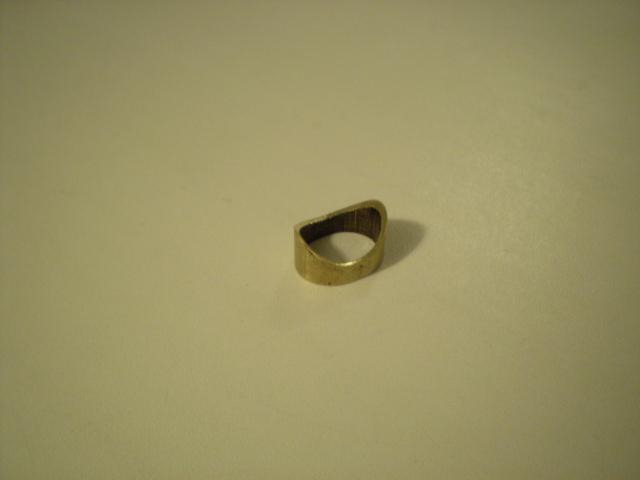

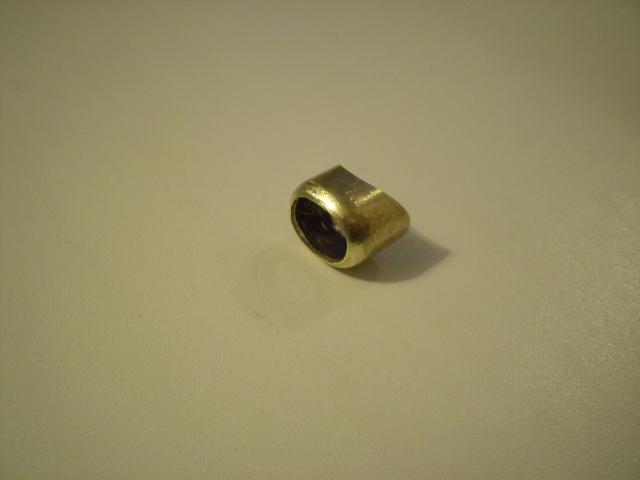

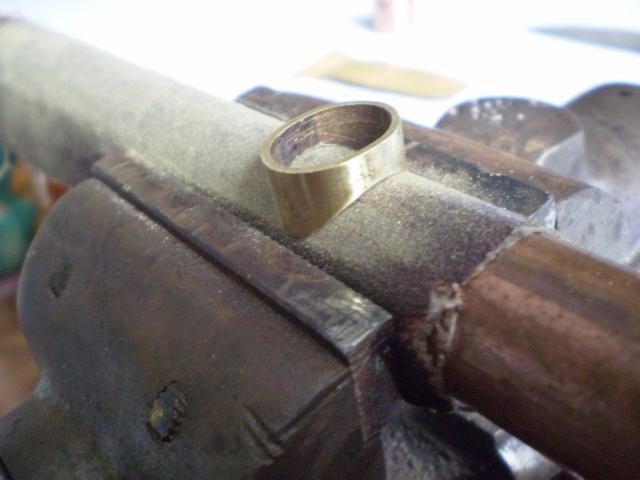

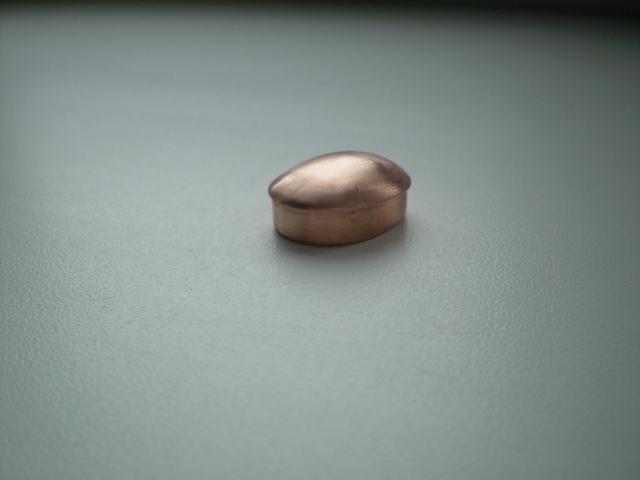

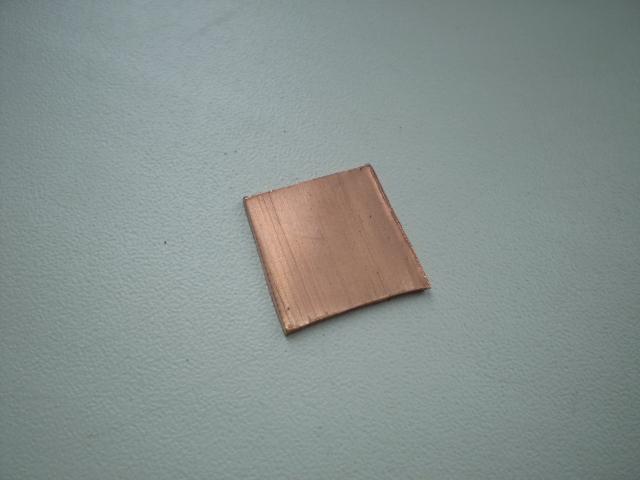

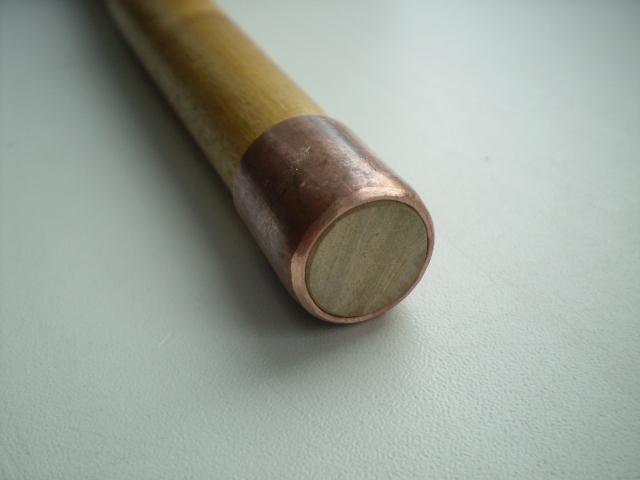

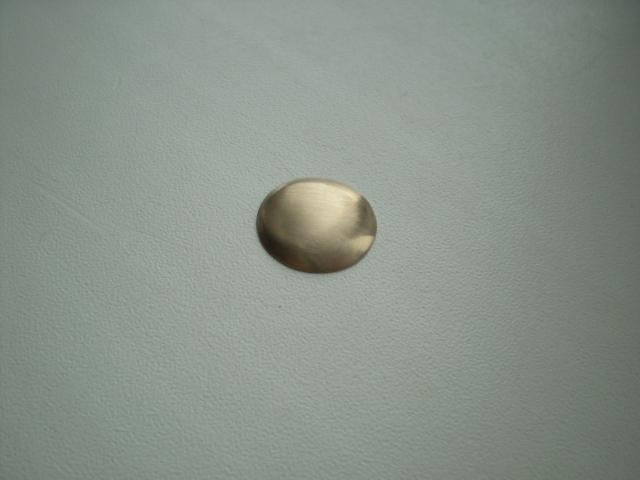

Ещё детальки.

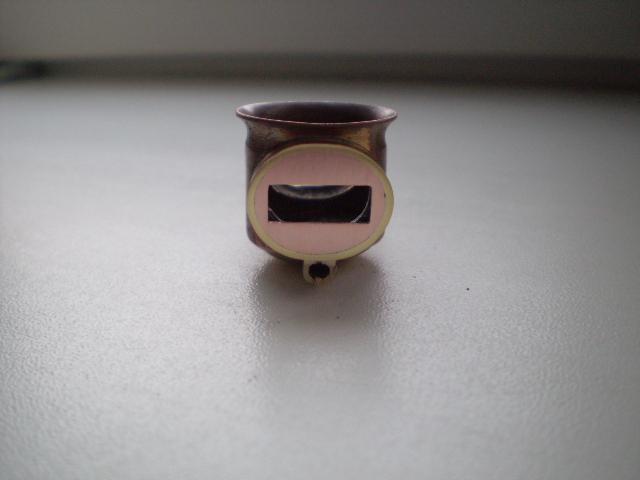

Проточил отверстие для флешки.

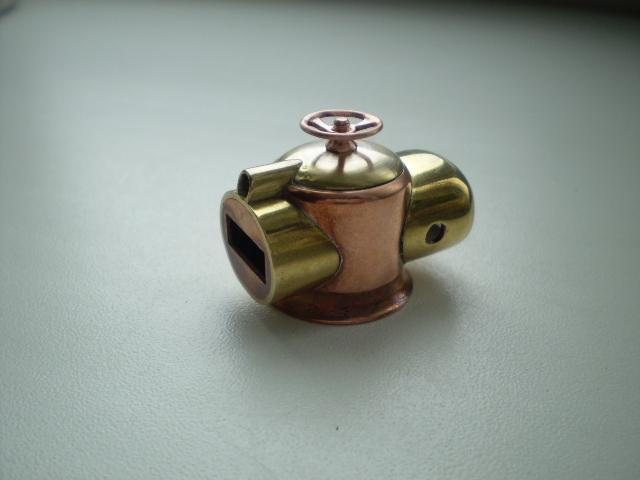

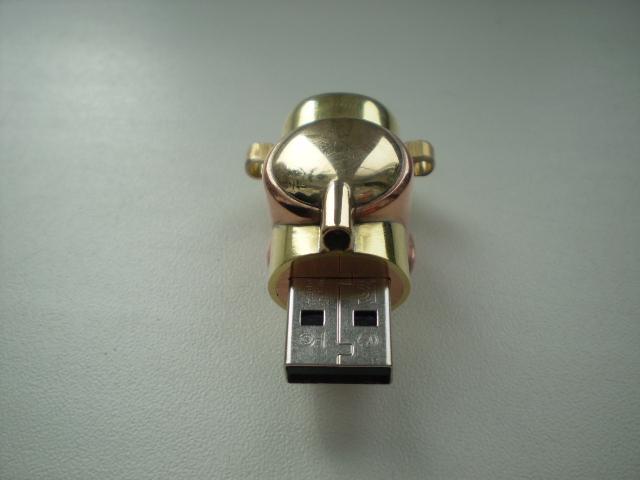

Ну вот, что получилось на сегодняшний день.
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение F0RESTER68 » 24 мар 2013 17:43

gud
О_О боятся, а руки DELают!
F0RESTER68 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 205
Зарегистрирован: 04 ноя 2010 18:59
Откуда: Тамбов
Вернуться к началу

Сообщение devis » 24 мар 2013 18:04

как всегда непонятно, что будет в итоге)
но думаю как и всегда отличный результат)
не важно кто я, важно что я делаю...
devis offline
God
Аватара пользователя
Сообщения: 1125
Зарегистрирован: 29 окт 2008 20:15
Откуда: Минск
  • ICQ
Вернуться к началу

Сообщение sa977 » 24 мар 2013 19:42

F0RESTER68, devis, Спасибо! Буду стараться.
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение sa977 » 24 мар 2013 20:11

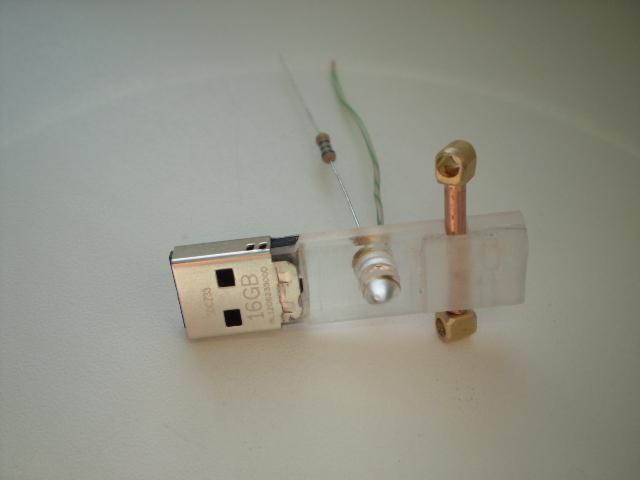

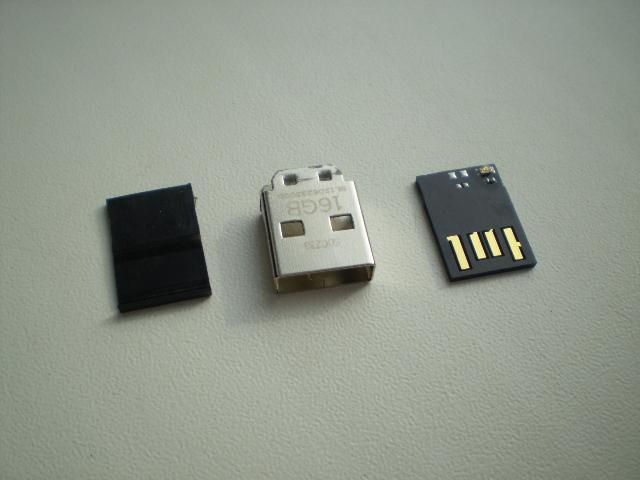

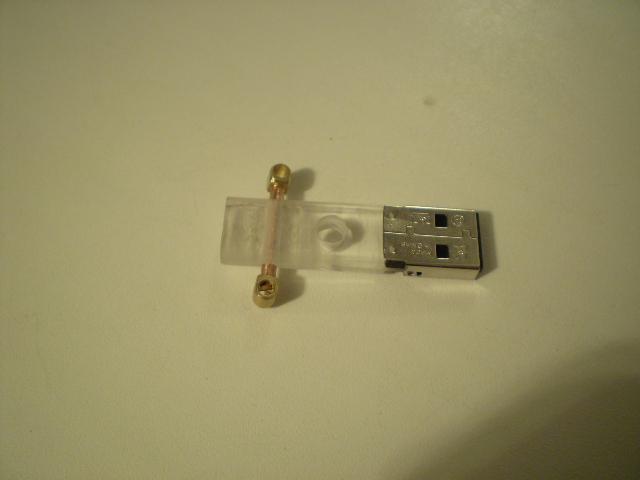

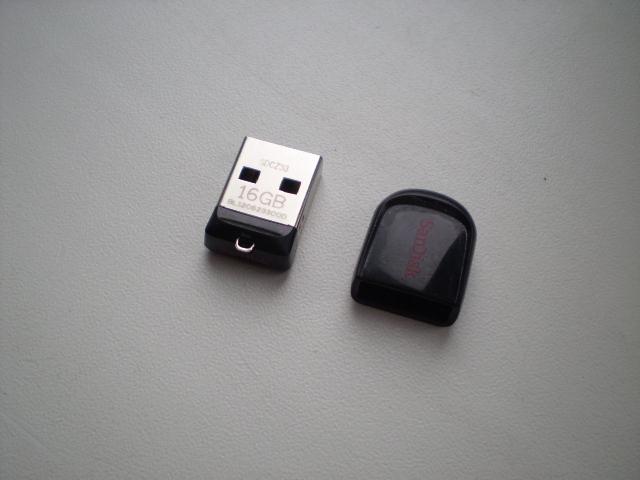

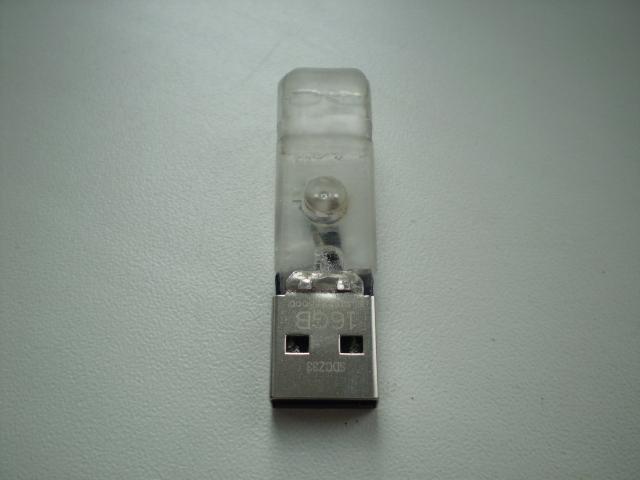

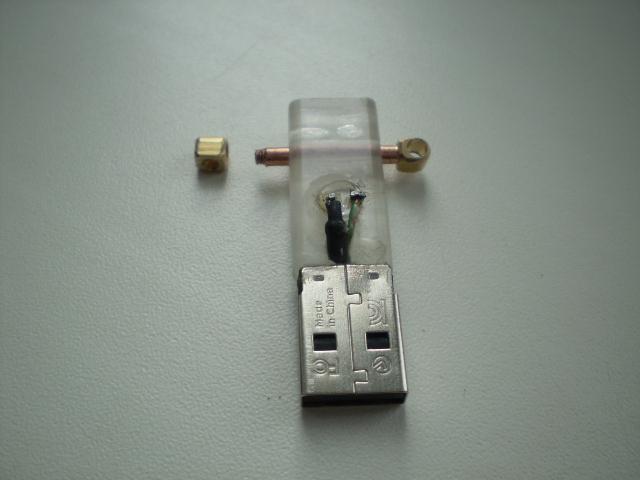

Начинка.

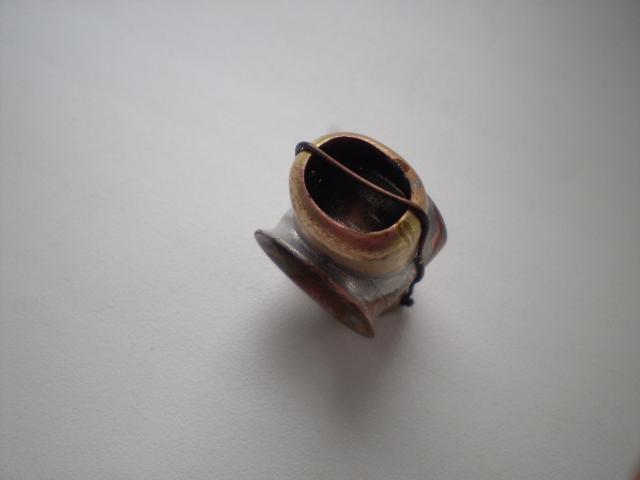

Направляющие для ручки, они же будут крепить начинку.

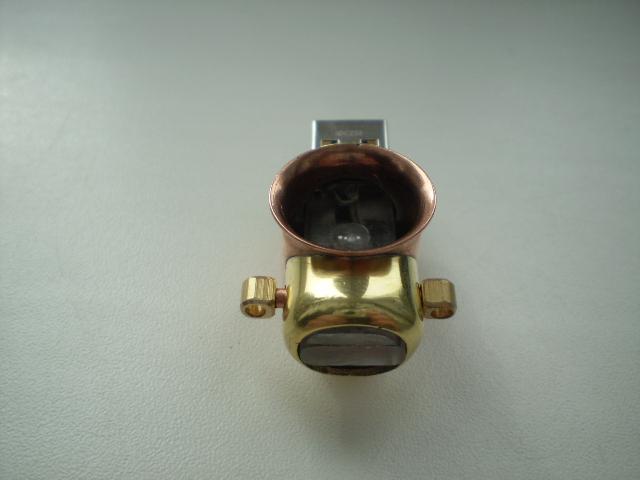

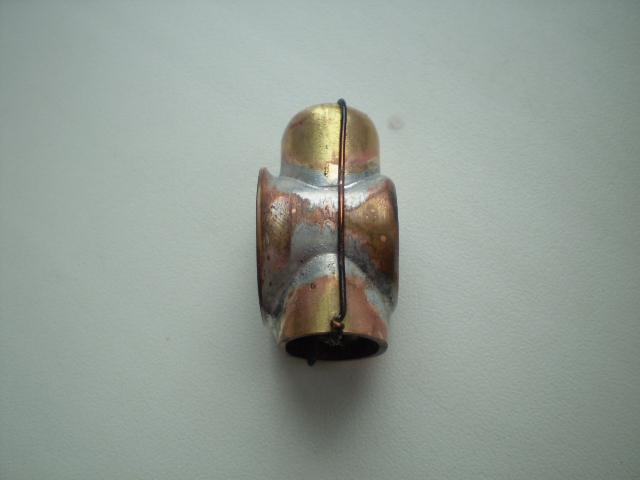

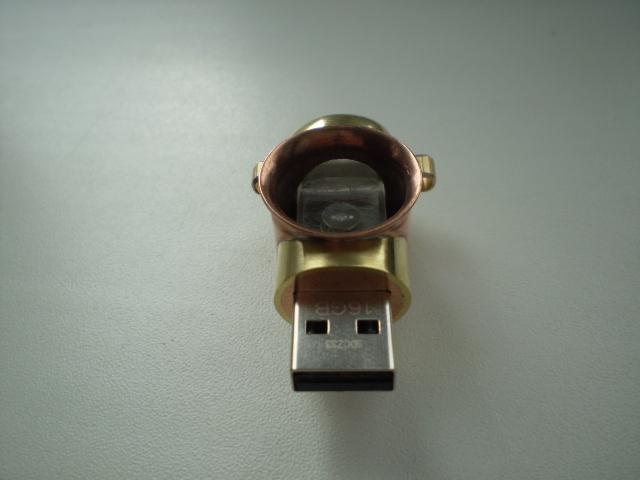

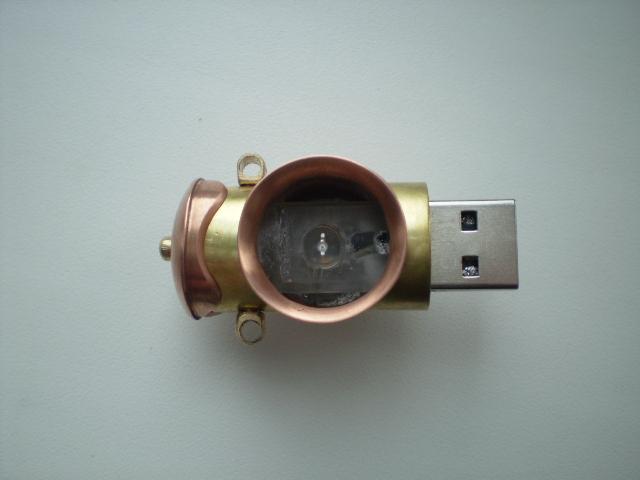

Счистил лишний припой, всё обработал и примерил начинку.
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение MODpetruha » 25 мар 2013 13:06

всегда поражался настолько "ювелирными работами",круто gud
люблю и восстанавливаю древние компы и все связанное с ними
MODpetruha offline
Super puper Modder
Super puper Modder
Сообщения: 68
Зарегистрирован: 15 мар 2013 21:25
Вернуться к началу

Сообщение barzik47 » 25 мар 2013 14:49

И снова слежу с нетерпением :beer:
barzik47 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 205
Зарегистрирован: 30 май 2011 19:06
Откуда: г. Бийск
Вернуться к началу

Сообщение sa977 » 25 мар 2013 19:34

А я уж думал мои железяки уже приелись. Хотел следующую с деревянными элементами делать. ::-D:
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение barzik47 » 25 мар 2013 20:55

Делай!!! Будет очень интересно посмотреть :shy:
barzik47 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 205
Зарегистрирован: 30 май 2011 19:06
Откуда: г. Бийск
Вернуться к началу

Сообщение sa977 » 25 мар 2013 21:39

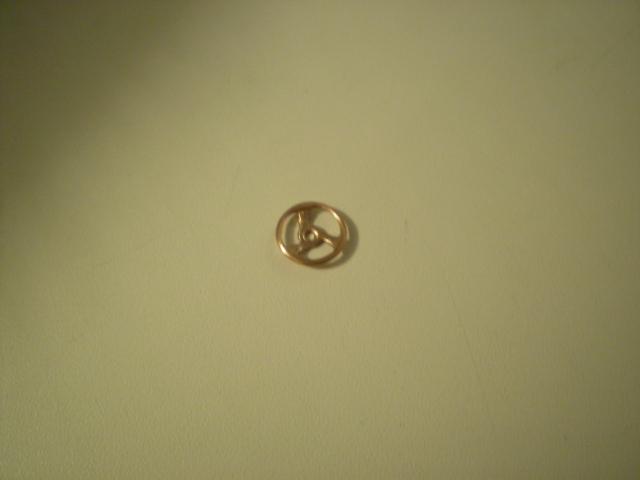

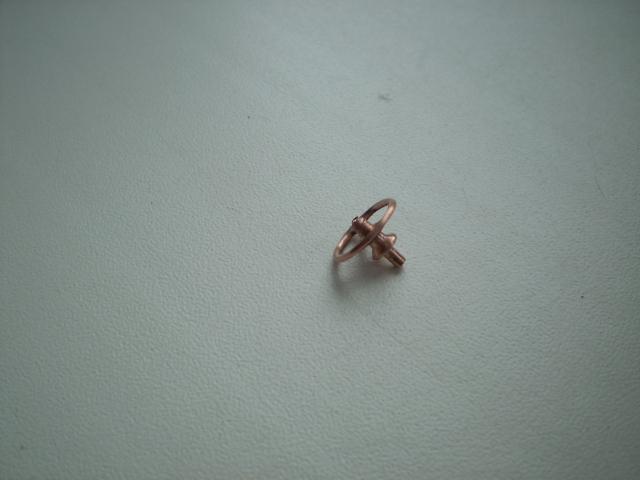

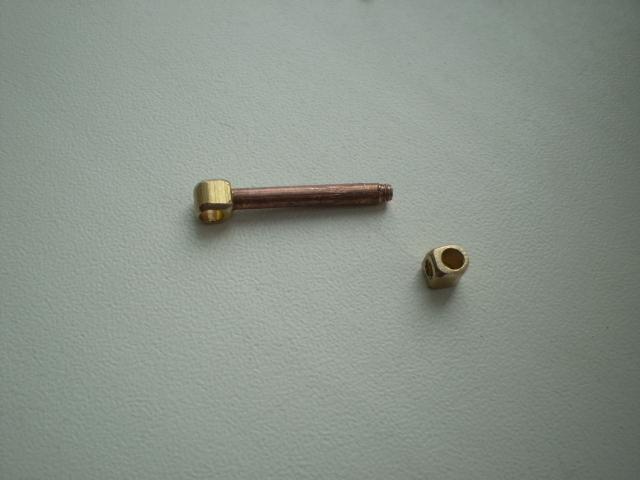

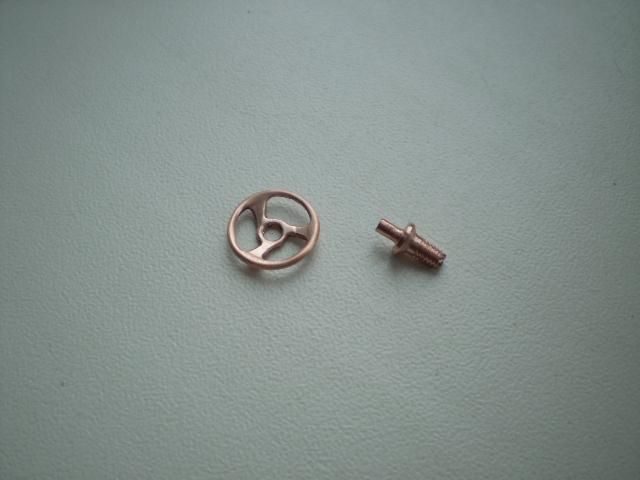

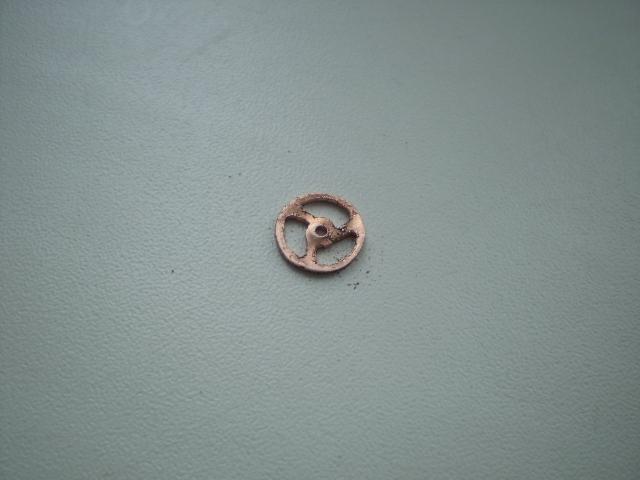

Вентиль, ну или задвижка подачи и регулировки топлива.

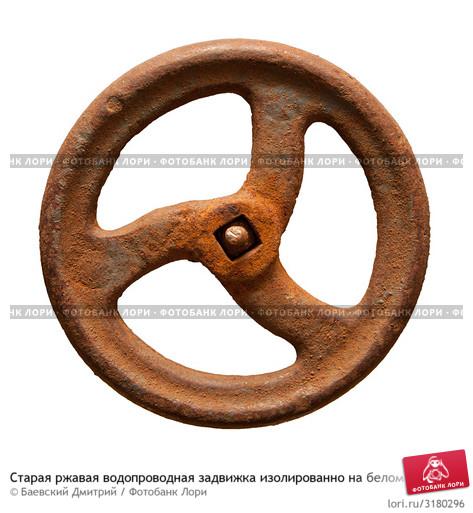

Уж очень понравился вот такой. Думаю будет к лицу.

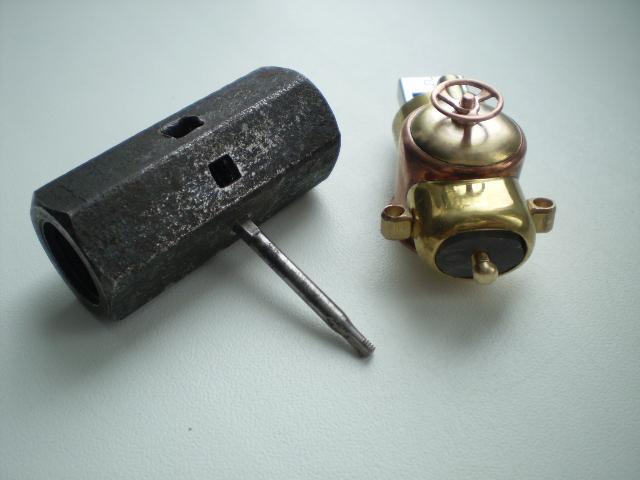

Сам вентиль держится на резьбе М2.5, в корпусе расклёпан и запаян.

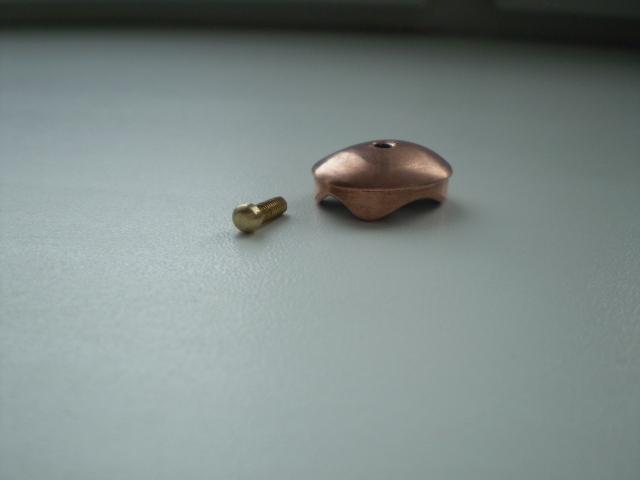

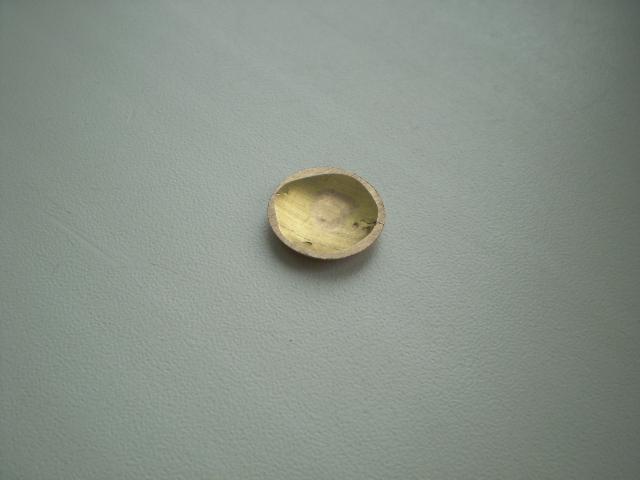

Теперь верхняя крышка.

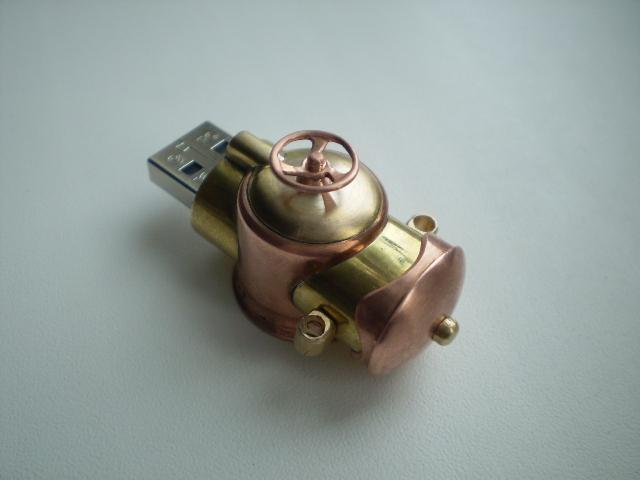

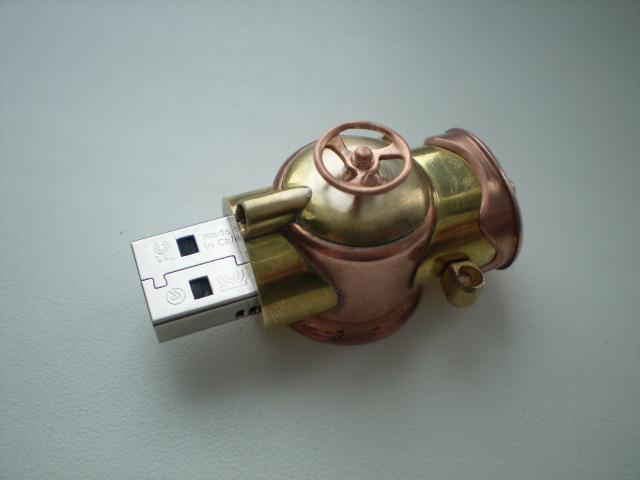

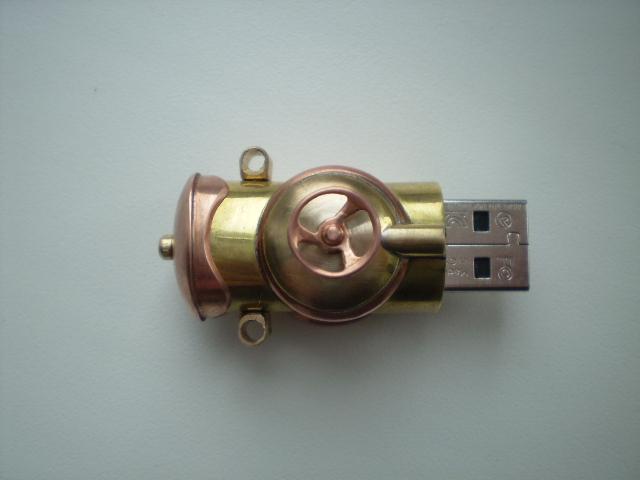

Ну вот, пока как то так :D
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение ai_ » 25 мар 2013 21:44

эпик
http://aiologs.net
ai_ offline
God
Аватара пользователя
Сообщения: 2464
Зарегистрирован: 10 мар 2009 15:41
Откуда: СПб
Вернуться к началу

Сообщение sa977 » 25 мар 2013 21:52

ai_, лиш бы не "фейл" :lol: Спасибо!
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение Garden » 26 мар 2013 13:27

sa977, Эх блин крутяк :super: ))мож тоже на латунь да медь перейти )))ну их это дерево и кость))
Garden offline
Ultra Modder
Ultra Modder
Сообщения: 220
Зарегистрирован: 11 май 2012 16:39
Откуда: Иркутск
Вернуться к началу

Сообщение LiboV » 26 мар 2013 13:49

Так вот о каком новом свеженачатом проекте ты говорил, а я уж думал ты решил его зажать ::-D:
Я все еще не оставляю надежды принять участие в процессе, но пока со временем не оч...

Я работа как всегда gud Жду продолжения!
"Взялся что-то делать - делай хорошо, либо не берись вовсе!" (A. LiboV (c))
***
"Совершенство складывается из мелочей" (Michelangelo)
LiboV offline
Mega Modder
Аватара пользователя
Сообщения: 579
Зарегистрирован: 01 июл 2011 08:44
Откуда: г. Москва
Вернуться к началу

Сообщение Green_and_fat » 26 мар 2013 13:52

Ну собсно если флеху доставать не планируется - залить всё это дело эпоксидкой под вакуумом, чтобы полоса оргстекла не торчала. Можно даже в эпоксидку немного зелёнки капнуть, или наоборот отечественно желтушной заливать.

P.S. Руки у автора откуда нужно растут.
Green_and_fat offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 271
Зарегистрирован: 18 янв 2012 12:34
Вернуться к началу
