Картридер "Огнемёт"

[GN offline]

Очень отлично всё получается! Завораживающе! gud Очень нетерпится уже посмотреть готовый результат!! )))

[sa977 offline]

GN, Думаю готовый результат ещё не очень скоро будет готов. Времени катастрофически не хватает. Да ещё не всегда всё гладко и с первого раза получается (это на фотках и в ворклоге всё хорошо и быстро) :D
А по существу осталось сделать:
-Манометр с штоком на резьбе
-Припаять два колпачка к самому корпусу (чтобы с них ещё ничего не отвалилось)
-Поработать первый раз с кожей (ремешки, с застёжками со спичечную головку)
-Ну уж обработку наждачкой, пастой гои и патинирование считаю мелочью жизни.
- Да и по мелочи чего нибудь как всегда наберётся (по типо не зажигается) :weep:

[GN offline]

[quote="sa977"]...по типо не зажигается.... :weep:

[sa977 offline]

GN, Спасибо, но именно так всегда и настроен, когда берусь за работу. Иначе после первой же неудачи, всё полетело бы в помойку :D
Но неожиданные курьёзы все же иногда случаются. В начале очень долго не мог понять, почему слабая искра? Не хватало её зажечь газ и всё тут. И проводок на толстый менял, и медный ставил, и нихромовый, и пьезоэлемент другой ставил, не горит и всё тут. Проблема решилась добавлением провода от корпуса пьезоэлемента к корпусу горелки. Банально, но факт. Если долго мучиться, что нибудь получиться :wink:

[astana offline]

sa977, что сказать....Могёш :D Эт талант...его развивать надо и не каждому дано. тоже хочу так...терпения и выдержки тоесть у меня с этим проблема :weep: ...если чё не получается закидываю в долгий ящик.. у меня с круглой флешкой так получилось...но когдани будь я её достану и тогда :lol:
настрой нужен и времени чуток свободного..эхх

[Tormentos offline]

Прекрасная работа, да еще и с такими мелкими деталями :super:

[sa977 offline]

astana, Терпение тоже как и талант, развивать нужно. На своём опыте убедился :D Tormentos, Спасибо! Мелкие детали конечно не планировал, но по ходу дела само так вышло. Вообще чертежей не составляю, фантазирую и добавляю детали по ходу дела. По месту и на глазок, как говориться. А пропорции уже сами диктуют размер деталек. Порой и сам поражаюсь. А делать надо, пути назад то нету :wink:

[sa977 offline]

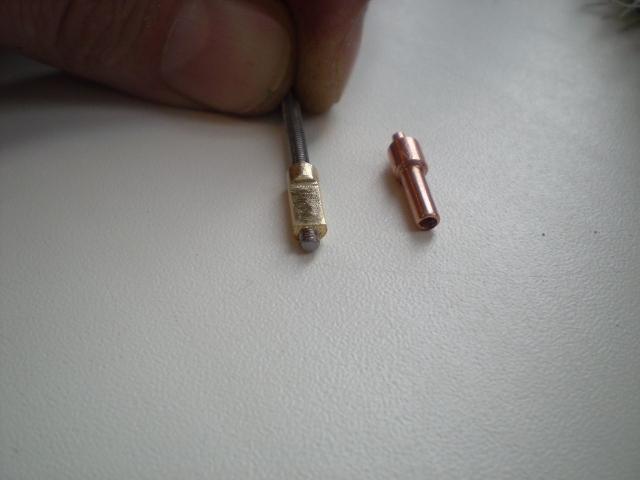

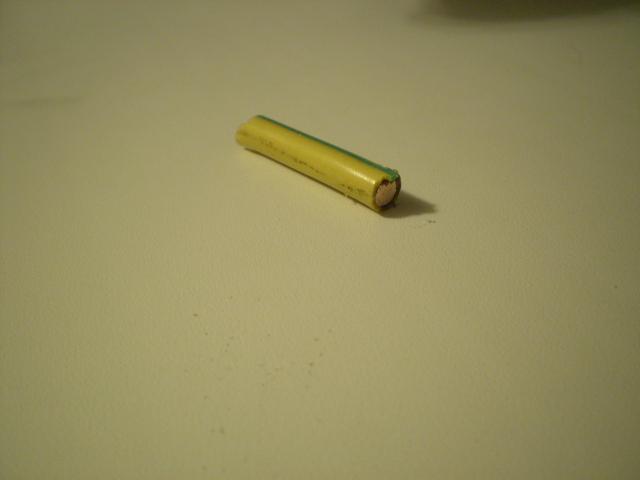

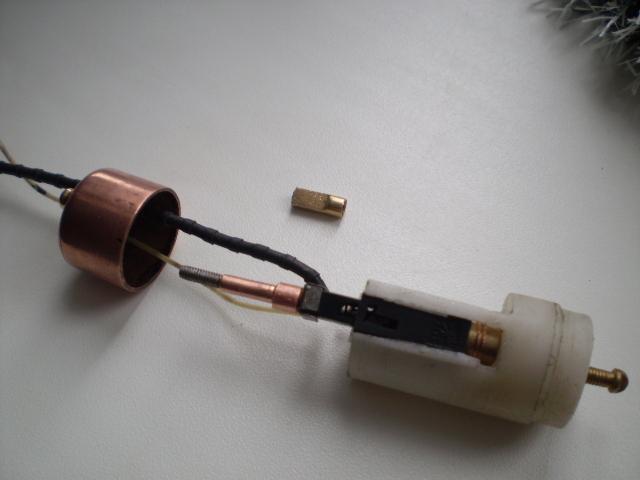

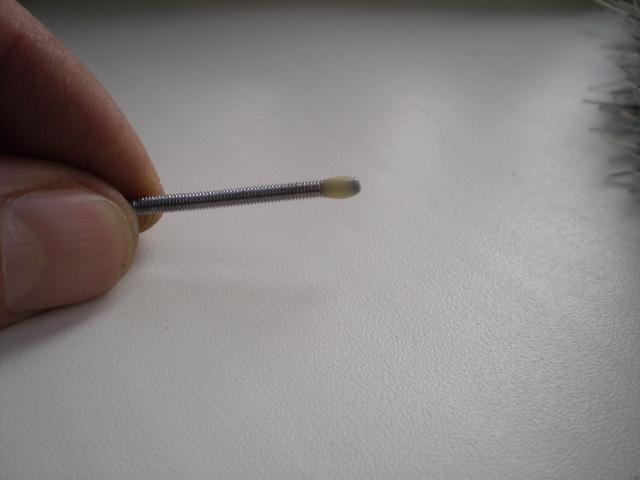

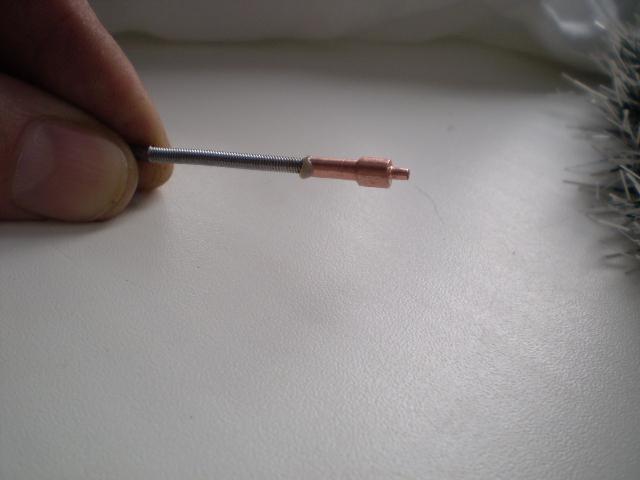

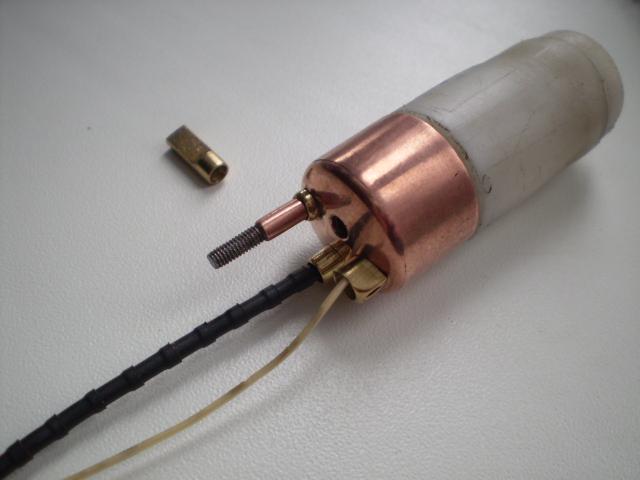

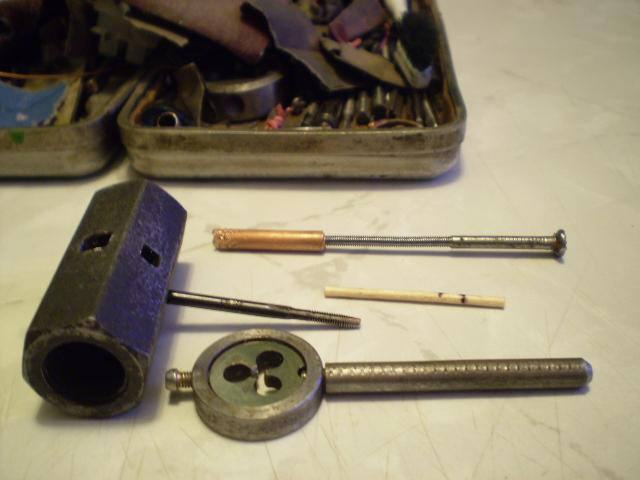

Ну вот, доделал таки шток под манометр. Нажатием на который и будет запускаться извержение адского пламени :lol: Сам шток медный, как и все трубопроводы. По этому побоялся, что при нажатии на него он может погнуться, ведь медь всё таки мягковата для механического воздействия такого рода. Ведь усилие при нажатии на пьезо-элемент всё таки значительное. По этому принял решение не рисковать лишний раз и просто усилил его прутком из гвоздя, с резьбой М3.

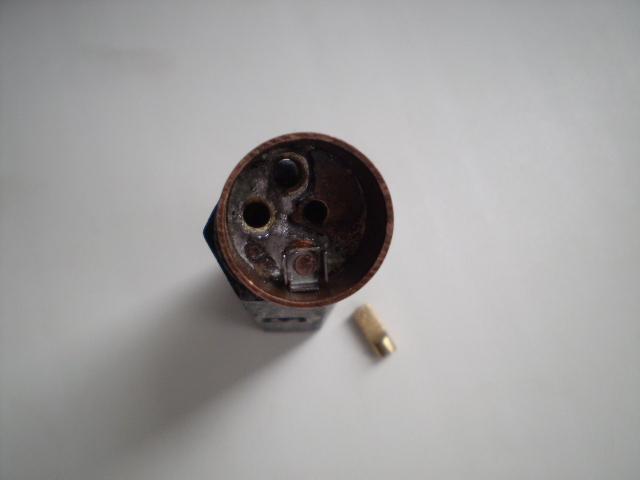

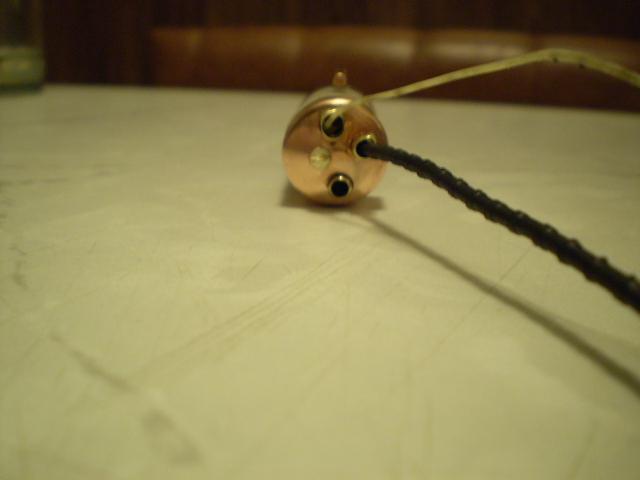

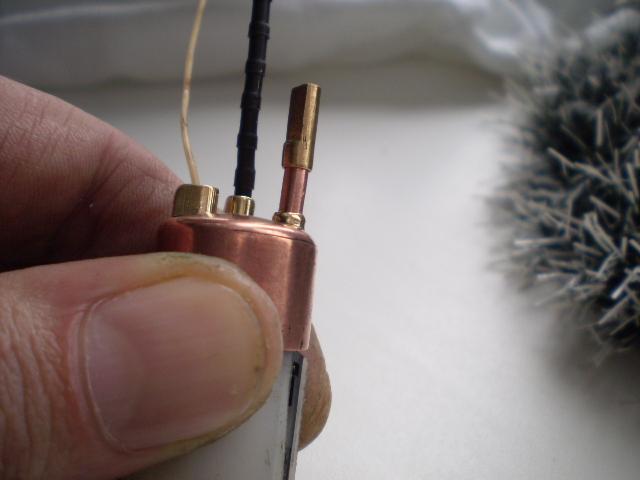

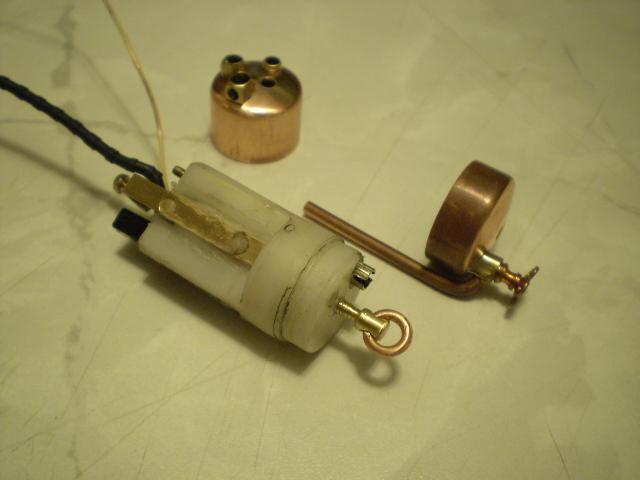

Примерил, всё работает. Теперь нужно прикрепить этот колпачок к пластиковому корпусу зажигалки. С нижним колпачком было проще, прикрутил его в старое отверстие, которое было в корпусе. Только резьбу перенарезал с М1 на М3.

[sa977 offline]

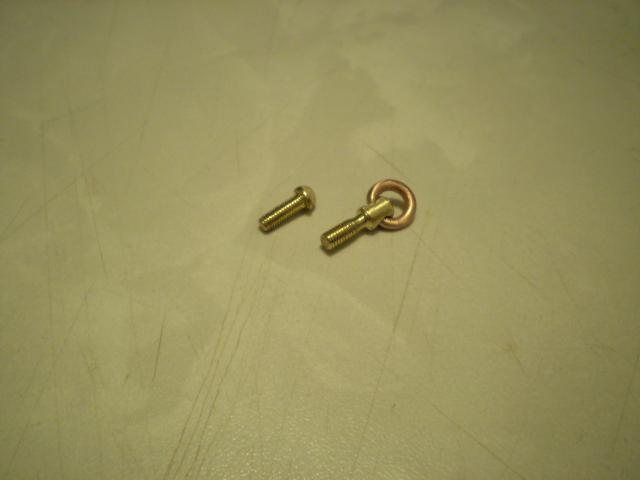

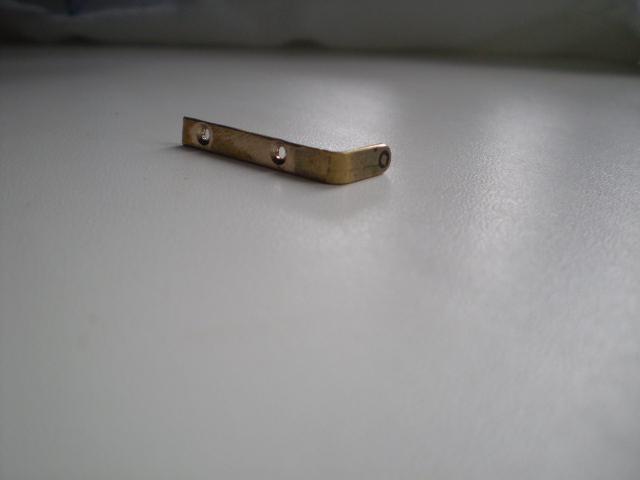

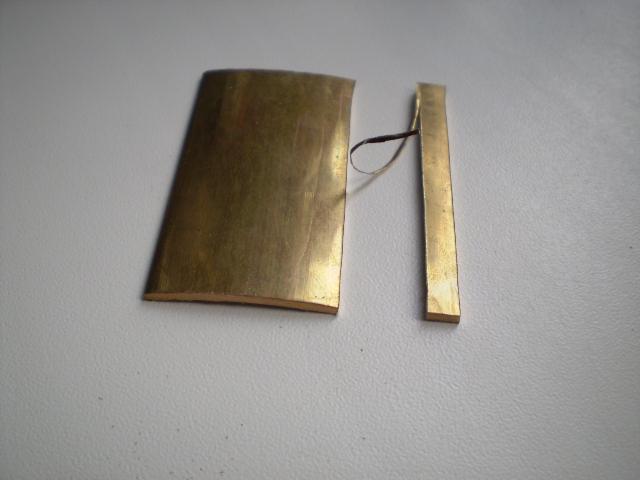

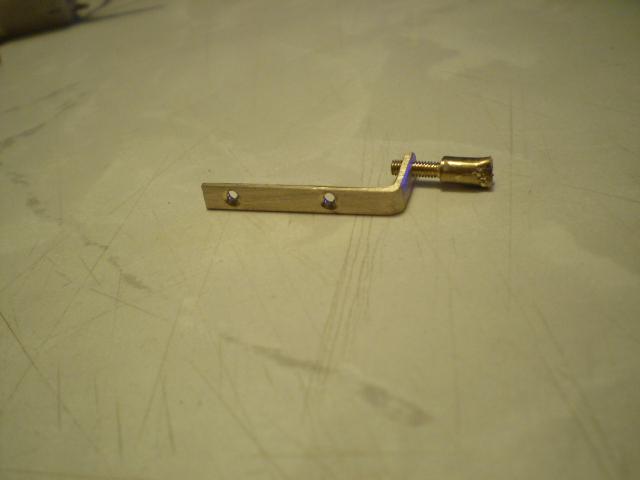

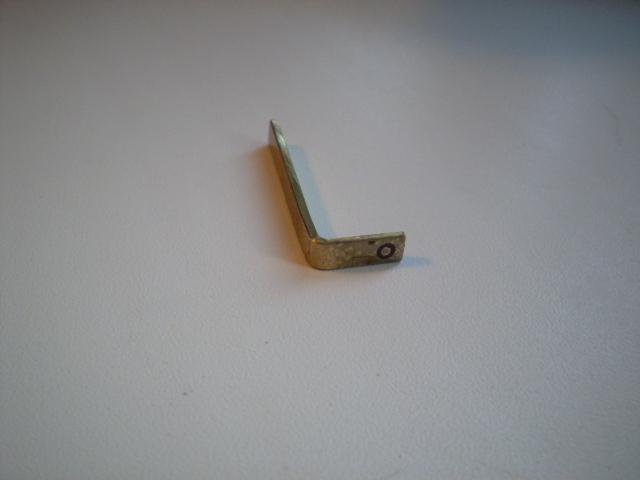

Крепёж готов.

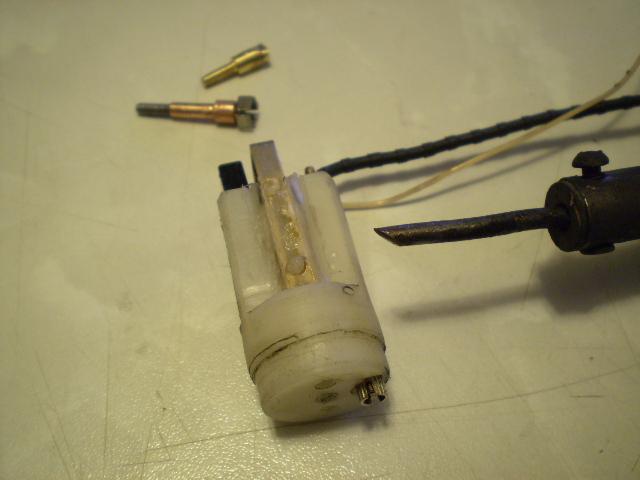

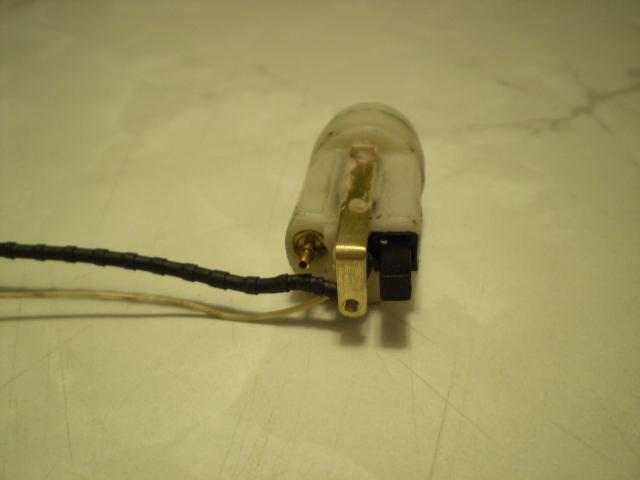

Прижал крепёж горячим паяльником, пока из отверстий не полезла пластмасса. Стрёмное признаться это дело, ведь толщины баллончика не видно. Боялся проплавить его насквозь, но обошлось. В противном случае пришлось бы искать такую же зажигалку :weep:

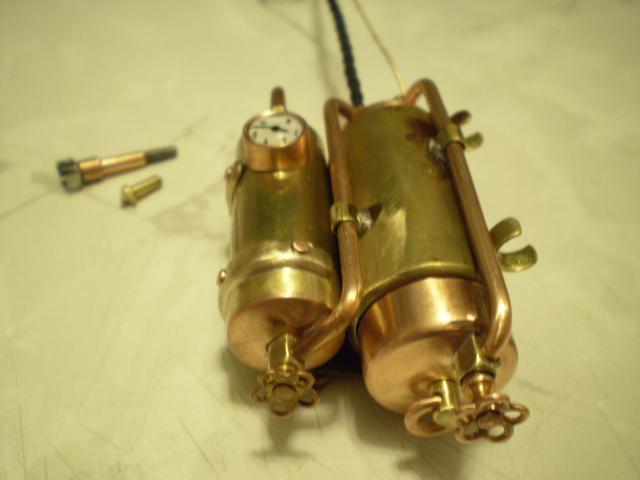

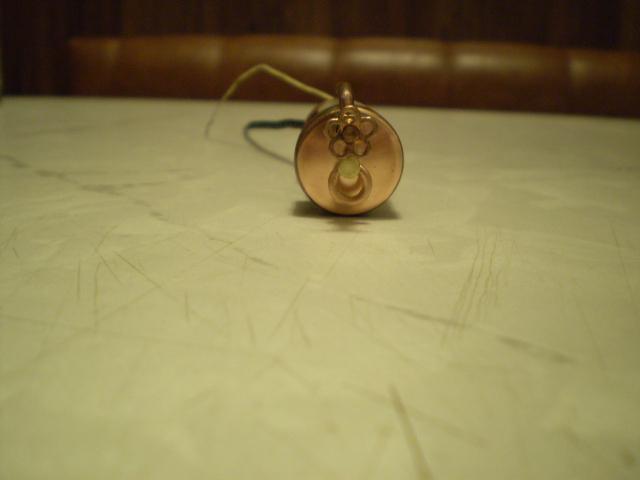

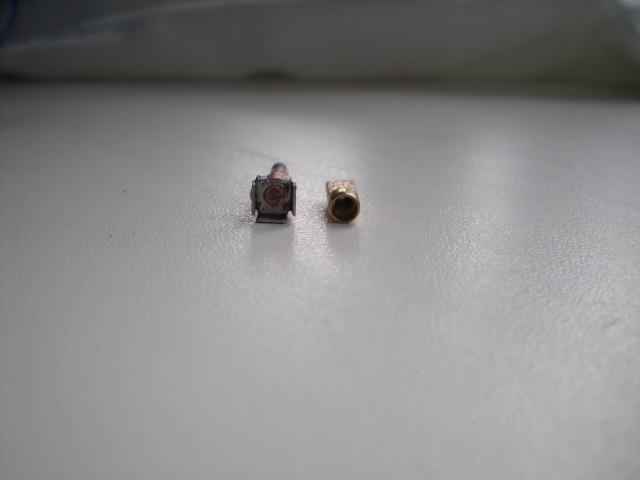

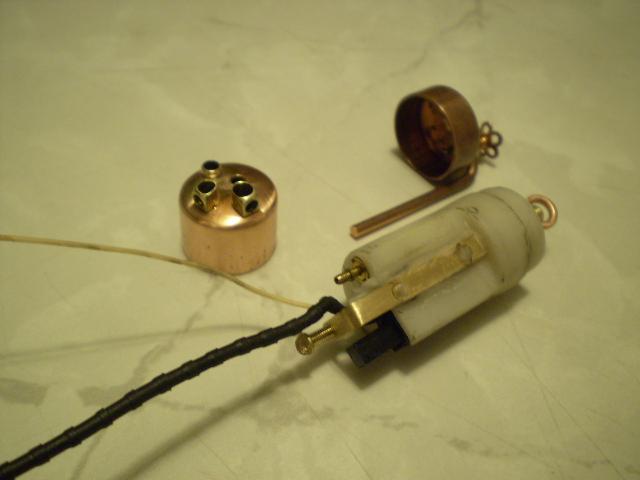

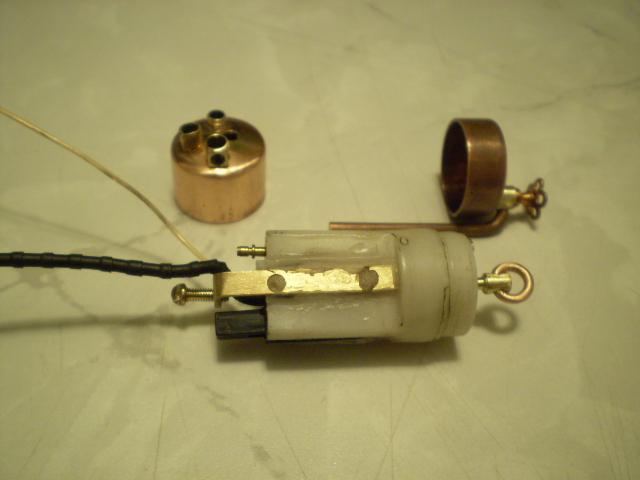

Пара деталек, выточенных в дрели и примерка.

[GN offline]

Очень-очень круто!!! gud Хочется тоже что-то этакое из металла сделать, но есть какой-то страх не осилить :mad: наверное пока не дорос до металла ::-D:

[sa977 offline]

GN, я раньше тоже так думал, а попробовал и всё получилось. Конечно не сразу, были и ошибки и много запарывал. Но с каждым разом всё легче и легче даётся. Но с металлом конечно подольше, чем с деревом работать. Но зато намного интересней, для меня лично. Попробуй с простой флешки из латунной трубки. Медные детали легко обрабатываются, я их вообще ножницами вырезаю потом обрабатываю надфилями. Самое тяжёлое для меня, так это пайка. По этому стараюсь крепить больше на резьбу или приклёпывать. Но бывают моменты, когда без пайки никак не обойтись. :wink:

[sa977 offline]

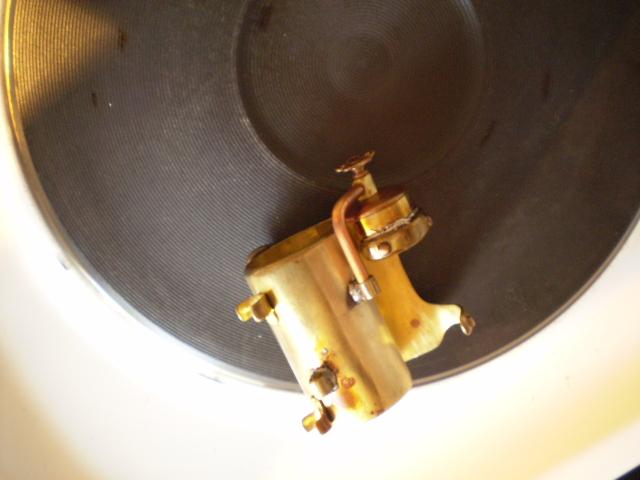

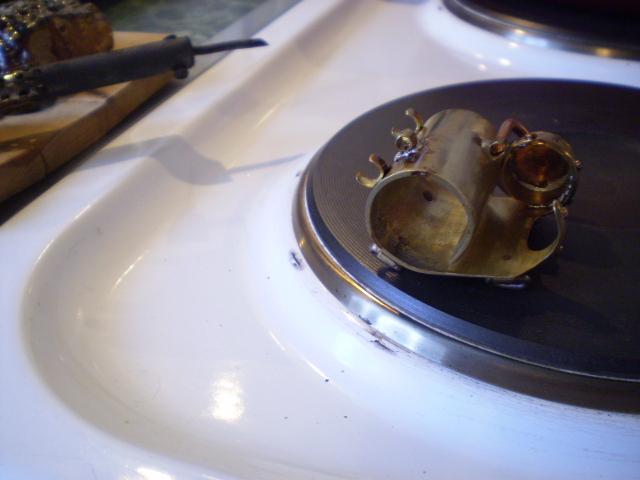

Ещё немного пайки.

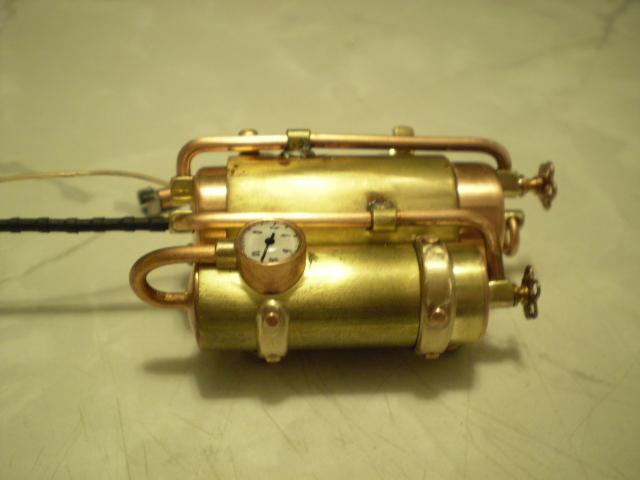

Подогнал трубопровод, очистил часть лишнего припоя.

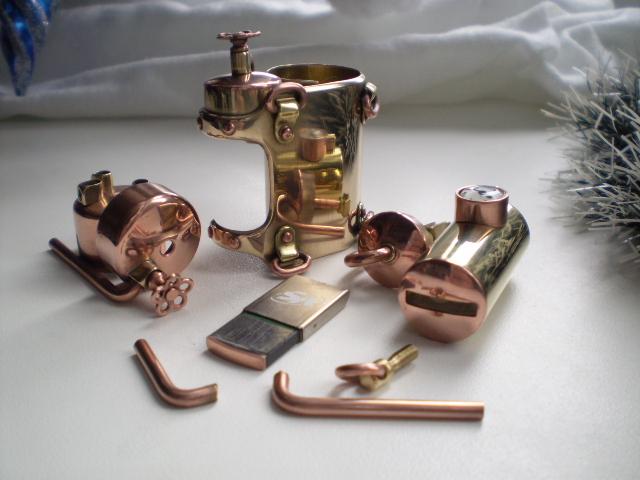

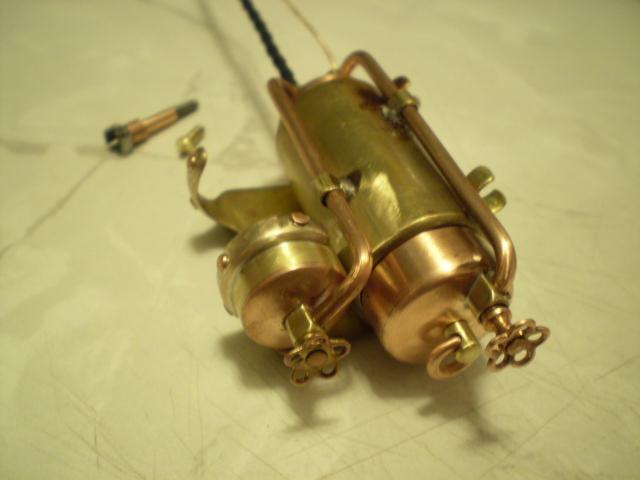

Ну вот, уже хоть видно что получается. Теперь предстоит сделать ещё один манометр и испортить кучу наждачки :D Ну и полировка, патинирование и финальная сборка. Как говориться, уже виден свет в конце тоннеля :D

[barzik47 offline]

Круто получается! Скорее бы увидеть законченный вариант :beer:

[sa977 offline]

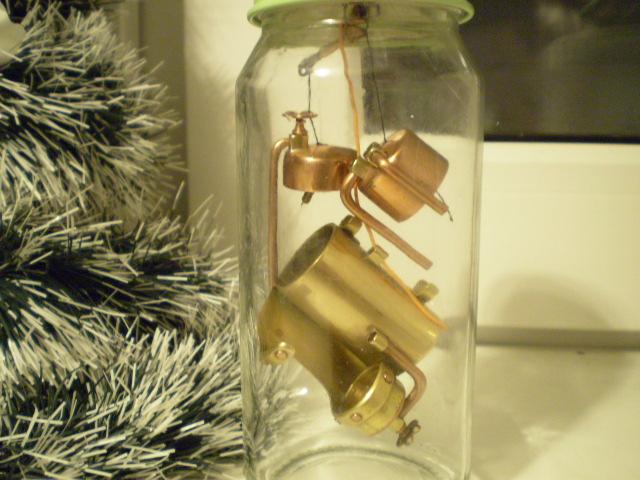

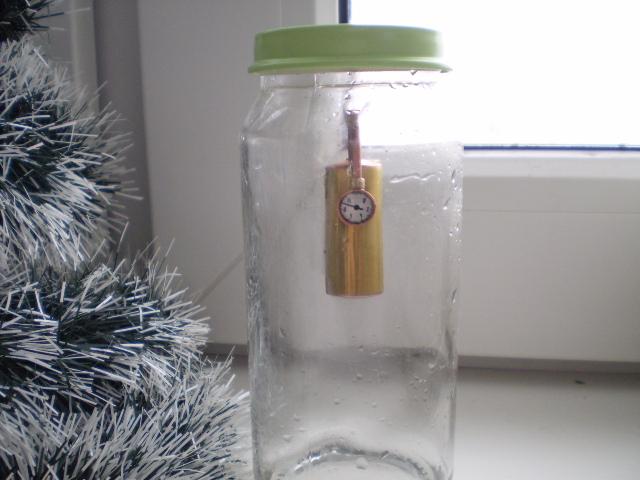

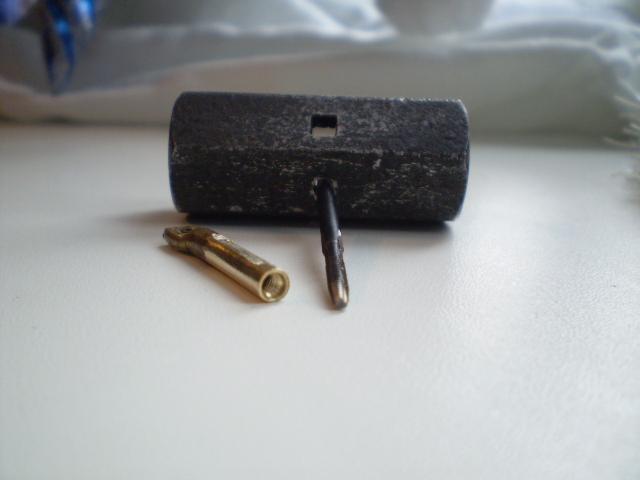

Первый пошёл, в душегубку, дышать парами нашатыря :lol:



Через 4 часа.




Ну и всё остальное, туда где был первый :insane:

[tarator offline]

Когда все приготовлено и детали в банке, возьми мелкий тазик(ковшик,кастрюльку), в него налей прям почти кипятка. достаточно стакана, банку в него . Лишь бы не лопнула посему прям крутой кипяток не надо, и должно скрывать не сильно. вровень с нашатырем даже много, короче задача резко увеличить концентрацию паров. Цвет "в уголь" будет через 5 минут, я покурить тока успеваю. Цвет "в зелень" увести так не получится, тут как раз нужно время, а вот коричнево-сочный цвет получается при свежем только с аптеки нашатыре при комнатной температуре вполне сам и прогреванием его трудно контролировать. Хотя на батарее вполне можно.
Чем сильнее полировка тем дольше процесс с получением нужного цвета, да и наждачки "нулевки" более чем достаточно при подготовке, обычно потом все равно "доводишь" в нужный цвет и "блюстючесть". Ну это я уже раcсказывал, порошок зубной рулит :-). Если детали полежали и просто окислились, что вполне бывает при долгострое, их не стоит механически зачищать. Есть лимонная кислота и всякие экзотики типа спрайта.
А вот бывает такие текстуры типо под пескоструенный алюминий но на меди, латуни. Их легко добится крупной наждачкой+патинирование+грубой тряпкой либо резинкой стирательной "по верху". Нижние "царапки" как раз и придадут эту самую фактуру.

Пользуйтесь ::-D:
