Качественный УНЧ с инвертирующим включением на LM3886

[BOJI4OK offline]

_Elektrik_, Заходим и смотрим и внемательно наблюдаем.
Всё норм у тебя. :beer:

[Шурика offline]

_Elektrik_, так а чего флудить? вот как найду что сказать по делу - сразу влезу :D а пока чего тормошить брата-радиолюбителя? сам напаял этих схем... коробка от утюга забита :beer: платки культурные, респект что взялся двусторонние делать - я не рисковал связываться еще ни разу

[_Elektrik_ offline]

[_Elektrik_ offline]

Приятно что есть для кого писать. Я то думал что сам фотки добавляю, и сам их и смотрю:)

[Шурика offline]

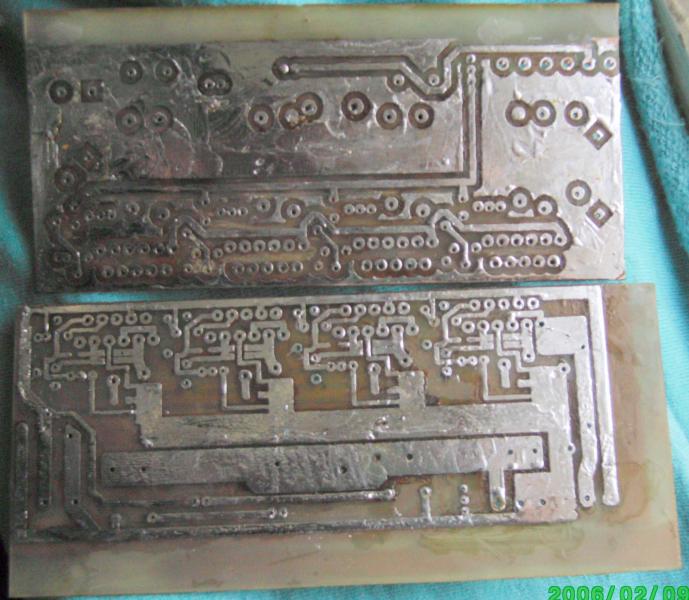

чет ты стремно как-то облудил... шкурани чтоле.... confused

[Rom@L offline]

Чтобы облуженные области имели красивый зеркальный блеск плату предварительно намазать флюсом (RMA-223 или подобным), взять кусок оплётки от экранированного провода, конец его пропитать небольшим количеством припоя, и прижимая этот конец разогретым паяльником (40Вт) пройтись по дорожкам.

[olenevod offline]

Ещё можно канифоль растворить в спирте, кисточкой нанести на дорожки и лудить. Потом промыть спиртом или растворителем.

[_Elektrik_ offline]

Я лудил обычным паяльником (40 вт) без оплетки. всю плату покрыл флюсом и лудил, а вид такой потому что пятна от влюса остались.. на прошлой работе юзал специальную смывку для ПП а щас дома такой нету.. по этому так.. да и места рабочего нету чтоб с тросиком лудить.. вся пайка и лужение происходит стоя в гараже.. дома не паяю (мама не одобряет) буду паять.. пролью дорожки будет все классно!!!

[_Elektrik_ offline]

[_Elektrik_ offline]

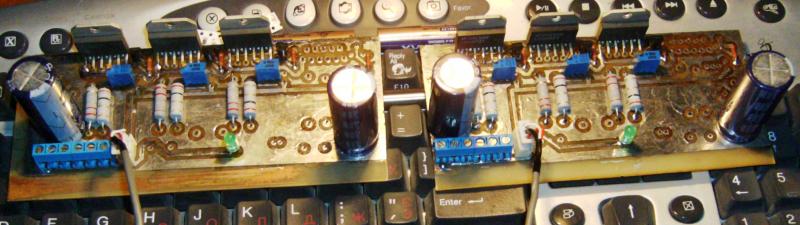

ну как-то так.... Не хватает по резистору на платах (в цепи светодиода) и 4 кондера (всего должно быть 8 штук вместо 4-х) по питанию. Уже купил смывку, осталось помыть полачить. и буду делать БП наверное импульсный. Долго думал какой так окончательно и не решил кто делал импульсники отзовитесь!!!

[Rom@L offline]

Чем не устраивает традиционный БП для УНЧ? С импульсником подводных камней на порядок больше будет. Тем более УНЧ заявлен как качественный.

[Шурика offline]

солидарен с Rom@L, как будешь фильтровать ВЧ наводки с импульсника?? в компах например система помехоподавления такая, что ФСБ завидует :wink:

[_Elektrik_ offline]

ДА нет у меня в городе трансов (токров) Ш-образные и др не хочу т.к. размер. А импульсник думаю делать на 100кгц примерно. думаю фонить будет меньше..а фильтр какой нить дроссель и емкости... еще сам не знаю. вообще думал начать с ИБП а потом и тор поставлю (если достану) кстати схемку видал в инете интересную на комповом трансформаторе, ток вторичка перемотана.. Двухтактник типо. вот найти хочу снова, сайт забыл..

[_Elektrik_ offline]

Шурика, ФСБ - федеральная служба безопасности )))))

[Rom@L offline]

Импульсник в одном корпусе с УНЧ это фактически радиопередатчик с мощностью несколько сот ватт. Нужно тщательно продумывать экранировку, топологию проводников. Наводка на такой частоте на слух уже не слышна, но усилитель также пытается её усилить, отсюда необъяснимый перегрев усилителя даже в отсутствие входного сигнала.
Сам БП должен быть способен отдать в нагрузку мощность от нескольких ватт (пауза между песнями) до сотен ватт (басы качают). Такие колебания мощности идут быстро и непредсказуемо, схема обратной связи БП должна успевать их правильно отслеживать удерживая выходные напряжения в заданных пределах.
