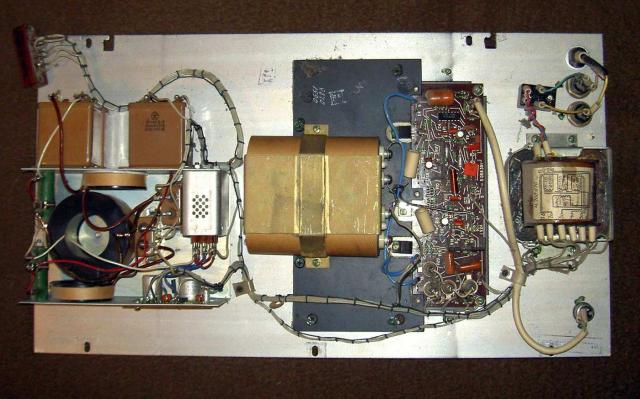

vortchun, извини, но то что стоит внутри 25АС-311 - это полное дерьмецо...

Даже на фотку этой конструкции противно смотреть..

[Александр Слободян offline]

Вот сылка на фотку: http://rw6ase.narod.ru/00/25as311_01.jpg

[RGIteam512 offline]

интересно

[Sblek offline]

Вот сылка на фотку:

Несуществующая страница

Страница, которую вы читаете, не существует.

[Александр Слободян offline]

Sblek, повторяем пост

[vortchun offline]

решил сделать еще один усилок. на этот раз на микрухе TDA2030 по схеме предложенной СКИФом, но разводку сделал по другому. первый раз попробовал ЛУТ, надо сказать очень удобно, я остался доволен.




корпус сделал из 4мм фанеры и моих любимых закругленных реечек. так корпус будет иметь закругленные углы (как на многих моих работах). поверхность оклеил бамбуковыми реечками из оконных руло. на верхней и нижней панели будут вентиляционные отверстия. ну и задняя панель приобрела свой вид.

[vortchun offline]

[Квайкер offline]

vortchun, Малаца, как всегда всё супер gud

[vortchun offline]

Квайкер, спасибо.
вот протянул проводку. все подключил. на входе питания поставил сетевой фильтр от компьютерного бп. по сути это два моноблока в одном корпусе. каждый трансформатор по 12в при 1,5а. сетка все таже, от автомобильного фильтра. осталось доработать переднюю панель и сделать крышку, возможно поменяю крутилку если найду по красивее.

[MKsoft offline]

Красота!!!

Вот только ручку металлическую и побольше.

[vortchun offline]

MKsoft, не поверишь она алюминевая (хотя на вид дешевая пластмасса). просто взял какая была в магазине. то что большую надо я знаю не найти просто подходящюю.

[Alcohol™ offline]

vortchun, а регулировки баланса нету ?
или всё так чётко встало ?

[Александр Слободян offline]

vortchun, :super: :beer:

[Sblek offline]

вот протянул проводку. все подключил. на входе питания поставил сетевой фильтр от компьютерного бп. по сути это два моноблока в одном корпусе. каждый трансформатор по 12в при 1,5а. сетка все таже, от автомобильного фильтра. осталось доработать переднюю панель и сделать крышку, возможно поменяю крутилку если найду по красивее.

нормально.. ну почти :D
немного так сказать "критики"
передняя морда врде и красиво но мелкие огрехи немногопортят общее впечатление . ручка , яб ее утопил в морду . сильно большой зазор между ней и корпусом
накладки тоже , или наложил светлое по бокам .
обломаные острые углы мне сразу бросились в глаза (те что по бокам от ручки)
тумблер тоже както "нетого" , мож чтот более ссответствуещее можно поставить ?
внутрености без коментариев :D :super: :beer:

[vortchun offline]

Alcohol™, нет не будет.
Александр Слободян, спасибо.
Sblek, ручка временный вариант. зазор пока с запасом сделан, в окончательном варианте ручка будет вплотную. про боковые накладки не совсем понял. блин не понимаю чего вам так тумблеры не нравятся :dontknow: и что более подходящее?
углы просто шкуркой задел когда их шлифовал, но они не обломаны
