Флешка "Тесла"

[weall offline]

Спасибо .

[sa977 offline]

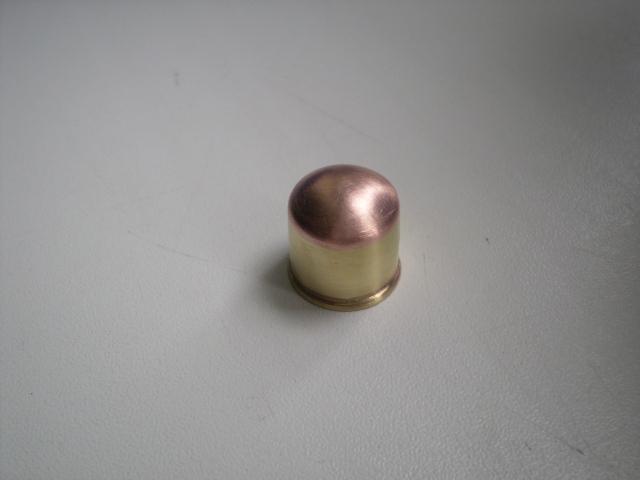

Сточил колпачок вровень с разъёмом и припаял заглушку.

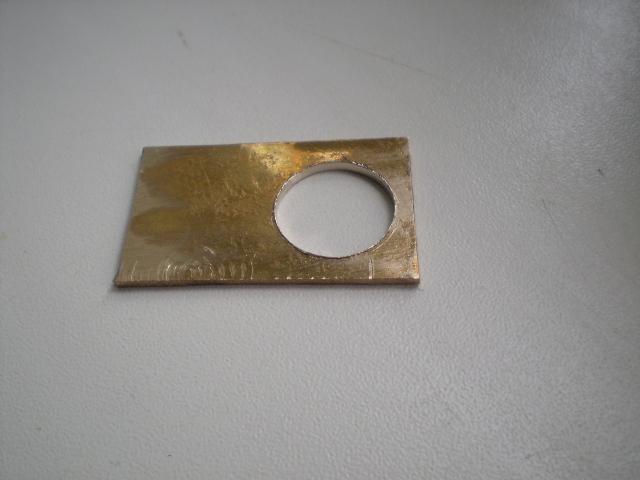

Ещё одна проставочка в виде шайбы. Люблю чередовать медь с латунью и наоборот.

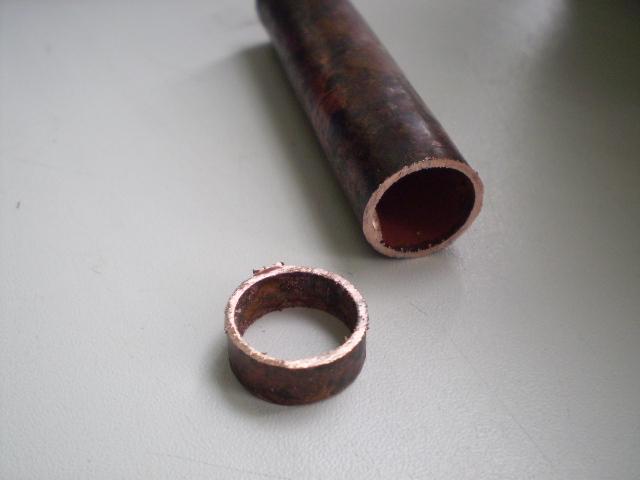

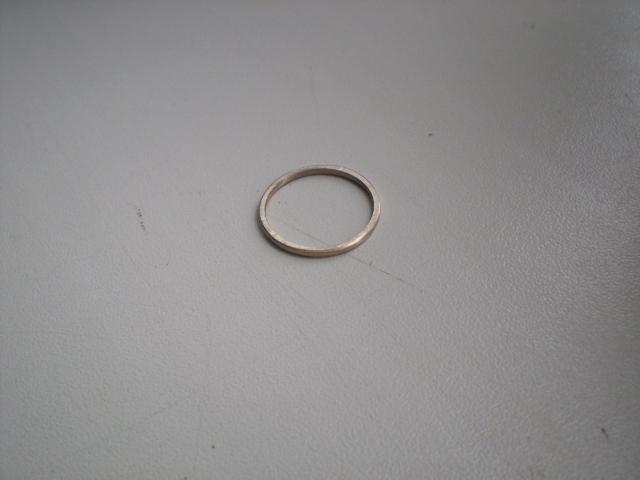

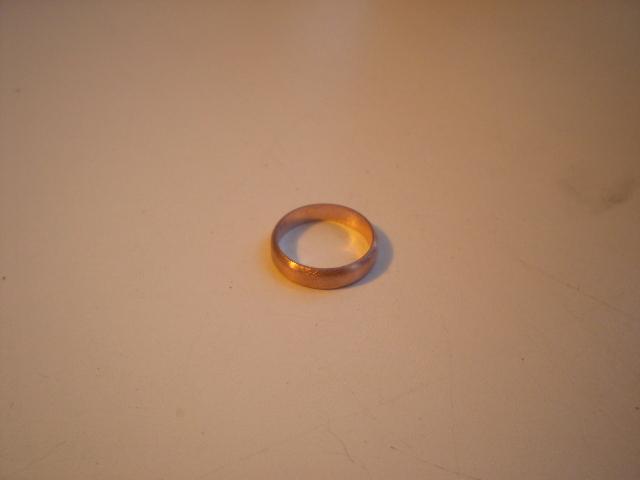

Следуюшим и завершающим пойдёт медное колечко, к нему будет крепится цепочка(провод) и ещё четыре детальки.

Трубка d=20 мм. Её и многие другие полезности мне презентовал LiboV, ОГРОМНОЕ ЕМУ СПАСИБО !!!

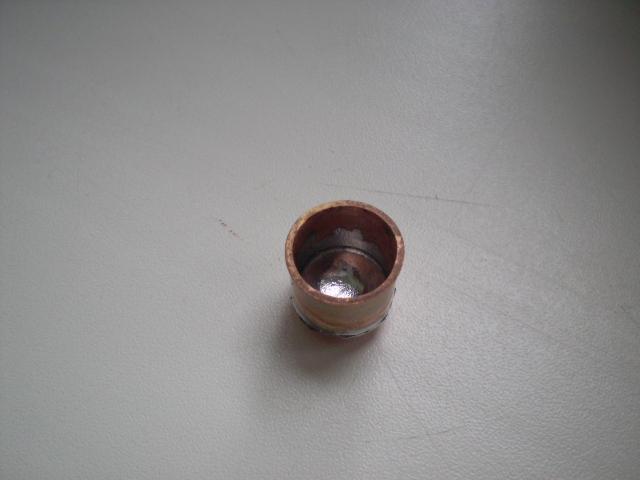

Немного пайки маленькой горелкой.




И как не старался припаять аккуратно, а всё равно придётся выковыривать припой из цепочки. Благо есть металлическая щёточка(насадка) от дремеля.

[LiboV offline]

sa977, а цепочка что, медная? О_о Ты где такую взял?

[sa977 offline]

LiboV, Цепочка жёлтая(под латунь). Но не латунь, какой то сплав. При патинировании белеет, покрытия на ней тоже никакого нет(тёр наждачкой - белеет). Покупал на рынке за 80р., давно. Этот кусок остался от флешки "Глаз", если помнишь такую.

[sa977 offline]

Очистил припой.

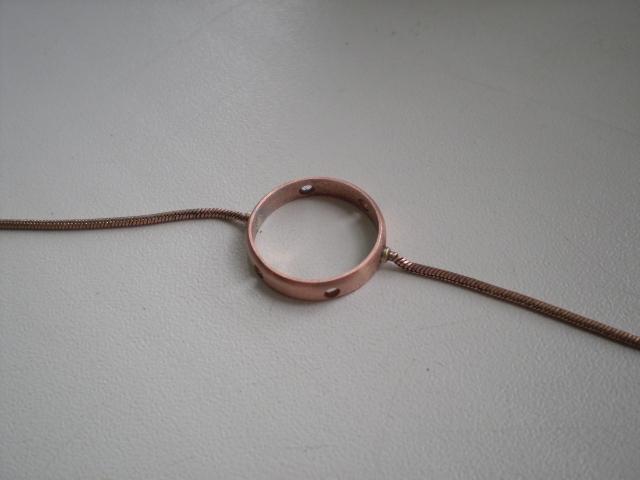

Теперь крепление для колечка.

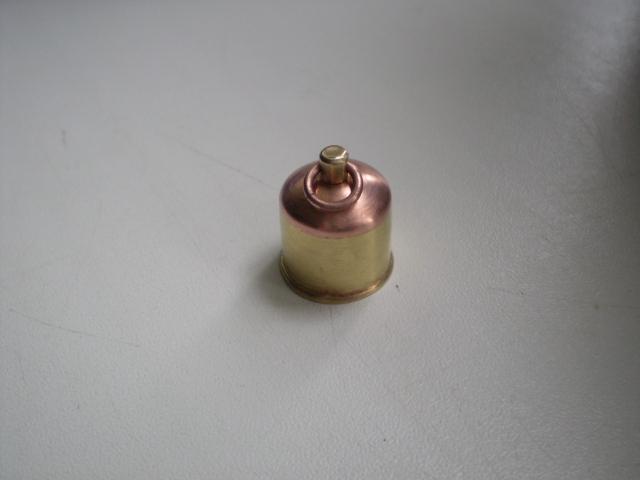

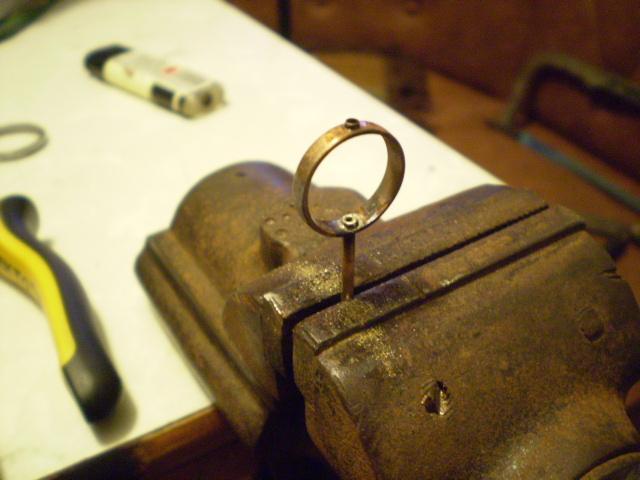

Расклепал. Клепал не до конца(не на мертво) что бы крутилось.




Примерил.



Это кольцо не только для крепления цепочки, оно фиксирует латунную часть колпачка, которая крутится. Кольцо будет ещё крепится клёпками.

[sa977 offline]

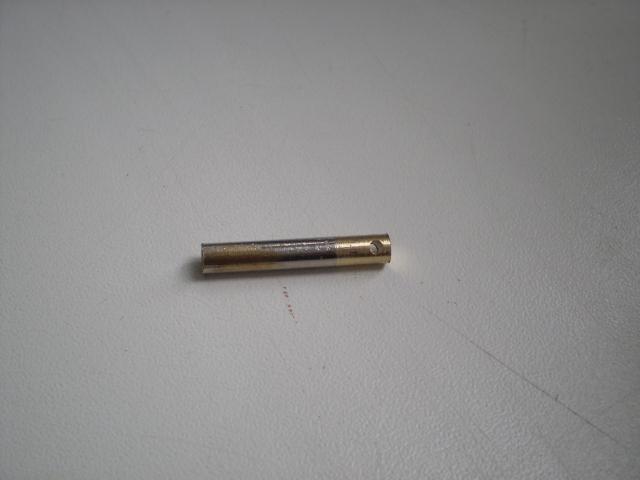

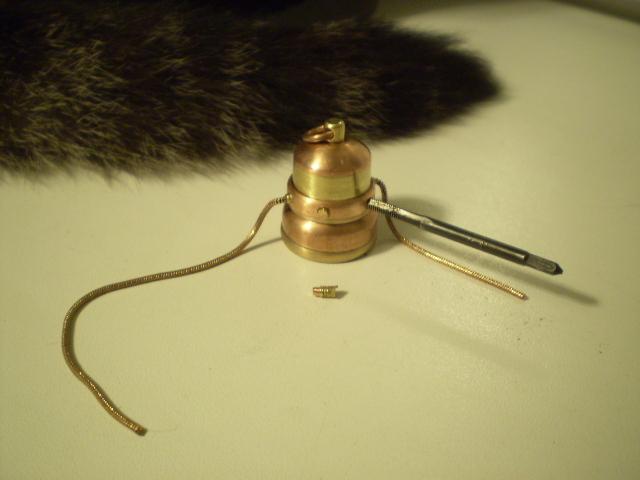

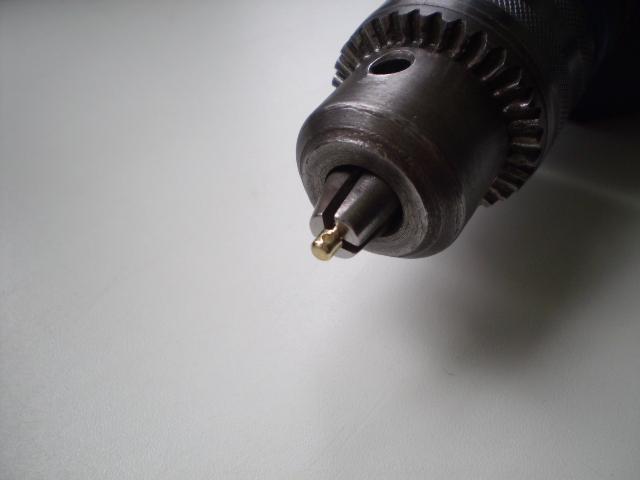

Клёпки сделал из латунной трубки d=2мм, в неё забил медный провод, нарезал резьбу М2 и закрутил всё это дело в корпус колпачка. Лишнее срезал лезвием с зазубринами.

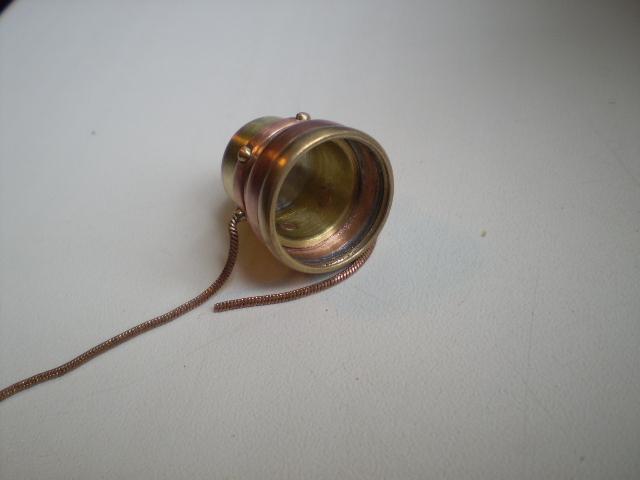

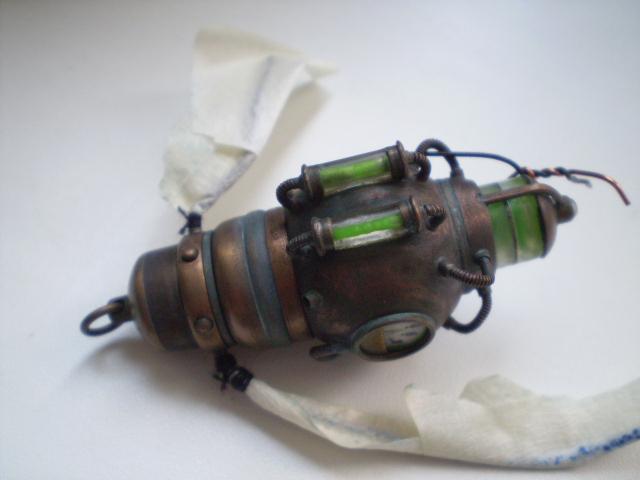

Примерил. Подготовил всё к патинированию и отправил в душегубку.



Пока патинируется, взялся вытачивать окошко.

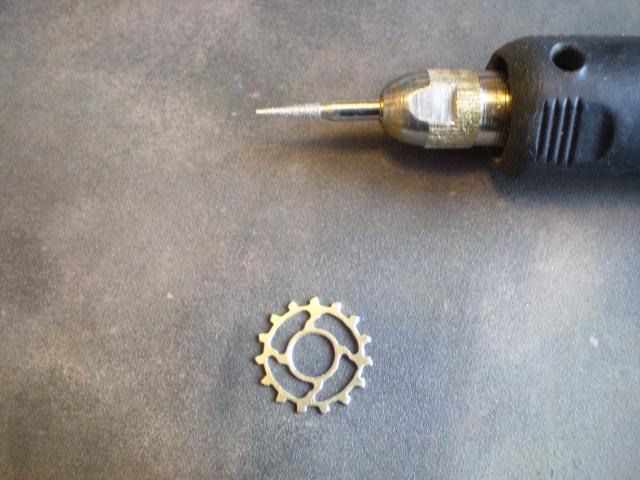

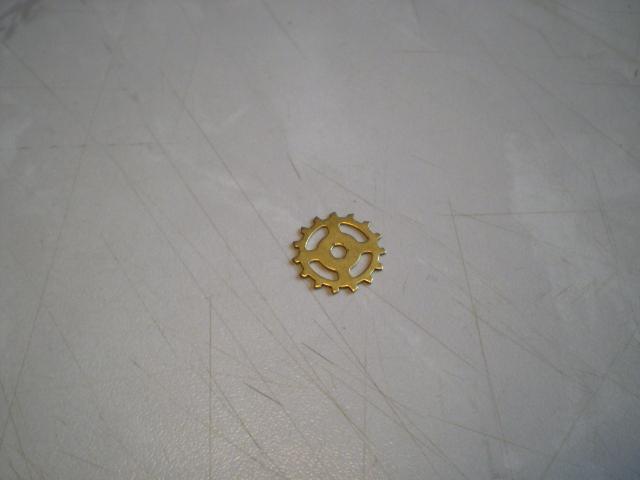

Это шестерёнка от будильника.



Выгибал всё тем же стеклянным шариком.

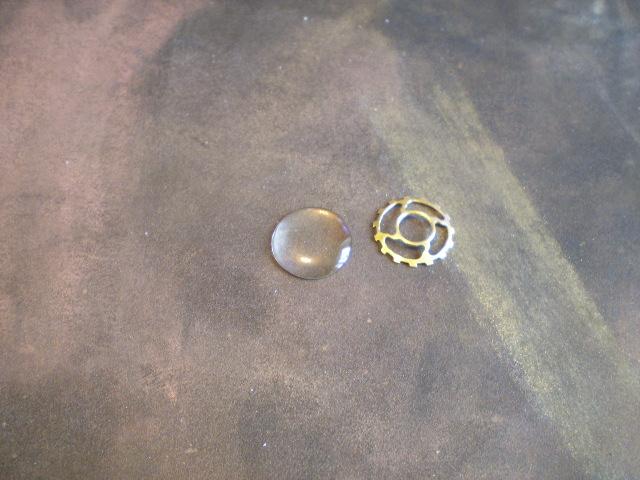

Стёклышко из оргстекла 3 мм.

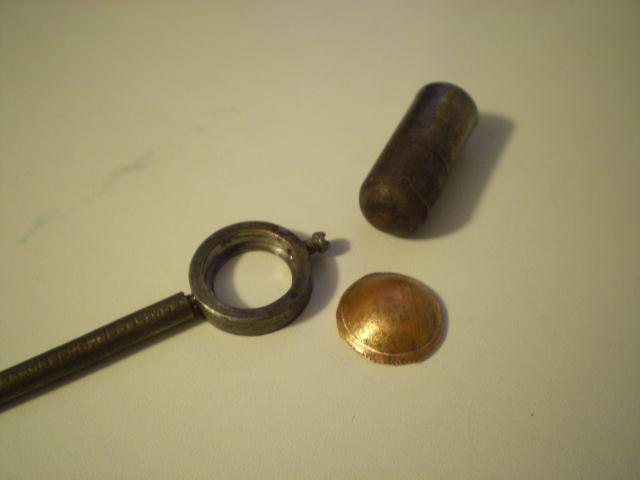

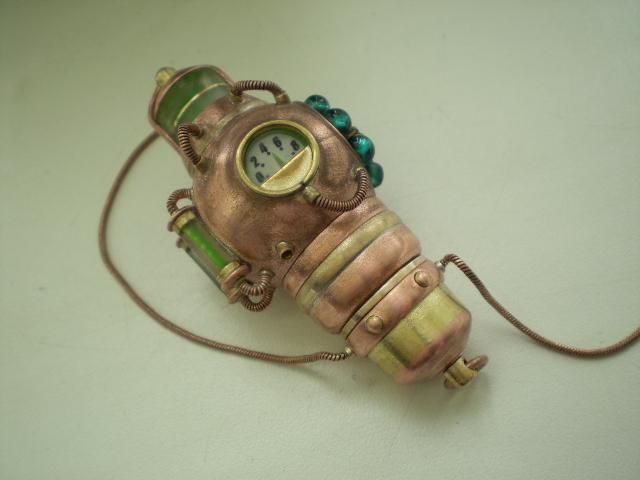

А вот и результат патинирования.




Ну вот, осталось снять лишнюю патину, закрепить колпачок к основному корпусу, вклеить окошко и отполировать всё это дело.

[iPODfun offline]

классно) вышло очень круто gud

[MRDjeko offline]

классно) вышло очень круто gud

[sa977 offline]

iPODfun, MRDjeko, Ещё пока не вышло, но уже выходит ::-D: уже чуть чуть осталось.

[IHTR offline]

Как всегда от вашего творения я ofigel

[sa977 offline]

IHTR,

[sa977 offline]

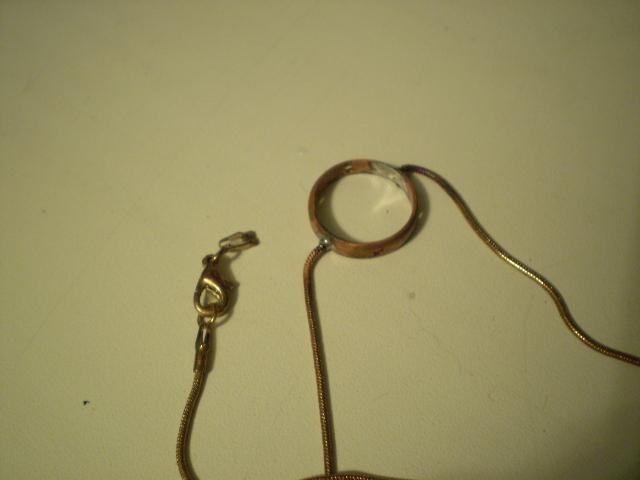

После долгих манипуляций с колпачком понял, что с двумя цепочками откручивать его не очень удобно. Точней сказать вообще не удобно и долго. В добавок ко всему цепочку было сильно видно в окошке (в собранном виде). По этому было решено убрать лишнее. Вторую цепочку закрепил (припаял на кончик колечко из медной проволочки)

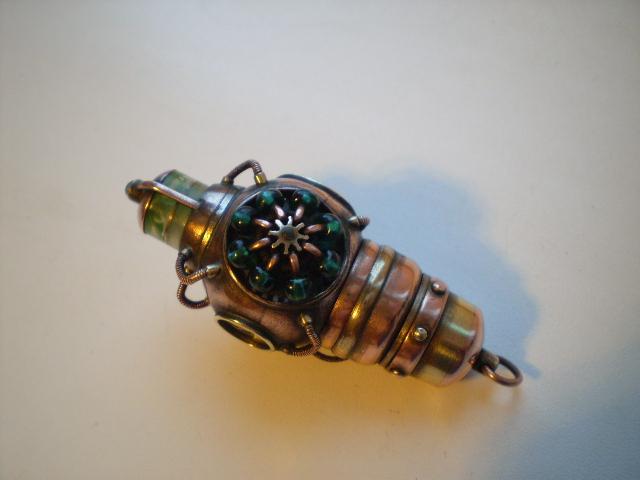

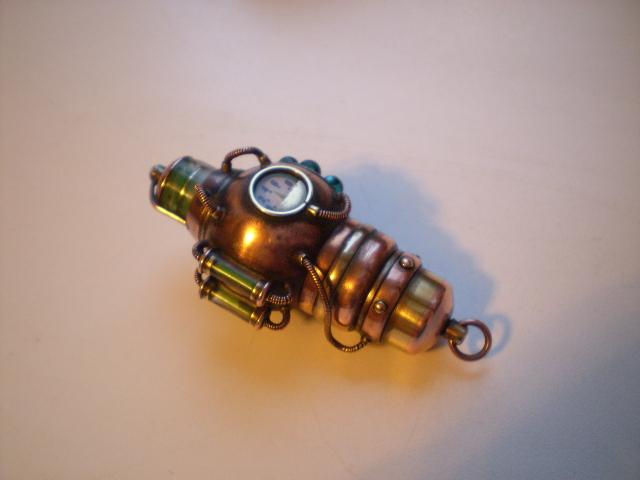

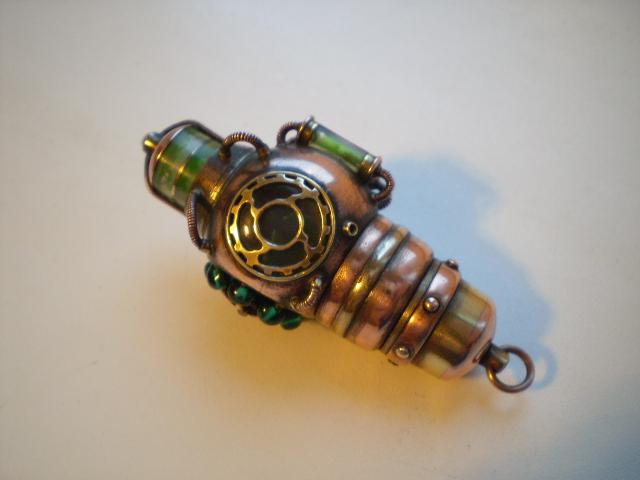

Приклеил окошко на эпоксидку, отполировал пастой ГОИ и вот что получилось...

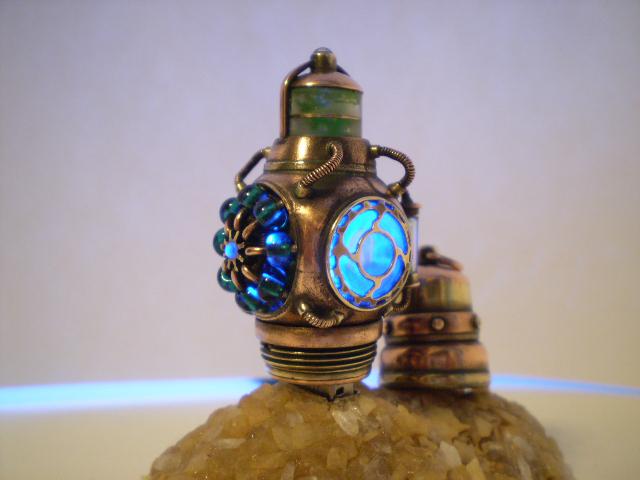

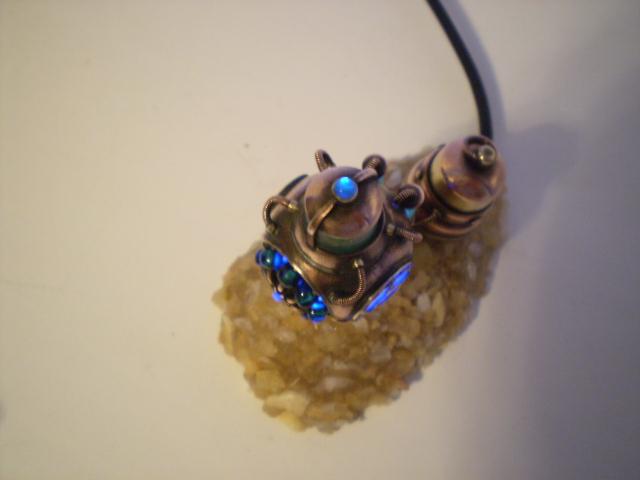

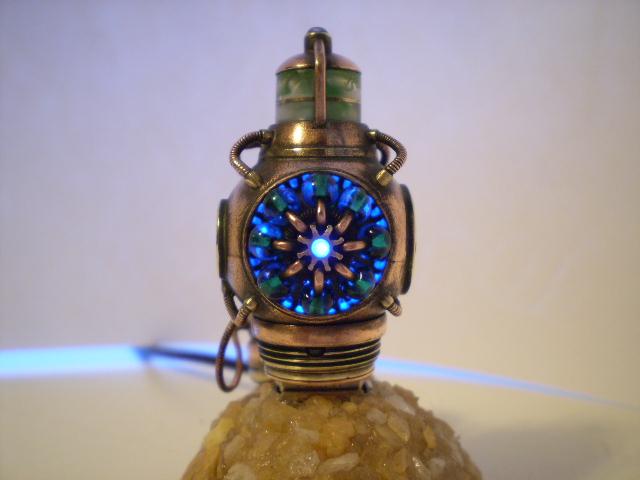

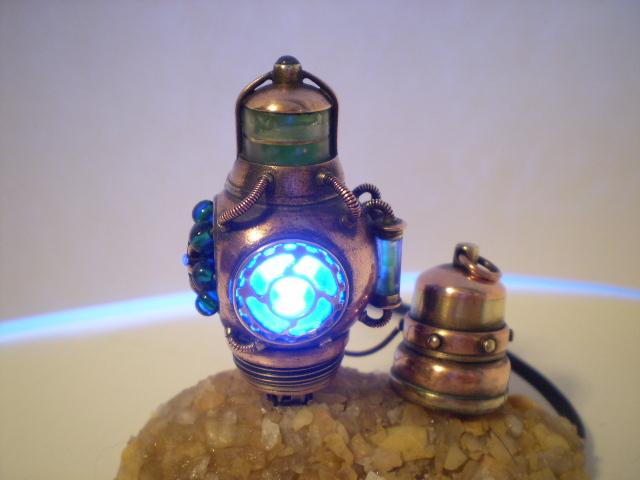

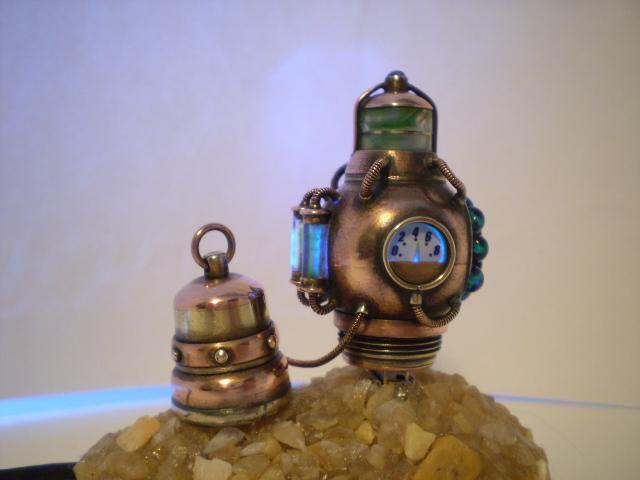

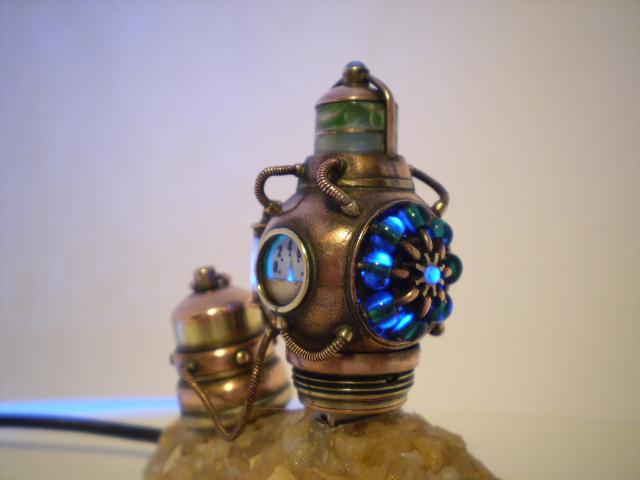

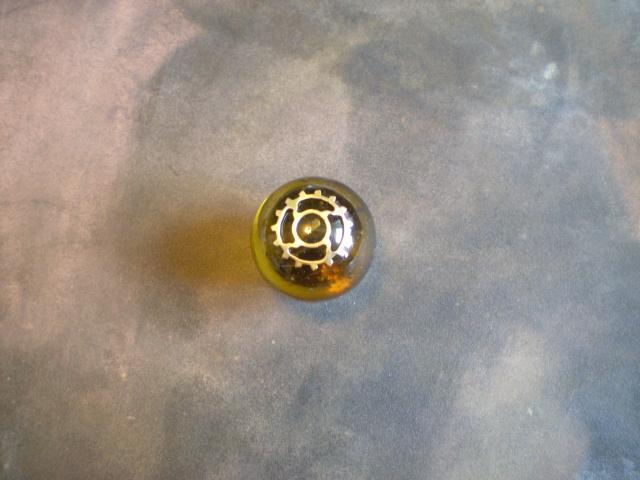

И с подсветкой. В полной темноте вы уже видели, это при свете лампы.

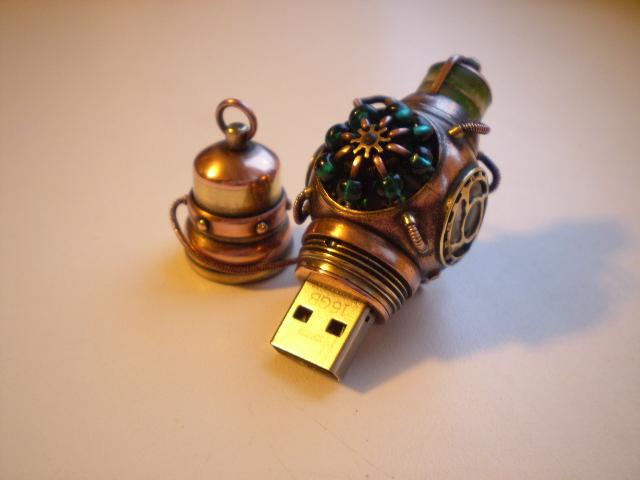

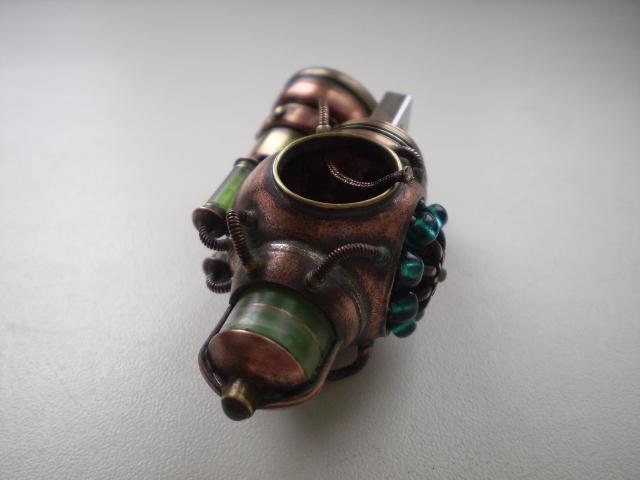

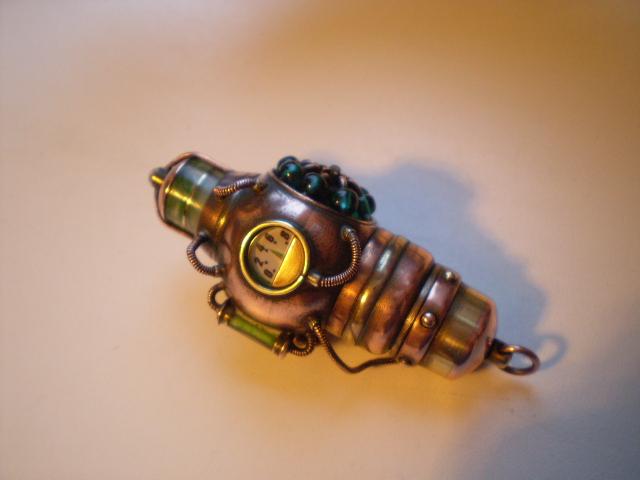

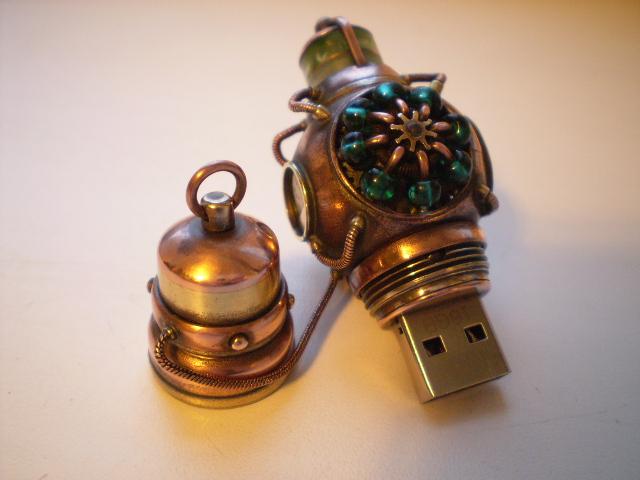

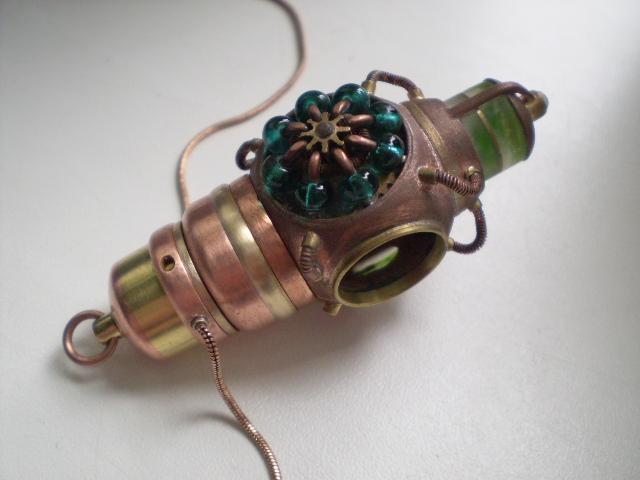

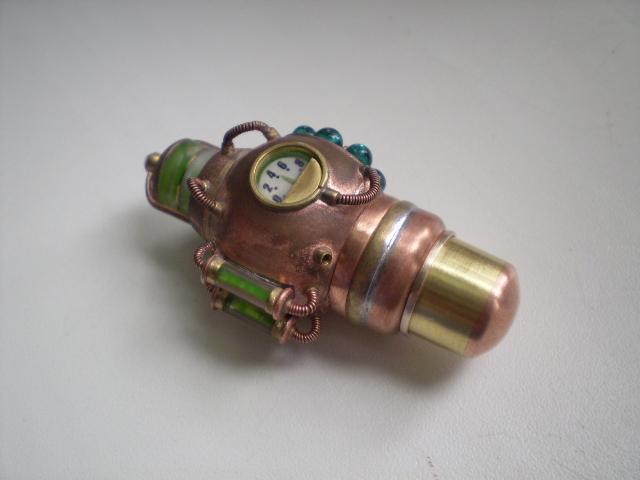

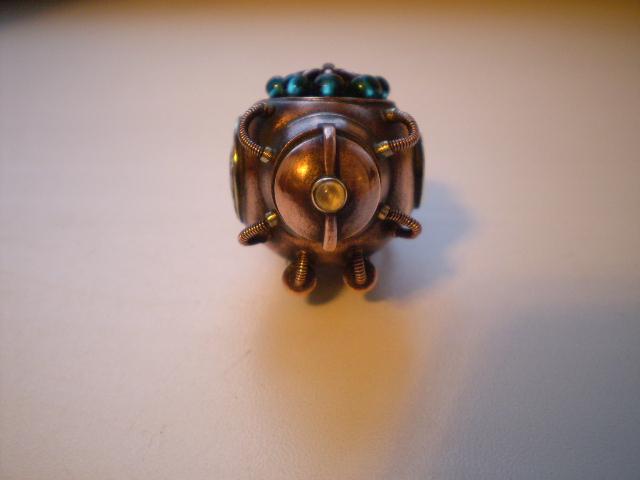

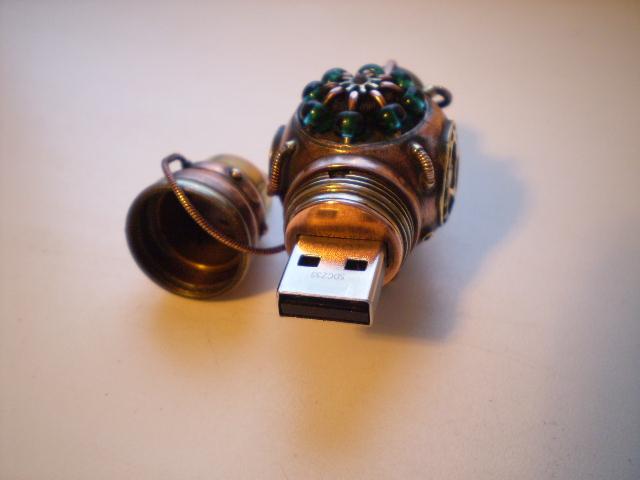

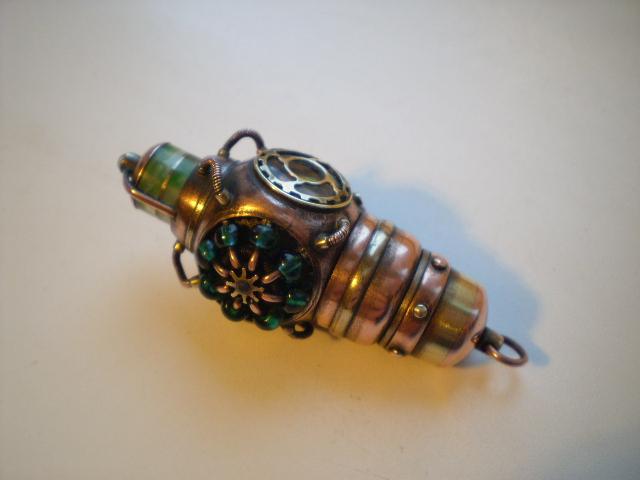

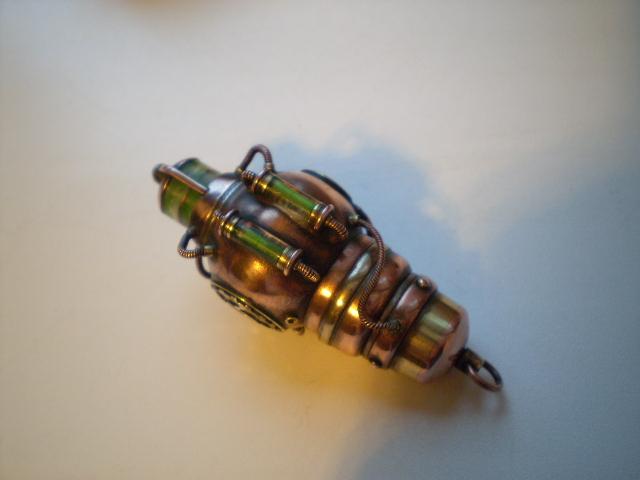

Ну вот такая флешка получилась.

[iPODfun offline]

gud gud отличная работа)

[iPODfun offline]

gud gud отличная работа)

[ai_ offline]

разная цветовая температура фоток вносит некоторый дискомфорт.
банальный cntrl+shift+b в фотошопе ситуацию бы поправил.

А с подсветкой отлично синенькое за душу берет, колайдера малайдера ::-D:
