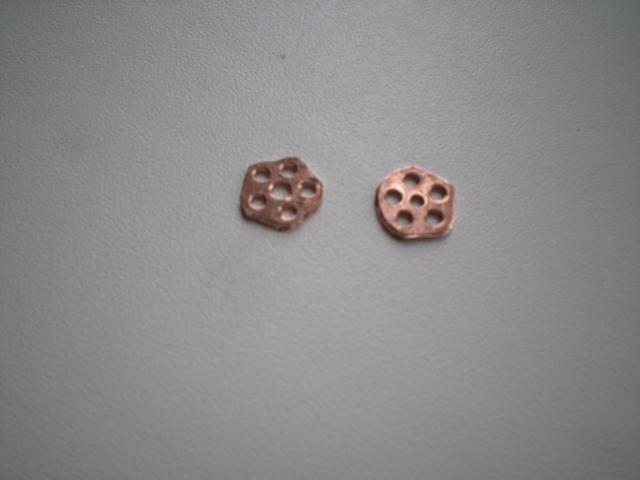

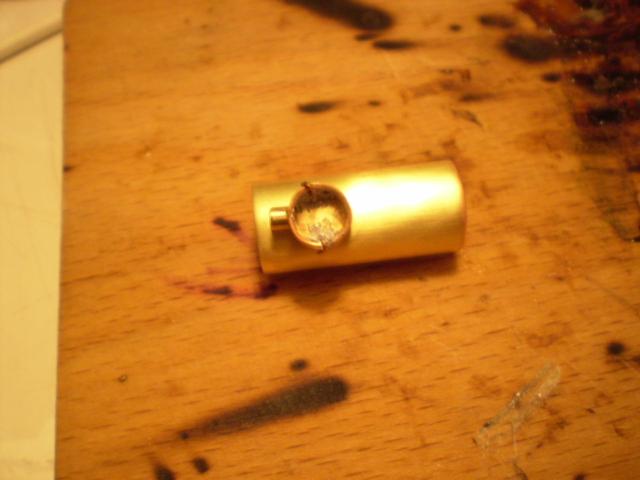

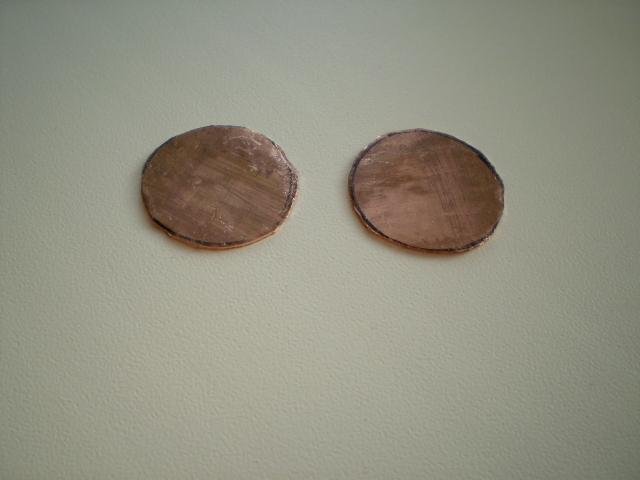

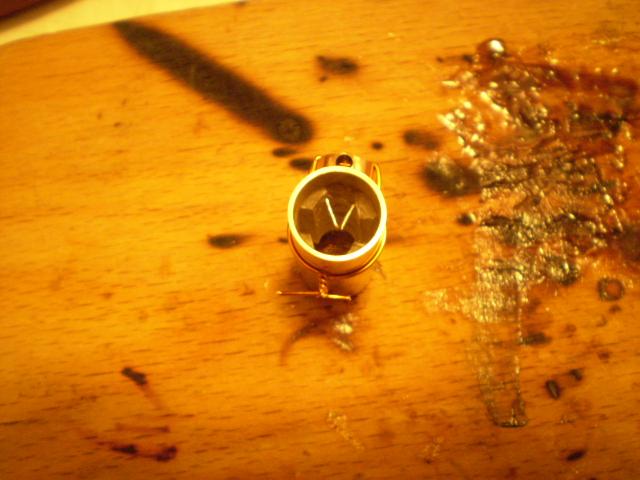

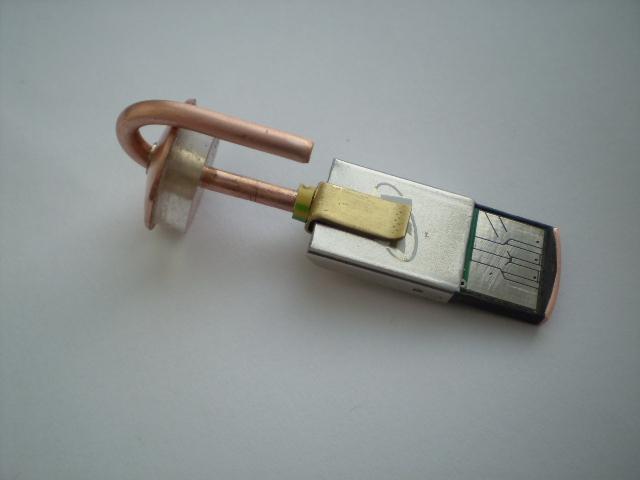

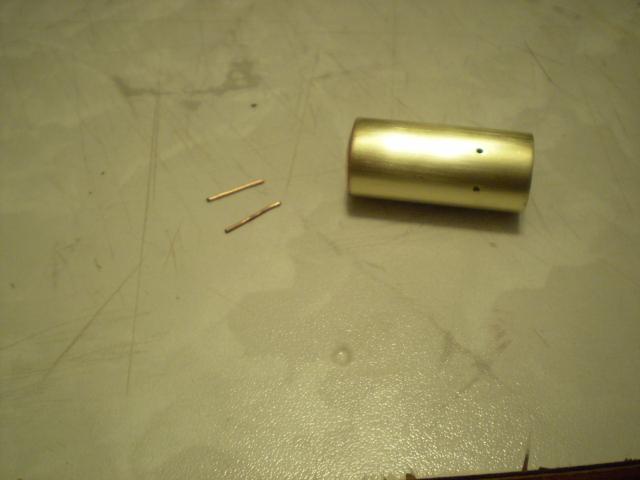

Паять манометр прогревая весь корпус было нельзя, т.к. внутри направляющие из оргстекла. По этому было принято немного не стандартное решение. Пропустил в корпус две облуженые провлочены и уже к ним припаял манометр не перегревая корпус.






После откусил излишки проволоки и загнул, с внутренней стороны. Позже всё это дело ещё зальётся поксиполом, когда буду вклеивать стёклышко из оргстекла.

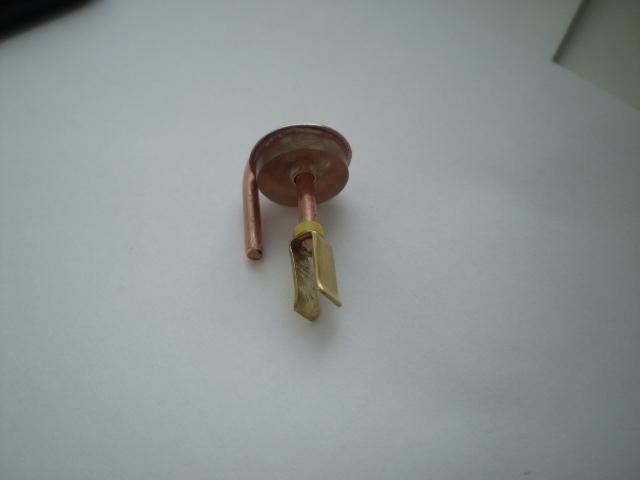

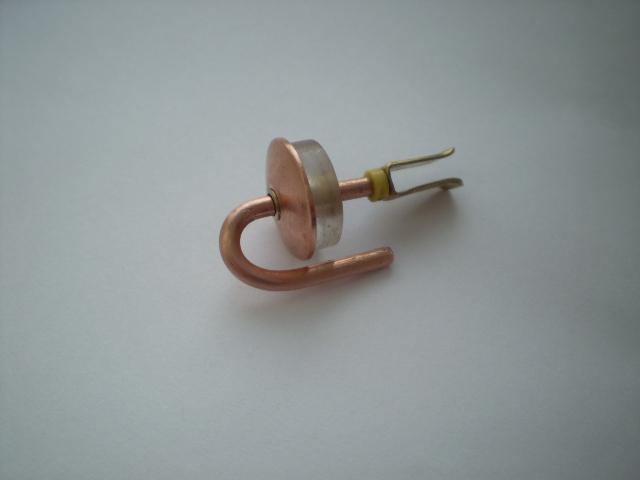

Дальше загнул и подогнал шток.

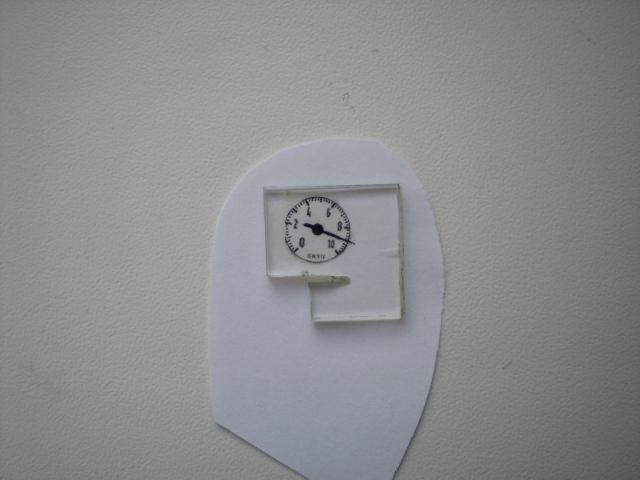

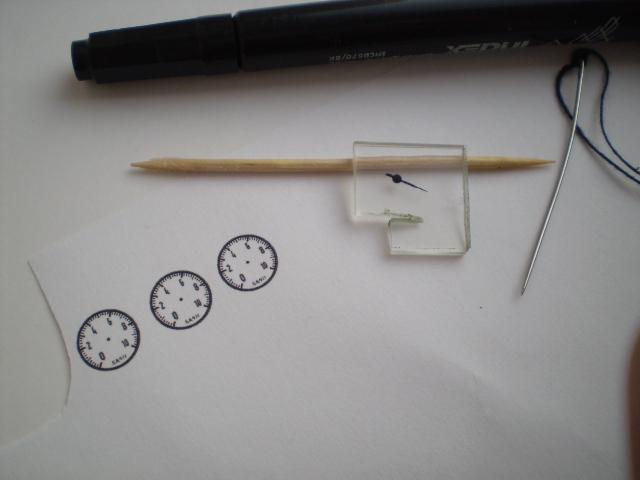

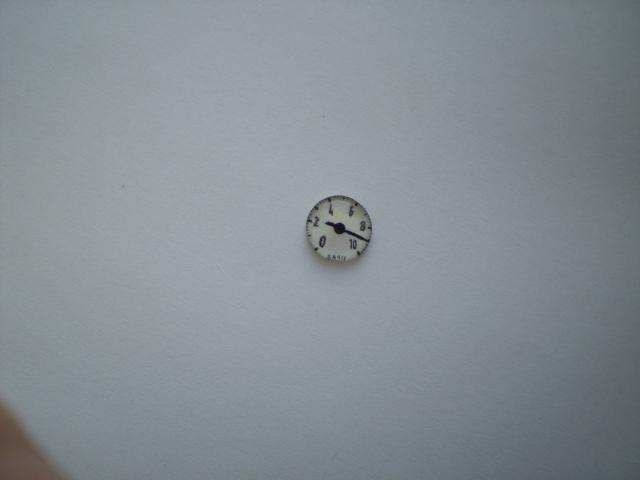

Теперь манометр.

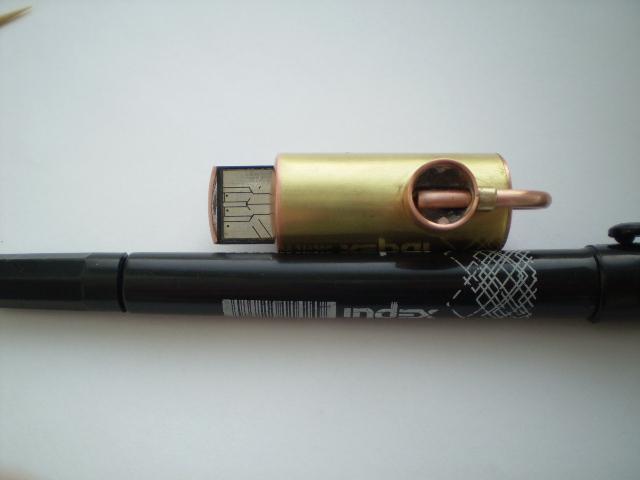

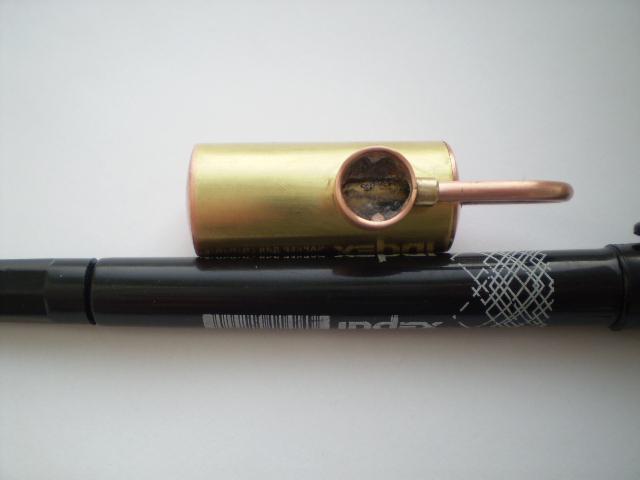

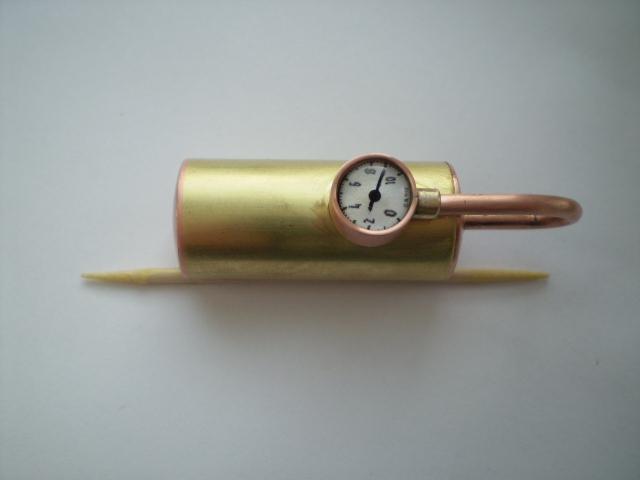

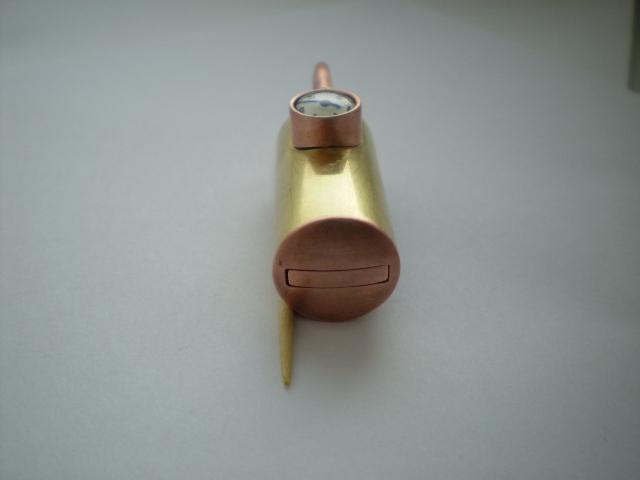

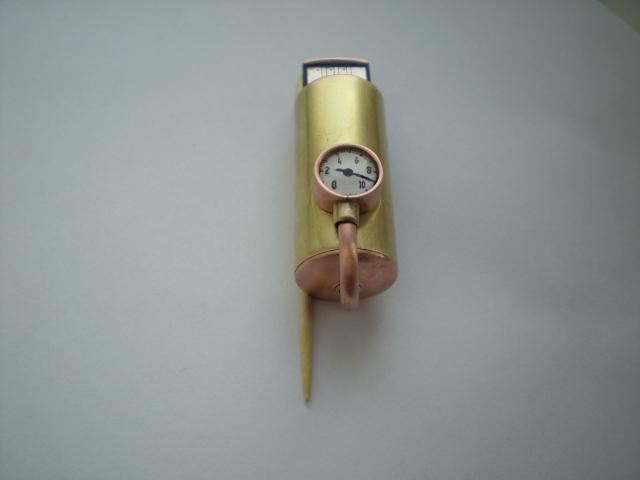

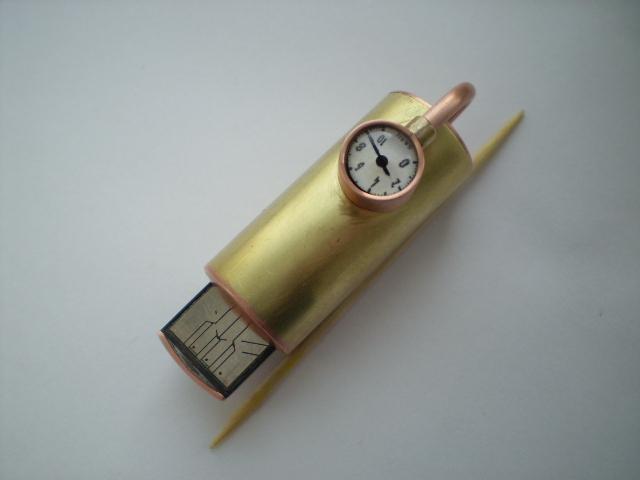

Ну вот, что получилось.

[sa977 offline]

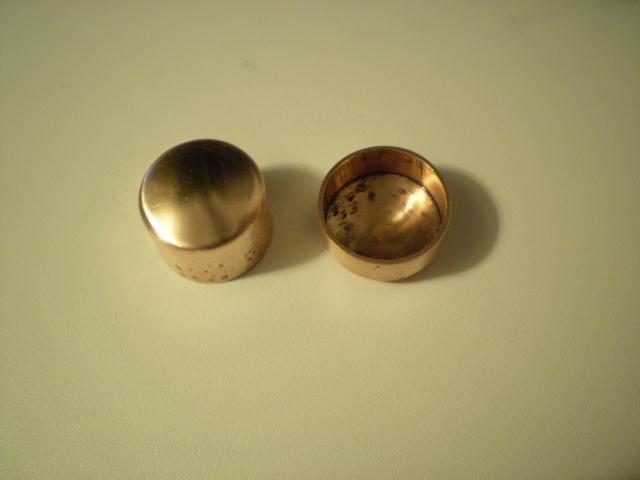

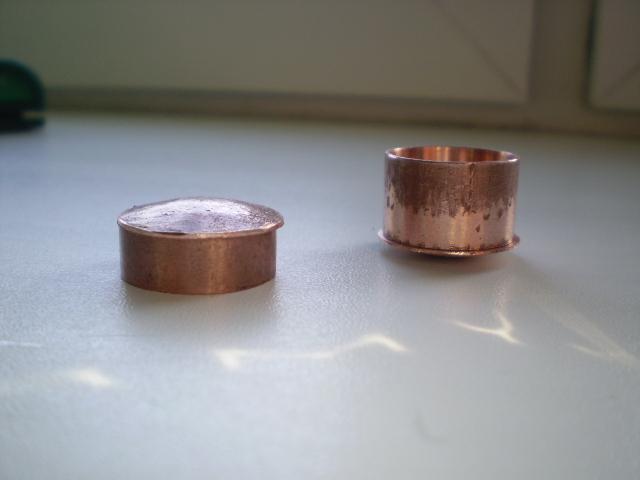

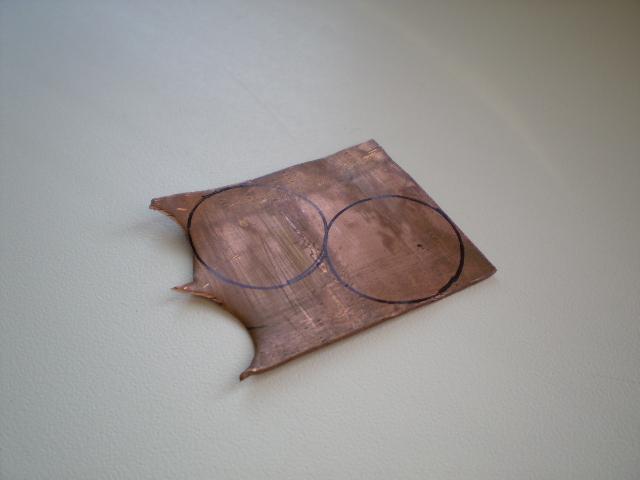

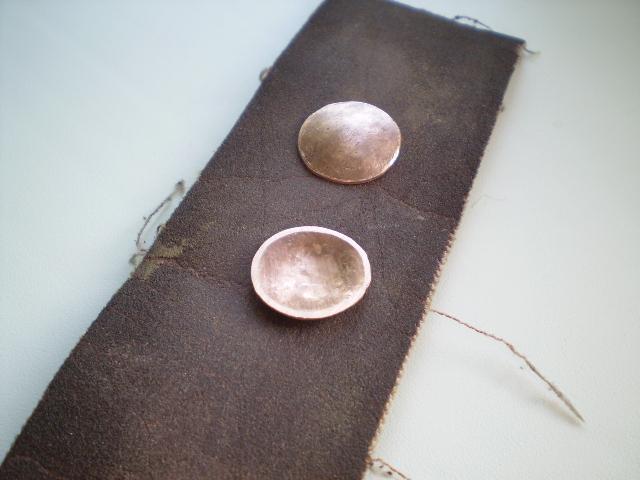

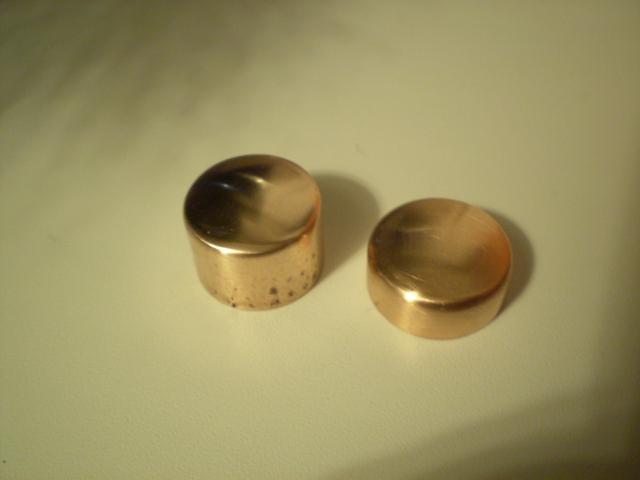

Принялся за второй баллон, точнее две половинки от него :D

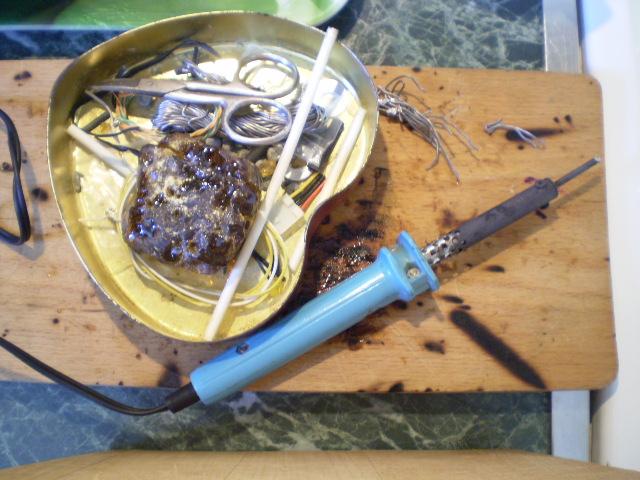

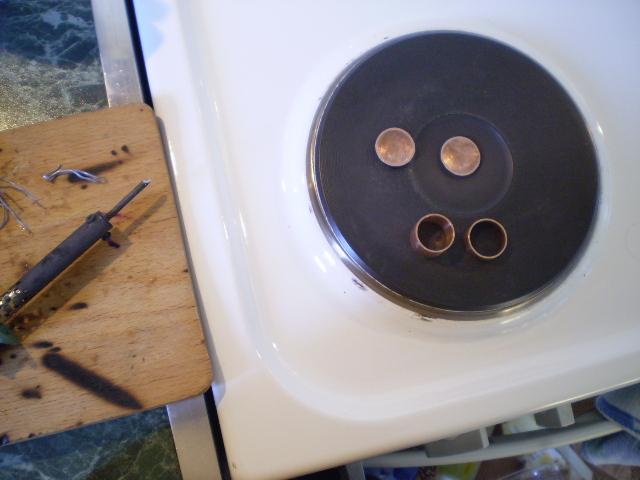

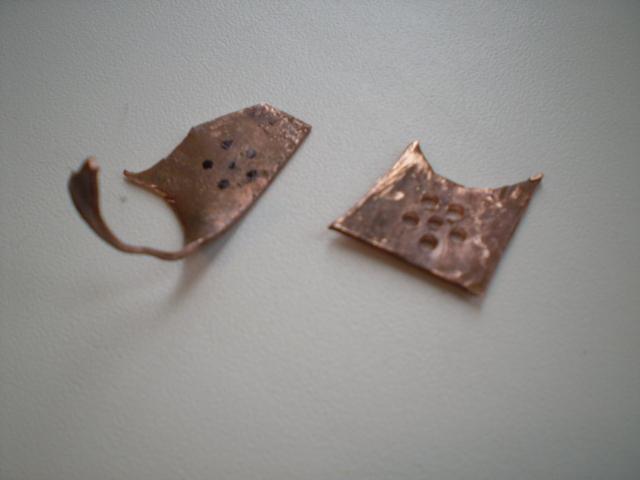

Теперь всё это дело буду паять. Облуживаю детали прямо на плите. Так быстрее, чем крупнее детали, тем сложнее их прогреть маленьким паяльником.

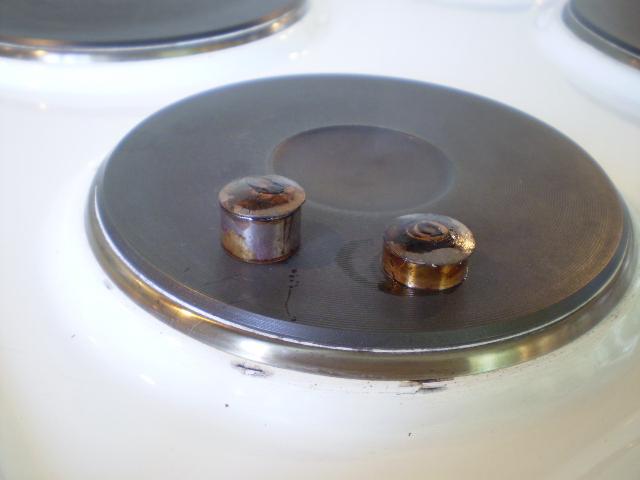

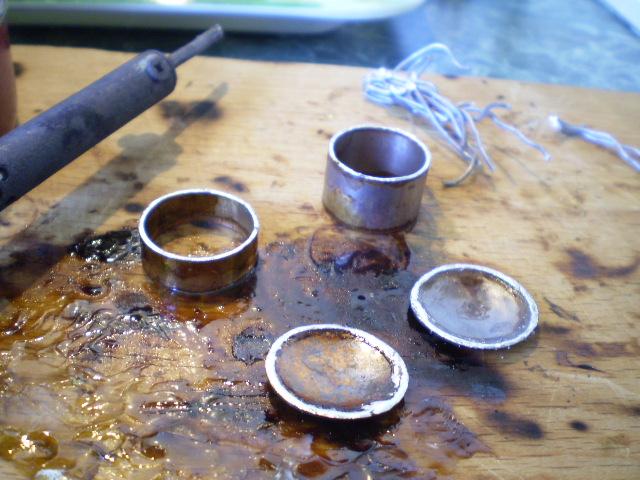

Ставлю на холодную камфорку, выравниваю как надо и включаю плиту. После того как нагрелось и детали чють просели, придавливаю их деревянной палочкой и выключаю плиту.

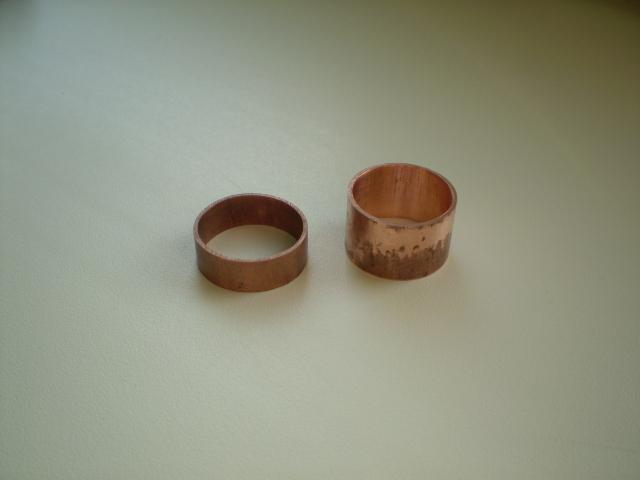

Предварительная обработка. После сюда ещё будут припаиваться некоторые детали, потом уже обработаю начисто.

[LiboV offline]

Эх, красаУчик! :beer:

[sa977 offline]

Спасибо! Рад что нравиться :beer:

[GN offline]

Очень всё чётко и кропатливо!!! gud И описано подробно! Класс!! А можно спросить, в качестве припоя используете обычное олово или что-то другое???

[weall offline]

Прищепка на 9 фото нравивится . :beer:

[devis offline]

красота красивейшая, слов нет, жду окончания с открытым ртом)))

[sa977 offline]

GN, самое обычное олово, которым платы паяют.
weall, самое простое ,что смог придумать. :D
devis, окончание не за горами, осталось не очень то много, но самое тяжёлое. Сейчас осваиваю резьбу М2, в меди не нарезается вообще ни как. Ни с маслом ни с водой, даже со слюной, не идёт и всё. Срезается и всё тут, то же самое как в куске мыла нарезать.

[sa977 offline]

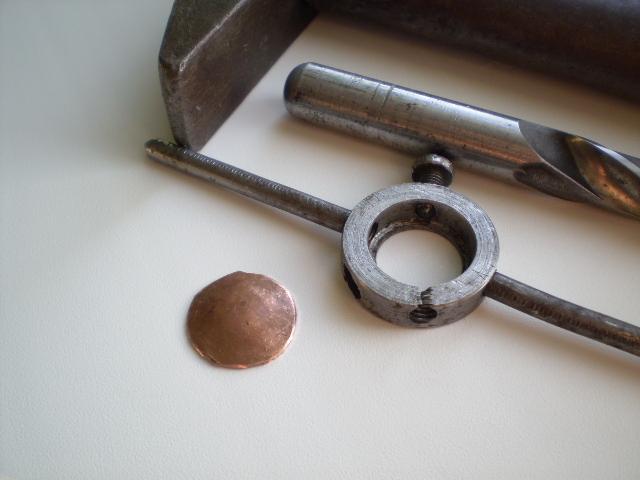

Промучившись с нарезанием резьбы, угробил кучу времени на это, в результате ничего не получилось :weep:
Зато получились вентили (барашки), как в утешение неудаче.


Всё в дело, даже отходы производства :D

[weall offline]

Резьба не наризается?(может сходить в сантехнику и кпит латуный шток ,цена 3рубля:)

[sa977 offline]

Да нет, с латунью проблем нет, чтоб идти покупать. Внутренний шток и будет из латуни, с наружней резьбой. А именно он будет вкручиваться в наружний шток, на котором будет закреплен вентиль. И вся эта конструкция должна крутиться и вращать клапан регулировки подачи газа.
Почему из меди а не из латуни? Потому что, все трубопроводы и кранбуксы запланировал из меди. Более того на держателе они уже сделаны (манометр и вентиль). Переделывать всё из за одной резьбы ... :weep: , не проще припаяю, если уж завтра не домучаю резьбу :D

[weall offline]

sa977, Зато уже с резьбой.(арматурка в смывном бачке используется).

[tarator offline]

диаметр заготовки под плашку сделай меньше ГОСТа, ибо материал "тянется и выдавливается". на стали и твердых латунях получилась бы чуть прослабленная резьба, на "пластилине" коим является медь будет нормуль.

заготовку салом помазать, легче будет :-)

[sa977 offline]

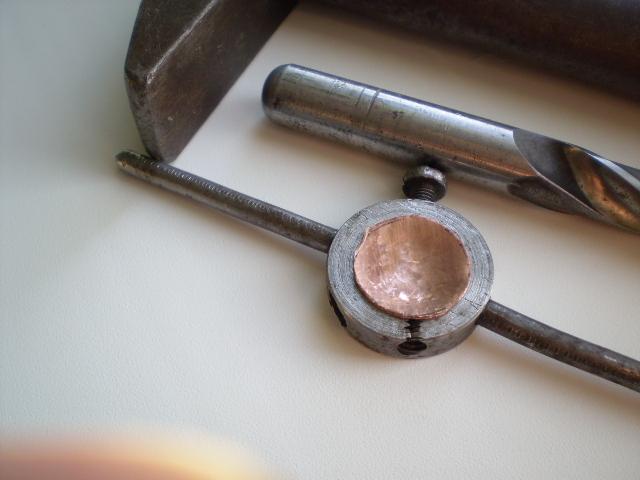

weall, tarator, Вы меня не правильно поняли. С наружней резьбой у меня проблем не возникло. Не получается внутренняя. Размер метчика М2, отверстие не сквозное, его глубина может быть не более 0,4 ну от силы 0,5 мм., дальше шток будет сужаться и на него крепится вентиль на наружную резьбу. А во внутреннюю резьбу вкручивается латунный шток с наружной резьбой.

[sa977 offline]

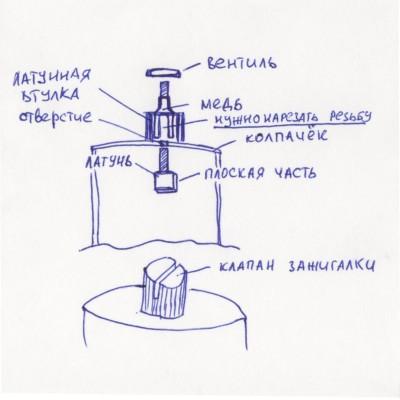

Я конечно рисую плохо, извините. Вот для наглядности, может будет понятнее, как хочу сделать.
