Ворклог "Corsair" (Высококачественный усилитель)

[Летячий мыш offline]

BOJI4OK, варистор я писал выше наименование, посмотри номер, введи в гугл изучи даташит) после трансформатора никаких фильтров не стоит. 0.1 кондёры (шунты) типа к73-17, синие подушечки, металло-плёночные кондёры.

[Летячий мыш offline]

на работе халява, поэтому все бессонные ночи можно чем-то заниматься :) и так, пред.

Схему конечную пока не нарисовал, что-то оттуда, что-то оттуда, сразу делал печатку, торопился :)

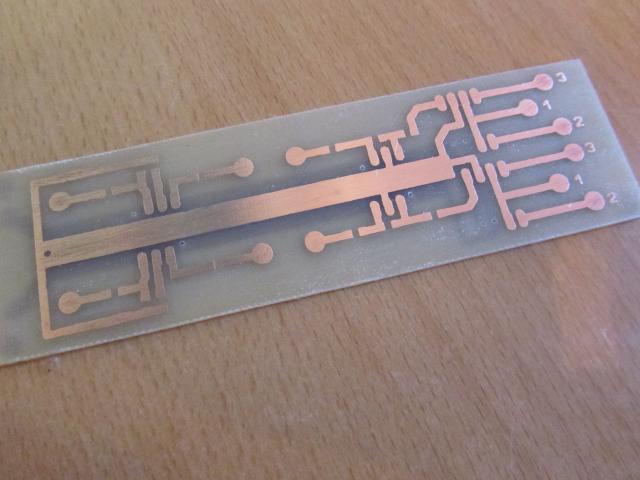

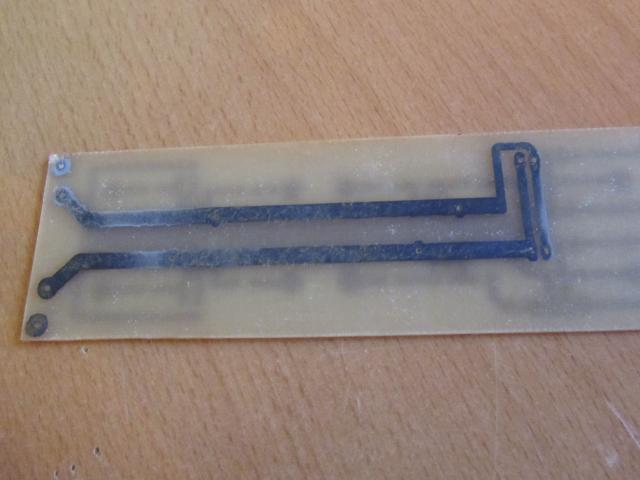

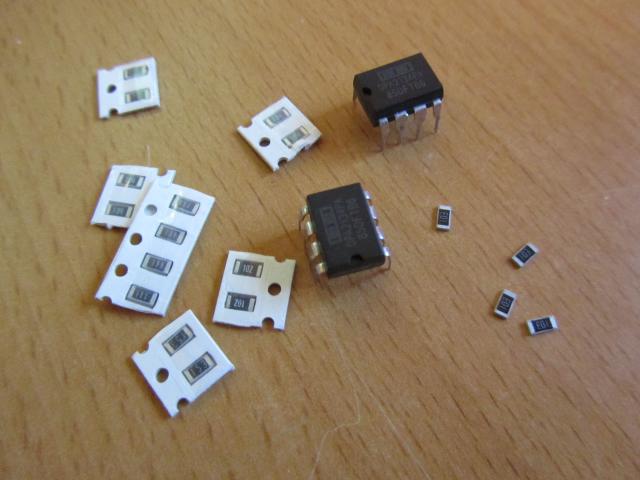

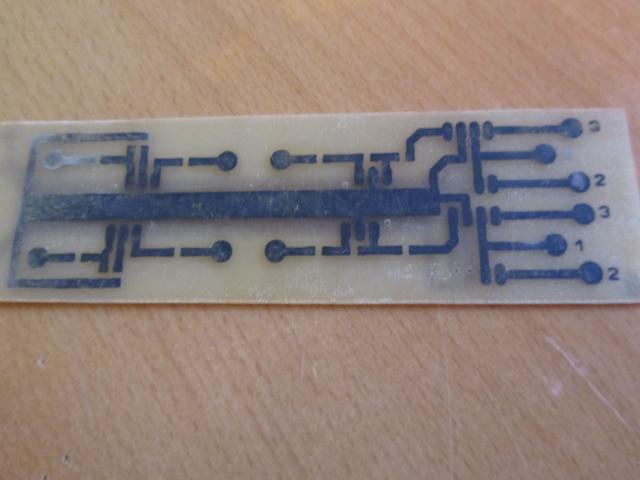

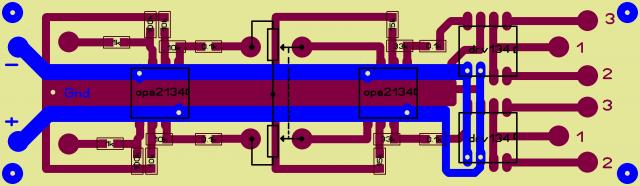

И так, на входе буфер, для согласования входного сопротивления мс опа2134, далее разрез крутилка, далее непосредственно сам предусилитель на тех же опашках, с КУ=2.2, далее два балансных драйвера, микросхемы drv 134, ну а на выходе уже балансные разёмы (XLR) и далее уже в оконечник. Плату пришлось делать двустороннюю, потому, что на макетке проходящие рядом линии питания + и -, давали наводку на вторую опашку, поэтому я под опашками провёл общую шину (gnd) а + и - питания перенёс на нижний слой платы. Ну собсно фотки...

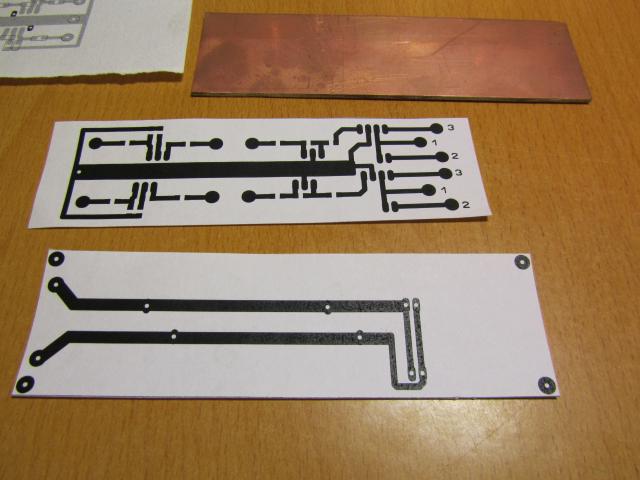

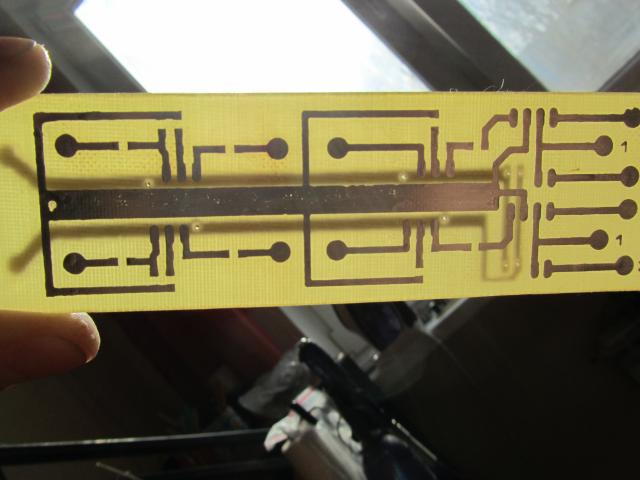

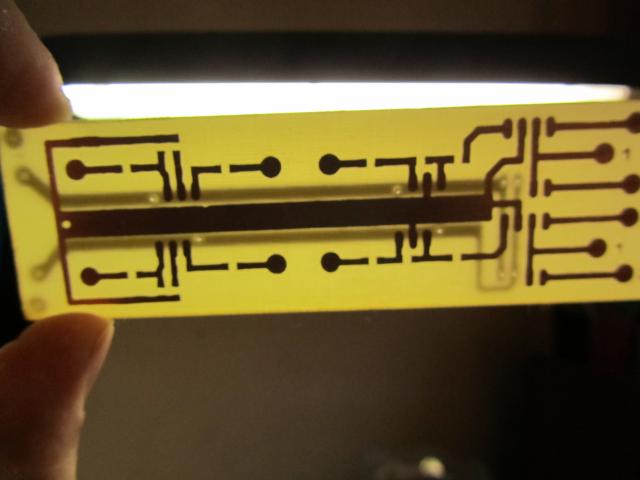

распечатка

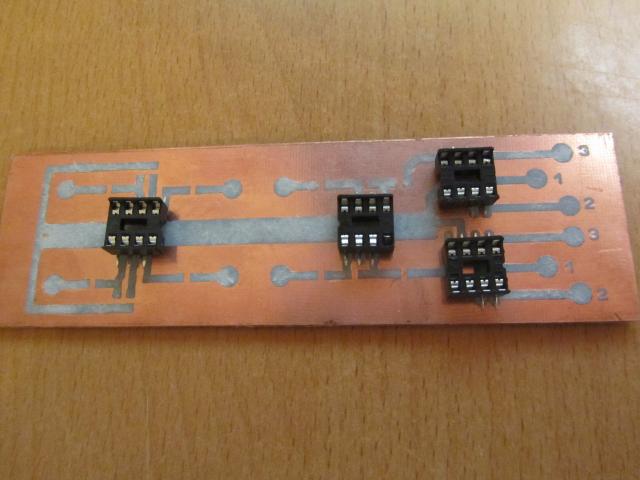

далее просверлил дырки в нужных местах, вставил кроватки - всё отлично.

[Летячий мыш offline]

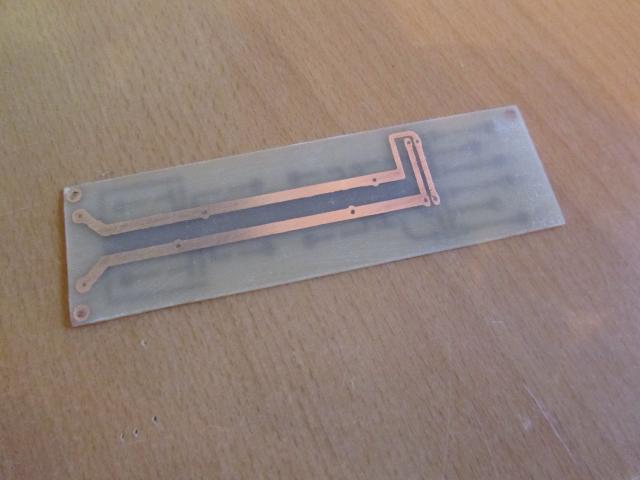

И так спустя 2.5 часа...

[Летячий мыш offline]

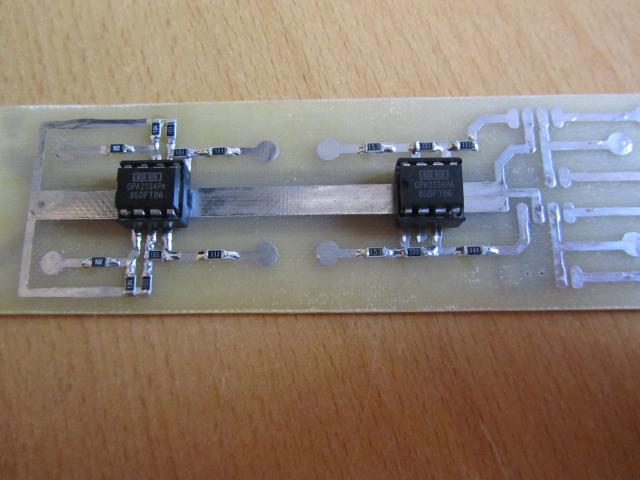

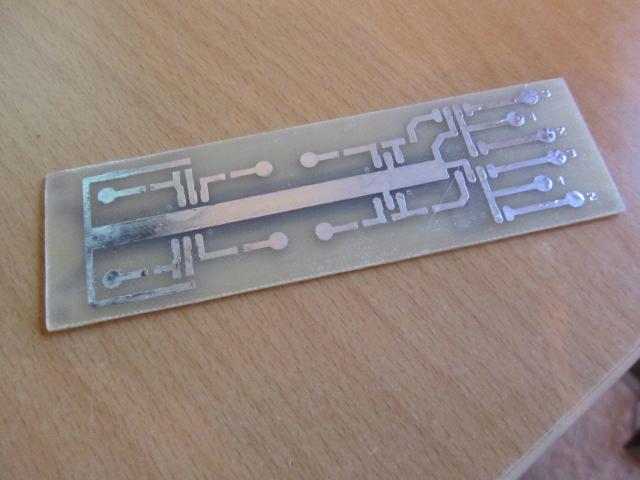

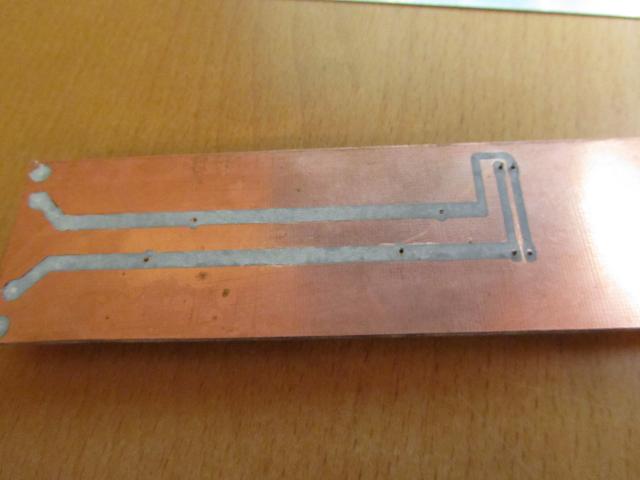

лудим, паяем(сначала сами элементы, потом уже кроватки). Всегда паяйте от мелкого к большому - удобно. Вотъ, остались только балансные дрова и всё пробный пуск...

[Летячий мыш offline]

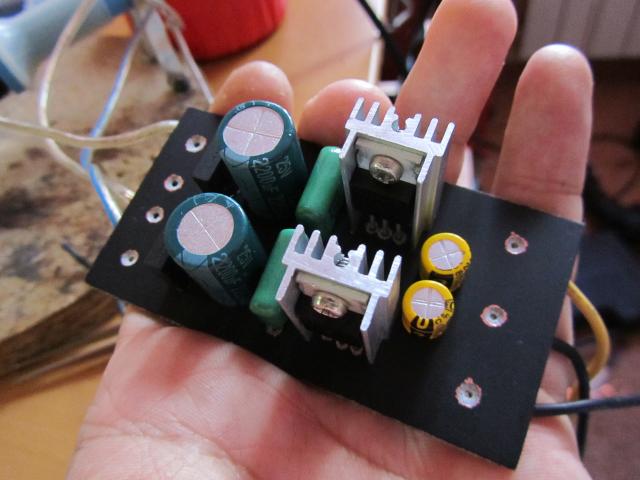

И так конечный вариант схемы преда и балансных драйверов + плата стабилизированного БП 2х15Вх2А


Бп

[andygrish offline]

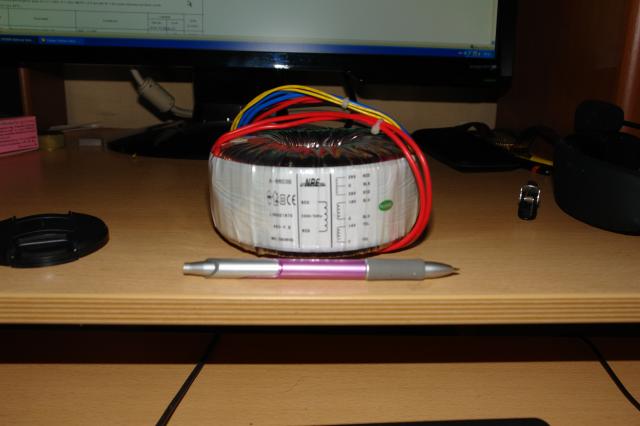

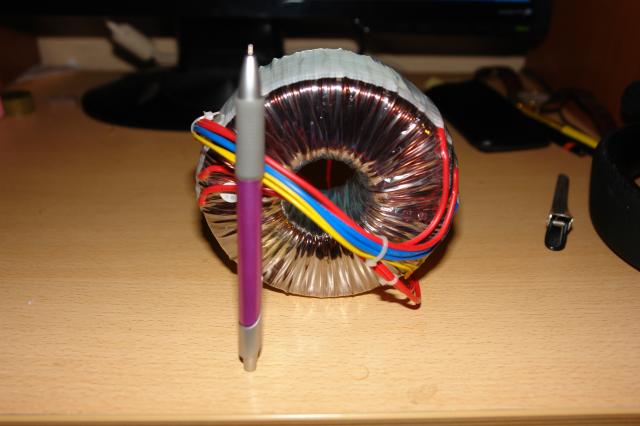

Добрый день, очень интересная тема! Загорелся повторить ваш Корсар, для чего начал собирать потихоньку детали. Начал с блока питания. Друзья принесли вот такой бублик, на выходе у него две обмотки по 29В, одна 18В, и одна 14В. Как вы думаете, подойдет такой для построения БП? Спасибо заранее за ответ.



упс, сорри, вот еще фото

[Летячий мыш offline]

18 после выпрямления даст 27В можно на lm3886 подать. 14 для лампы маловато... для лампы нужно две обмотки одна 7 Вольт для накала и вторая 28~30В для анодки. Только если будешь собирать советую ТООС заменить обычной ОС, будет в разы меньше фона и наводок.

[andygrish offline]

Так есть на торе еще две по 29, на лампу не пойдет? вроде 36в выпрямленных надо?

[andygrish offline]

не, непойдет. А если отдельный транс на лампу? Тощий

[Летячий мыш offline]

29 пойдёт на лампу, главное чтобы минимум 1А мог выдать на этом вольтаже...

[andygrish offline]

Я так понимаю, надо с БП получить следующее напряжение: +-27В (~4A) на ЛМ-ку, +-36В(~1А), и 6В стабилизированных на накал. Т.е. два двуполярных и однополярное одно, так?

[andygrish offline]

а с моего получится 36в, 18в, 14в

[Летячий мыш offline]

36 покупаем стабилизаторы на 25В понижаем, пускаем на лмку. 14 стабилизируем и понижаем до 6 на накал(радиатор на стабилизатор ставить не забываем) ну а на анодку можно взять 36В ДО стабилизаторов на лмку... как это всё работать будет я не знаю, то то, что работать будет это точно...

[andygrish offline]

провода толстые на вторичке, должно хватить

[Летячий мыш offline]

ну тем более. :wink:
