Сообщение Tony » 09 авг 2011 16:26

понял) а для чего вообще нужна пленка?
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение Шурика » 09 авг 2011 17:27

электролиты и пленка высокой емкости сглаживают НЧ-составляющую наводок сети (50Гц), а пленка малой емкости ВЧ-составляющую. помехи через питание могут просачиваться в усилительный тракт и на выходе мы получим "ууууууу" :wink:
Плохо быть старым, трезвым и больным

Шурика offline
Mega Modder
Аватара пользователя
Сообщения: 780
Зарегистрирован: 22 июн 2011 00:04
Откуда: Москва
Вернуться к началу

Сообщение BOJI4OK » 09 авг 2011 18:28

Tony, Сегодня на работе транс разобрал от телевизора лампового, разобрал железо, убрал все вторичные обмотки и намотал по новой.
Так что при желании :wink:
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение Tony » 28 авг 2011 16:11

забыл в прошлый раз рассказать - вместо третьей микросхемы купил и спаял мастеркитовский конструктор усилитель NM2044 2x22Вт на TA8210. теперь вот третью неделю работаю так, что не могу дойти до магазина за детальками для стабилизатора(
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение BOJI4OK » 28 авг 2011 19:42

Tony писал(а):забыл в прошлый раз рассказать - вместо третьей микросхемы купил и спаял мастеркитовский конструктор усилитель NM2044 2x22Вт на TA8210. теперь вот третью неделю работаю так, что не могу дойти до магазина за детальками для стабилизатора(


Интересно посмотреть
В конструкторе все детальки были?
Тоже вот думаю из мастеркитовских собрать усилок не большой.
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение Tony » 02 сен 2011 13:52

BOJI4OK, обязательно покажу) че-то фотик со мной сотрудничать отказывается только.. как разберусь - сфоткаю. и схему саму покажу, у меня пара вопросов по ее доработке будет)

детальки все в комплекте, только джек пришлось докупить
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение BOJI4OK » 03 сен 2011 00:21

Tony, Я транс тороидальный делал на тот усилок на который фотке ранеее выложил в этой теме,
фотки транса в другой теме там 220В/ 2X14в 1X5в
Сейчас купил конструктор мастер кит (темброблок на LM1036M) так как у нас таких микросхем нет в отдельной продаже
ну и усилок заказал на TDA8560Q по случию, всё таки у них платы по культурнее чем самому делать, но это уже отдельным усилком буду делать. :D
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение xo4yCoco » 05 сен 2011 10:05

BOJI4OK Привет,не паоможешь??
как на эту схему можно кинуть моно на этот стерео выход...
xo4yCoco offline
Modder
Modder
Сообщения: 2
Зарегистрирован: 05 сен 2011 10:02
Вернуться к началу

Сообщение BOJI4OK » 05 сен 2011 22:54

xo4yCoco писал(а):BOJI4OK Привет,не паоможешь??
как на эту схему можно кинуть моно на этот стерео выход...


А по точней, на какую схему?
С чего идёт моно сигнал? и на какой вход?
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение Tony » 06 сен 2011 11:33

Шурика писал(а):параллельно С0 поставить металло-пленку 0.1 мкФ и такой же С1


а можно вместо пленки поставить керамику?
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение Rom@L » 06 сен 2011 14:45

Можно керамику
Rom@L offline
Mega Modder
Сообщения: 705
Зарегистрирован: 28 окт 2008 16:55
Откуда: Арамиль
Вернуться к началу

Сообщение xo4yCoco » 16 сен 2011 14:20

на схему тда 8560 которую ты давай...вот смотри у меня в автомагнетоле кватро так,тобишь 4 колонки,а Я хочу 6ть запихнуть)тобиш 4 колонки на передние стеререо,вот решил поинтересоватся можно ли на стерео вход подать один моно источник?
xo4yCoco offline
Modder
Modder
Сообщения: 2
Зарегистрирован: 05 сен 2011 10:02
Вернуться к началу

Сообщение Tony » 18 сен 2011 16:57

xo4yCoco писал(а):на схему тда 8560 которую ты давай...вот смотри у меня в автомагнетоле кватро так,тобишь 4 колонки,а Я хочу 6ть запихнуть)тобиш 4 колонки на передние стеререо,вот решил поинтересоватся можно ли на стерео вход подать один моно источник?


понятнее, по-моему, не стало.

тем временем я стрельнул у товарища фотик.

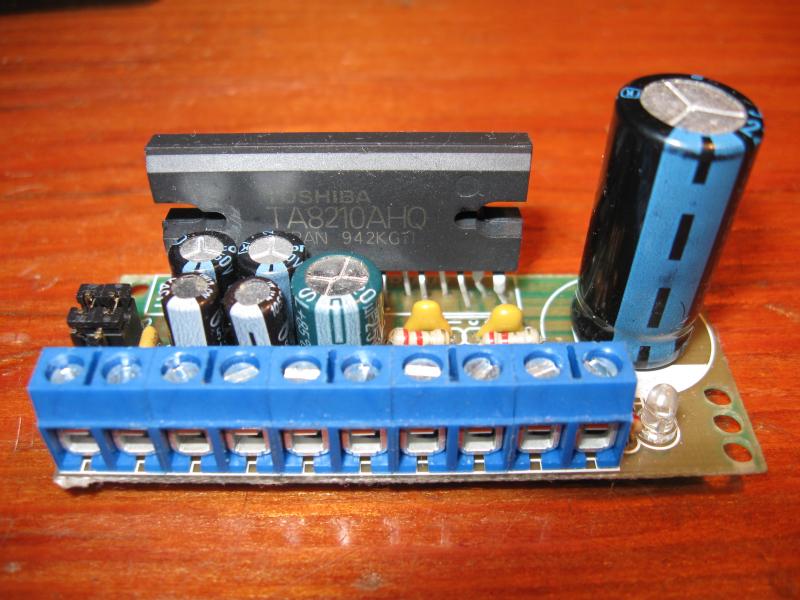

усилок:

сопроводилово:
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение Rom@L » 18 сен 2011 18:28

xo4yCoco писал(а):на схему тда 8560 которую ты давай...вот смотри у меня в автомагнетоле кватро так,тобишь 4 колонки,а Я хочу 6ть запихнуть)тобиш 4 колонки на передние стеререо,вот решил поинтересоватся можно ли на стерео вход подать один моно источник?

Подать моно сигнал на стерео вход можно. Только нужно чтобы выходное сопротивление источника этого сигнала было низким, а входное сопротивление усилителя высоким. Иначе будет ослабление сигнала.
А что мешает, не вдаваясь в теории, просто взять автоусилитель (2канала) и штатно подключить его к линейному выходу автомагнитолы? 2канала усилителя+4канала магнитолы=6каналов, воспроизводящих стерео.
Rom@L offline
Mega Modder
Сообщения: 705
Зарегистрирован: 28 окт 2008 16:55
Откуда: Арамиль
Вернуться к началу

Сообщение BOJI4OK » 18 сен 2011 21:11

Tony, это да
xo4yCoco, можешь сделать как сказал Rom@L, ,
а для чего такая конструкция?
Ты по мимо квадра случаем не отдельный саб хочешь сконструировать в машине?
А если проста хочешь что бы 6 шт динамиков торчало в машине
я так думаю можно 6 динамиков по 4 каналам разбросать, то есть
два динамика оставить как есть, а на оставшиеся два канала по два динамика в параллель.
Только нужна посмотреть какое сопротивление поддерживает магнитола и на какое рассчитаны динамики.

вот почитай---> http://cxem.net/sound/dinamics/dinamic46.php
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу
