Ворклог "Corsair" (Высококачественный усилитель)

[Летячий мыш offline]

Sblek,

Питания анода и накала, как в прочем и ЛМки я беру с заказного трансформатора, тороидального.

На стандартных разъёмах изоляции нет.

По поводу "типичного представителя" полностью согласен) не всем дано не просто слушать музыку, нужно уметь её "слышать". А кому по боку различные мелочи и т.д. собирают там всякие киловаттные услики с ТДХ 10-15%....ужас.

[Летячий мыш offline]

Небольшой апдейт, для тех, у кого появится желание повторить - на максимальной громкости, будут попеременно пропадать каналы, т.е. звук пропадать в них будет. С чем это связано, так как ЛМка имеет много защит, в её набор входит и тепловая, и как только номинальное значение будет превышено на 10 градусов, она сработает, отсюда следует, что если мы не хотим ставить радиатор по больше, то нужно из пасива его перевести на актив. 120ка на 5вольтах справляется с этой задачей на твёрдую пятёрку!

И как говориться нет предела совершенству...В грядущих апгрейдах намечается перенос всех БП на первый этаж к трансформатору, путём расположения кондёров по кругу - печатку выложу обязательно. И установка сетки Фарадея между этажам. Фанерное перекрытие между ними будет заменено на листовой металл, либо алюминий, либо на медь(будет доп. экран от наводок)
Ну и скорей всего термодатчик на радиатор и 120ка. Будет реализован принцип как в буржуйских ресиверах - температура поднялась до заданной отметки - вентиль начал вращаться, и чем сильней она поднимается тем быстрее вращается вентилятор.

Вот собственно пока все идеи по улучшению\доработке проекта.

[Apofigen offline]

а можно глянуть схемку в оригинале, я конечно ничего не понимаю, но все же интересно =)

[Летячий мыш offline]

[Летячий мыш offline]

Работа над ошибками, избавляемся от 50Гц гула.
Новая разводка платы, на этот раз двухсторонняя.

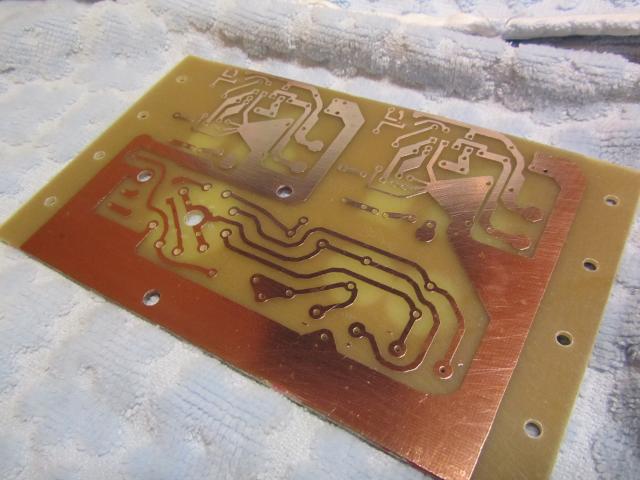

Сторона дорожек

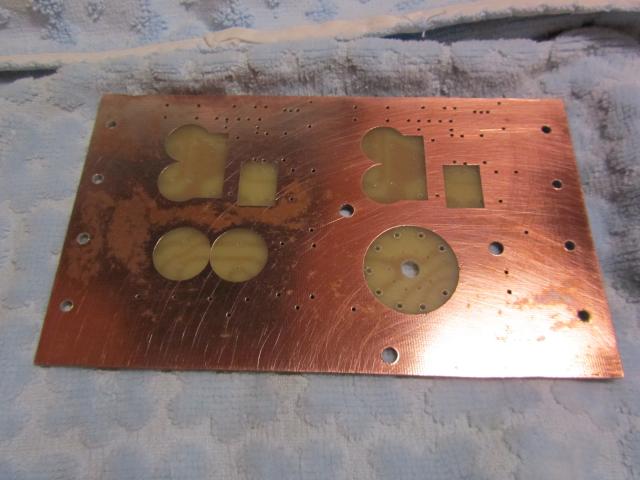

Вторая сторона, выполняет роль экрана.

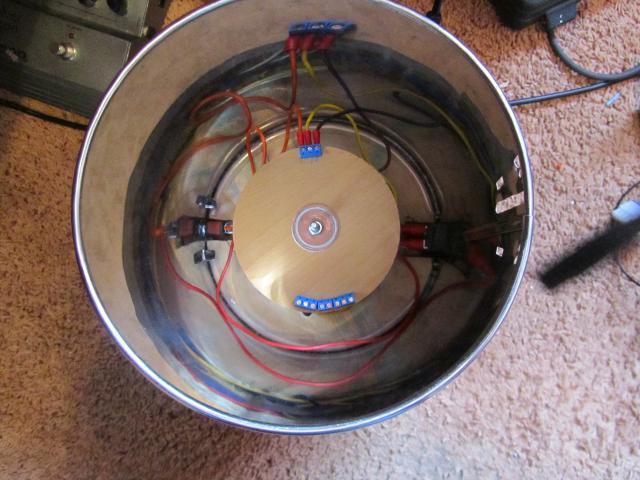

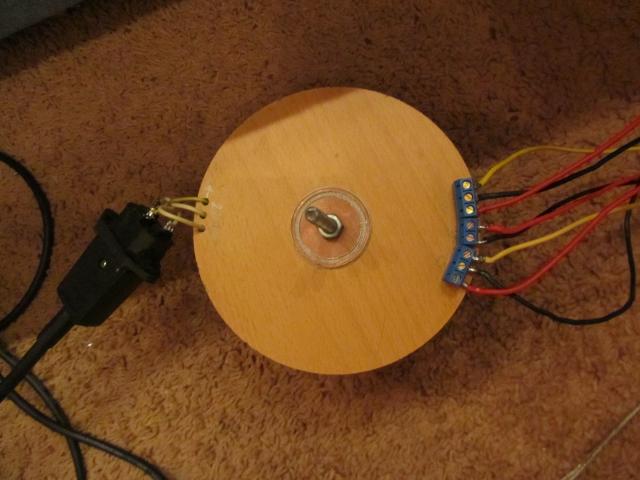

Небольшая модернизация транса, чтобы при разборке\ремонте\твике не отпаивать каждый раз провода...

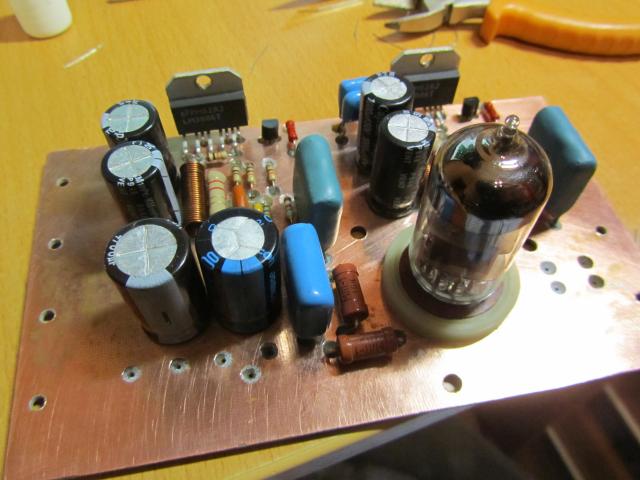

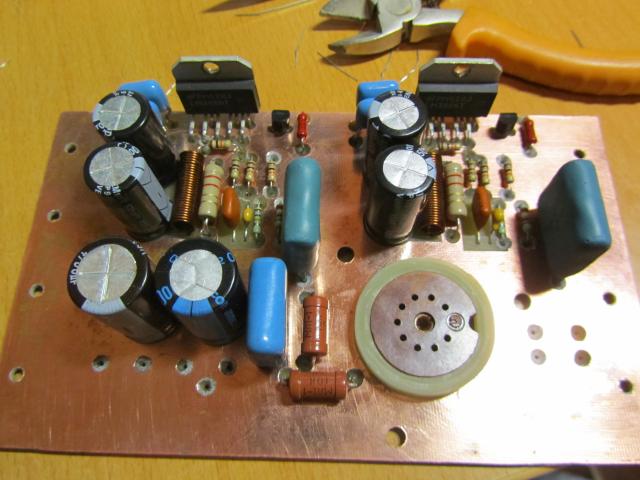

Новоиспаянная...

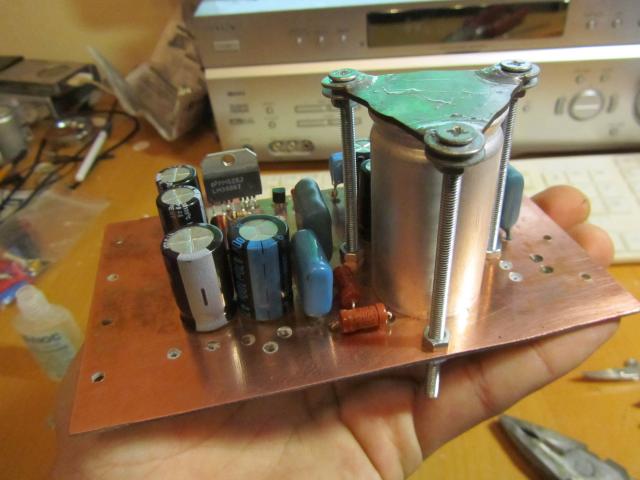

А вот тут начинается самое интересное... Придумал конструкцию колпака для лампы и таким макаром разместил прижимные болты, что они гайками становятся на дорожки 0(нуля) питания, общего для всего усилителя.
Так, как 9ая нога припаевается туда же (на ноль), то получается, что лампа, как бы сливается в этом экране с главной дорожкой нуля всей платы...Очень эффективное экранирование вышло, как после покажут испытания...

Вот сей девайс...


В итоге 50Гц шум убился окончательно, после замены R9(на схеме 100оМ), на номинал 300оМ, всё, в колонках, при отсутствии сигнала - гробовая тишина.
К доработке по звучанию, отнесу удаление С6 (1n5) ВЧ фон от него небольшой был...и в конце можно считать схему и печатку готовой к повторению! Проверено! Работает!!!

На днях ожидается акрил... Уже почти всёё)) :insane:

[Александр Слободян offline]

Летячий мыш, Неплохое решение экранировки... gud

[Outlander offline]

Летячий мыш, найссс :super:
хм... Больно сия экранирующая штуковина корпус конденсатора напоминает)

[Летячий мыш offline]

Александр Слободян, очень рад слышать от вас лесные слова маэстро )

Outlander, да) ты не ошибся) это К50-20 выпотрошенный и отпиленный по нужной длине ) с задачей справляется на 5+!

[Летячий мыш offline]

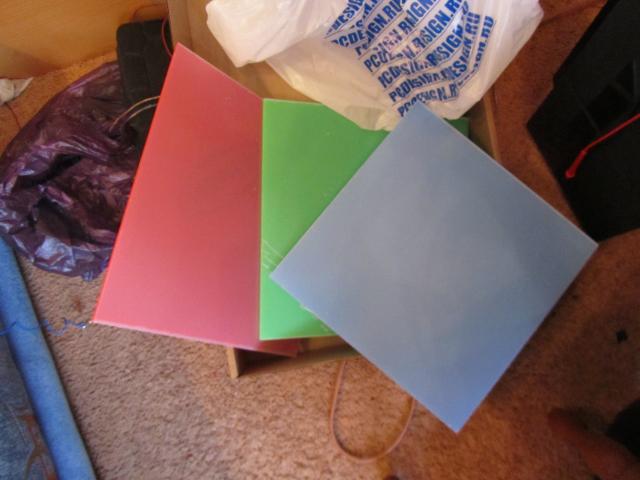

Оргошка наконец-то приехал!



Между делом... для портфолио так сказать сь -)

[Sblek offline]

Очень эффективное экранирование вышло, как после покажут испытания...

мне жалко эту лампу....охлаждения полный НОЛЬ

[Outlander offline]

зы - подставка для транса есть сидюк с самоклейкой?)

[Александр Слободян offline]

Sblek, Неее нормуль ей.. Так как ее прижимает экран, он дополнительно еще роль теплоотвода играет... Улучшения охлаждения может и не будет, но то что не ухудшидтся это факт... В свое время в ламповой технике часто встречались лампы в глухом аллюминиевом экране - и ничего работали без проблем...

[Летячий мыш offline]

Александр Слободян, полностью согласен. ибо на 6В накала, греется она совсем не ощутимо, руку можно держать и не убирать...
Outlander, не понял тебя? )

[Летячий мыш offline]

Кстати, поставил на плату папу штекеры, стало невероятно удобно производить монтаж - советую всем!

[Летячий мыш offline]

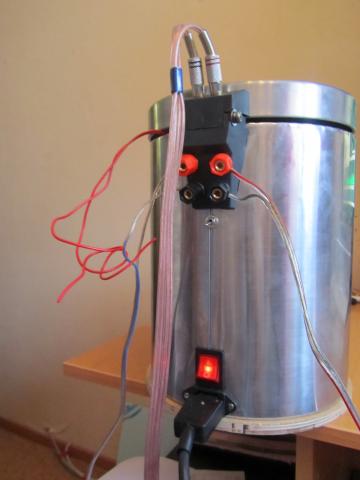

Тумблер MUTE и Выключатель полностью обесточивающий усилитель.
