Сообщение BOJI4OK » 06 апр 2011 14:46

В общем переделал я плату усилка.
Убрал транзисторы на плавное выключение.
Оставил выводы для светодиодной индикации(клемник с боку будит отдельно от основной платы)
Ну и платку по культурнее сделал
--------------------------------------------------------------------
2хМикросхемы TDA8560Q
4хКонденсатора электролита(2х 3300мф и 2х 4700мф)
4хКонд.пост. 0,47мф
2хSMD конд.пост. 0,1мф
2хрезистора 5 Ом
7хдвойных клемников
2хтройных клемника
--------------------------------------------------------------------

"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение BOJI4OK » 06 апр 2011 14:54

Ребята может подскажите мне процесорный куллер с радиатором самый дешёвый или ещё что то недорогое с радиатором;)
САМОЕ главноес большим радиатором (только без трубок тепловых)

типа этого только по больше
:D
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение Tony » 06 апр 2011 16:27

китайские нонеймы... в магаз приходишь - они обычно на ветрине без упаковки лежат, можно заодно разглядеть, покатит или нет)
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение BOJI4OK » 06 апр 2011 16:47

Tony писал(а):китайские нонеймы... в магаз приходишь - они обычно на ветрине без упаковки лежат, можно заодно разглядеть, покатит или нет)


ОК! Посмотрим :D
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение Tony » 06 авг 2011 04:19

так, друзья. вновь открывшиеся обстоятельства: гадский трансформатор выдает на провода №5 и №6 (те, к которым я подключаюсь) 15,8 вольт переменного тока, которые, при прохождении через диодный мост и кондер почему-то превращаются в аж 21,4 вольта постоянки. что с этим делать? транс - ТП-60-5, диодный мост - BR1010, конденсатор - электролит 4700мкФ 25В.
зы Это я чо, 2 микрухи сжег?
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение olenevod » 06 авг 2011 06:27

Трансформатор не гадский......

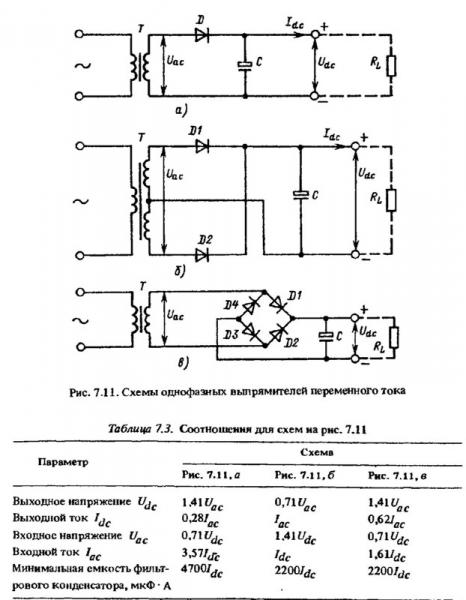

Просто есть такая волшебная цифра 1,41.
И, что бы узнать выпрямленное напряжение (при двухполупериодном выпрямлении с фильтрующим конденсатором), нужно переменное напряжение, снимаемое с трансформатора, умножить на это волшебное число.....Изображение
Опыт - сын ошибок трудных...
olenevod offline
Ultra Modder
Ultra Modder
Сообщения: 108
Зарегистрирован: 07 мар 2010 19:28
Откуда: Россия необъятна
Вернуться к началу

Сообщение Tony » 06 авг 2011 16:27

сакс, не знал.
а понизить есть возможность?
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение Шурика » 06 авг 2011 16:56

Tony, а те сколько надо вольт? самый простой и эффективный способ собрать стабилизатор на основе LM317 с усилительным по току транзистором
Плохо быть старым, трезвым и больным

Шурика offline
Mega Modder
Аватара пользователя
Сообщения: 780
Зарегистрирован: 22 июн 2011 00:04
Откуда: Москва
Вернуться к началу

Сообщение Tony » 06 авг 2011 17:12

в описании микросхемы написано "6...18, типовое 14,4"
Шурика, типа такого: http://www.cqham.ru/lm317.htm ?
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение Шурика » 06 авг 2011 18:55

скорее уж такое: http://www.national.com/mpf/LM/LM338.html#Overview
сколько у тебя транс току выдает и какая микруха?
Плохо быть старым, трезвым и больным

Шурика offline
Mega Modder
Аватара пользователя
Сообщения: 780
Зарегистрирован: 22 июн 2011 00:04
Откуда: Москва
Вернуться к началу

Сообщение olenevod » 06 авг 2011 19:36

Советую скачать и почитать....
Конкретно раздел " Источники электропитания"

http://www.padabum.com/d.php?id=301
Опыт - сын ошибок трудных...
olenevod offline
Ultra Modder
Ultra Modder
Сообщения: 108
Зарегистрирован: 07 мар 2010 19:28
Откуда: Россия необъятна
Вернуться к началу

Сообщение Tony » 07 авг 2011 04:31

Шурика, потому что обеспечивает бОльший ток? микруха - TA8210AHQ, 2х22 Вт при нагрузке 4 Ом. транс ТП-60-5, пишут 1,5А на 15В... Хм, а не маловато ли?
olenevod, книжку скачать пока не могу, че-то интернет с утра еле шевелится, но обязательно посмотрю. хотя не уверен, что смогу во все в достаточной степени вникнуть.
http://sprv.ucoz.ru/index/transformatory_tp_60/0-48
а вообще, мне в ближайшее время нужно "скачать и почитать" (а еще осмыслить и переработать) это, вот это, и еще это ну и еще энное количество статей и книг по этой тематике, поэтому по данному вопросу мне хотелось бы просто найти достаточно подробный гайд, примерно как тут, а не кучу информации, которая мне впоследствии возможно больше и не понадобится, несмотря на всю ее полезность.
цель, честно говоря, - просто занять руки, особо не напрягая мозг, и получить на выходе некое изделие
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение olenevod » 07 авг 2011 09:58

У М.Тули как раз ничего лишнего.............
Не понял только, зачем тебе регулируемый стабилизатор? Достаточно будет фиксированного на 15 Вольт. Да и деталей меньше понадобится.
Опыт - сын ошибок трудных...
olenevod offline
Ultra Modder
Ultra Modder
Сообщения: 108
Зарегистрирован: 07 мар 2010 19:28
Откуда: Россия необъятна
Вернуться к началу

Сообщение Tony » 07 авг 2011 12:17

я просто навскидку схему предложил, какую нашел. думал заменить переменный резистор на постоянный, или не менять, просто оставить в нужном положении. щас вот сижу ищу схему фиксированного. можешь что-нибудь предложить? кстати, что-то в этой книге раздела "источники электропитания" мне не попался
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение olenevod » 07 авг 2011 12:53

Ну, не совсем раздел, скорее глава. Страница 159 книги (80 стр. в DjV)
А конкретно идут микросхемы стабилизаторов напряжения
7805 - 5 вольт, 7806 - 6 Вольт, 7809 - 9 Вольт, 7812 - 12 Вольт, 7815 - 15 Вольт
79хх - стабы по минусу питания для двуполярных ИП.
Есть различные аналоги на разные выходные токи. 7815 расчитана на 1,5А, но транзисторами можно увеличить до нужного, абы трансформатор справился.
Типа как тут: http://www.vsegta.ru/bp/bp55.htm
Это для примера, и половина деталей там работает в блоке защиты. Я думаю, тебе достаточно будет как в книжке. Кстати, защита от КЗ на выходе встроена в микросхему.

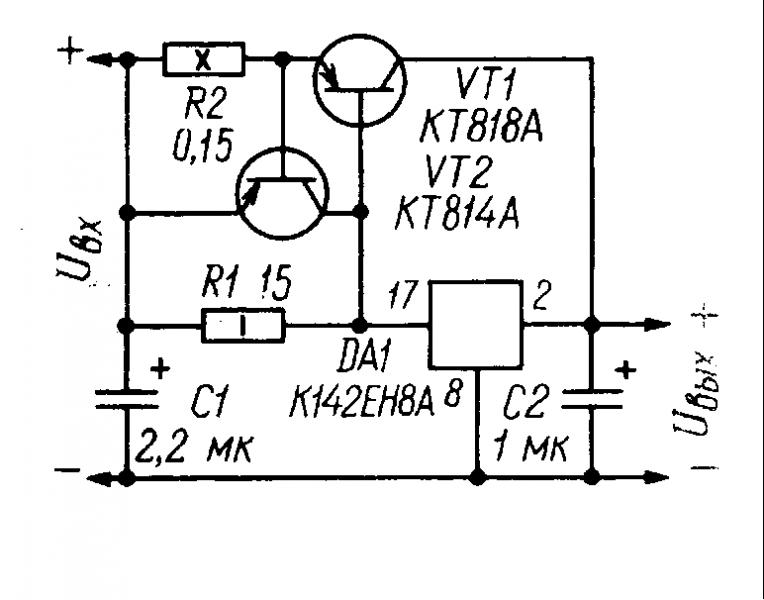

Что-то типа так:
Только вместо КРЕН8А (наш аналог 7809, кстати) ставишь 7815, и транзисторы можно заменить на один составной, КТ827 например.
Опыт - сын ошибок трудных...
olenevod offline
Ultra Modder
Ultra Modder
Сообщения: 108
Зарегистрирован: 07 мар 2010 19:28
Откуда: Россия необъятна
Вернуться к началу
