Аудиоусилитель и блок питания к нему

[Летячий мыш offline]

много бывает, есть такое понятие как разумное вложение денег, и тут я не вижу ради чего бахать по 18 000мкф)

[BOJI4OK offline]

Летячий мыш, не ну на халяву то можно и 25 поставить ::-D:

[BOJI4OK offline]

Спаял из той TDA8560 у которой ноги подрезаны были усилок
вот что получилось


Включил в динамиках дребизг страшный подключаю к усилку плеер дребиз остаётся музыку вообще не слышно.
Светодиод сильно моргает и гаснит.
На землю не риагирует вообще никак.
Отключил один динами и на него подаю сигнал(на один канал) шум слышно но при воспроизведении музыки проподает
Второй канал никак не риагирует
Сначала припоял транзисторы дешёвые КТ3102 БМ-AU затем перепаял на КТ3102 с буквами В и Г результат тот же.

Просмотрел вроди всё правильно спаял да и усилок такой же рабочий который я ранее спаял перед глазами.
Ну значит друг микрасхемку конкретно подпалил :frown:
Пойду ща в магазин попробую новую микру. :D

[Rom@L offline]

Есть в радиотехнике такое понятие как 'самовозбуждение усилителя'. Похоже тут оно и наблюдается. Вызвано возможно хвостом из проводов, которым микросхема подключена к плате. Для предотвращения такого эффекта блокировочные и фильтрующие конденсаторы располагают в непосредственной близости от усилительного элемента (микросхемы).
Поджаренные микросхемы обычно проявляют себя сильным саморазогревом, что при использовании хорошего блока питания заканчивается полным пробоем микросхемы из за перегрева.

[BOJI4OK offline]

Кажись не в этом дело
У меня на рабочем усилке на кнопке выключения транзистор КТ3102Б стоит всё норм работает, на другом и КТ3102Г ставил и КТ3102В не хочит работать и всё уже микрасхему новую поставил всё равно шумы какие то, дребезг :frown:

[BOJI4OK offline]

да к стати может подскажите полный аналог КТ3102Б confused

[Rom@L offline]

ВС547В, ВС547С. Отечественные КТ3102БМ имеют зеркальную цоколёвку (при монтаже развернуть на 180 градусов)

[Tony offline]

а вот и я) итак, друзья, за прошедшее время у меня успел упасть на этот усилок,зато подняться на флешку, упасть на нее, подняться на другую, и на нее тоже уже падает, зато вновь появляется интерес доделать таки этот усил, чтобы вся эта бодяга хранилась в виде готового изделия (колонок), а не кучи хлама.
дык вот.
в чем может быть проблема-то, епты?
как проверить исправность динамиков, может они дохлые?
а то, что 2 металлических полосы на печатке, расположенные по периметру, с двух сторон текстолита симметрично одна относительно другой, к которым я припаиваю питание, представляют собой по сути плоский конденсатор, не может дать такой косяк?

[BOJI4OK offline]

[quote="Tony"]а вот и я) итак, друзья, за прошедшее время у меня успел упасть на этот усилок,зато подняться на флешку, упасть на нее, подняться на другую, и на нее тоже уже падает

Это к сексопотологу ::-D:
А по поводу усилка делай по простой схеме которую в самом начале смотрел!

[Tony offline]

так я по ней и делал, уже отписывался где-то пару страниц назад...

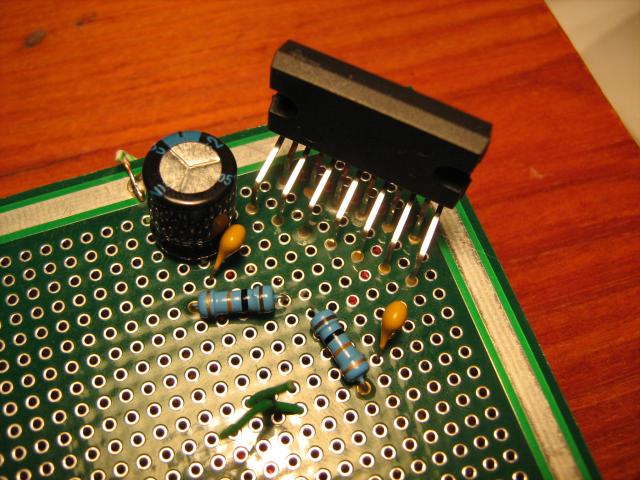

[quote="BOJI4OK"]Фотку макетки с 5 деталюшками ::-D:

[BOJI4OK offline]

Вот на сколько я помню у тебя была схема с транзисторами а теперь 5 деталюшек
На 5 деталюшках работает? или тоже нет?

[Tony offline]

нет, в том-то и дело. я поэтому про исправность блинов и спрашиваю.

[BOJI4OK offline]

Что та я про блины не понял
Почему ты на печатках элементы на искосок располагаешь?
экономишь плату?
мне кажется при монтаже ты путаешься и что то неправильно паяешь
С задней стороны как распаял?
Может не торопится с распайкой а сначала на листочке нарисовать все соединения.
Патом к плате прикинуть ну и.....
Если уж на то пошло то самая простая схема 4 детальки
------------------------------------------
микрасхема
1 электролит 2200мфх25в
2,3,4 постоянный конд. 0,1мф
и всё
------------------------------------------
Может у тебя транс слабый?

[Tony offline]

наискосок - патамучта таким макаром ножки схемы приходятся аккурат на дырки платы, гнуть не надо)) попробую на досуге печатку сделать нормальную

про транс я хз, но:

транс потянет достаточно громко будит играть, что то в самой схеме намудрили

а про блины - ну динамики же могут быть неисправными? как их проверить?

[BOJI4OK offline]

мультиметром проверь сопротивление катушки динамика.
ну или присоедени к чему ни будь послушай
