Аудиоусилитель и блок питания к нему

[Летячий мыш offline]

ОКе

[BashMag offline]

Летячий мыш, lm1875t + S-30, это будет играть или и браться не стоит?какая схема на lm1875t лучше? :shy:

[Летячий мыш offline]

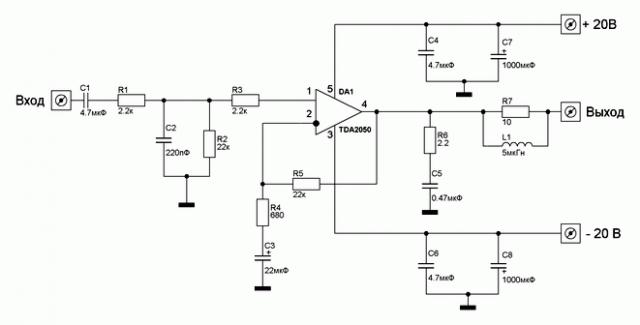

BashMag, будет играть.схема для неё такая же как и для ТДА 2050

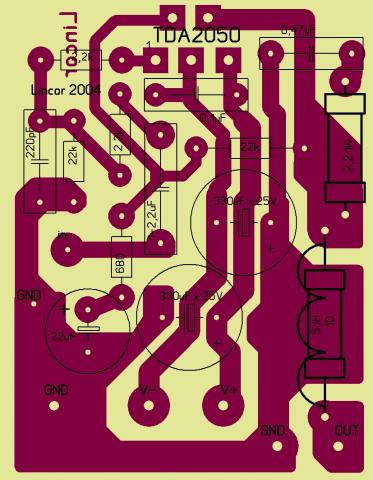

печатка от товарища Линкора. Собирал давно, трудностей не заметил, единственное кондёр на схеме с5 (0.47мкф) требует подбора, экспериментальным путём подбирается, впаял - помехи, впаял другого номинала - помех нет, или может сразу и с этом номиналом запуститься...у меня запускался.


Цоколёвка микрух одинаковая. Но лмка более глубоким нч обладает, ну и стоит соответственно подороже...

[Александр Слободян offline]

Sblek, Апшипся... :D :shy: redface

[BashMag offline]

пробовал сегодня подключить транс от ибп, подключал через предохранитель, в качестве первички синий и красный выводы транса...в итоге маленький бум, дымок из предахранителя,сработал автомат на щитке confused Транс вроде пока жив, обмотки звонятся..

[Летячий мыш offline]

BashMag, подключал через предохранитель КУДА? в 220!?!

[Летячий мыш offline]

BashMag, и если транс звонится, это ещё не значит, что он жив ^^ надо, чтобы Омы показывал те же, что перед включением, а звонится он может и при КЗ обмоток

[BashMag offline]

ну да..220

если включать как обычный транс то там где 2 вывода это и есть первичка , там где 3 это вторичка , 2 обмотки со средней точкой

или я чего то не так понял..чет ваще я запутался :insane:

[Летячий мыш offline]

BashMag, обычно первичка имеет бОльшее сопротивление, чем вторичка, если подключал к первичке, то должно было заработать... могу предположить, что первичка либо уже отжила своё, либо ты, что-то напутал...и кстати, для первички Омы, это мало...там обычно Килоомы....хотя я могу ошибаться... :dontknow:

[Летячий мыш offline]

проверь короче так. возьми батарейку 1.5В, подключи ко вторичке вольтметр, и подсоединяй батарейку, если показания на вольтметре отсутствуют, значит первичке каюк

[Rom@L offline]

У силовых трансформаторов 220/12 мощностью несколько сотен Ватт сопротивление обмотки 220В должно быть единицы Ом, обмотки 12В - сотые доли Ома.

[Rom@L offline]

проверь короче так. возьми батарейку 1.5В, подключи ко вторичке вольтметр, и подсоединяй батарейку, если показания на вольтметре отсутствуют, значит первичке каюк

Вольтметр будет реагировать только на всплески напряжения в моменты подключения и отключения батарейки. Долго держать подключенной батарейку нежелательно, для неё это будет практически короткое замыкание.

[Летячий мыш offline]

Rom@L, ему этих всплесков хватит, чтобы определить есть ли кз или нет.

[BashMag offline]

Всё точно так. КЗ нет. После проверки батарейкой вставил в ибп рабочую батарею - все работает.

[Летячий мыш offline]

BashMag, измерь входное напряжение и силу тока на первичке когда он работает с батареей. Чую что это не на 220 транс...
