Моддинг аудиосистем [Общая тема]

[Александр Слободян offline]

pit_stop, Блин, сразу фотка твоей конструкции не открылась...

Ранее написаное относится к обычной коробочной акустике... В данном случае надо было из толстой фанеры такую конструкцию набирать...

Если уж сделал из ДСП ,то мое мнение проклеить 1-2 слоями стеклоткани на эпоксидке и отшлифовать.. Тогда никаких сколов и за 5 лет эксплуатации не будет...

[pit_stop offline]

Та уже управился...Кинул слой серпянки и покрыл грунтовыравнивателем...

[RAIMEN-13 offline]

Уважаемые формунчане, нужен совет!
Собрался делать усилитель 5.0. На микросхемах ЛМ3886. Сначала решил заняться питанием, и целую неделю (бегая по городу) искал подходящий трансформатор, и как обычно ничего ненашел, кроме этого

http://www.avselectro.ru/catalog/000cvi ... oqvor.html

Вот подумал взять 2 таких.

Вопросы такие:
1. сильно ли такой отличается от троидального( кроме массы и габаритов)?
2. есть ли какието казусы при использовании таких трансфотматоров?

[Александр Слободян offline]

Отличия от тороида - габариты... При одинаковых мощностях - тороиды компактнее.. Ну и у тороидов излучение паразитных магнитных полей более минимизировано, на Ш-образных сердечниках экранировать трансы желательно..
Да и размещать сами трансы либо разнесенно, либо оди поворачивать на 90 градусов относительно другого (если рядом)
Да и входные цепи усила размещать как можно более удаленно от трансов...

[ErofeiVlad offline]

Фотка -зачет, шедеврально!

[Летячий мыш offline]

RAIMEN-13, для 5.0 я бы тебе даже советовал брать 2 отдельных транса. Почему? Потому, что сумма мощностей фронтальных колонок относительно тылов и центра, равна. У тебя как раз так и получится, у фронтов свой ИП у тылов и центра свой. По поводу экранирования, слушай Сашу, он всё верно сказал. По какой схеме включать будешь кстати? Я просто собаку на этой микре съел, если, что обращайся :)

[RAIMEN-13 offline]

Летячий мыш, У каждого транса одна вторичка, поэтому 2 брать полюбому.
И с произошедшими недавно событиями плюс все обдумав, решил собирать усилитель 2.1.
И вот возникло несколько вопросов

1) По какой схеме лучше включать?
2) На каждый канал думаю применить по 2 микросхемы, как лучше их подключать, паралельно или в мост?

И можно еще схемку для блока питания в случае с моими трансами.

[Летячий мыш offline]

RAIMEN-13, во первых, что у тебя за акустика? если типа полочников и саб, то по 1ой микре на канал и для саба в мост - за глаза. Какое сопротивление акустики. И если всё таки заморочиться и намотать вторую вторичку на один из трансов. Второй будет как бы донором... что-то не очень мне нравится эта затея спаривать два транса вторичками, чтобы получить двуполярку... Делай тогда уж лучше(если не хочешь перематывать) как Александр Слободян, писал несколькими постами выше...

[Шурика offline]

ну вы блин даете.... ::-D:
RAIMEN-13, два своих транса разносишь к боковым стенкам, между ними ставишь плату блока питания (не знаю точно компоновку твоего, у меня между трансами длииииная плата БП стоит - довольно удобно). соответственно от одного транса реализуешь "+", от другого "-" для двуполярного питания. "земли" трансов встречаются на "земле" (сорри за тавтологию) основных фильтрующих конденсаторов. такая схема работает 100% и причем очень даже хорошо (собственно, так очень часто делают фирмы типа Макинтош и Аудио Фиделити)

[Шурика offline]

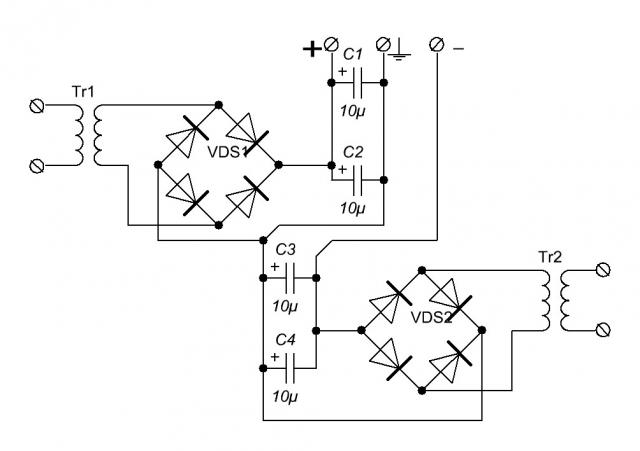

ну то есть где-то так

[RAIMEN-13 offline]

Летячий мыш, А что если сделать так http://bp.xsp.ru/blokpit/0098.php
АС пока нет, планирую покупать после сборки усилителя, Скорее всего это будут фронтальные напольники с сопротивлением 6-8 Ом и собственно саб.

[RAIMEN-13 offline]

Шурика, Спасибо за идею, так и сделаю :beer:

[RAIMEN-13 offline]

Шурика, можно взглянуть на фото вашего творения? :shy:

[Шурика offline]

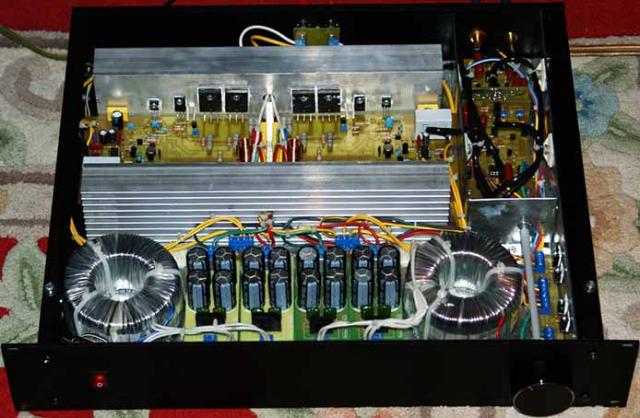

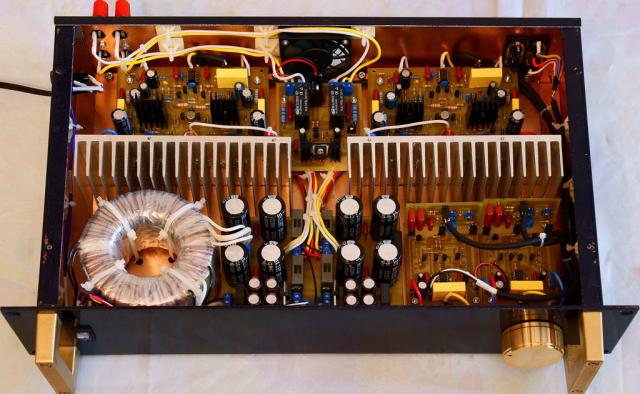

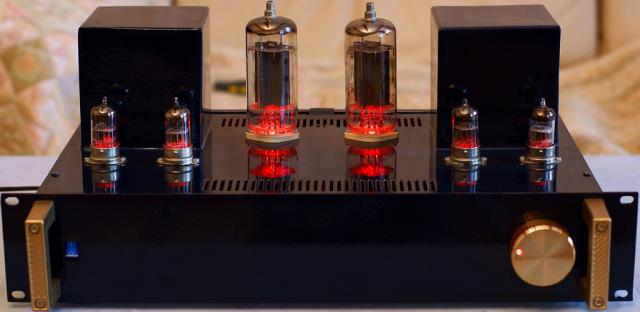

[quote="RAIMEN-13"]Шурика, можно взглянуть на фото вашего творения? :shy:

[RAIMEN-13 offline]

Шурика Серьезная работа, Лучше чем с завода,
а ворк есть?
