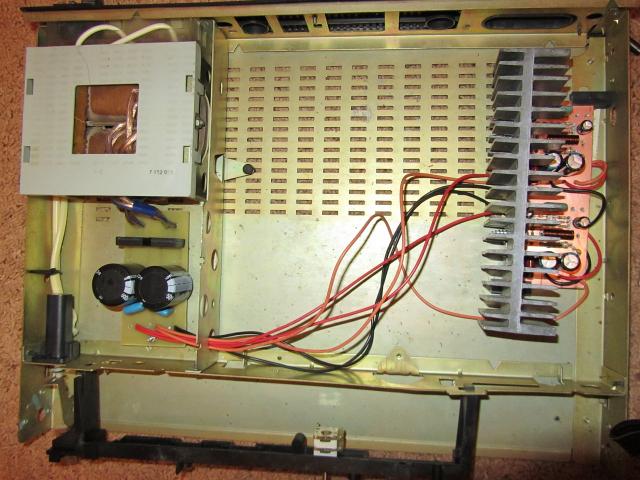

Шабашечку тут подкинули, мол денег не много, а хочется чего-то хорошего. Ну, что ж, отчего бы и не помочь хорошим людям. Принесли какую-то "вегу", усь, для него начинка.

[Летячий мыш offline]

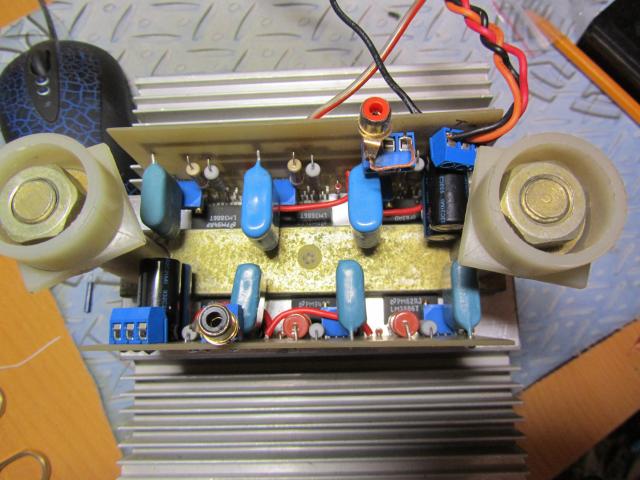

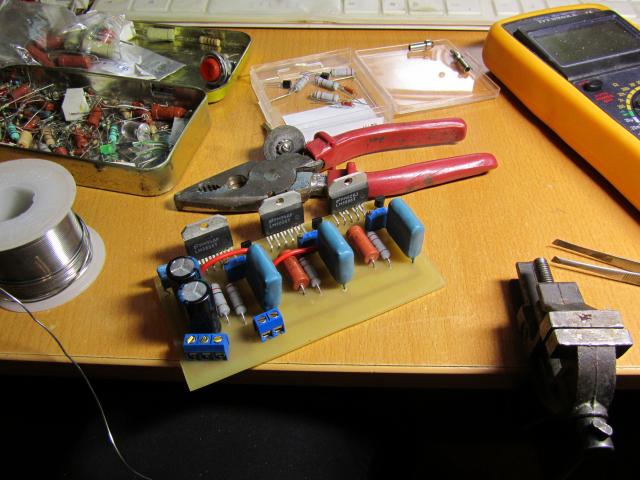

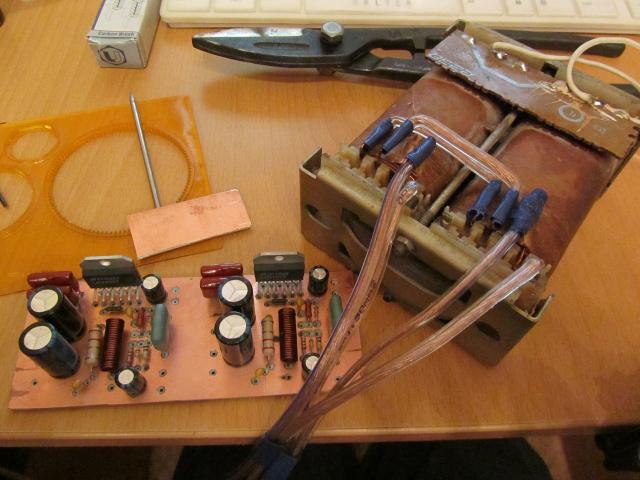

И так, долгожданное продолжение) доделал вторую половину одного канала, послушал в моно (6 Микрух на 1 канал - просто офигел), щас гоняю стерео, по 3 на канал, немного слабее отдача на НЧ, но всё равно убийственная. Точной точкой, как пулей, контроль за дином на высоте, ни песка, ни рыхлости - собранность, чёткость, напористость....УМОПОМРАЧИТЕЛЬНО!!! :super: :super: :super:

[BOJI4OK offline]

Летячий мыш
Ну что тут ещё скажешь всё здорова :beer:
А пластина с болтами это прижим для микросхем?

[Летячий мыш offline]

да) :tratata:

[BOJI4OK offline]

А если каждую на болтик посадить?
Может по культурнее будет выглядеть

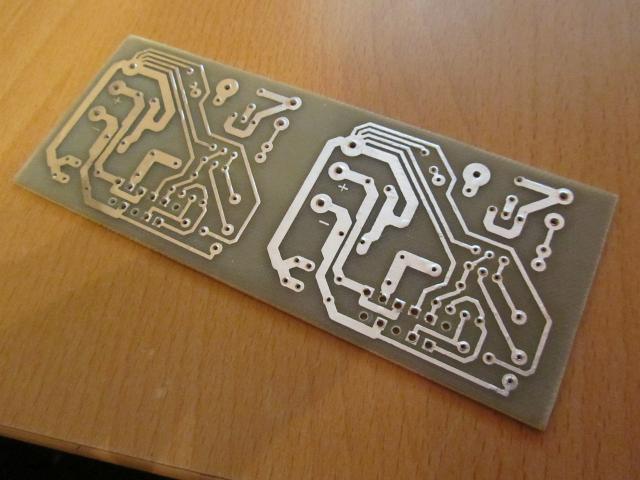

А какими свёрлими платки сверлишь? мм

[Летячий мыш offline]

болтиками? смеёшься?))) м3, на 55Кг уже разрывается резьба) а у меня прижимная пластина 200кг с лишним давление) да ещё и полностью прижимает микросхему, по всей площади, а винтик на м3 так увы не прижмёт... Печатки сверлю: 0.5-для резисторов,0.6-ножки операционников, 0.7-0.8 - электролиты, 1мм-ножки силовых микросхем типо Лм и т.д., 1.5, 1.75, 2, 2.5, 3мм - проводка от БП, силовые имею в виду.

[Летячий мыш offline]

И так, в связи с долгой доставкой и постоянными завтраками поставщика микросхем, пришлось переключиться на второй блок. Итак, предварительный усилитель.

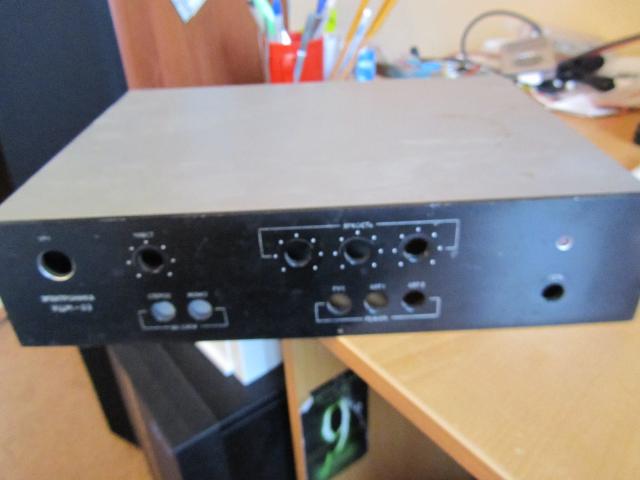

Он будет собран вот в таком корпусе, отдельно, от оконечной (силовой) части. Это в прошлом, какая-то светомузыкальная приставка "электроника", корпус которой был, после успешных переговоров куплен за 150 рублей, на одной из местных барахолок.


Но так как передняя панель за ненадобностью такого количества отверстий, похожа на небольшое сито, была приобретена холодная сварка, для заделывания ненужных отверстий...


Перед этим естественно немного слов, о выборе "блочной" схемы всего комплекса.
Каковы его преимущества?
Ну во первых это позволит использовать блоки, как абсолютно независимые части в звуковом тракте. Так например есть источник (возможно более качественный, чем предварительный усилитель, и мы сможем подключить его непосредственно к оконечнику, чтобы как говорится узнать "истину".
Второй не оспоримый плюс, это естественно снижение уровня наводок и различных помех. Так как питающий УМЗЧ трансформатор будет очень большим, то лишний экран в виде толстенной пластины из нержавейки (made in USSR) как говориться, лишним не будет.
Ну из минусов, это возможно занимание бОльшего пространства на рабочем столе, но я к этом не отношусь на столько предвзято, да и установку компонентов друг, на дружку ещё никто не отменял...

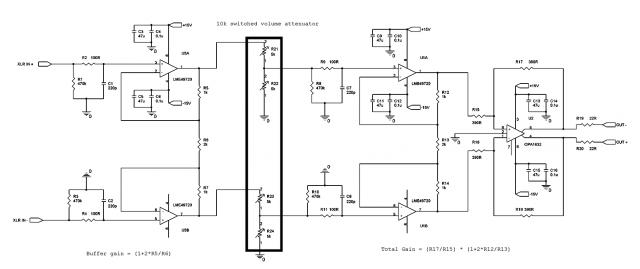

К слову, усилитель (оконечник) работает через буфер с балансным входом, посему, после долгих поисков и выпитых бутылок с лимонадом "Крем сода", была найдена схема исключающая из себя всевозможные тонкомпенсации, НЧ,ВЧ,СЧ регуляторы, эквалайзеры и прочее. А вот собственно и она, верней схема одного канала предварительного усилителя.


Ну конечный выбор деталей и прочего - уже по ходу "наличия" в наших чудо-магазинчиках.

[Летячий мыш offline]

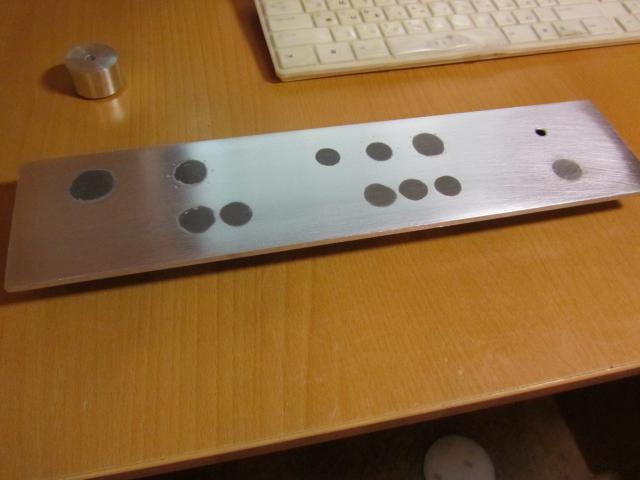

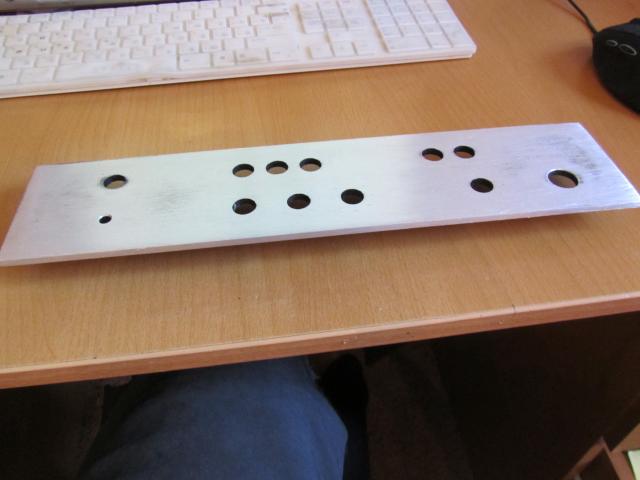

Сегодня занимался передней панелью.
Очистка от краски.

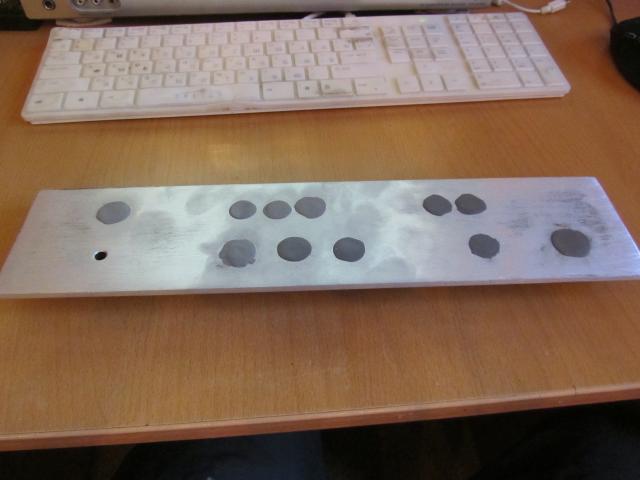

Заделывание отверстий холодной сваркой. (предупреждение!!! работайте ТОЛЬКО в перчатках! При шлифовке одевать очки и распратор, пыль крайне негативно сказывается на слизистой глаза, затрудняется дыхание, чихание...)

Шлифовка. Ровнять нужно так, чтобы при проведении пальцем по "бывшим" отверстиям, вы не чувствовали разницы между металлом и холодной сваркой.


Завтра шпатлёвка, грунтовка, покраска в матовый чёрный.

[Goingl offline]

Летячий мыш, немножко не в тему. А в домашних условиях, можно сделать усилитель с оптическим входом? Или это дорого?

[Летячий мыш offline]

Goingl, с оптическим входом можно сделать DAC(он же ЦАП) по деньгам...если делать на какой-нибудь PC2007 выйдет около 1.5-2 т.р. Набор деталей маленький, собрать не сложно, а по качеству звука весь встроенный материнский мир делает с большим отрывом.
