Моддинг аудиосистем [Общая тема]

[brutalden offline]

в выходные поработать с усилителем получилось немного. попробовал увеличить отверстия на верхней крышке по длине... оказалось идея неудачной...ровно вырезать неполучилось - пробовал сначала аналогом дремеля отрезным диском, потом попробовал электролобзиком с пилкой для фигурного реза по ДСП на минимальных оборотах. что теперь делать незнаю. предполагаю если найду мелкую сетку, то вырежу прямоугольники в крышке по краям и закрою их изнутри заподлицо сеткой. вот так получилось - http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink .
как обещал выкладываю фото самодельного акустического кабеля - http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink .
фото самих АС - http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink , http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink , http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink , http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink , http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink , http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink .
ну и расположение их на рабочем месте - http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink .
получилось спаять селектор входов на галетном переключателе 11п4нпм на 3 входа - http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink , http://photofile.ru/users/d_e_z_e_r_t_i ... nImageLink . проверил - все работает, но присутствует шум на минимальной громкости. завтра попробую разместить все в корпусе и закрепить.

[Александр Слободян offline]

BOJI4OK, вот схема и описание нормального усила на TDA7294. На 8ОМную нагрузку даст 60-70 Ватт при +-35Вольт питания. Пиковая моща 100Вт...
http://cxem.net/sound/amps/amp45.php

[BOJI4OK offline]

Мда микруха TDA7294 Я чувствую норм будет она и стоит 500р ))))
Ну это ничо лишь бы работала
Там к стати про трансы галогенок говориться я так понимаю вот такие ---->
http://radiodetali.su/index.php?page=catalog&good=26797
12 в 150W их действительно для питания можно использовать (проста они не дорогие)
У меня есть транс от музыкального центра (экранированный)
185W Там несколько выходов с него 3в 2х12в и 2х32в 5А

И ещё хотел бы узнать на каких диодах лучше всего мосты делать

[BOJI4OK offline]

А вот ещё забыл совсем
По задумки в усилок хотел дополнительную микросхему поставить независимую от остальных специально для электро гитары
Стоит ли это делать? или с гитарой лучше отдельно
У меня есть гитара китайская не дорогая я её доработал поменял провода на экранированные и в нутри корпус экранировал графитом.
Играл дома на обычных компьютерных колонках норм было.

Проста хотел узнать если всё вместе в одной коробке усилка распаять повлияет на звук гитары?

[Outlander offline]

BOJI4OK, http://cxem.net/sound/amps/amp129.php , там все написано)

[BOJI4OK offline]

Ладна буду платы травить и детали собирать потихоньку а там дальше поглядим :wink:

[BOJI4OK offline]

BOJI4OK, http://cxem.net/sound/amps/amp129.php , там все написано)

Я прочитал но у меня маленька другое

Подскажите плиз я вот платку вытровил для TDA7294 x2 и TDA8560Q то есть 3 микросхемы на одной плате задними сторонами то есть там где радиаторы у них будут смотрят в разные стороны


Дарожки рисовал чёрным перманентным маркером 20р в канс товарах
Травил в хлорном железе 10-15(вода горячая)

Далее ещё будет платка активного фильтра на одной плате 2 фильтра
ну и тд там ещё несколько плат должно быть по моей задумке

Так вот пока я ещё не все платы сделал я чота призадумался стоит все компоненты которые будут в усилок входить на одной плате сделать или как я на части разбить
Проста как удобней будет и лучше?

[Александр Слободян offline]

BOJI4OK, Ну тут уже как тебе удобнее будет...

[BOJI4OK offline]

У меня вот такой вопрос
Сегодня был у знакомого и видел у него такой гаджет как плазменный шар
Он у него стоял на сабе и когда саб воиспроизводил звуки то шар вспыхивал электро разрядами
Вопрос- если такой шар в акустику встроить или в усилок он сильно на звук будет влиять?

[MKsoft offline]

На днях попал мне в руки вот такой журнальчик.


Один из разделов об аккустике. Если кому интересно почитайте.

[RAIMEN-13 offline]

Люди нужен ваш совет!!!
Недавно был куплен с собран конструктор на микре TDA7384 4х40W. Проверил на БП от ПК (FSP 450W) все работает, проверял на колонках от муз.ценра.
По инструкции питание однополярное 12-28 в. и на одном из сайтов прочитал что при 12-14 в. выдаваемая мощность 22W на канал (этого как-бы мало).
И в нете я нашел такую вешь http://www.apiskomplekt.ru/basket.php (транс ОСО-0,25 220/24)
ПОДОЙДЕТ ЛИ ОН для данной цели?????
И еще вопрос как его стабилизировать под мои нужды ????
Зарание благодарю!!!!

[Rom@L offline]

Из даташита на TDA7384:
4 x 35W QUAD BRIDGE CAR RADIO AMPLIFIER
HIGH OUTPUT POWER CAPABILITY: 4 x40W/4Ω MAX.
4 x35W/4Ω EIAJ
4 x25W/4Ω @14.4V, 1KHz, 10%
4 x22W/4Ω @13.2V, 1KHz, 10%
Из чего следует что данная микросхема разработана для применения в автомагнитолах, пиковая мощность 4х40Вт, максимальная при питании от 14.4В 4х25Вт при этом искажения сигнала достигнут 10%.
Большего из этой микросхемы не выжать.

[RAIMEN-13 offline]

Тоесть можно даже незаморачиваться с трансом, и пользоваться БП от ПК.
А вот еще, нужно ли кондер ставить на питание, измениться ли что-то

[pit_stop offline]

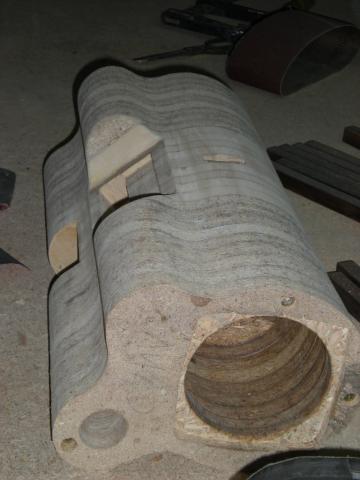

Привет всем моддерам,я тут новый человек.Парни,кто работал с ДСП?У меня вопрос!Имеется вот такая конструкция,дык вот:я переживаю,что со временем появятся на стыках трещины.Мучаюсь вопросом:кидать серпянку или нет?Акустика будет злостно эксплуатироваться в поездках на море для траха под музычку,поэтому(сами понимаете)будет подвергаться атмосферным влияниям...Если можно,продублирйте в личку,а тоя ещё не знаю,как тут что?
А!!!Да,совсем забыл сказать,что ламели набраны на промышленный ПВА,проклеены на совесть и продавлены на прессах,мало того:все ламели протянуты турбовинтами(так их у нас называют)140мм длинной,в перехлёст друг с другом...

[Александр Слободян offline]

pit_stop, С внутренней стороны углов ставь бруски и к ним притягивай стенки - клей Момент Столяр, либо любой импортный на базе ПВА... Данные клеи достаточно прочны и что главное эластичны - трещин на стыках не будет....

Если акустика будет юзаться в полевых условиях ,то тогда делать ее по принципу изготовления профессиональных сценических АС. Т.е. на углы снаружи делаются накладки из алюминиевого уголка, что не даст углам скалываться......
