Аудиоусилитель и блок питания к нему

[Tony offline]

я нихрена не понимаю маркировку отечественных транзисторов. почему на транзисторе КТ-315 нельзя просто написать "КТ-315"? неееет, это слишком просто, надо написать Г (если это вообще буква, а не уголок какой-нить) и нарисовать какое-то солнышко. BOJI4OK, есть фотка с внешним видом КТ-361? нагуглить не могу

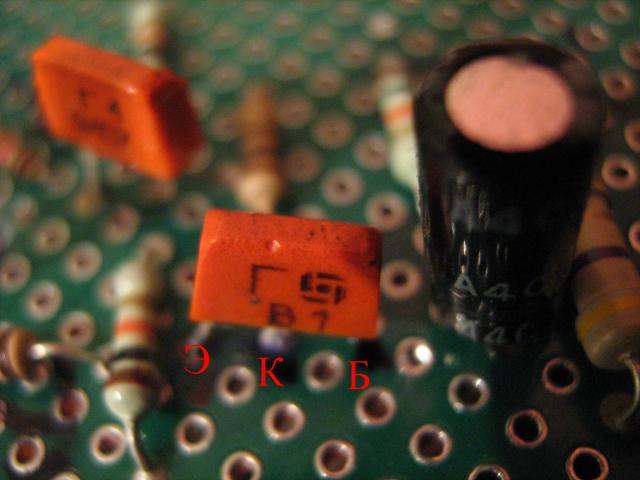

вот это, по моей информации, КТ-315 со следующим расположением ног:


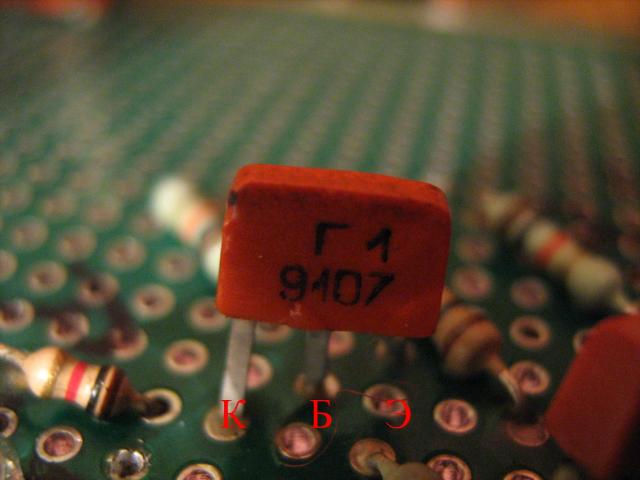

а это КТ-361:

[BOJI4OK offline]

Tony, а почему у тебя так много электролитов?
и всего один постоянный конденсатор?
Чота мне кажется ты со схемой намудрил ::-D:
Возле микросхемки что за электролиты минусами в перёт смотрят?
и после транса кондёр идёт и на плате кондёр большой а мальнький жёлтый ты что между ними впаял?

ещё раз сверся
Список деталей которые я поставил
С1- 47мкФ/25в (электролит) 1шт
С2,С3 0,47мкФ (постоянный) 2шт
С4- 4700мкФ/50в (электролит) 1шт
С5- 0,1мкФ (постоянный) 1шт
R1,R5,R6 -10кОм 0,5Вт
R2- 5Ом 0,25Вт
R3- 100Ом 0,25Вт
R4- 100кОм 0,5Вт
R7- 1кОм 0,25Вт

несколько электролитов может с транса идти по питания например(2200мф+2200мф) у меня например один стоит 4700мф/50в
а у тебя что то непонятное

[Лев offline]

BOJI4OK, сколько ватт не знаю, сами динамики смотри в первом посте на этой странице.
Tony, пробовал подключить 1 динамик, он на полной громкости еле говорил. мощности не хватает наверно. вот я и спрашивал, если объединить несколько китайских усилков, получится что-нибуть???

[BOJI4OK offline]

я нихрена не понимаю маркировку отечественных транзисторов. почему на транзисторе КТ-315 нельзя просто написать "КТ-315"? неееет, это слишком просто, надо написать Г (если это вообще буква, а не уголок какой-нить) и нарисовать какое-то солнышко

:lol:
КТ315и КТ361 они на на внешность одинаковы
берёшь транзистор (транзистор прямоуголный на верху скос) скос на транзисторе должен на тебя смотреть 3 ноги с лева на право База-Калектор-Эмитор [Б-К-Э]
КТ315и КТ361

[BOJI4OK offline]

Лев, объединить не получится будит хрип в динамиках радоваться
ну а если усилок спаять то можно не дорогой но потратится по любому приодеться
внешний вид динамиков не о чём не говорит нужны параметры
на сколько Ом и на сколько ват.
Что касается Tony то транс потянет достаточно громко будит играть, что то в самой схеме намудрили

[Rom@L offline]

КТ315 маркируются буква + логотип завода. КТ361 маркируются просто буквой, или встречается например маркировка: -Г-

[Лев offline]

BOJI4OK, URL=http://radikal.ru/F/i012.radikal.ru/1102/fd/b455fbbf4106.jpg.html][/URL]

вот такие маркировки на динамиках. а насколько трудно спаять простенький усилитель????? я ещё ничего работоспособного сам не спаял)

[Ruman offline]

Лев, Динамики похожи на 4гд-35 (на фото маркировку не разобрать), только магниты кобальтовые, вобщем типичные широкополосники, мощность около 5-ти ватт. Советую вернуть их туда откуда они были изъяты и восстановить заводское состояние колонок, в родных ящиках они будут играть лучше всего.
Если трансформаторов как на картинке найдётся 2 штуки можно на них собрать двухполярный БП, и усилок на копеешных TDA2030. Получится ну очень бюджетно

[Лев offline]

Ruman, а можно поподробне про усилок? т.е схема, описание, и тд
и еще вопросик, можно ли подключить 4 трёхватных китайских колоночки, и развешать их по комнате (комната 5х3 если надо)

[Лев offline]

вот такой ящик:
таких 2

[BOJI4OK offline]

TDA2030 это моно усилитель
Если 4 колонки тогда лучше бери квадра например TDA1555Q, TDA1554Q, TDA1558Q
вот схема на 2 динамика или на 4

[Tony offline]

BOJI4OK, ну 4 электролита и одна керамика... около микросхемы - это С2 и С3 (я как-то пропустил тот момент, что там не электролит, уже купил керамику, ща поменяю). большой кондер после транса - это С4, а маленький - С5, впаяны параллельно, как и указано на схемке. думаешь, это из-за С2 и С3?

[Лев offline]

BOJI4OK, если не трудно, можно список деталей к первой и второй схеме. ато я приду в магазин, и 100500% какую-нибудь деталь куплю не правильно

[Tony offline]

не, все равно хрень какая-то. музло вроде пробивается, но жужжание какое-то писецкое, которое, кстати, усиливается, если прикоснуться к плееру.

[Летячий мыш offline]

Tony, гарантирую, что это из-за транзисторов. спаяй даташит. И если даже после этого будет плохо работать, то можно констатировать, что микра умерла.
