1 получить максимально ровную АЧХ;
2 добиться максимального совпадение фазовых характеристик НЧ/СЧ и ВЧ динамиков на частоте раздела;
3 обойтись наменьшим количеством деталей. Если с первым пунктом всё понятно, то второй нужно будет пояснить, если фазы динамиков на частоте раздела не совпадают, то сигнал от динамиков в точку прослушивания будет приходить недновременно и на частотах где динамики играют совметно будет низкая разборчивость. С третьим пунтом тоже ничего сложного, чем меньше деталей в фильтре тем меньше он влияет на звук, а так же тем он дешевле.
Первое с чем следует определиться это с частота раздела фильтра. Конкретного и единсственно внрного значения не сеществует но можно определить оптимальный диапазон.
Сверху он определяется возможностями НЧ/СЧ динамика. Диаграмма направленности динамика сужаетя с ростом частоты, для 5-ти дюймовых головок этот эффект начинает заметно проявляться примерно с 2.5-3 килогерц, так что выше этой частоы лучше не делить. Так же по АЧХ НЧ/СЧ дина видно конец поршневого диапазона - мощный выброс после 5-ти килогерц, этот выброс нужно давить, нужно чтобы он был как минимум на 20 Дб ниже среднего уровня АЧХ АС, в данном члучае чем ниже будет частота раздела - тем сильнее будет подавляться этот пик.
Снизу выбр частоты раздла ограничивает ВЧ головка. больше всего искажений ВЧ динамики имеют как правило на частоте резонанса, поэтому нужно исключить работу динамика вблизи резонанса. Обычно стараются уйти от резонанса на одну-полторы октавы вверх, в моём случае резонанс ВЧ головок где-то 650-700 Гц, так что ниже 2кГц частоту раздела лучше не делать.
Грузим ЛСПкад и начинаем сочинять фильтры. Сначала я попробовал фильтры 2-го порядка, но с ними свести фазы динамиков свести не удалось. А вот 3-й порядок на НЧ +3-ий на ВЧ уже не плохо, Итак, методом перебора номиналов компонентов фильтра через пару денй у меня получилась вот такая схема
пришлось добавить пару корректирующих цепочек, режекторный фильтр на 1000Гц у мидбаса и конденсатор с резистором парралельно ВЧ излучателю.

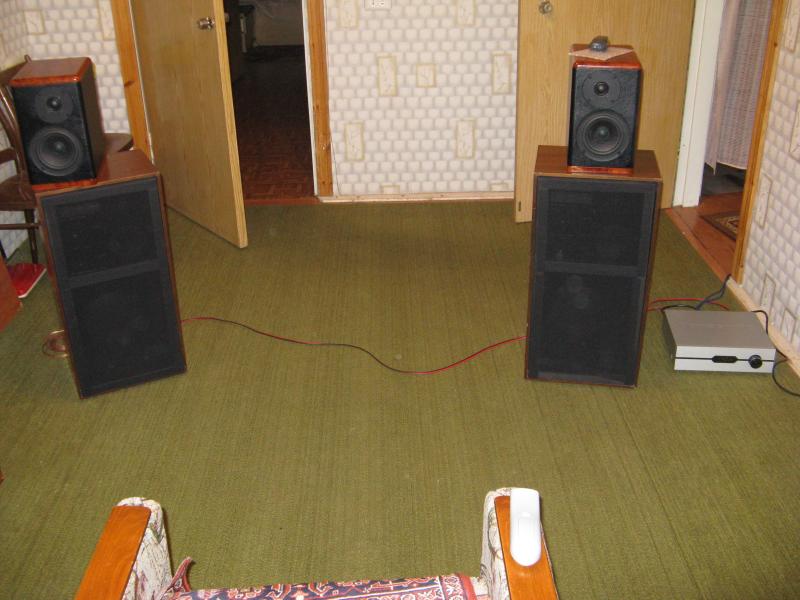

Собираем этот вариант фильтров ( Пока без режектора, ещё не намотал индуктивность)и проводим измерения. В этот раз условия измерений намного хуже, результаты, соответственно, тоже. (картинка) 1-й график - включение вч динамика в прямой полярности; 2-й в - обратной.
для сравнения привожу результаты моделирования (картинка)
похоже? скорее да чем нет.
