Аудиоусилитель и блок питания к нему

[Летячий мыш offline]

0.25кв это типа 250 вт??? confused что-то он маловат... это получается 250\12=20.8А ??? что-то тонковат провод для таких значений, да и размерчик маловат

[BOJI4OK offline]

вторичка 4 мм толщина
железо 12,5 на 11 см толщина набора 4,5см
мне с линейкой смысла нет фоткать я с телефона 3Мп у него такого фокуса нет как на фотоапарате поэтому мелкие детали смазаны

[BOJI4OK offline]

ну тогда вот так для сранения
большой 250Вт
маленький 40Вт

[Летячий мыш offline]

и куда ты его пристроить собираешься? ) в те тдашки которые тебе привезти должны?

[BOJI4OK offline]

ну вот я и думаю если он такой мощный может тогда
может тогда 2шт TDA8560 + ещё 2 какие ни будь на сабы
вот тут про этот транс написано
http://www.avgt.ru/prom/transf/suhie/oso.htm

[Tony offline]

вопрос: транс ТП-60-5. имеется 11 пронумерованных выходов. 1 и 4 - вход 220в. а где выход 12в? не там, случайно, где самые толстые обмоточные провода? (мультиметра по рукой не оказалось, пойду спать, вдруг кто за ночь подскажет. если нет - пойду сутра искать вольтметр))

[BOJI4OK offline]

Трансформатор ТП 60-5 Силовая вторичная обмотка 13 + 5 В ДО 1,5 А
а фотку можно транса?
Tony, тони ты спаял усилок на 8560Q ?

[Sblek offline]

какеето цифры у вас нереальные , то киловатные торы , то ток вторички определяете деля мощьность транса на напряжение вторички
то на 250вт трансе вторича 4мм проводом (хотя если алюминивый провод то вполне возможно ::-D: ) , то мипульсные токи цифровиком меряют ::-D:

[Sblek offline]

вот тут про этот транс написано
http://www.avgt.ru/prom/transf/suhie/oso.htm

мдяяя... описалово улетное
Ток холостого хода, А [/b]33А!!!!!!! ::-D: :super:

[Летячий мыш offline]

Sblek, =-) я всего лишь теоретически попытался представить, что из него можно выжать :lol:

[Tony offline]

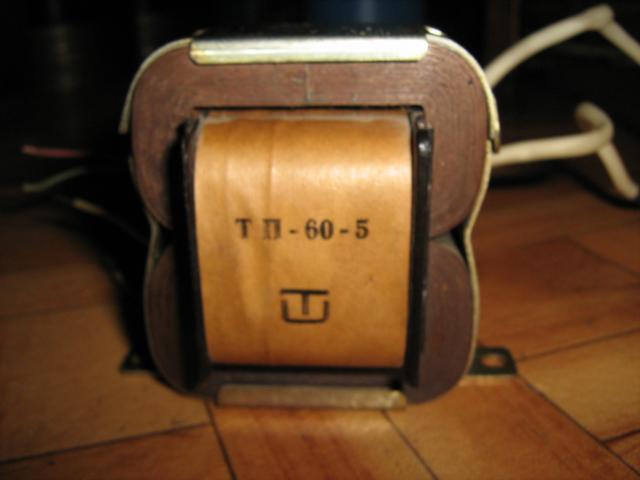

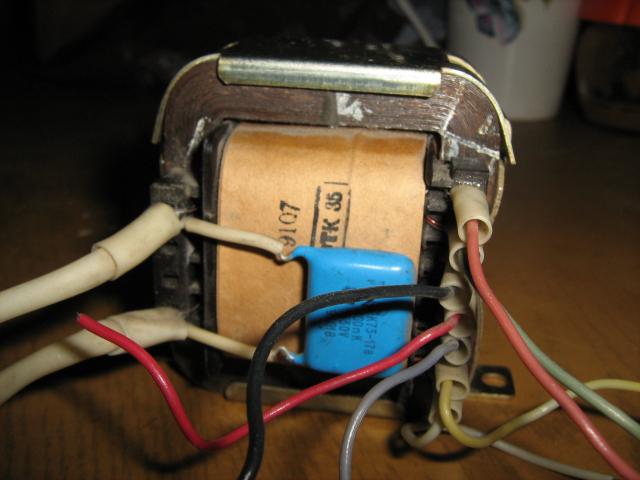

фотку можно, вот:

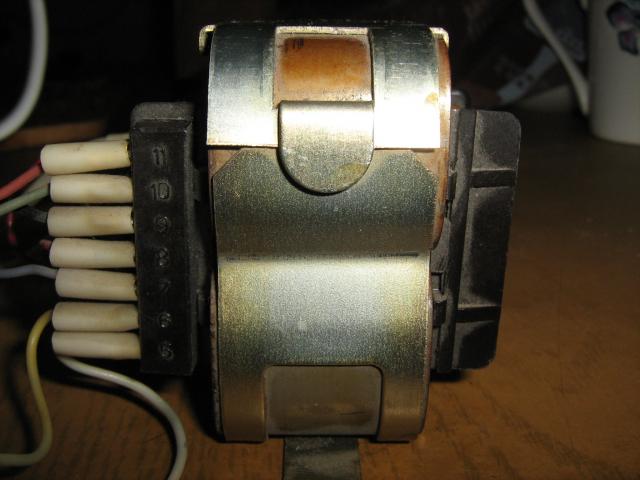

Я на самом деле почти уверен, что нужные мне выходы - это 5 и 6.

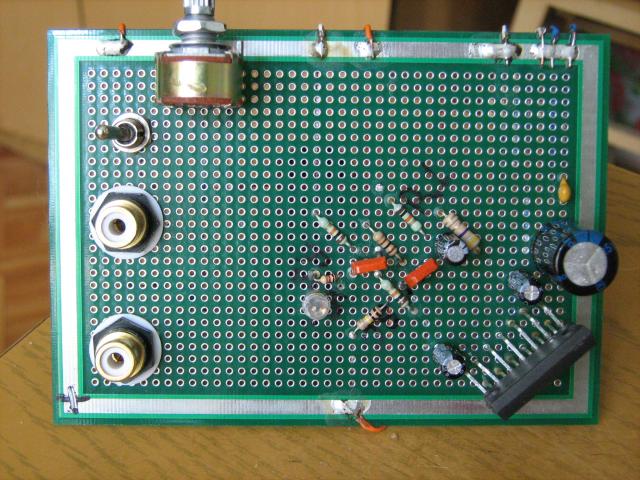

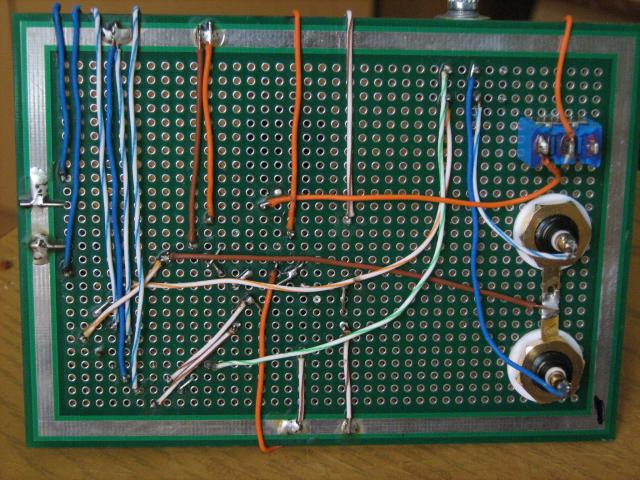

Усилок спаял, на 8560ку-ку, ага)) Во:





:shy:

С трансом разобраться осталось.

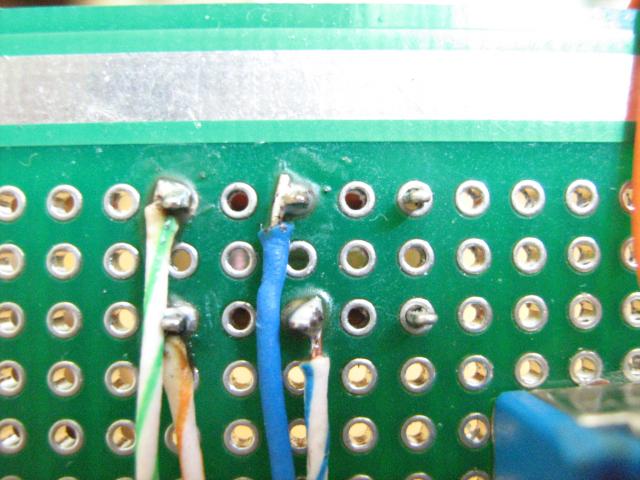

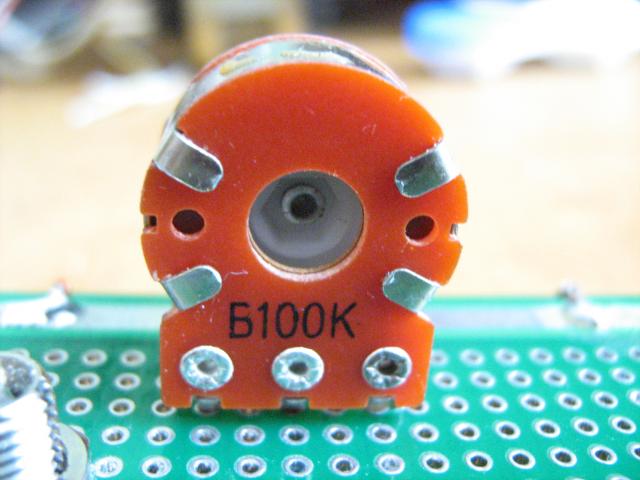

Только переменник, походу, неправильно подключил:



одна ножка ведь должна на массу идти? пытаюсь понять, какая конкретно.

[Tony offline]

или нужно соединить свободную ногу со средней?

[Летячий мыш offline]

Tony, средняя нога резистора это сигнал который приходит. на левую ногу если смотреть на резистор со стороны крутилки, подключается выход на микру. свободный вывод резистора паяется на землю.

[Летячий мыш offline]

ой, не на левую, а на правую, прошу прощения!

[Tony offline]

Летячий мыш, пасиба))
