Картридер "Шприц"

[sa977 offline]

Вдохновился идеей сделать картридер для карт micro CD. Долго думал, в какой корпус его запихнуть? И вот нашёл нестандартное решение, запихнуть его в шприц. Перерыл весь инет и не нашёл ни одной похожей идеи. Поэтому думаю буду первым, кто её осуществит.
Картинка просто, как вдохновение.


Шприц будет в стиле стимпанк, медь, латунь, оргстекло.

[sa977 offline]

Вот что уже сделано на сегодняшний день:

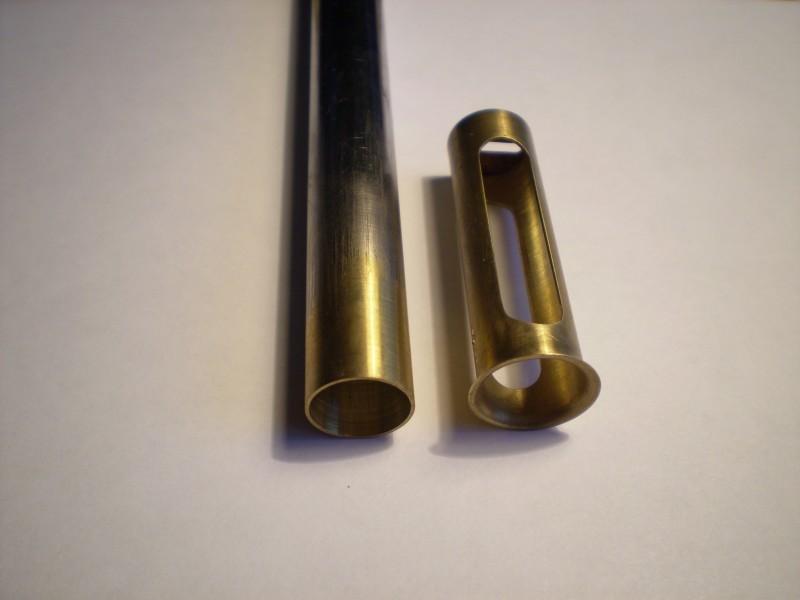

Сделал корпус из латунной трубки диаметром 15 мм. Вырезал окошки и расклепал край трубки.

[sa977 offline]

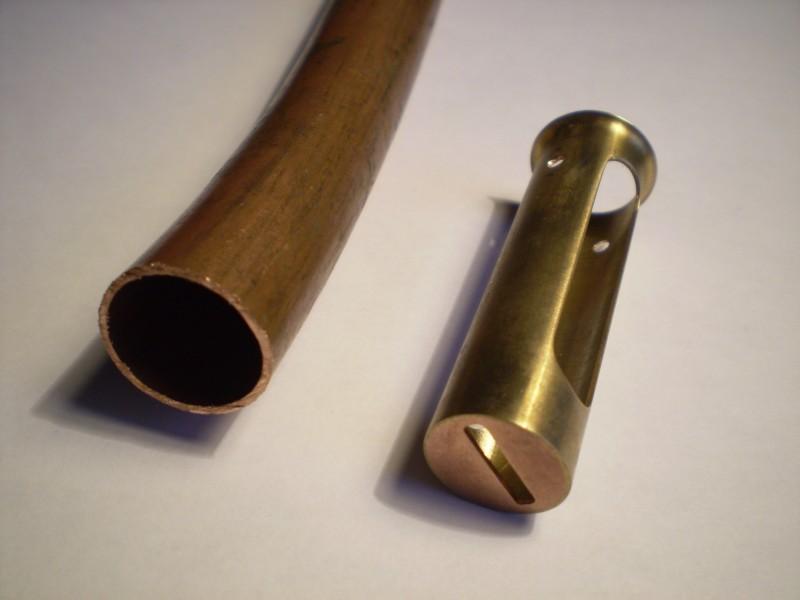

Во второй край вклепал заглушку из меди. Заглушку делал из медной трубы от кондиционера. Прорезал прямоугольное отверстие в заглушке.

[Jeka_manul offline]

наверное найти не хотел
флешка
http://www.casemods.ru/section17/item728/
а вот картридер в ручке
http://itnews.com.ua/47175.html

[sa977 offline]

А где стимпанк? И потом то качество в котором сделан тот шприц, я бы даже выкладывать не стал(постыдился). Таких вариантов полно.

[sa977 offline]

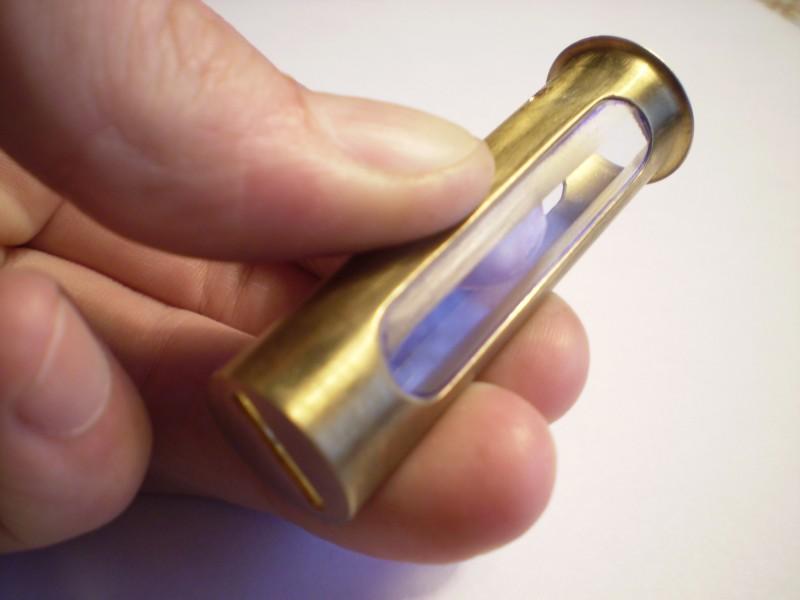

Сделал стёкла для окошек из оргстекла.

[sa977 offline]

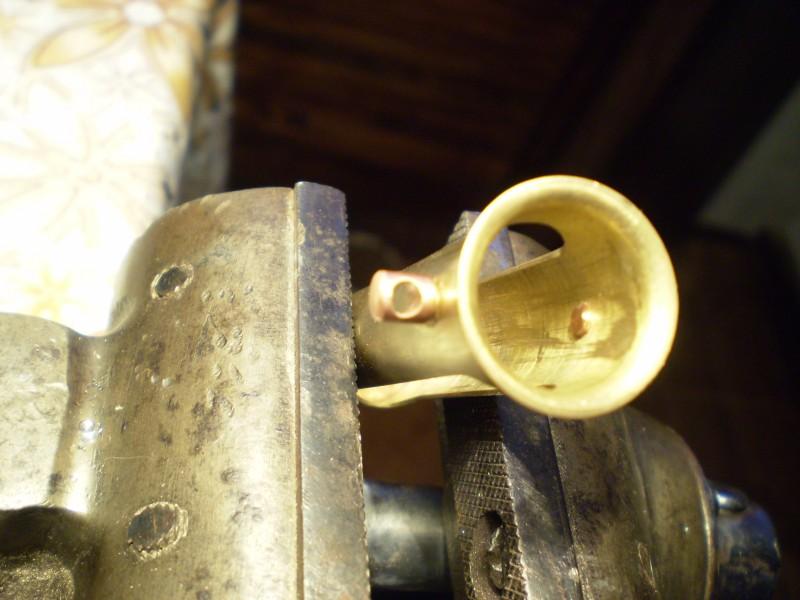

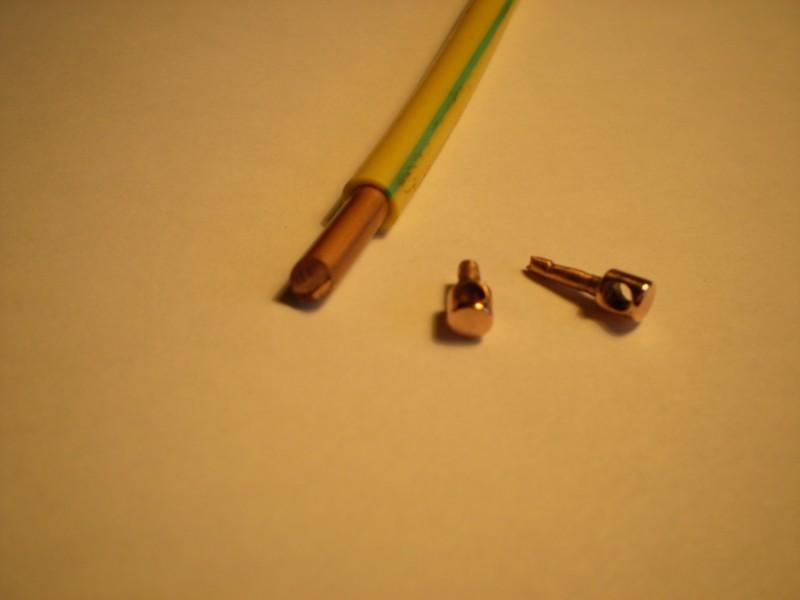

Сделал и вклепал петли для направляющих, которые будут держать колпачок.

[sa977 offline]

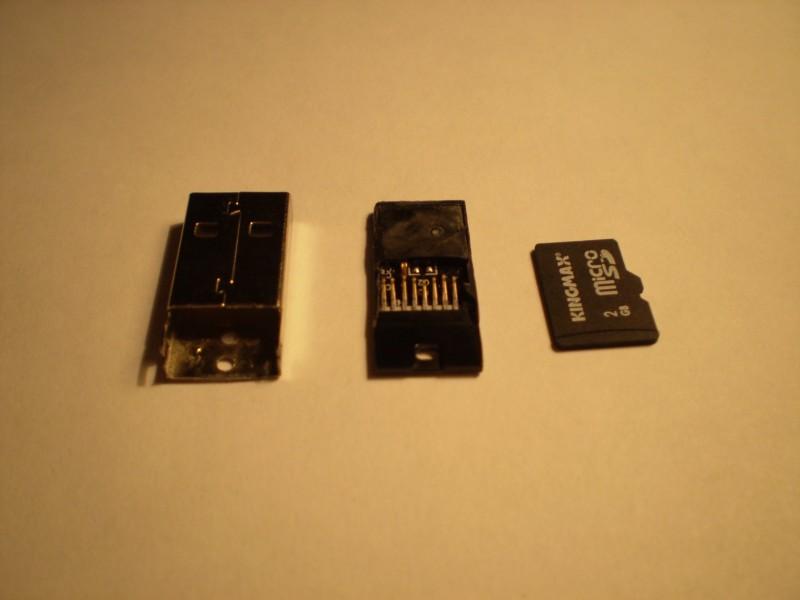

Теперь картридер:




Вот что получилось...

[sa977 offline]

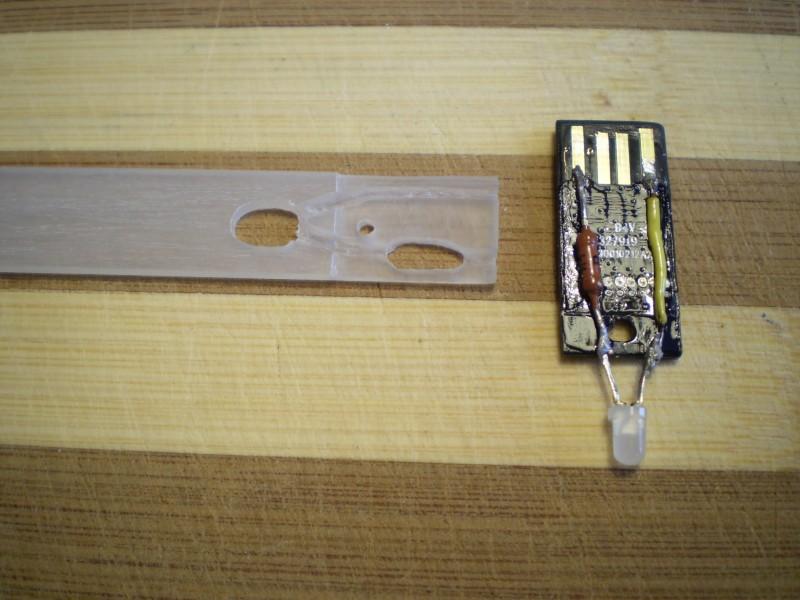

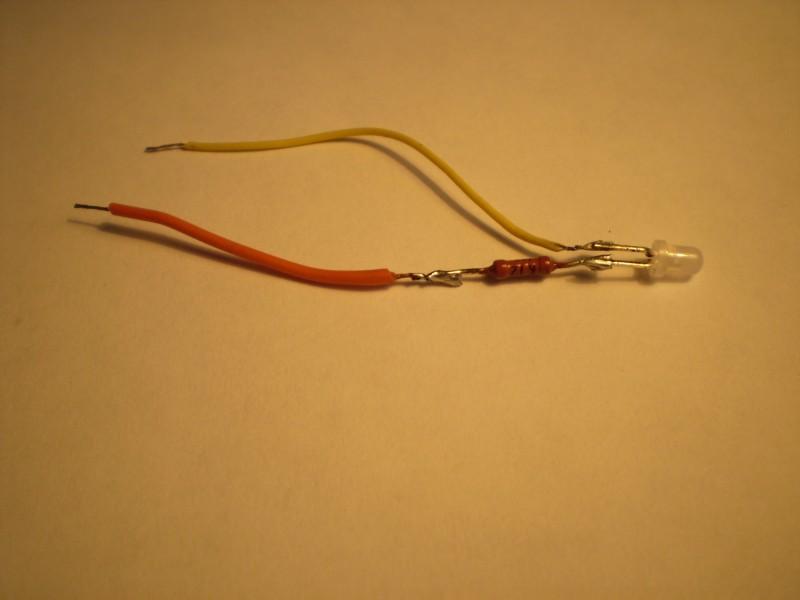

Теперь впаяю светодиод и займусь штоком, к которому закреплю картридер.



Световод сделан из оргстекла.

[sa977 offline]

Плата и провода светодиода залиты эпоксидкой. Картридер приклеен ей же. Световод позже будет обрезан под нужный размер.

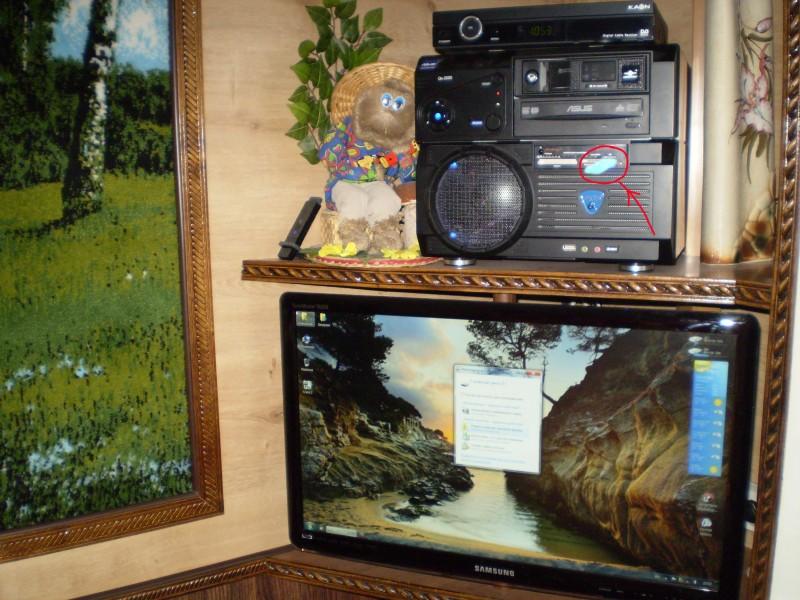

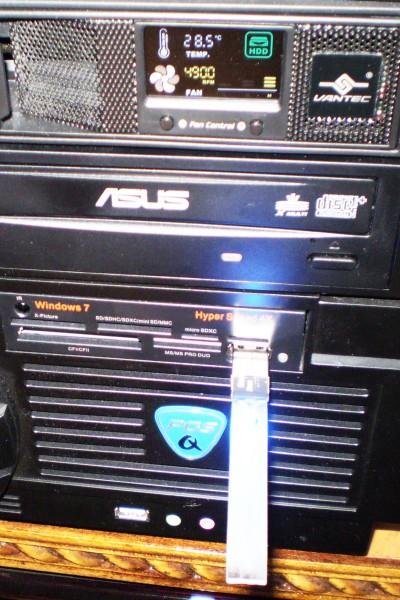

А сей час проверка на работоспособность:



Ну вот, всё работает. Светодиод светит, карта определяется в компьютере. Световод свою функцию выполняет.

[sa977 offline]

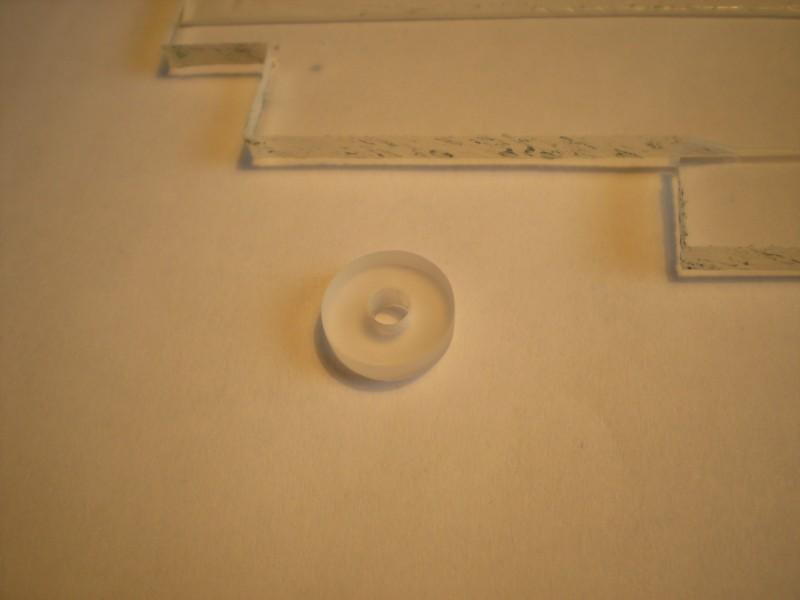

Заглушка из оргстекла, будет надета на латунный шток и тоже выполнять функцию световода.

[sa977 offline]

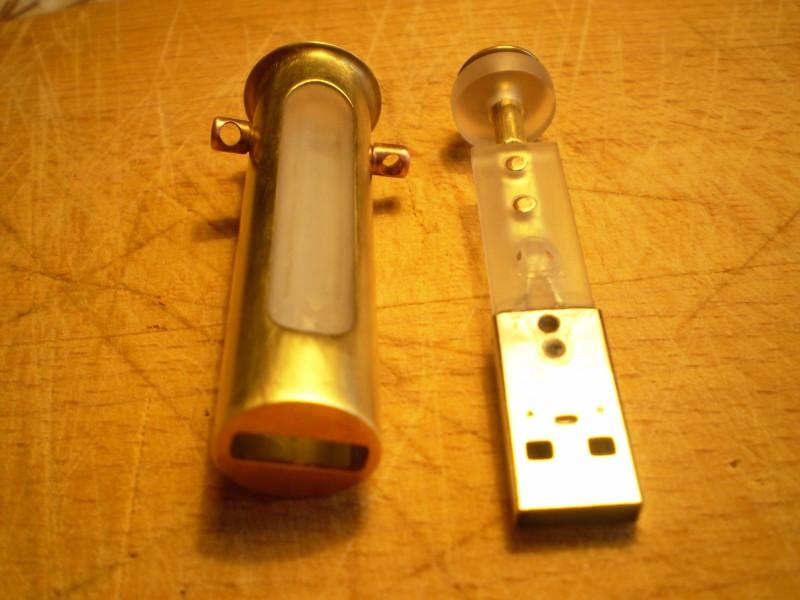

Обрезал световод и приклепал к нему латунный шток, взятый из стеклянного шприца. Вклеил стекло, на суперклей.

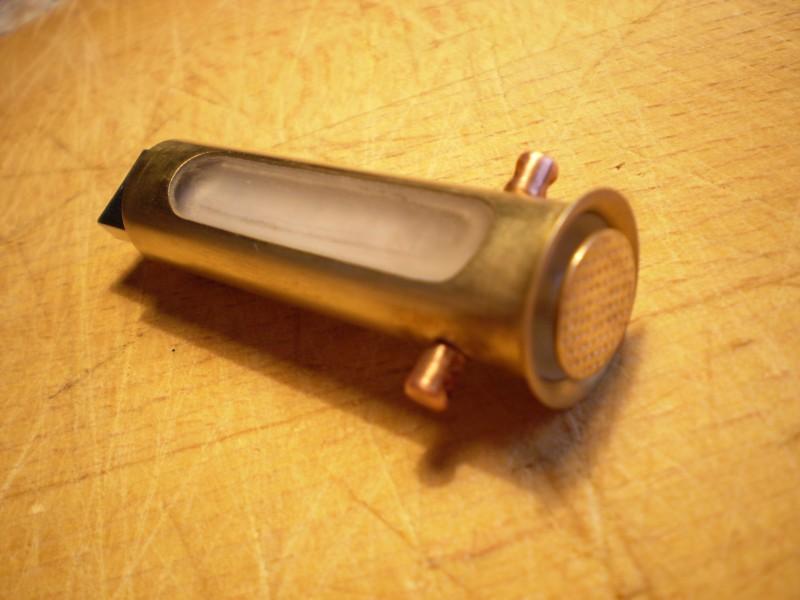

Собственно вот что получилось...

[sa977 offline]

Шток подвижен, он выдвигает и убирает рабочий конец картридера.

[ai_ offline]

http://steampunker.ru/blog/steampunker_events/6605.html :wink:

[sa977 offline]

ai_, Спасибо конечно! Но не хочу на выставку, да и за славой не гонюсь. Просто делаю что мне нравиться и всё. Мне вполне хватает отзывов. Похвалят - хорошо, осудят - приму во внимание, посоветуют - на ус намотаю. :D
