флешка дерево+металл 2-й вариант

[QD offline]

доброго всем времени суток, после того, как начал делать флешку и понял, что закончу её решил вынести на ваш суд и конструктивную критику наработанное.
концепция: металлический каркас, деревянная сердцевина, возможность замены платы флехи.
из распиленного вдоль, разогнутого, выровненного слегка "гусака" крана от ванной вырезаны следующие детальки:

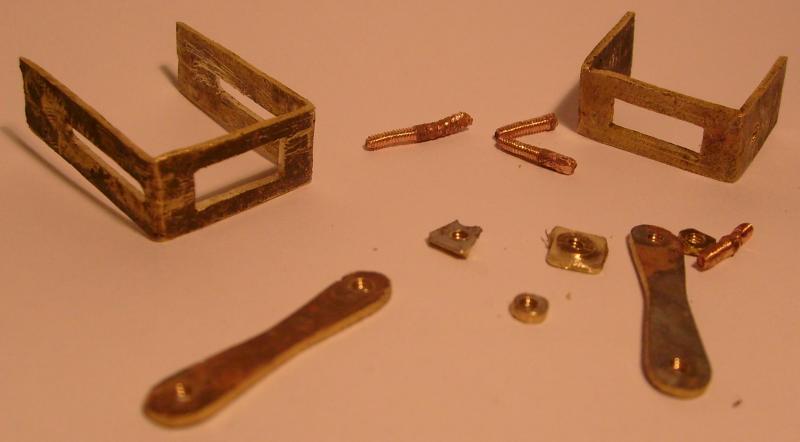

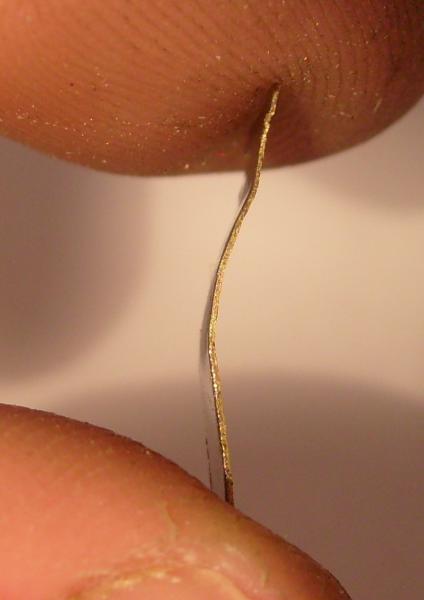

нарезана резьба на кусочках медной проволоки диаметром 2 мм (для тоньшей у меня нету плашек)


дальше пойдёт сборка

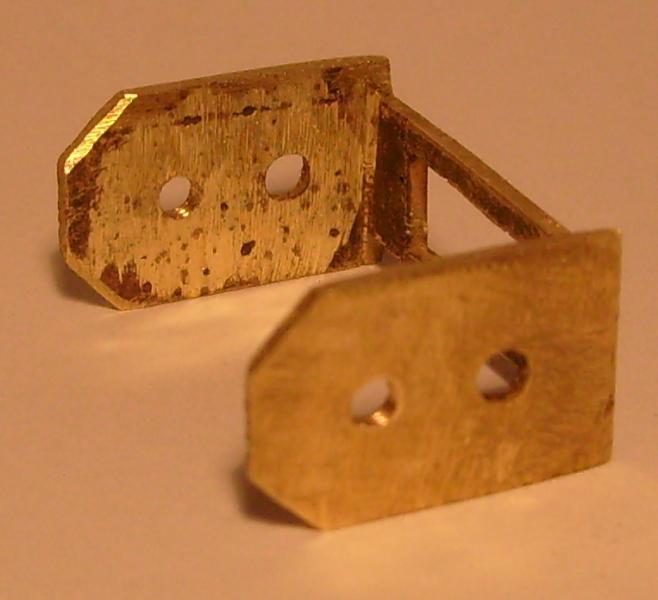

будущая крышечка с соединением для корпуса

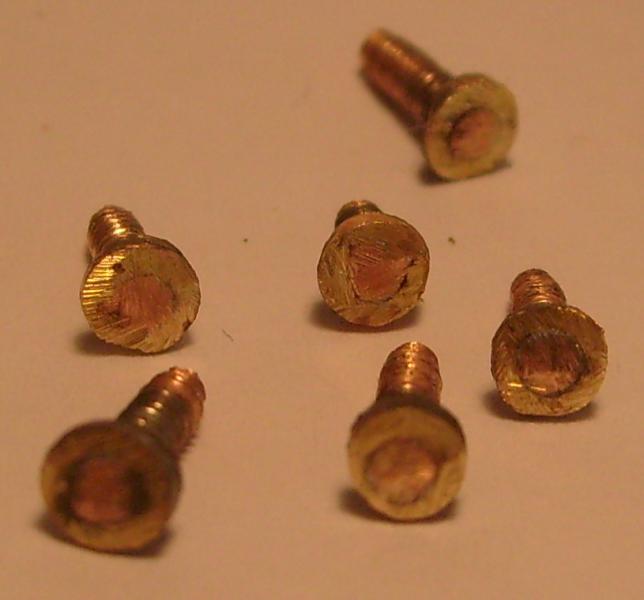

на словах объясню, как делал гайки: в кусочках латуни насверлены отверстия, в них нарезана резьба, потом всё это дело на метчике зажато в дрель и обточено напильником до более-менее круглой формы

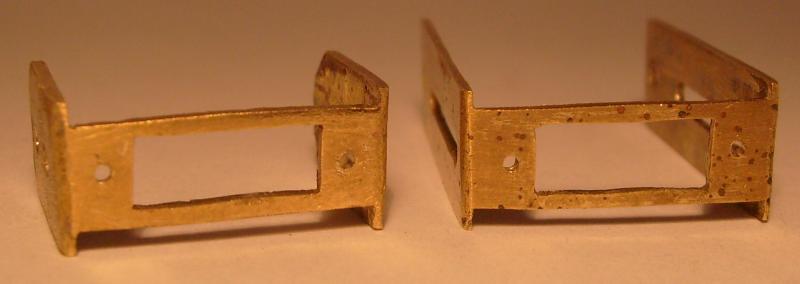

соединение крышечки с корпусом

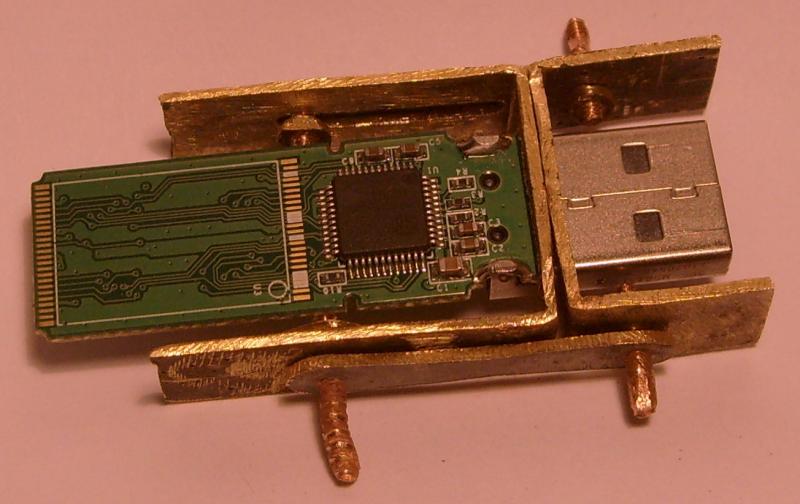

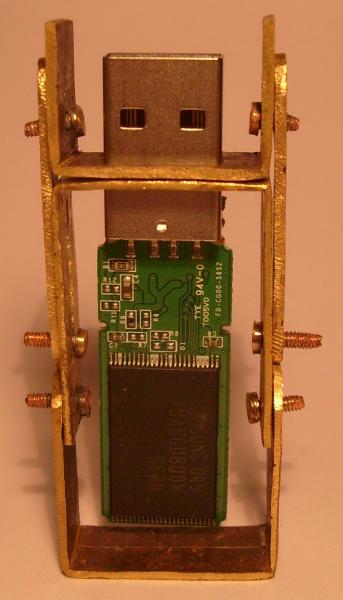

прикидка с платой


потом при обтачивании фигнюшек , которые корпус с крышечкой соединяют, я их запорол - слишком тонкие получились, поэтому вырезал новые



гаечки накрутил на куски медной проволоки с резьбой, пропаял и грубо обрезал



нижняя часть флешки

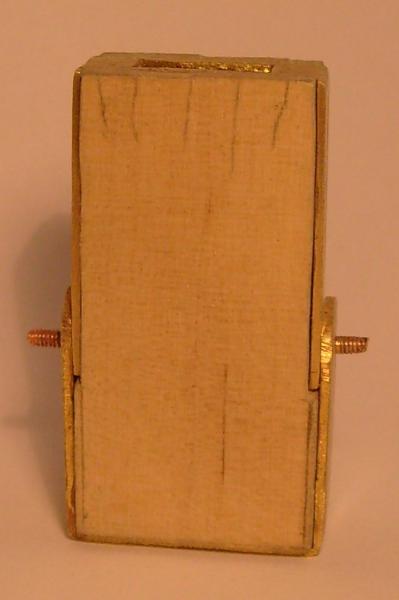

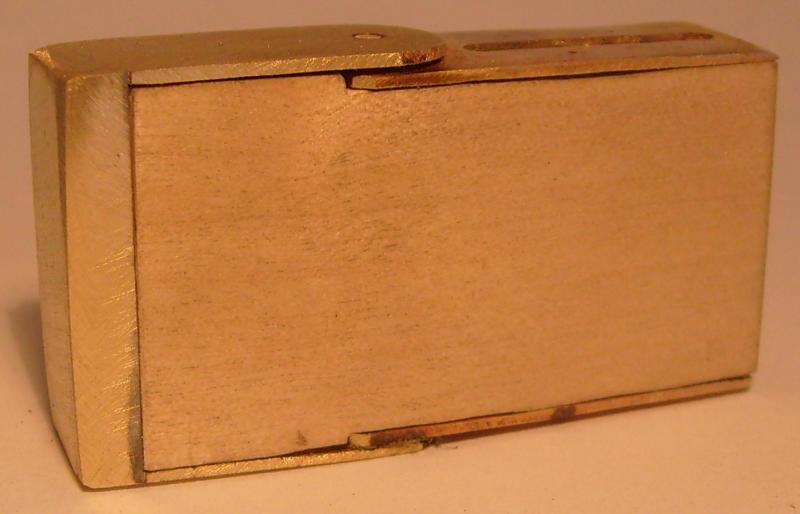

ну и потихонечку сборка-примерка








пока что всё, интересны вопросы и конструктивная критика

насчёт размеров, пока что приблизительно 24х65х10 мм получается

[wwar offline]

Судя по положению винтиков отверстия не совпадают или как?

[QD offline]

фотографировано криво скорее, т.к. двигается всё без заклинивания

[BlackJack offline]

QD, ну начало интригует))
А что, листовую латунь уже нигде не достать?.. Так над гусаком извращаться.. Это ж сколько терпения нужно иметь!.. ::-D:

[QD offline]

BlackJack, я переехал работать по распределению в другой город, поэтому не знаю, где здесь что купить можно, радует только, что барахолка есть везде.

[QD offline]

щяс покажу чего ещё наваял

из куска берёзы

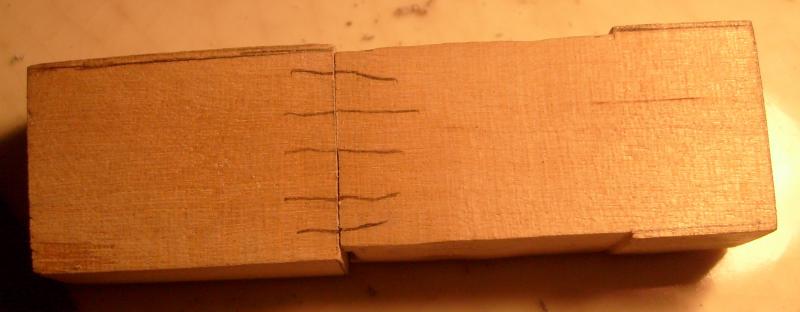

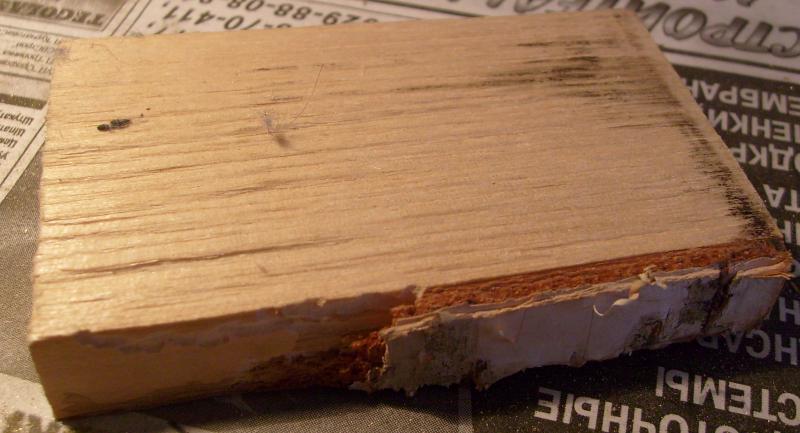

вырезал кусок, немного подровнял, нанёс метки, чтобы рисунок дерева сходился, распилил на заготовки для колпачка и корпуса

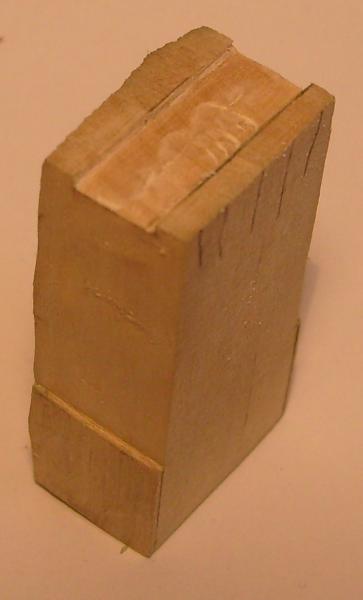

на корпусной части выпилил выемки для металлической оправки

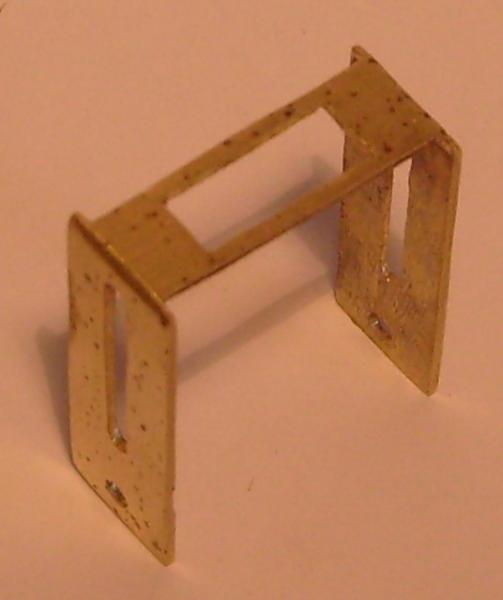

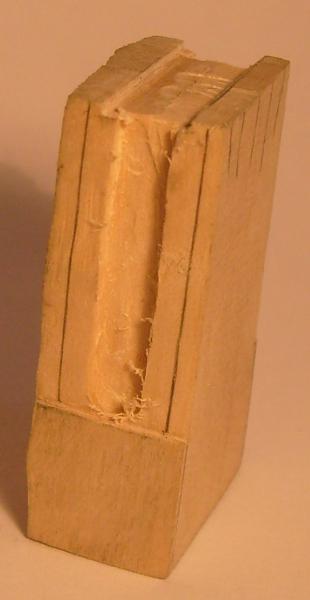

предварительно подпилив саму оправку

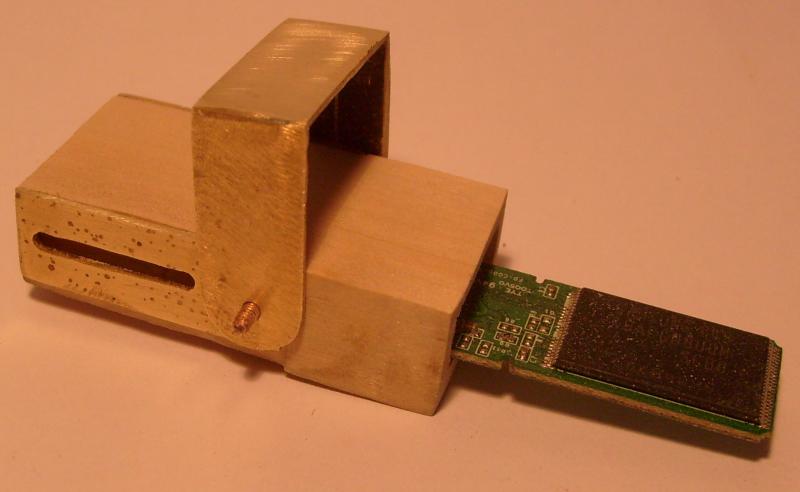

примерка



проделал пазы для головок винтиков в деревяшке


снова примерка

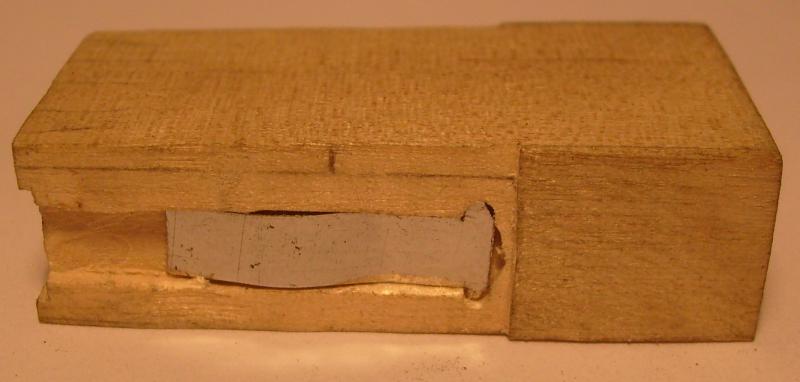

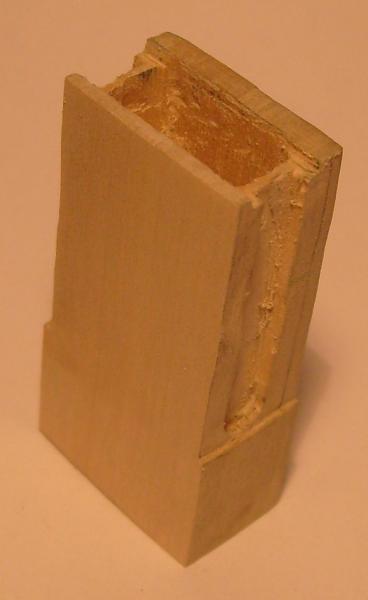

просверлил, расширил, проковырял полость для платы флехи


последняя примерка на сегодня

[BlackJack offline]

Ну пока вроде ничего так )) Только смысл на березе совмещать волокна?.. Там текстура слабо заметная.. :beer:

[QD offline]

из любви к искусству, а так же кому-нибудь, возможно, подсказка будет

[QD offline]

сегодня занимался крышечкой

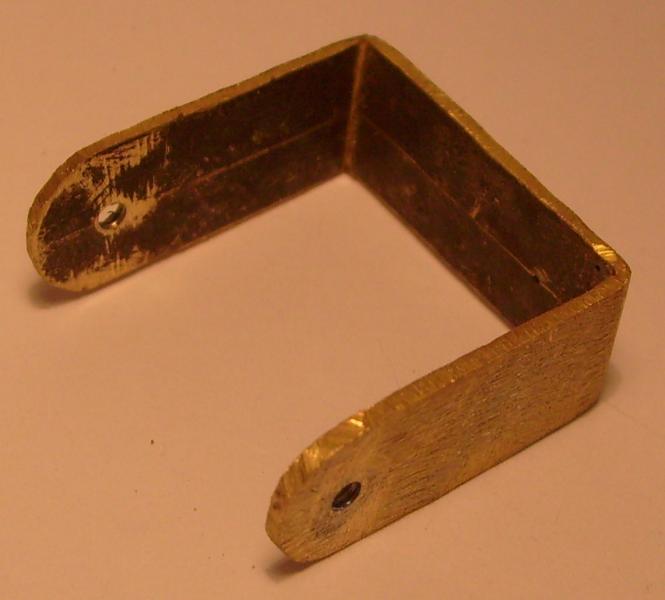

сперва доработал оправку

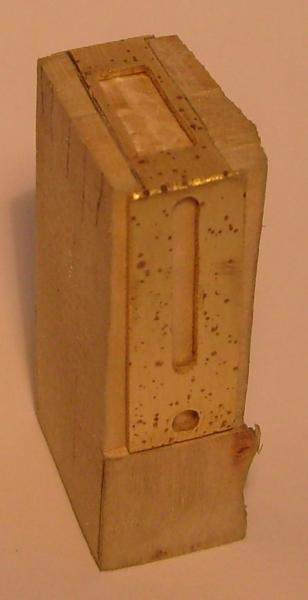

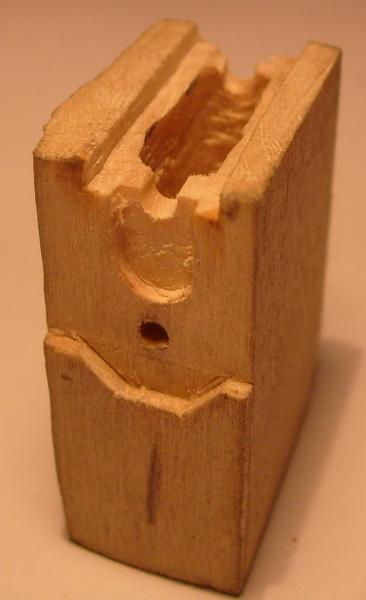

в деревяшке сделал выемки и пазы под оправку и винтики, USB-разъём флешки


в оправке в верхних отверстиях нарезал резьбу, сделал шпильки для фиксации оправки, примерил

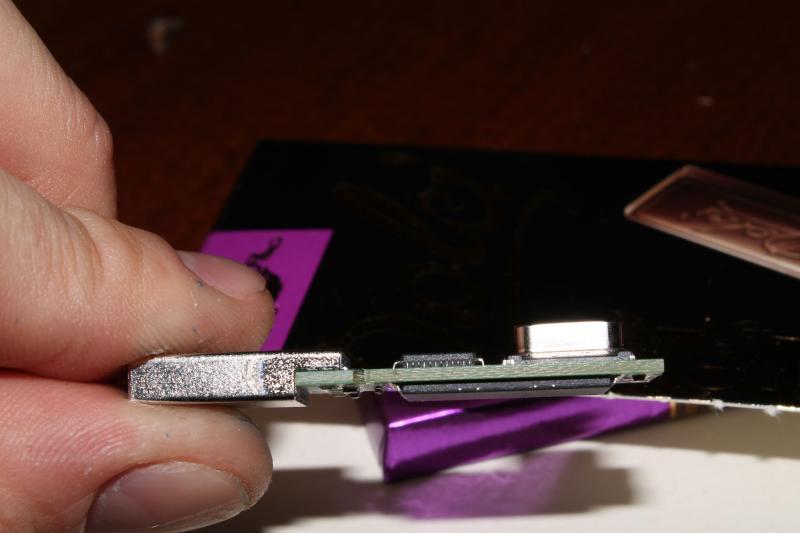

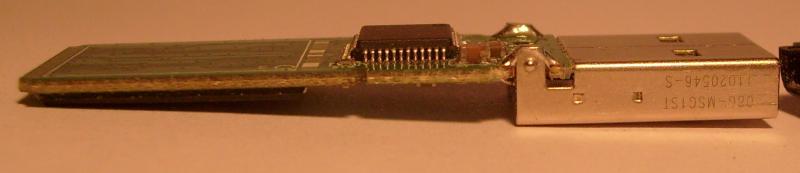

дурацкая, если не сказать дебильная, конструкция платы, приходится проигрывать в толщине конечного продукта

[BlackJack offline]

Это еще цветочки ))
Вот А-дата С906..

[QD offline]

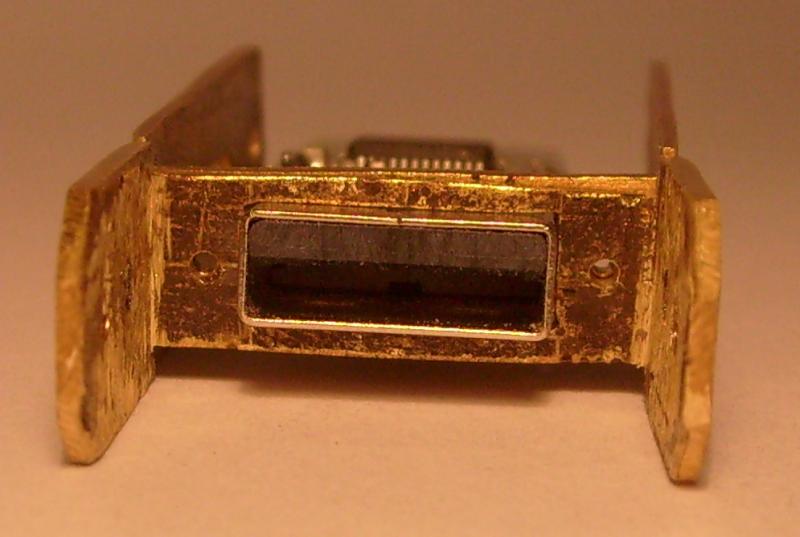

в оправке крышечки, по бокам от отверстия USB-разъёма накернил отверстия

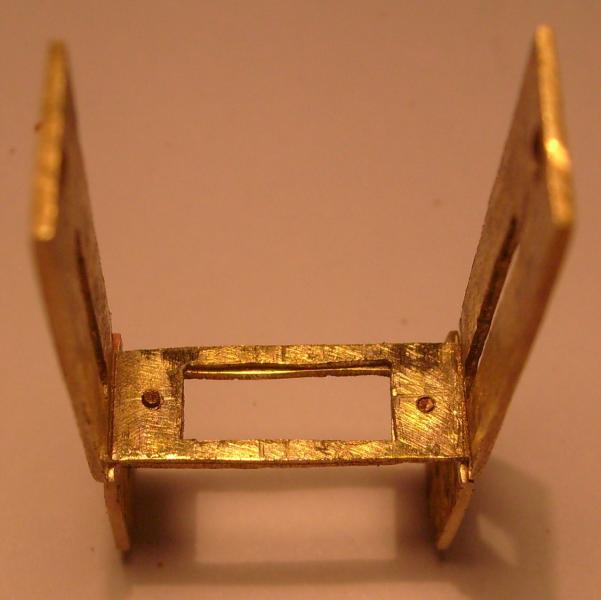

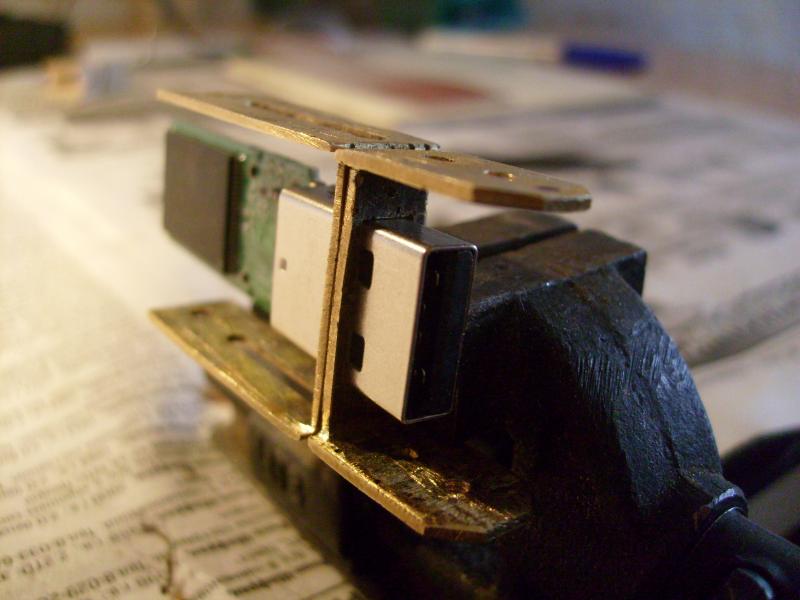

соединил обе оправки на разъёме, зажал в тисках


просверлил 1 мм сверлом дырки

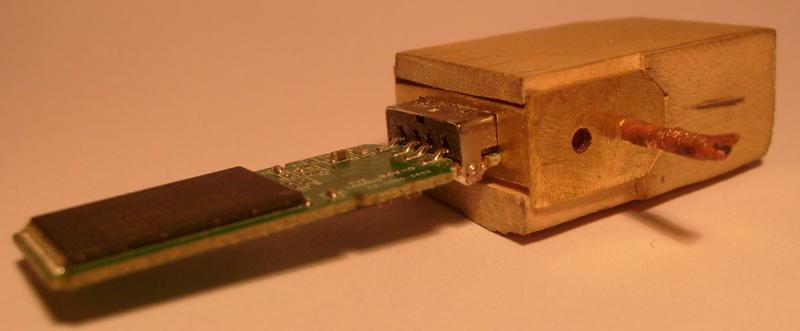

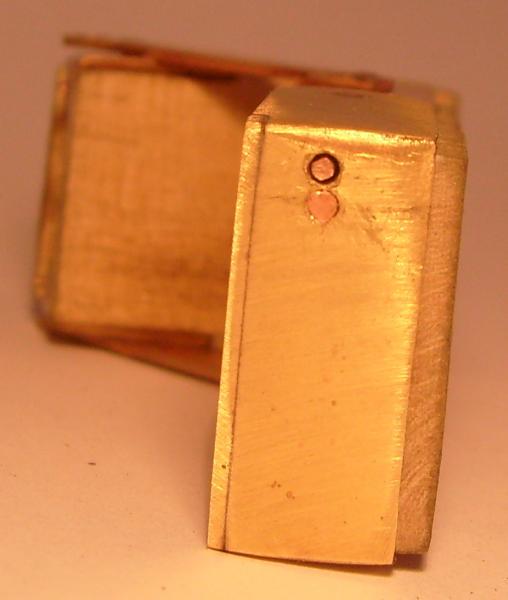

в оправку крышечки впаял медные штырьки, они будут служить для точного соединения крышечки с корпусом.
не спрашивайте для чего- сам не знаю, интуитивно наверное



в крышечке доделал выемки под эти штырьки


дальше покажу как впаивал винтики, чтобы сохранить подвижность, то бишь не спаять между собой подвижные части

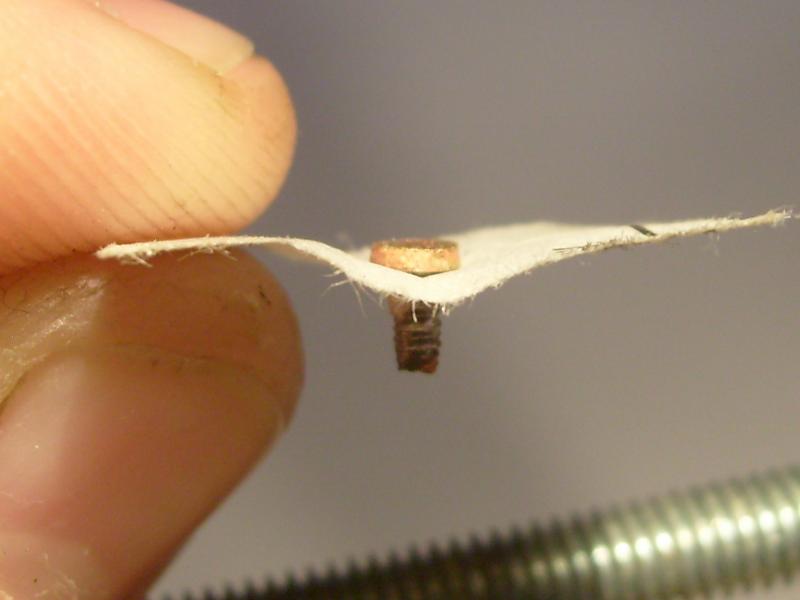

для этого делал прокладки из бумаги

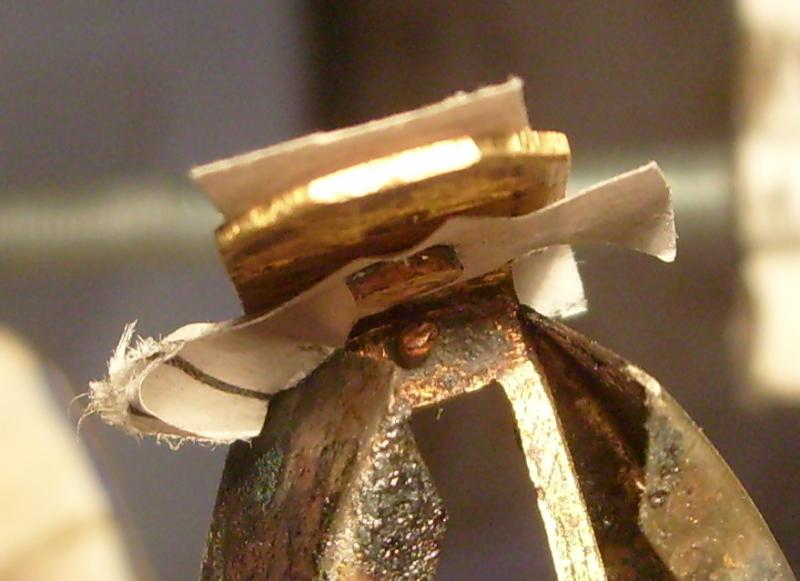

вот такой "бутербродик" получился

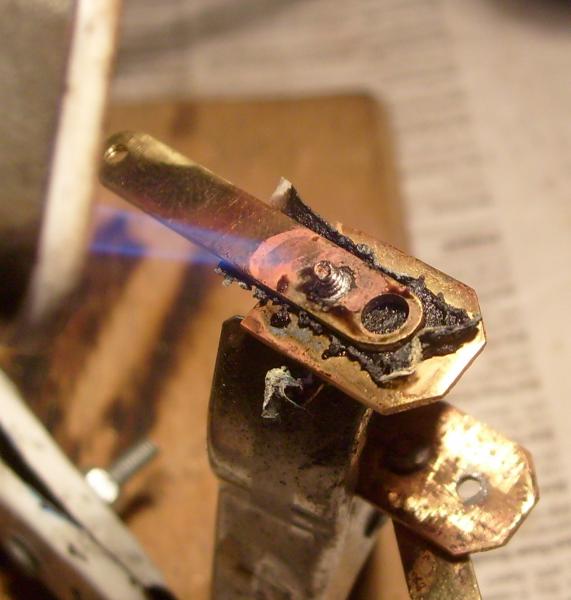

капнул паяльной кислоты около винтика и "прогрел" хорошенько


эта вся гарь после пайки


я смывал обычным жидким мылом


соединил оправку с заготовкой колпачка, вкрутив в верхние отверстия оправки винтики, пропаяв и отрезав их, в принципе крышечка почти готова

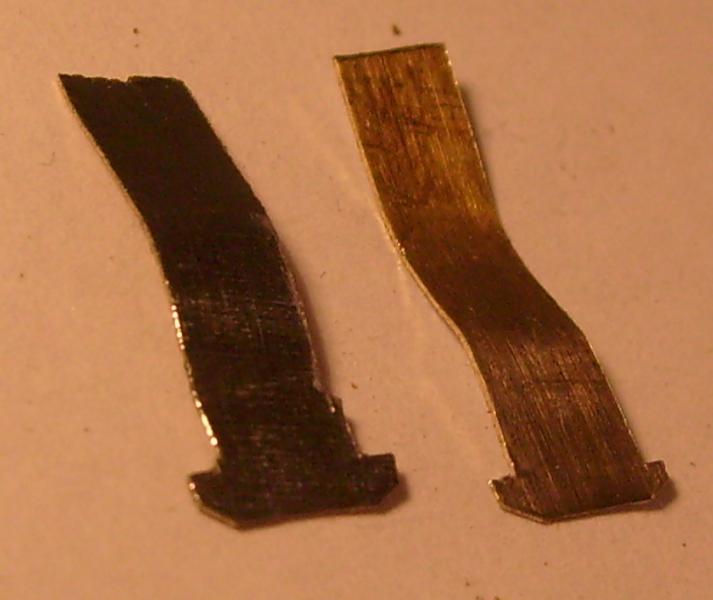

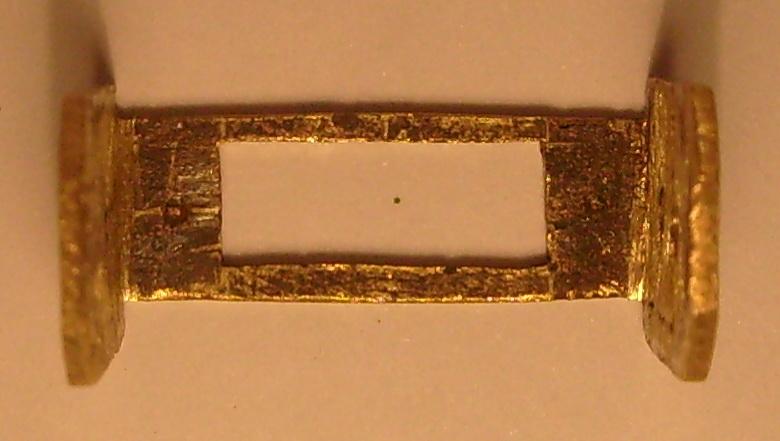

далее: из разрезанной вдоль, расправленной трубки от телескопической антенны вырезал вот такие фигнюшки



предварительно в боковых сторонах деревяшки, которая под корпус пойдёт, сделал вот такие выемки


вот как это будет, своеобразные прижимы для шарниров

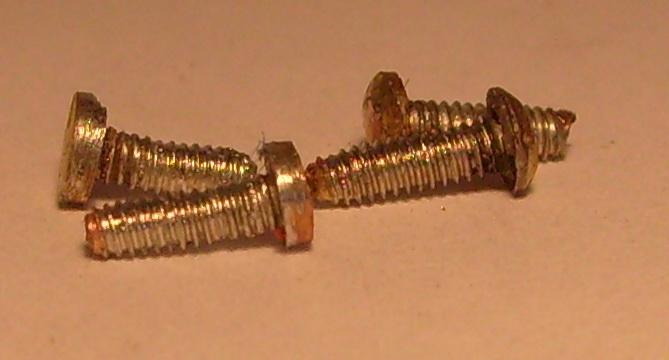

облудил остальные винтики, так наверное будет правильнее впаивать их.
кстати они разные, правые пойдут на шарниры, чтоб легче через прижим проскальзывать

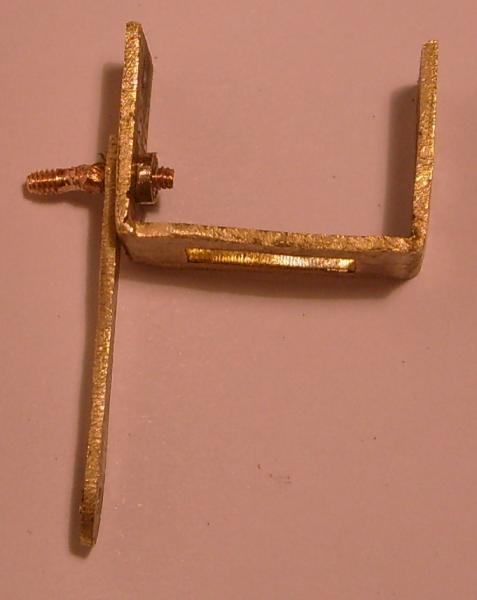

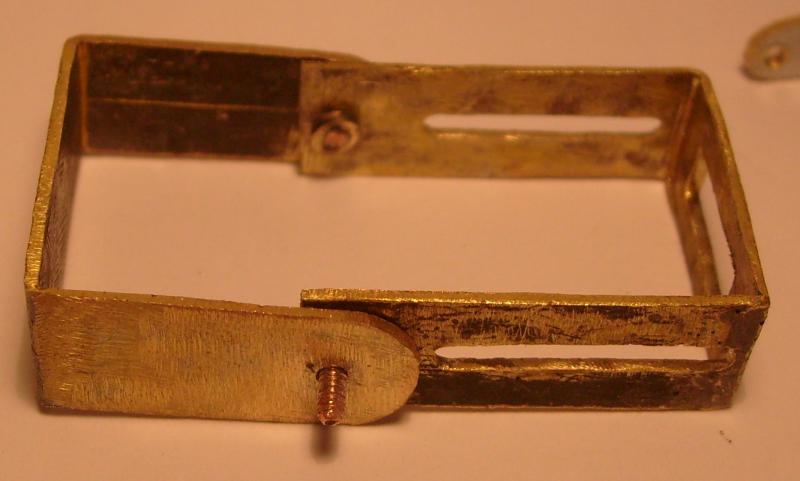

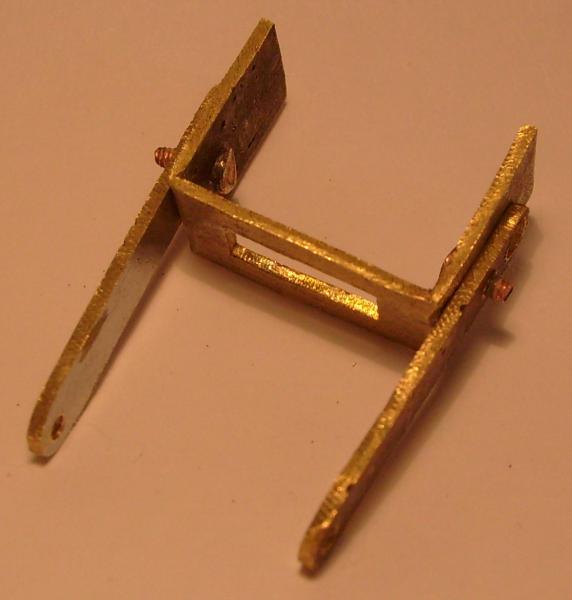

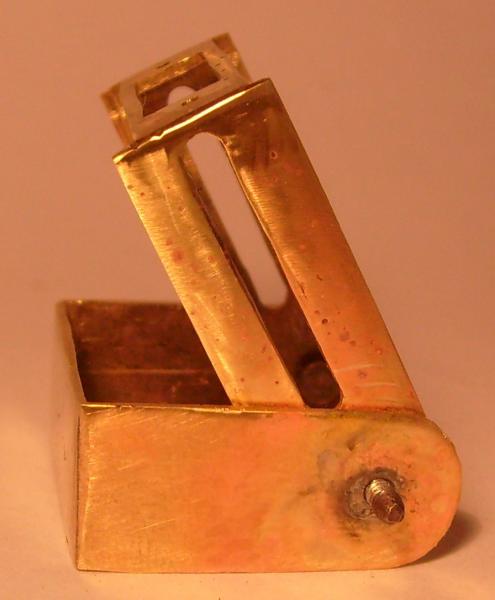

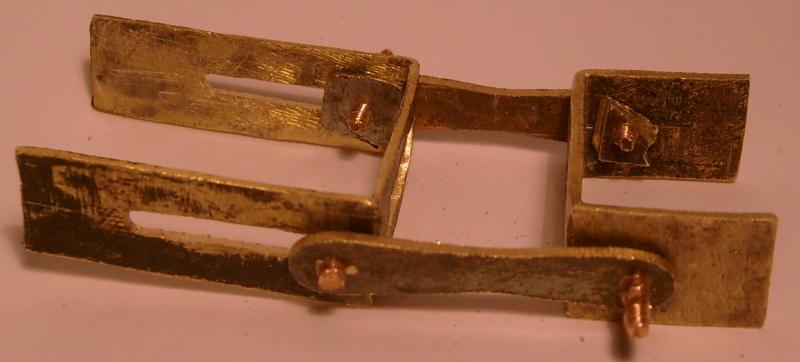

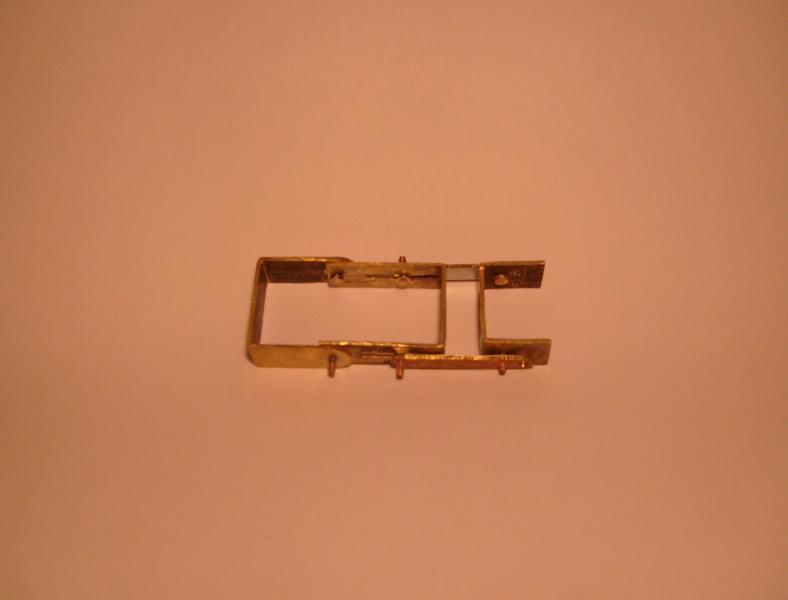

соединил части оправки корпуса


захотел есть, пошёл готовить :D

[BlackJack offline]

Ну пока все в ажуре.. =)
Только про впаянные винтики не много не понял.. Смысл резьбы в чем?.. Может просто шляпки декоративные с лицевой стороны напаять?..

[QD offline]

смысл резьбы в увеличении контактной площади при пайке, а декоративными накладками очень уж не хочется в ширину флешку увеличивать, ибо и так здоровая выходит.

[QD offline]

снова здорова, как говорится! :)

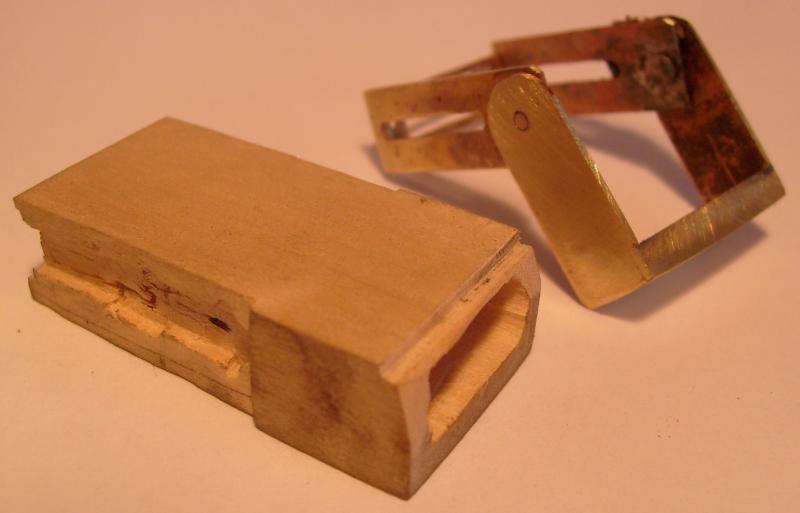

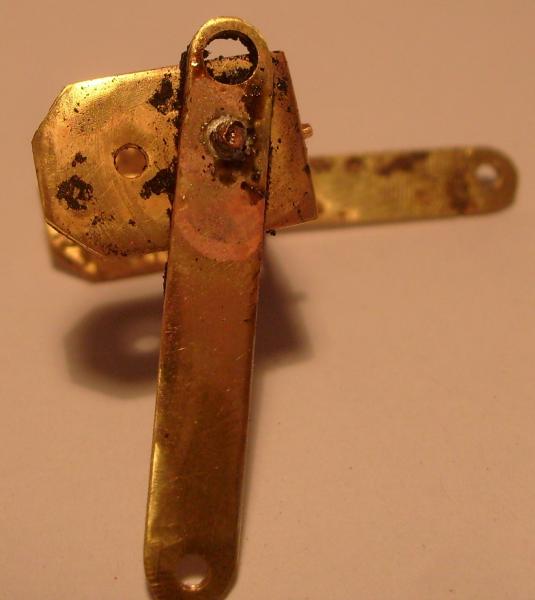

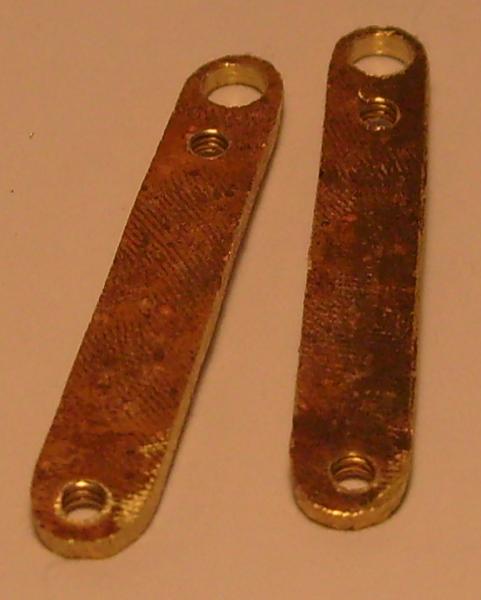

обнаружилось, что нижняя часть оправки при открывании-закрывании цепляется за деревянную основу, поэтому доработал их следующим образом



теперь берёмся за защёлку, принцип её изготовления подсмотрел на сайте http://zoloto.peterlife.ru/jewelir/jewe ... l-051.html , там рассказывают подробно, как изготовить шпрингельный замок

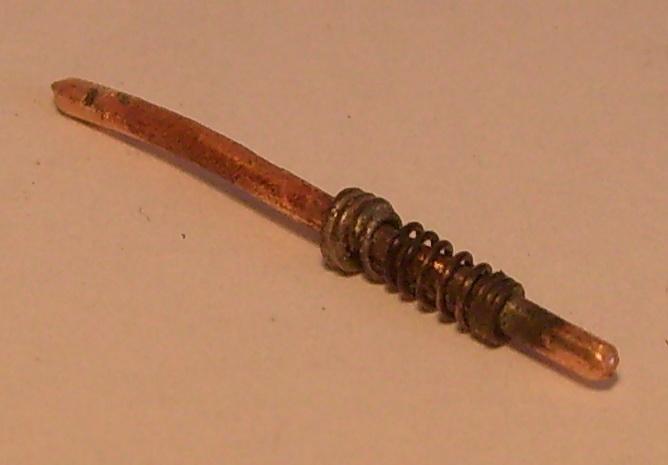

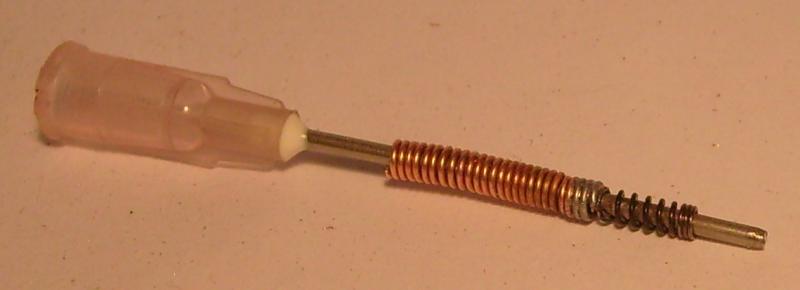

моя защёлка будет делаться из куска пружинки от зажигалки, спиральки из меди и медного штырька (кусочка проволоки)

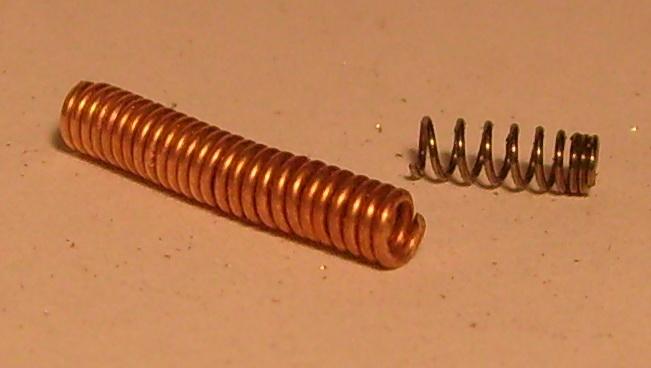

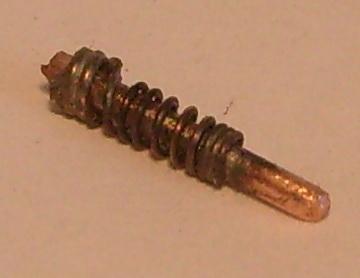

спаиваем спиральку с пружинкой


от спиральки откусываем кусок нужной длинны


получившуюся конструкцию припаиваем к куску медной проволоки за пружинку, т.е. так, чтобы спиралька скользила по проволоке


откусываем лишнее

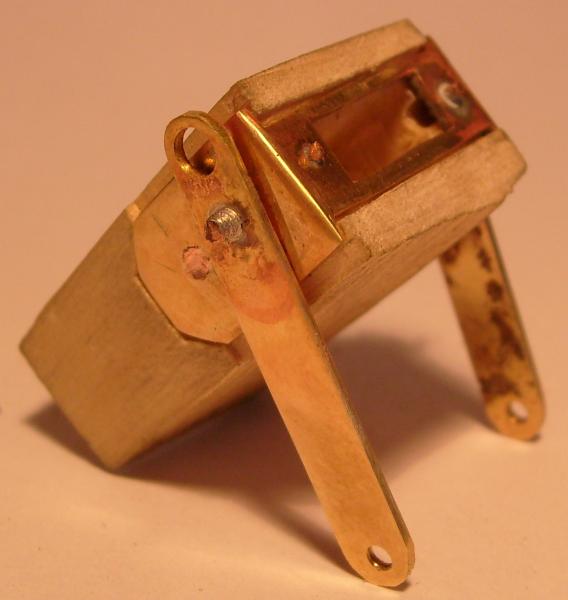

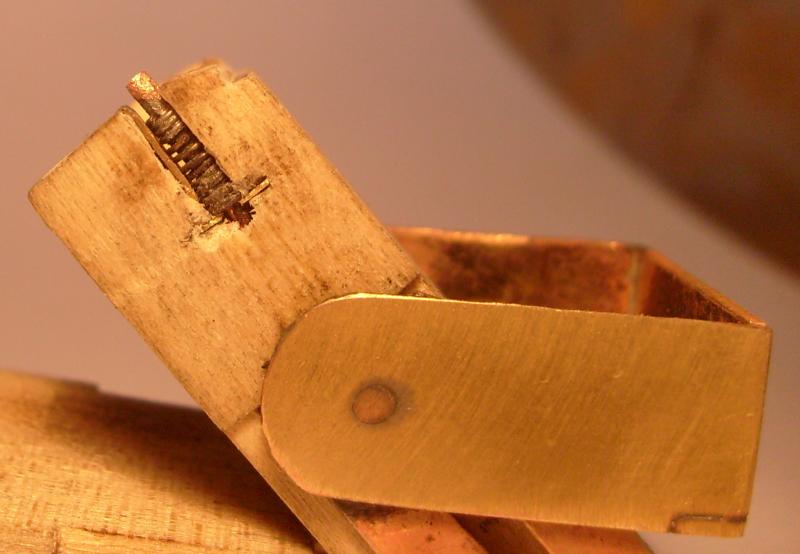

в деревянной основе сверлим отверстие под защёлку , закрепляем её там


после этого понял, как можно было сделать проще: в металлической пластинке просверлить отверстие и припаять к ней пружинку, а пластинку всобачить в основу

в нижней части оправки высверлил отверстие под защёлку, примерил, понял, что промазал, поругался, заклепал медью, просверлил новое


в общем и целом пока всё, остаётся деревяшку ошкурить до уровня оправки, пару украшательств сделать, отполировать металлические детали, пропитать дерево.

вопрос: кто-нибудь цианакрилатом пропитывал дерево? и какие результаты, советы?

[BlackJack offline]

Цианакрилат для закрытия пор используется.. Имхо, березу и прочую шушеру им пропитывать не имеет смысла.. Лучше лак тогда уж..
А цианакрилат и впитывается плохо.. Это просто как финишное покрытие, которое потом зашлифовывается. Я не юзал его никогда. :beer:
