Переключатель напряжения кулера

[Buildmaster offline]

Переключатель у тя примерно такой (или с одной кнопкой):

Схема, на нём нарисованная:

Это значит, что если подвести питалово к контактам B и N, то загорится подсветка кнопки. Если к A и B - вкл-выкл.
Это однопозиционный выключатель.
ЗЫ: В кнопке установлена лампочка + резюк.

[STiNGeR offline]

Ram145, может я слеп или не выспался... но то, что на схеме, это не двухпозиционный переключатель! это переключатель с дополнительной контактной группой для лампочки :)

можно обойтись и однопозиционный переключателем, только тебе понадобится реле (ну или оптопара как вариант). иди в магазин электроники и приобрети там реле с номинальным напряжением 12 вольт

а далее - как в этой (http://www.casemods.ru/modules.php?name ... id=98&psd2), уже указаной выше схеме

[Slim21 offline]

не парьтесь

[STiNGeR offline]

не парьтесь

???

[Ram145 offline]

Buildmaster, Да!!! именно такой... двойной... но в магазине мне скаали что он 2позиционнный.... блинн..... вы мне хоть опишите как выглядит 2позиционный... чтоб купил наконецто.... разве на нем не 3 контакта как на рис.??

[pokitosina offline]

Во первых нужен двухпозиционный.Во вторых об этом целая статья есть.
(Можно ведь глянуть)

[NX_imMORTAL offline]

Че вы тут х;№" разводите ? Не знаете и советуете! У тебя как раз двухпозиционный вкл - выкл. а нужен трех! позиционный. ВКЛ1 - выкл - ВКЛ2 он тоже с тремя ножками. его очень просто отличить. Если выключатель поставить в крайнее!!! положение, то ты должен сделать 2 шелчка до другого крайнего положения.

[Buildmaster offline]

TO NX_imMORTAL

У тебя как раз двухпозиционный вкл - выкл

Это ОДНОПОЗИЦИОННЫЙ.

его очень просто отличить

Никто и не сомневался.

Если выключатель поставить в крайнее!!! положение, то ты должен сделать 2 шелчка до другого крайнего положения.

Не обязательно. Тот, про который ты говоришь - с фиксацией (среднее положение). Но есть и без неё - там всё просто: 3 контакта (A, B, C). Первое положение замыкает контакты A и B, второе - B и C. (B - общий)
Вот так вот...

[NX_imMORTAL offline]

Если выключатель поставить в крайнее!!! положение, то ты должен сделать 2 шелчка до другого крайнего положения.

Не обязательно. Тот, про который ты говоришь - с фиксацией (среднее положение). Но есть и без неё - там всё просто: 3 контакта (A, B, C). Первое положение замыкает контакты A и B, второе - B и C. (B - общий)
Вот так вот...[/quote] Просто про который говорил я - ваще спутать ни счем не реально :lol:

[Sblek offline]

тока там не лампочка... а малюсенькая неонка с резюком... :lol:

[Ram145 offline]

блин... каждый чтото говорит... никак вас не понять.... просто хотяб фотку 2хпоз. перекл. покажите хотяб

[MMX offline]

Однопозиционных выключателей не бывает :lol:
Кол-во позиций - это не кол-во контактов, а кол-во возможных положений клавиши. Если выключатель имеет всего два положения "выкл" и "вкл", то 2 у него контакта, или три - не важно. Все равно это - ДВУХПОЗИЦИОННЫЙ выключатель. Ну, или переключатель, если с тремя контактами. Если кто не понял, то двухконтактный - это "урезанная версия" трехконтактного, только и всего. А трехпозиционный, как было сказано выше - это выключатель, клавиша/ручка которого может находиться в трех положениях. И чаще всего, среднее положение - нейтральное, т.е. никакие контакты не замыкаются. В данном случае автору подойдет именно Двухпозиционный переключатель с Тремя контактами! :doc: А фото их выглядят так:

- двухпозиционный с двумя контактами. Относится к типу ON-OFF

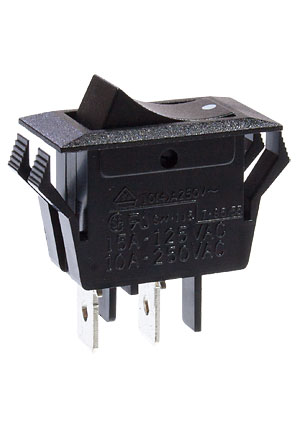

- двухпозиционный с тремя контактами. Тоже относится к типу ON-OFF. В одном положении средний контакт замкнут с одним из крайних, в другом - с другим. Он-то нам и нужен!

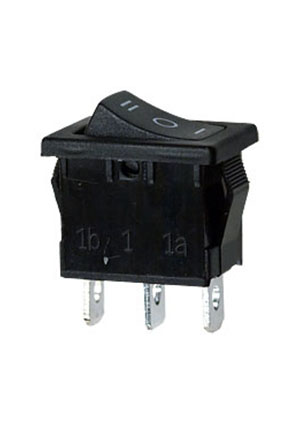

- трехпозиционный переключатель. Относится к типу ON-OFF-ON. Как нетрудно догадаться, от предыдущего варианта его отличает наличие нейтрального состояния, о котором я говорил выше.

Думаю, теперь все понятно?

[Buildmaster offline]

тока там не лампочка... а малюсенькая неонка с резюком...

Я в курсе.

[Buildmaster offline]

- двухпозиционный с тремя контактами. Тоже относится к типу ON-OFF. В одном положении средний контакт замкнут с одним из крайних, в другом - с другим. Он-то нам и нужен!

Да, но у Ram145 переключатель как на моей фотке (вверху страницы), и он не подойдёт, т.к. он имеет всего 2 контакта на размыкание (1_й и 2_ой). 3_й контакт присоединён к подсветке постоянно и не размыкается. (точнее размыкается, но это ничего не меняет - просто подсветка включается - выключается).
ЗЫ: где таких переключателей, как у тя на третьей фотке надыбать можно? (Чип и Дип не предлагать).

[Buildmaster offline]

Вдогонку 2 Ram145:
Только что раздолбал свой переключатель и понал, что его можно переделать: выдерни оттуда неонку и резюк, проложи вместо них кусок провода (я юзал скрепку) и пользуйся.
