Всё о реобасах

[Xakep.rus offline]

http://modlabs.net/index.php?location=a ... rl=rheobus
вот эта статья, фигня какая-то... работает отвратительно!

Я себе по этой схеме собрал :dontknow: не знаю как у других а у меня всё работает нормально gud

PS. если в схеме разберёшся :lol:

+1 к нормальной работе устройства!

модификация схены: замена релюшки на оптрон (зачем ставить релюшку, если надо включить один светодиод) http://www.alldatasheet.com/datasheet-pdf/pdf/90714/COSMO/K1010.html

[WolfLord offline]

Народ у кого есть схема этого чуда http://www.modd1ng.com/g-rheobus.php по фоткам мало что понятно(((

[Reg33_Vladimir offline]

чем проще, тем падежнее.Если покопаться в журналах "Радио",найдете много интересного.

[Ksafon offline]

Доброго дня! подскажите плиз, имеются регулируемые резисторы от матафона "Маяк 233" (СП3-30А и СП3-30Г). Вопрос: Какое у них сопротивление (мультиметр еще не приобрел), и возможно ли из них сделать реобас??? большое спасибо.

[Jubei offline]

Ksafon посмотри маркировку http://naf-st.ru/articles/mark/rez/

[Ksafon offline]

Увожаемый Jubei спасибо за ссылку (думаю пригодится) ток вот я там не нашол по своим резисторам инфы. А на самих резисторах написано: СП3-30а (это маркер) далее 0,1258710; 10КМВ (КМВ-?), а на втором (так же СП3-30а) 0258709; 22КМА (КМА-?) Вот такая барматуха. confused :dontknow:

[Jubei offline]

Входим в Яндекс - задаем поиск по " 22КМА " первая же ссылка http://www.einfo.ru/dist2450comp25083623.html

[ketchoop666 offline]

на 1 кОм резюк и нужен , естественно переменный , а еще там нужно : конденсаторы , резисторы ,транзисторы, стабилитроны , обычные споротивления ,диоды и светодиоды ........
а именно:
резисторы:
1,5кОм (х1)
2,4кОм (х2)
3,6кОм (х1)
1кОм (х1)
100Ом (х1)
(переменный) 1 кОм (х1)


конденсаторы:
1000мкФх16в (х1)
1мкФх50в (х2)
10мкФх16в (х1)

транзисторы:
кт815 (х1)
кт315 (х1)

диоды:
кд521 (х2)

стабилитроны:
кс168а (х3)

и три любых светодиода (цифры в скобках это кол-во деталей)
завтра выложу схему (ну лень мне подключать сканер и маяться с ним )
все выщеперечисленное , естественно только на один вентирятор , но с показателями максимального и минимальноко кол-ва оборотов в виде светоиндикации

Ты обещал схему выложить и где она?

[ch0mb0r offline]

Мое путешествие в 2004 продолжается, есть тут кто?

[Змей]

Мое путешествие в 2004 продолжается, есть тут кто?

а некрофилия - наказуема.

[ch0mb0r offline]

Плодить похожие темы еще хуже ;)

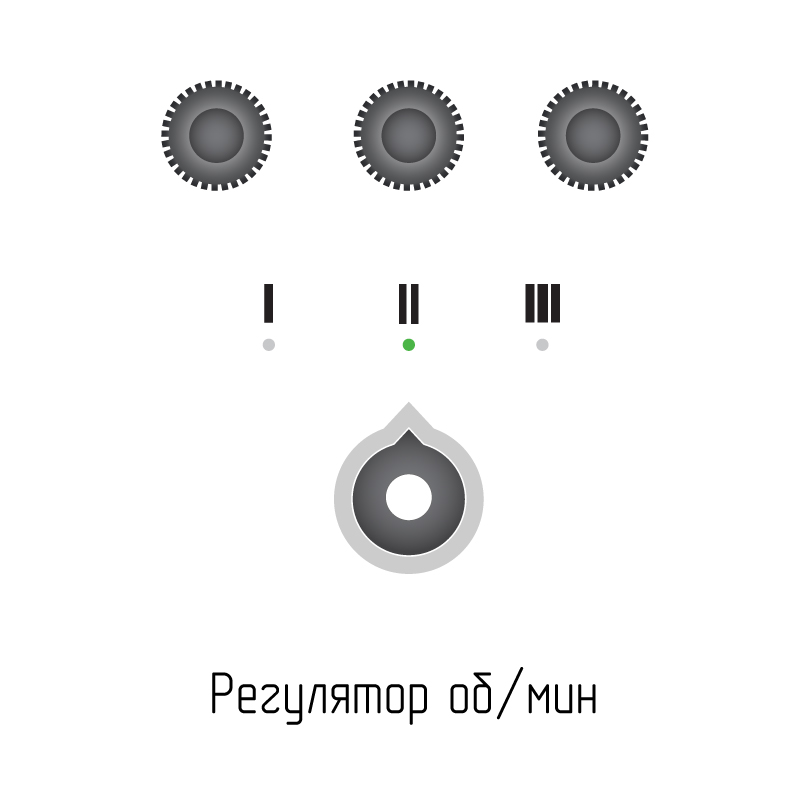

в общем решил сделать реобас, трехрежимный, каждому режиму соответствует свое положение регулятора, и что бы режимы эти не сбивались решил вставить в схему галетный переключатель, для светодиодной индикации я так понял нужен двух секционный, а самый главный вопрос, это схема, уже пересмотрел кучу, но что выбрать не знаю. Знаю только что на одном транзисторе будет висеть 3-8 120мм кулеров примерно по 0.015A каждый, хватит ли КТ817(все на нем я так понял собираются) для этого?


[Sblek offline]

прочел, долго думал... нифига непонял.....(100гр тоже непомогло) )
смотри мою подпись ))

[ch0mb0r offline]

Синька и не поможет ;)

я уже нашел схему, закупил детальё, спаял и получил нечто совершенно невразумительное, хотел сделать как лучше, собрал на микросхеме, меж тем сделай я тупо на транзюках все бы работало как АКМ

[fhunter offline]

Ну я вижу что-то смутно похожее на ШИМ на осциллографе. Мерялось на вентиляторе или где?

[ch0mb0r offline]

Вот именно что "что-то похожее" переменник регулирует только глубину малого зубца, при том схему перепроверил дважды, и тестером прозвонил все четко, в брак верить отказываюсь. Мерил на 3 пиновом выходе да
