Равномерное освещение грани стекла.

[Dmitry123 offline]

Мля, написать призма с мягким знаком. :tratata:

[Lexan offline]

Dmitry123, а за зубчиками что за плоскость?Просьба,если есть возможность выложить фото

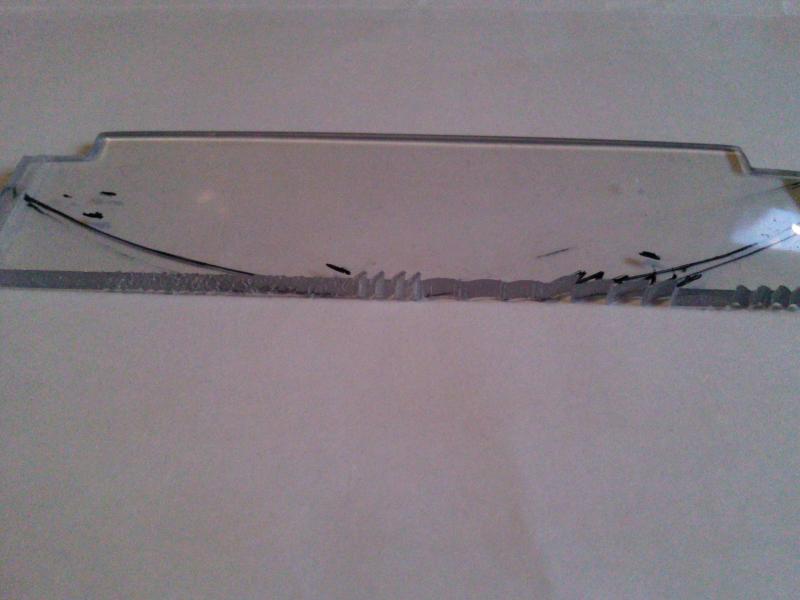

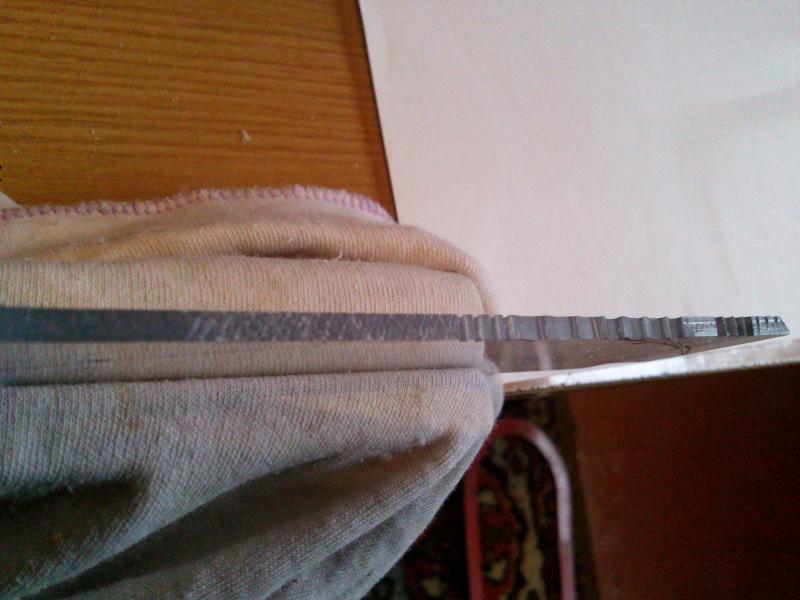

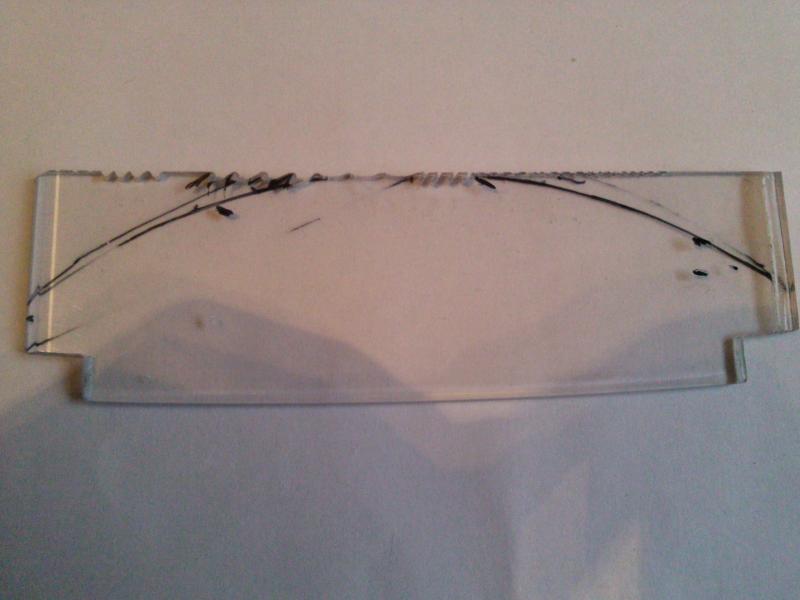

той самой лампы экспонирования или ссылку ,а то прогуглил ,и толком не нашел фоток как она устроена.Эксперементировал с зубчиками ,но похоже нужно знать какой угол и расположение у зубьев должно быть.Получается осветить толькотолько одну грань зубца ,и соответственно проецируются они на лицевую поверхность спроьежутками.С лица выглядит как точки.На фото разные виды зубьев:
Интересный эффект получился при крестообразной неглубокой насечке при помощи плоского надфиля.

[Lexan offline]

Мля, написать призма с мягким знаком.




Все правильно,это еще Высоцкий пел про "стеклянную призьму"...

[arctg offline]

http://www.overclock.net/t/1187138/bant ... ng-testing

неплохая темка от буржуев по этой теме

[Lexan offline]

да тема интересная...

[Dmitry123 offline]

Я Вас разочарую, вся фишка в светодиоде.

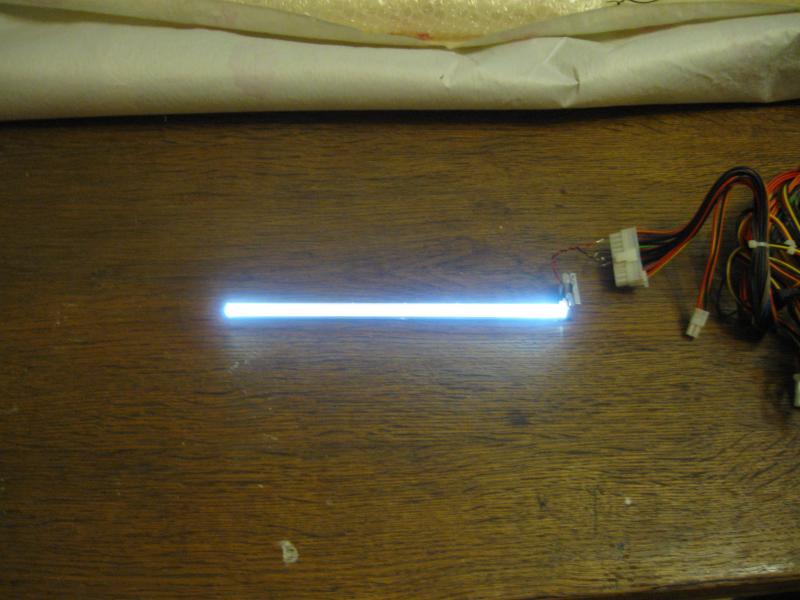

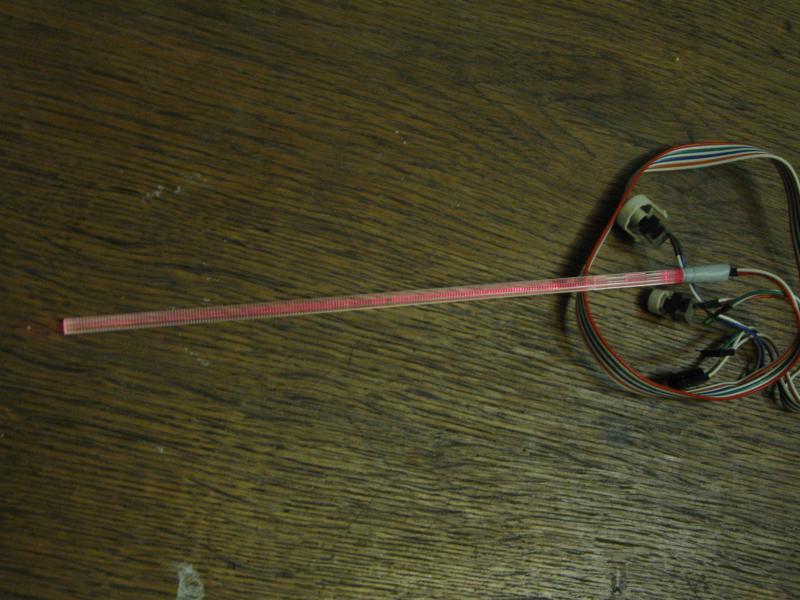

Та самая лампа:

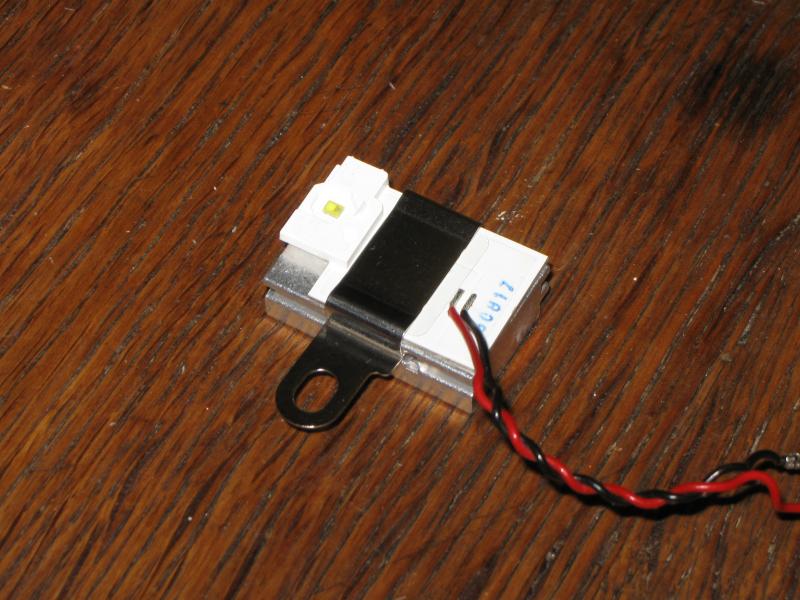

"Звериный" светодиод:

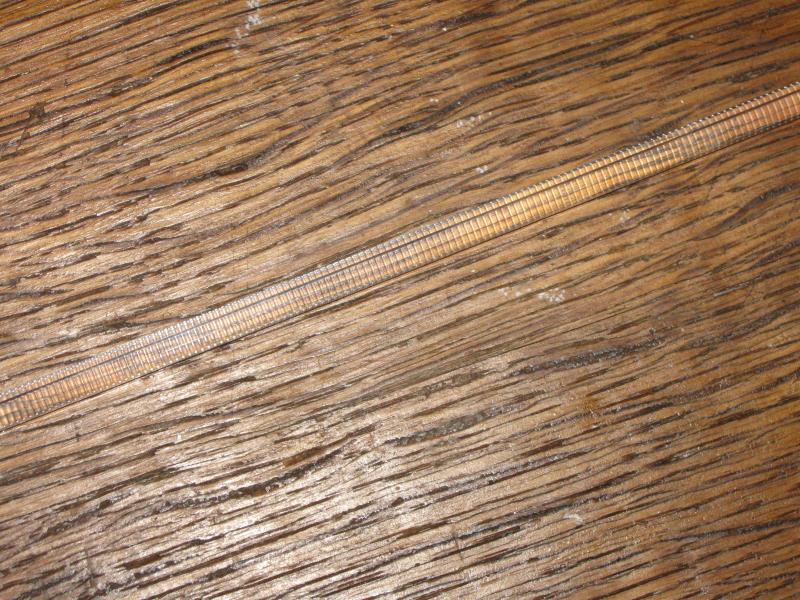

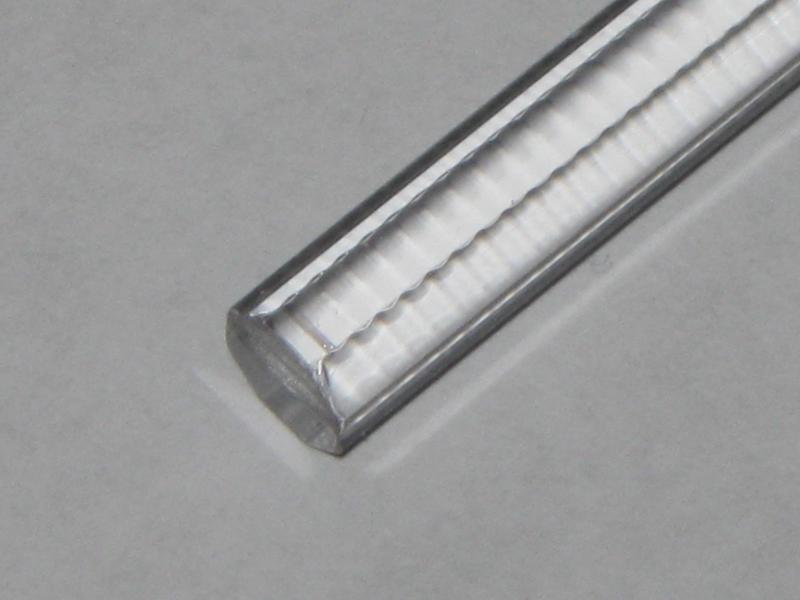

Насечки, на одной из шести граней стержня, тела лампы:

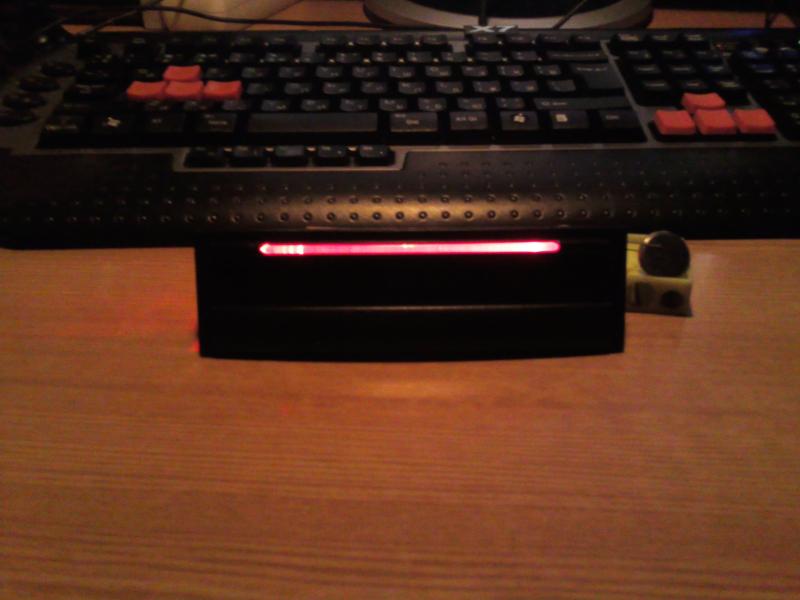

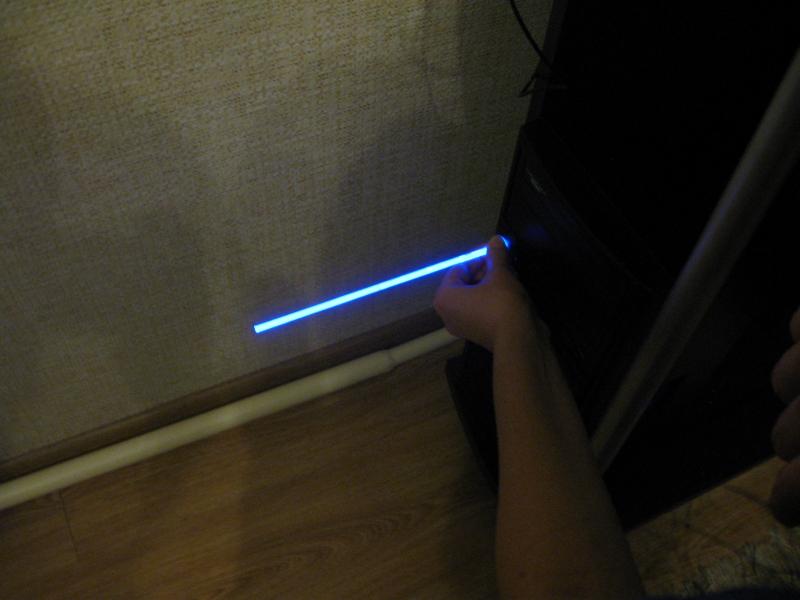

Эксперимент с обычным светодиодом:

в общем полная фигня получается.

[Dmitry123 offline]

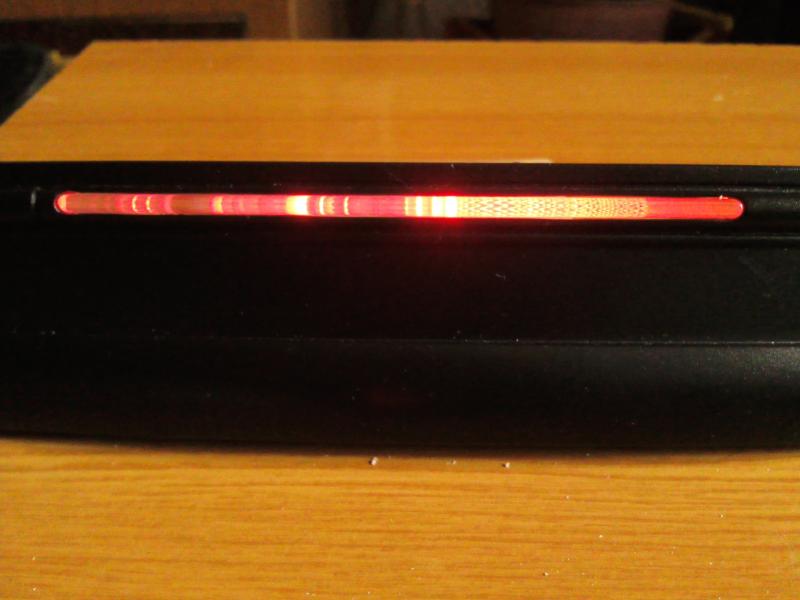

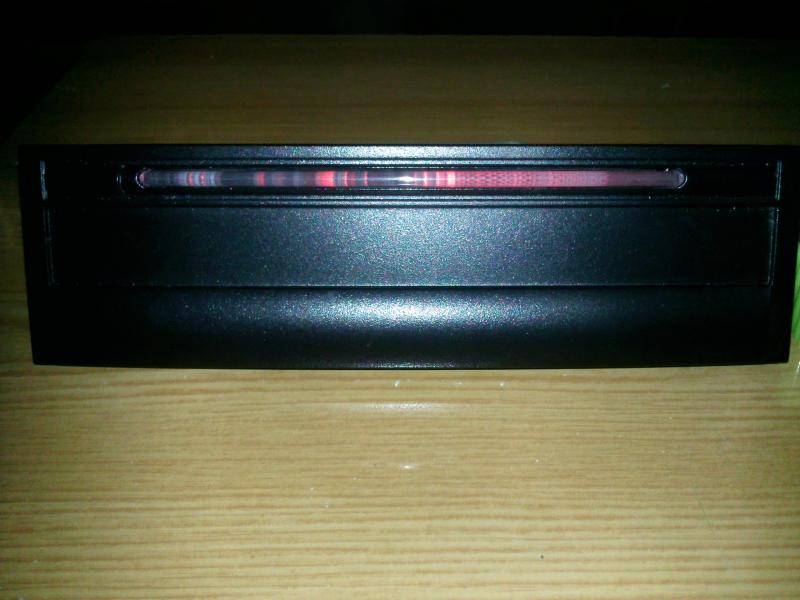

Update, с более ярким светодиодом при искуственном освещении:

[Lexan offline]

нормально светит,хотелось бы еще раз посмотреть на зубчатую полоску в другой проекции ,если не трудно ,чтоб было видно размер и угол зубцов с торца.
А что за материал у нее?

[Lexan offline]

а то на фоне дуба плохо видно...

[Cruzzz offline]

Если попадется битый ЖК-монитор, то нужную полоску можно добыть из подсветки матрицы. Там тот же принцип
Самостоятельно же нарезать канавки одинакового шага и глубины, не машинным способом - задачка хлопотная. Неравномерность же сразу будет видна при засветке.

*Впрочем, довольно приличного результата мне удавалось добиться, когда прошлифовывал торец на ленточной шлифмашинке (40-й номер абразива). Правда, длина там была 55мм и под небольшим углом к передней плоскости.

[Dmitry123 offline]

Lexan, предложенный Cruzzz вариант, распотрошить убитую матрицу со светодиодной подсветкой, просто идеальный. :super:

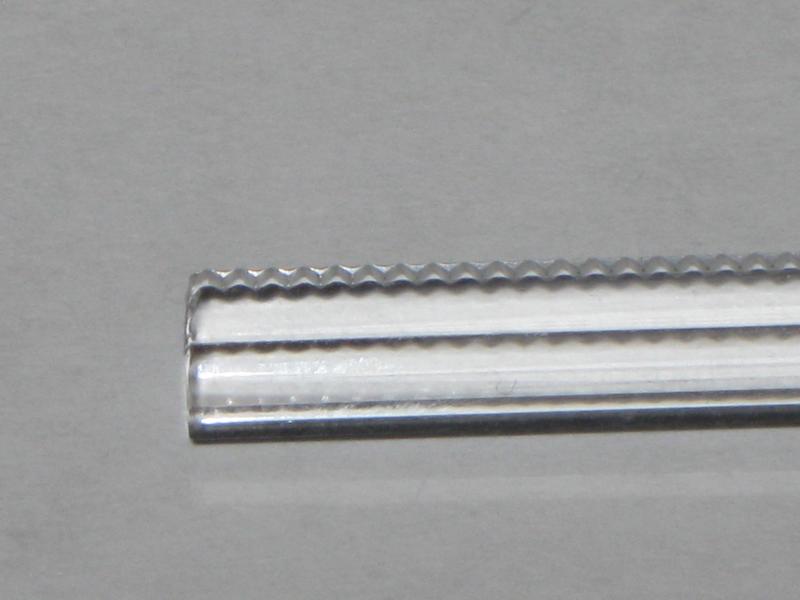

По лампе от сканера: материал прозрачный пластик, стержень тела лампы представляет собой правильный шестигранник, расстояние между параллельными гранями (толщина стержня) ~5 мм. На тыльной грани имеются зубчики, расcтояние между вершинами ~0,7 мм.




Светящиеся полоски, всё равно будут чётко просматриваться с близкого расстояния.

[Cruzzz offline]

распотрошить убитую матрицу со светодиодной подсветкой

Вполне подойдет и старая люминсцентная. Там тоже сетка с мелким шагом (около 1мм). В свое время распотрошил несколько LG, Samsug и noname-мониторов - бэкплейты очень похожи.

За насечкой неплохо еще поместить какой-то отражатель - добавит яркости. Например, слегка матовая алюминиевая фольга давала неплохой эффект.

[Lexan offline]

спасибо большое за фото и за совет с монитором.надо будет поискать.а пока буду пробовать сделать зубчики вручную.Теперь у меня уже три заготовки.Сделаю с разными видами зубцов.
Dmitry123, а ты не" опечатался" :расcтояние между вершинами ~0,7 мм., меньше миллиметра ?

[Cruzzz offline]

Lexan, тогда подскажу один простой способ: из обломка полотна ножовки по металлу делаем крюкообразный нож (еще радиолюбители называют его "коготок", используется для прорезания фольгированного текстолита на платах). Глубину прорезания контролировать довольно легко. И можно делать насечку по линейке, что в данном случае весьма поможет.

[Rom@L offline]

Если найти подходящую ребристую металлическую поверхность, можно попробовать сделать зубчики термическим способом.
