Моддинг Verbatim

Сообщение Singlemods Gallerist » 02 дек 2013 12:04

Моддинг Verbatim

Автор: Максим

Почта: Fonin.m@yandex.ru


Город: Спб

Модель: Verbatim

Постоянная ссылка: http://www.modding.ru/view/15190.html

Описание:

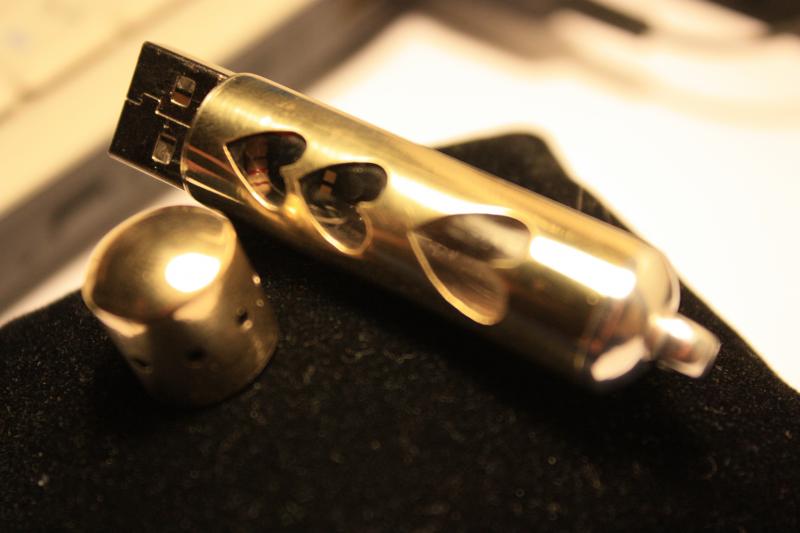

Вторая флешка на этот раз с колпачком (начинку можно поменять)

Материалы: латунь, алюминий,оргстекло.



Сама флешка пока на 4гб (потом может поменяю на объем побольше)

светодиода так же в ней не оказалось.

Припаял светодиод на 3в с резистором на 130 ом (на 5в светики в магазинах не нашлись).

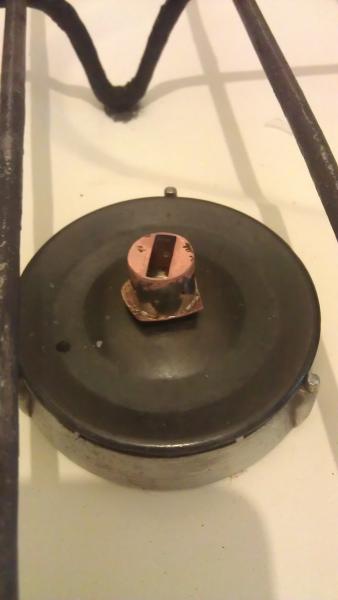

В латунной трубке расточил сердечки надфилями, припаял латунную пластину (на выход флешки и расточил в ней окошко), нарезал резьбу для колпачка из алюминия.

Далее согнул оргстекло в трубочку при помощи сверла и газовой плиты.

Колпачок так же выполнен из латуни просверлены отверстия и запаян с двух концов латунными пластинами.

Крышечка выпилена из алюминия (болванки) в конце нарезал резьбу


Verbatim
Verbatim
Verbatim
Verbatim
Singlemods Gallerist offline
God
Аватара пользователя
Сообщения: 3456
Зарегистрирован: 18 июн 2007 10:14
Вернуться к началу

Сообщение Максим@ » 02 дек 2013 13:35



Поправил, дубль удалил / tarator
Максим@ offline
Real modder
Real modder
Аватара пользователя
Сообщения: 12
Зарегистрирован: 29 ноя 2013 09:25
Откуда: Спб
Вернуться к началу

Сообщение Tony » 03 дек 2013 07:46

а затычка из белого металла от чего? или как изготовлялась?
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение sa977 » 03 дек 2013 18:30

Интересная флешка! Если оргстекло с внутренней стороны пройтись крупной наждачкой(сделать матовым), то подсветка будет равномернее. И внутренностей не будет видно :wink:
Мои работы
sa977 offline
God
Аватара пользователя
Сообщения: 1645
Зарегистрирован: 25 мар 2012 22:31
Откуда: г.Москва
Вернуться к началу

Сообщение weall » 04 дек 2013 03:00

Tony, нарезал резьбу для колпачка из алюминия. (описание .)
моддинг)))
weall offline
Ultra Modder
Ultra Modder
Сообщения: 384
Зарегистрирован: 01 ноя 2009 12:20
Вернуться к началу

Сообщение Максим@ » 04 дек 2013 09:25

[quote="sa977"]Интересная флешка! Если оргстекло с внутренней стороны пройтись крупной наждачкой(сделать матовым), то подсветка будет равномернее. И внутренностей не будет видно :wink:

Изначально так и задумал, но человек не поддержал мой замысел
:D
Максим@ offline
Real modder
Real modder
Аватара пользователя
Сообщения: 12
Зарегистрирован: 29 ноя 2013 09:25
Откуда: Спб
Вернуться к началу

Сообщение Максим@ » 04 дек 2013 09:43

Tony писал(а):а затычка из белого металла от чего? или как изготовлялась?

Затычка из алюминиевой болванки( не знаю от чего) просто валялась.
Вытачивал зажав в патроне дрели напильником и надфилями.
Резьбу нарезал тонкой гайкой от швейной машинки "зингер" или типа того, но сделана она из нормальной стали как плашка (не то что сейчас все из детского мира)
Максим@ offline
Real modder
Real modder
Аватара пользователя
Сообщения: 12
Зарегистрирован: 29 ноя 2013 09:25
Откуда: Спб
Вернуться к началу
