Моддинг корпуса ID 4477 Имя:  inco E-Mail:  apat2000@gmail.com Город:  Thornhill Заводская модель: n/a Homepage: http://emberbox.ca Дата добавления: 12-11-2011 Ссылка на корпус: http://gallery.modder.ru/galleries.php?action=galleryview&gallery_id=4477 Описание:  Домашний NAS сервер. 10 HDD. Общий объем 20 Тб. Полностью кастом

[A.D offline]

Аккуратно ,скорей всего лазерная резка,если так то- ничего особенного.А вот крепление стенок ОРИГИНАЛЬНО gud .Как я понял на магнитах.Правильно?

[VANHELLSING offline]

А как подцеплено 10 HDD? Полагаю, там microATX, чрез плату PCE ?

[Dimagans offline]

VANHELLSING, на второй фотке видно

[2202 offline]

что то не пойму, с 10 винтами, на фото есть мамка ITX есть на ней один слот PCI, далее на фото контроллер на 4 порта sata, на матери 2 сата + IDE, куда автор подключил остальные 3????
Есть еще не неувязочка, с объемом 20 терабайт как если только общий объём жестких то да, а так получается райд какой то странный, так что автор тут лукавит. confused ofigel

[payglobal offline]

Комплектация:
GA-D525TUD
SYBA SD-SATA-4P PCI SATA (1.5Gb/s) 4 Port RAID 0/1 Card

да, резал лазером. не думаю, что напильником вышло бы лучше ))

на сайте положил еще несколько фото.
да, боковинки на магнитах.
Комп получился очень тихим за счет большого вентилятор, который обдывает все 10 винтов.
на фото не очень заметно, но я вывел индикатор активности КАЖДОГО винта на переднюю панель.
Опять же, на сайте есть несколько поясняющих фоток
Если кому-то интересно, могу дать модель в СкетчАпе и трафареты для резки

[payglobal offline]

что то не пойму, с 10 винтами, на фото есть мамка ITX есть на ней один слот PCI, далее на фото контроллер на 4 порта sata, на матери 2 сата + IDE, куда автор подключил остальные 3????
Есть еще не неувязочка, с объемом 20 терабайт как если только общий объём жестких то да, а так получается райд какой то странный, так что автор тут лукавит. confused ofigel

10 винтов.
4 на мамке + 4 на PCI + 2 через IDE = 10

[Alcohol™ offline]

payglobal, какие винты используются ?

[payglobal offline]

WD20EADS

[SDR offline]

А как реализовал индикаторы активности на каждый винт?

п.с. Работа понравилась.

[payglobal offline]

А как реализовал индикаторы активности на каждый винт?

п.с. Работа понравилась.

разобрал раз'ем питания SATA и изолировал 11й пин

вот несколько поясняющих фото:
http://emberbox.ca/wp-content/gallery/nas/img_0981.jpg
http://emberbox.ca/wp-content/gallery/nas/img_0983.jpg
http://emberbox.ca/wp-content/gallery/nas/img_0988.jpg


PS: Спасибо [url][/url]

[Квайкер offline]

Очень хорошо. Правда практичность оргстекла вызывает сомнения, помню намучался я с пылью на нём...

[2202 offline]

на фото 2 разъема сата!!!
или это не та фотка с оф сайта?!
вообще райд массив строиться из составных частей, и оно не может быть реальных 20 теров!!!

[payglobal offline]

на фото 2 разъема сата!!!
или это не та фотка с оф сайта?!
вообще райд массив строиться из составных частей, и оно не может быть реальных 20 теров!!!

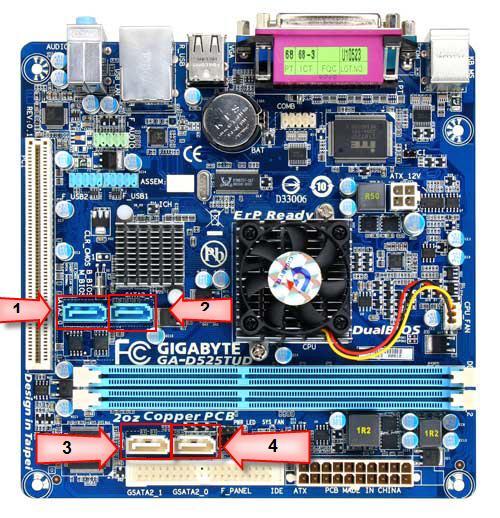

Вот, смотри - 4 сата на мамке

не понял, какая не тафотка с какого офф сайта?

я сказал - общий обьем, и нигде не указывал ни как я организовал дисковое пространство. это отдельный вопрос.

[2202 offline]

о блин, тогда вопрос нет)
