Моддинг корпуса Танковая радиостанция Р-123М

[BootSector offline]

Главное не торопитесь, лучше потратить пару лишних дней и сделать качественно, чем потом переделывать.

[Змей]

Оказалось, что угловые переходники и кабели очень большой дефицит в Санкт-Петербурге.

дифицит - найти радиостанцию или что-нибудь аналогичное за разумную цену ) остальное - решаемо.

все что мне приходило в голову, это делать внутренние переходники между выходами МБ и видеокарты и корпусом. причем тут можно внешние разъемы - сделать адекватными общему корпусу. главное - найти ответные части на кабелях ну или переделывать сами разъемы.

[demian71 offline]

Пожалуй я переименую проект в " Раскаленная броня" ). Собрал все заработало, но получилась горячая штучка. Видеокарта разогрелась в 4 батле до 80 градусов, а Фурмарк прогрел аж до 85. Так что я опять все разобрал и буду добавлять вентиляционные отверстия. Корпус конечно маловат, но хочу добиться меньших температур.

[-ALS- offline]

Дымаю, дело не в размерах корпуса, а в направлении воздушных потоков.
Я уже писал когда-то, да и практикой у меня это было подтверждено : нужно, чтобы один вентилятор (видеокарты, например) захватывал забортный воздух, а другой - мгновенно выбрасывал нагретый воздух за пределы корпуса (ну и в другую сторону, разумеется).
Тогда даже в очень мелком по размерам корпусе мощное железо не будет перегреваться.

[demian71 offline]

Вот я и хочу увеличить пространство для забора воздуха видеокартой. Одного логотипа явно маловато. Из под видеокарты отводит тепло 80 мм вентиль (тот который красный по фронту), слева сверху стоит 50 мм на выдув( маловат, но места нет), а слева снизу 140 мм вентиль блока питания. Справа получается 120 мм на вдув ( напротив процессора) и 80 мм на вдув тыловой (тоже напротив процессора). Они по идее должны продувать пространство под видеокартой. Как то так.

[Змей]

если место хоть чуть-чуть позволяет, и не собирается особо хвастать внутренним убранством, можно сделать прямые воздуховоды. из ПВХ пластика. это позволит более холодный воздух подать из-за корпуса сразу на нужные вентиляторы процессора и видеокарты. но это очень сильно уменьшает внутреннее пространство.

[Sonic-Chainik]

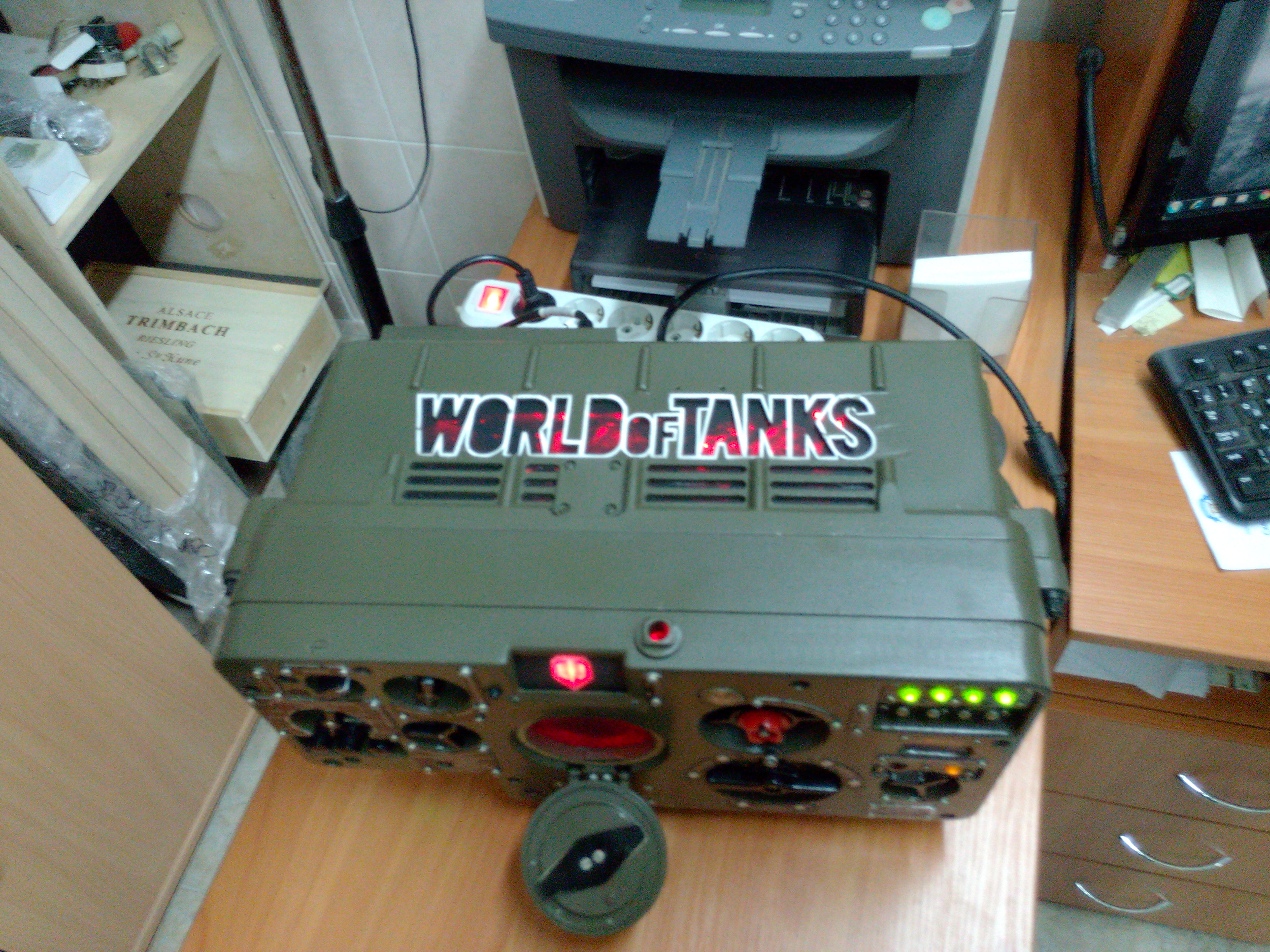

Т.е., вы хотите сказать, что площади прорези в виде "ворлд от тапкс" - не достаточно для притока воздуха к видеокарте? Хм.

Тогда стоит приток, либо усилить доп.крутилятором, который будет дуть прямо на видеокарту, либо усилить вытяжку из корпуса, установив доп.крутилятор, опять же напротив видеокарты.

И ещё одно ИМХО - СО видеокарты рассчитано на максимальный отток нагретого воздуха со стороны, противоположной разъёмом PCIe. А эта сторона у вас упирается аккурат в глухую стенку. Полагаю, стоит видеокарту повернуть на 180гр в горизонтальной плоскости.

[demian71 offline]

У данной модели видеокарты выброс предусмотрен только в стороны, в корпус, задняя планка полностью глухая( только разъёмы). Сам логотип занимает площадь половины видеокарты( изначально я планировал более мелкую видеокарту ставить). Так что добавил отверстий , буду тестить.

[demian71 offline]

С новыми отверстиями температура видеокарты упала на 6 градусов. 3 часа в 4 батле и 74 градуса. Винчестер охладился с 55 до 44 градусов

[Змей]

пллиз, а сфотографируй станцию со всех сторон.

[demian71 offline]

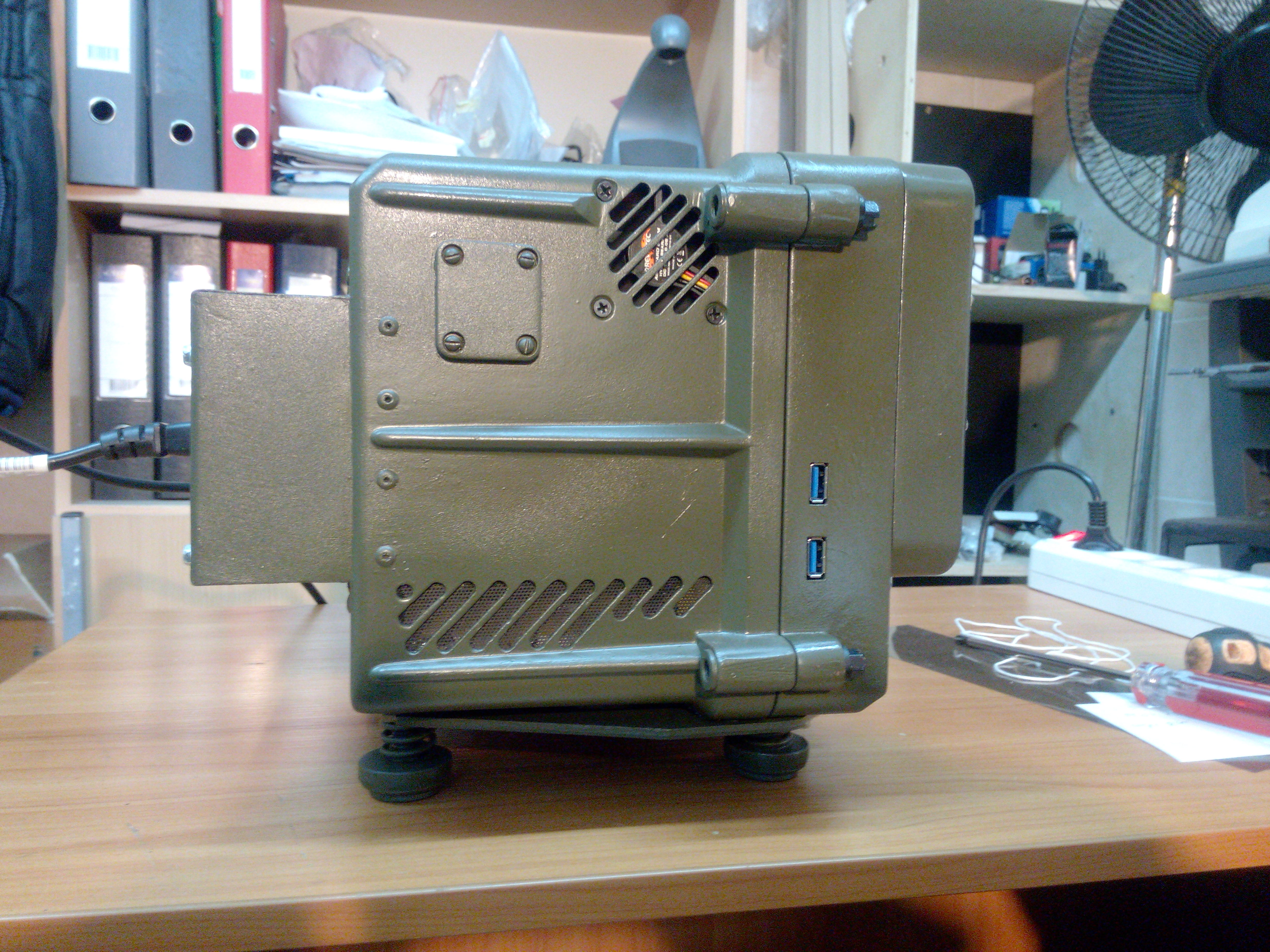

По просьбам...

[demian71 offline]

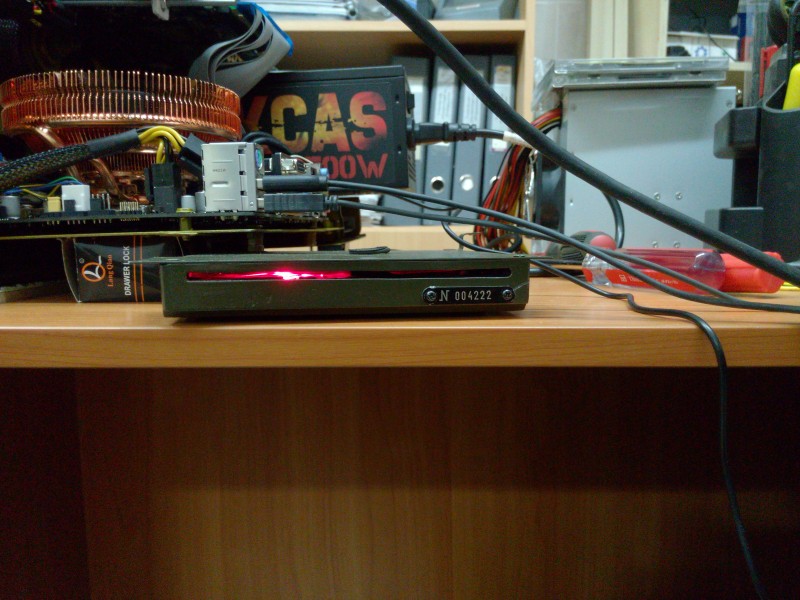

Это привод в момент записи или чтения уже не помню.

[Sonic-Chainik]

Да, антеннки не хватает.

[demian71 offline]

Антенна Куликова слишком большая, а ничего более мелкого не попалось.

[demian71 offline]

Выложил как бы ворклог на сайте bit-tech: http://forums.bit-tech.net/showthread.php?t=292730 . Всяко больше фотографий и даже чутка описаний.) Кому интересно можно смотреть и даже комментировать.
