Моддинг корпуса Очень старый корпус, возможно InWin

[Case Gallerist offline]

Моддинг корпуса Очень старый корпус, возможно InWin

Автор: Tkeen

Почта: konovalov.vitaly@gmail.com

Вебстраница: https://imgur.com/a/BJNjP#8

Город: Ухта, Раменское

Модель: Очень старый корпус, возможно InWin

Постоянная ссылка: http://www.modding.ru/view/15433.html

Описание:

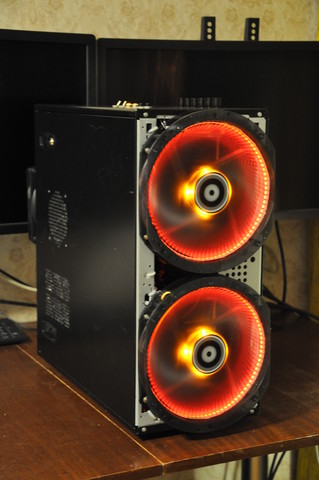

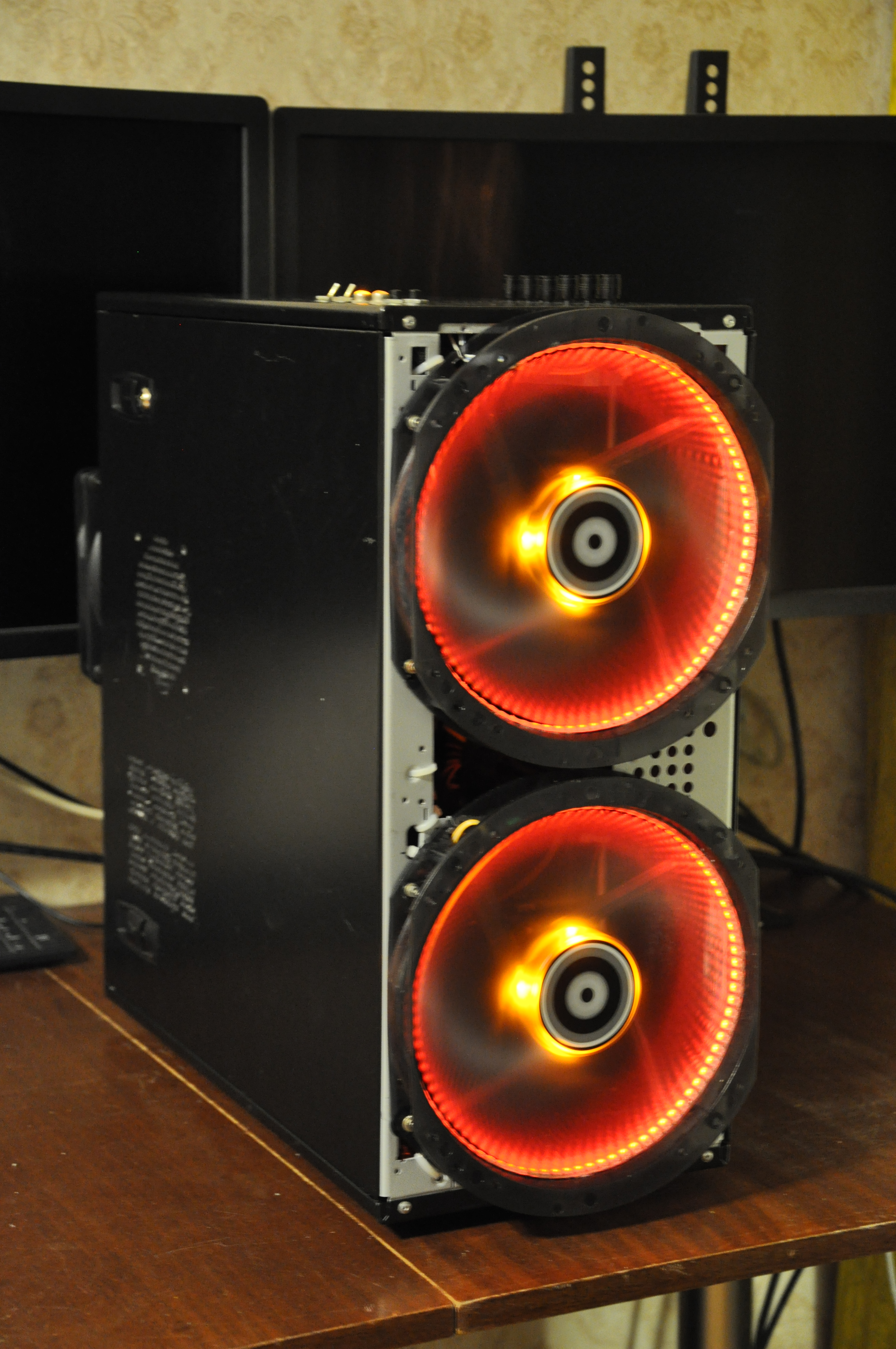

Идея с двумя большими вентиляторами на лицевой панели корпуса показала себя успешной, было решено переделать еще один старый корпус.

Больше фото по ссылке https://imgur.com/a/BJNjP#8

Видео работы по ссылке https://youtu.be/aon9LQVRJTQ



Требования все те же: максимальная тишина, максимальная продуваемость, добавил еще требование "темноты" (отключение подсветки вентиляторов) и опять же сжатые сроки.

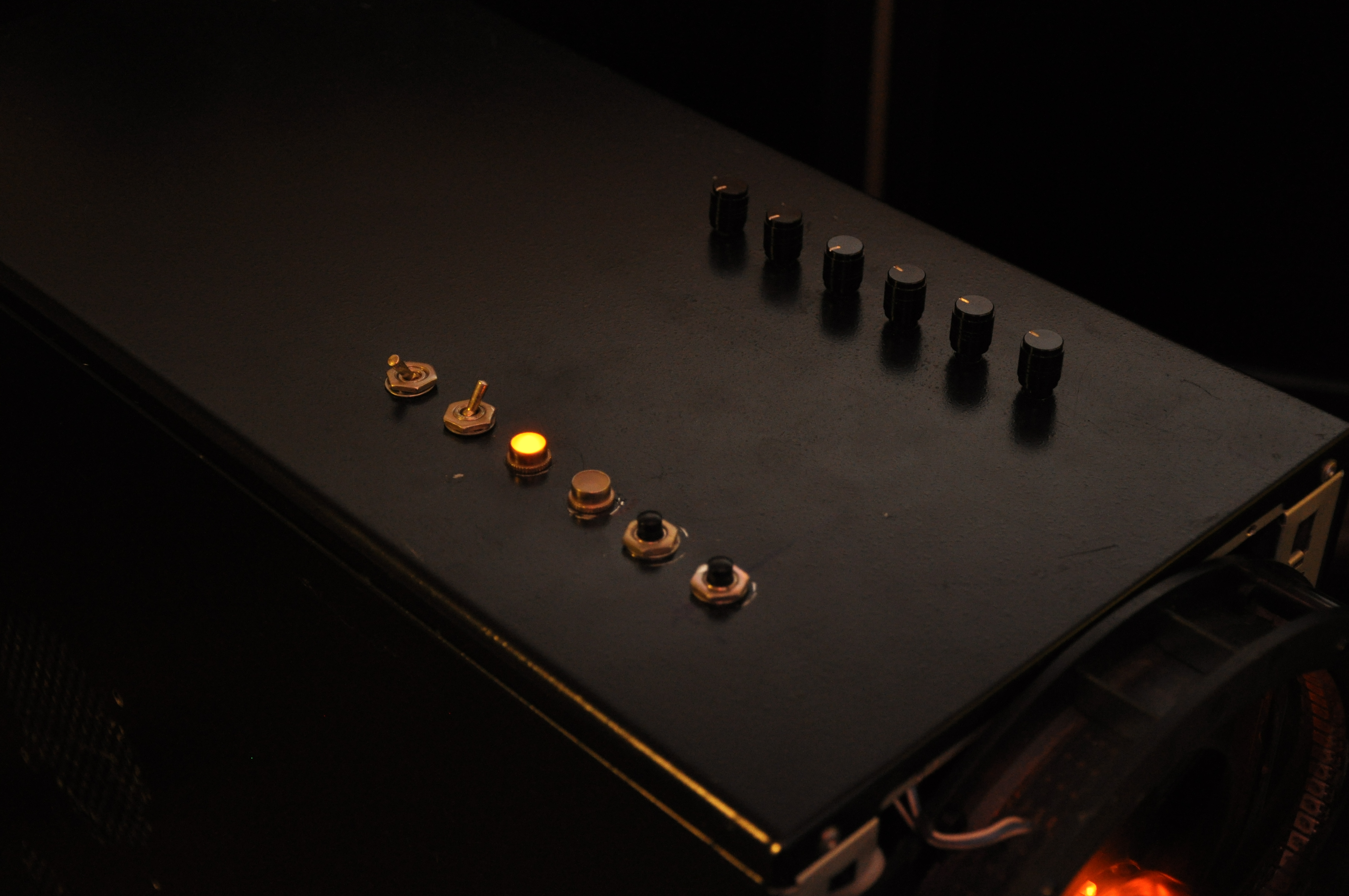

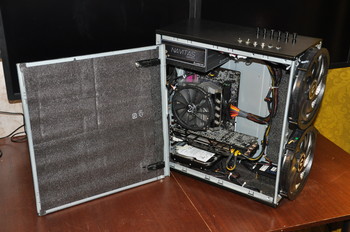

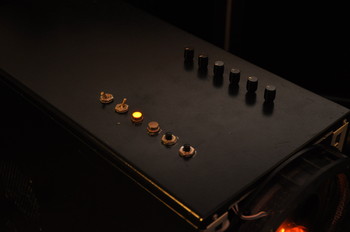

Удалены все корзины из корпуса, шумоизоляция сделана из упаковочного материала (который обычно присутствует в коробках видеокарт, материнских плат). Добавлены добротные резиновые ножки, контроллер, кнопки и индикацией врезаны на верхнюю панель. Задний 140мм вентилятор (на фото он есть) был удален по причине шумности и ненадобности.



На нижней панели корпуса посадочные места для одного 3.5 HDD и двух 2.5 HDD (SDD).



Не пропадать же зря 200 мм вентиляторам, было решено отработать на них подсветку для более серьезных проектов. Штатная подсветка была перенесена в центр вентилятора с заменой светодиодов на тот же цвет, но с широким углом свечения.

1ый тумблер выключает родную подсветку вентиляторов.

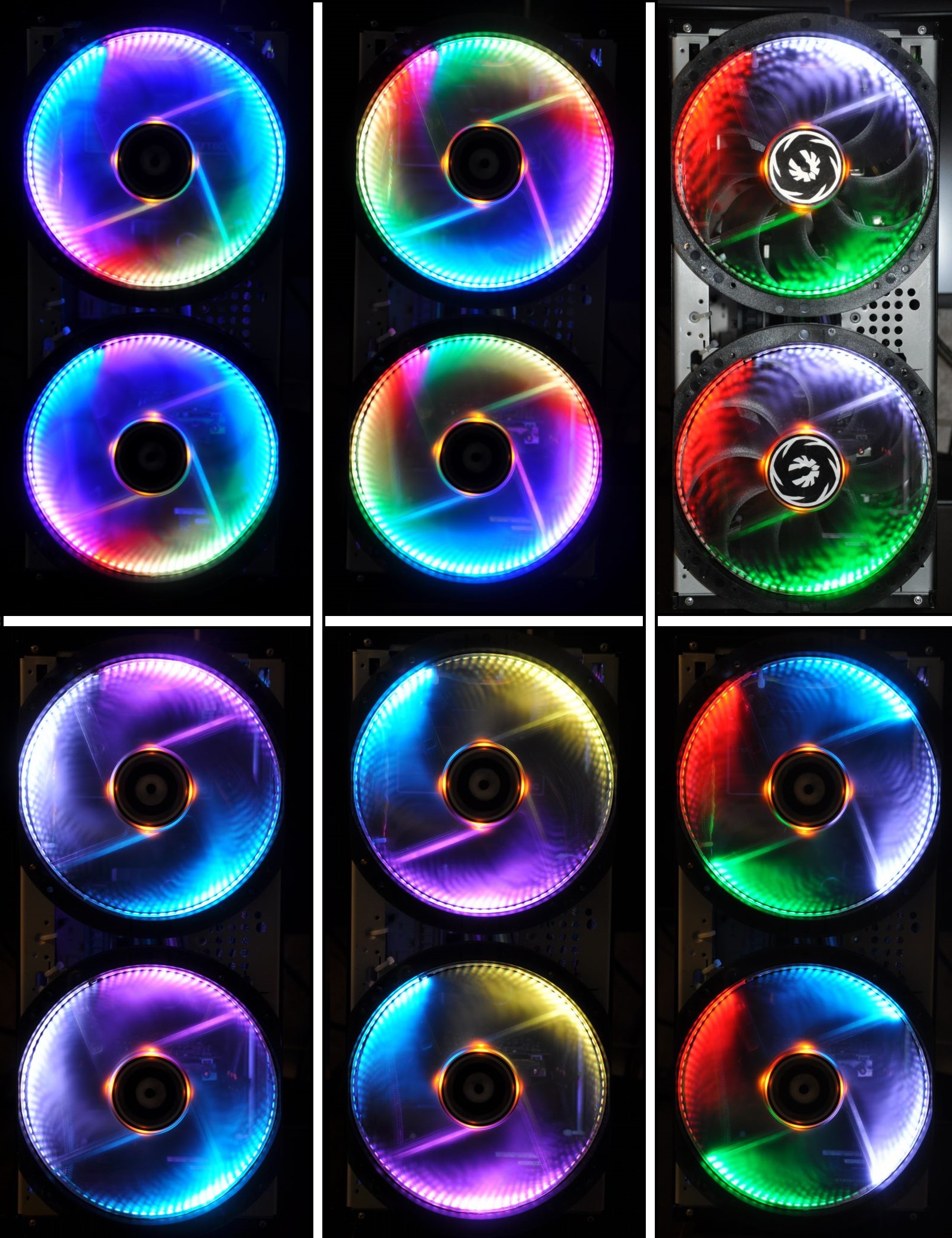

2ой тумблер включает дополнительную подсветку из пиксельной (pixel) RGB ленты (лента управляетя дешевым китайским контролером (на фото маленькая хрень в белой термоусадке в районе тумблеров) и IR пультом). Идею такой подсветки вентиляторов раньше не встречал, так что делюсь своей идеей. Видео работы https://youtu.be/aon9LQVRJTQ

Китайским контролер умеет регулировать яркость только когда выдает один любой цвет в статичном режиме.



RGB ленту запихивал в прозрачную термоусадку (делал с целью легкого извлечения ленты если результат будет не очень), потом клеил на внутренний круг вентилятора. На практике термоусадка слегка размывает свечение и RGB лента собирает меньше пыли, да и проще протереть будет.



Для тех кто решит повторить несколько советов: можно также попробовать белую термоусадку (яркости хватит), и второй - клеить RGB ленту с наружной части вентилятора (в моем случае полупрозрачный корпус бы немного приглушал и размывал цвета, данный способ опробую и выложу результат в комментариях).



Данному моду можно конечно сделать переднюю панельку, а вентиляторы утопить в корпус (размеры корпуса позволяют) но данный мод из серии простых и эстетическая составляющая отключена =)

[fhunter offline]

Царапины вокруг тумблеров/кнопок. И морду бы закрыть вокруг вентиляторов...
А вот идея попиксельно управляемой ленты мне нравится, и это кажется первый мод, который её использует.

[BootSector offline]

Корпус — Ascot 6AR6. Про «очень старый» было немного обидно, у меня в таком основной компьютер собран и я не считаю его даже просто старым)

[Tkeen offline]

Корпус — Ascot 6AR6. Про «очень старый» было немного обидно, у меня в таком основной компьютер собран и я не считаю его даже просто старым)

Надо смотреть правде в глаза, корпус произведен более 10 лет назад (продавались и производились начиная наверно с 2003-2004 года такие). И 11 лет для корпуса по мерка компьютерного железа это довольно большой срок.

[ai_ offline]

Бп сверху, нет отверстий для кабель менеджмента за стенкой. может и не очень, но определенно стар.
Но черная заводская покраска и хорошая толщина стенок дают ему хорошую долю достоинства.

[Tkeen offline]

Бп сверху, нет отверстий для кабель менеджмента за стенкой. может и не очень, но определенно стар.
Но черная заводская покраска и хорошая толщина стенок дают ему хорошую долю достоинства.

Расположение БП точно не показатель, треть корпусов на рынке с верхним расположением БП до cих пор.
Да и наличие кабель менеджента(КМ) тоже не показатель - его наличие определяется ценой корпуса (треть корпусов на рынке без КМ).

По толщине его вообще можно к современным отнести, 0.8 мм у данного, это конечно лучше чем у совсем новых с 0.7 и меньше, но уже не то что было совсем давно.

Покраска вечная это плюс, и ширина корпуса тоже плюс (заметно шире чем средняя ширина старых корпусов), толщина стенок чуть больше чем у современных, тоже занесем в плюс.
Это идеальный и простой корпус для переделок и моддинга с учетом того что такой б/у можно купить за относительно малые деньги.


Да и отвяжитесь от слова старый, я в описание использовал данное слово чтоб показать возраст корпуса (11 лет).
Да и старый или новый это не то по чему стоит оценивать корпуса. Корпус - это единственный компонент ПК (ну может еще БП) который стоит оценивать по возможности повторного использования.

[ai_ offline]

значит треть корпусов на рынке (как вы говорите) - это старье :D не вижу противоречий

[BootSector offline]

Ну а если вернуться собственно к моду, то идея с двумя огромными подсвеченными вертушками на фронтальной панели неплоха, но сейчас корпус явно смотрится недоделкой. Нужно изготовить чёрную фальшпанель для передка, убрать кабельные стяжки и прочие торчащие элементы.

[Tkeen offline]

Ну то что продают старые я не говорил, я бы сказал более деликатно - они не современные, еще одна треть откровенный хлам =). А из оставшейся трети можно что-то выбрать.

Про панельку согласен, она тут не помешала бы, но требования к этому корпусу другие у меня были - бесшумный и вентилируемый. Да и этот мод стоит рассматривать как черновик ну или просто отработку идеи.
Не рационально это, заказывать панельку для корпуса который стоит примерно 600 рублей.

[fhunter offline]

Ну то что продают старые я не говорил, я бы сказал более деликатно - они не современные, еще одна треть откровенный хлам =). А из оставшейся трети можно что-то выбрать.

Про панельку согласен, она тут не помешала бы, но требования к этому корпусу другие у меня были - бесшумный и вентилируемый. Да и этот мод стоит рассматривать как черновик ну или просто отработку идеи.
Не рационально это, заказывать панельку для корпуса который стоит примерно 600 рублей.

Если это черновик - то что он делает в галерее? И почему не в "пыточной"?

PS. Панелька режется из любого пластика с помощью "балеринки" и дрели. Учитывая цены на светодиодную ленту и вентиляторы - дороже бы это корпус не сделало.

[Tkeen offline]

Если это черновик - то что он делает в галерее? И почему не в "пыточной"?

PS. Панелька режется из любого пластика с помощью "балеринки" и дрели. Учитывая цены на светодиодную ленту и вентиляторы - дороже бы это корпус не сделало.

Надеюсь это риторические вопросы были. Еще раз перечитал описание галереи. "В этом разделе вы найдете разнообразные модификации корпусов".
У меня законченный простой мод (модификация на лицо, законченный мод вроде тоже, даже описание не поленился написать).

Делать пластиковую панельку которая отделит вентиляторы от передней металлической панели - это будет выглядеть чуть приятнее, но тоже пошло.
Чтобы аккуратно утопить вентиляторы за панелькой нужно делать металлическую полноценную пластинку т.е. полную замену передней - это резка, плюс покраска. Я считаю это не рационально.

Вентиляторы - это необходимый элемент охлаждения. Лента чуть больше метра - 1700 рублей, контроллер - 300 рублей. Это приемлемая цена для отработки идеи.
И не стоит придираться к словам, царапинам и т.д., "стоит рассматривать" это не синоним к слову "является".

[Stirliz85 offline]

Вопрос: зачем такой здоровенный вентилятор на проце, если воздух ему брать неоткуда? В боковой стенке ни единого отверстия, а расстояние до нее совсем маленькое.

[Tkeen offline]

Вопрос: зачем такой здоровенный вентилятор на проце, если воздух ему брать неоткуда? В боковой стенке ни единого отверстия, а расстояние до нее совсем маленькое.

До стенки чуть более 4х см (http://imgur.com/a/BJNjP#28), этого вполне достаточно.
