модульный БП - резать нельзя оставить

Сообщение Sonic-Chainik » 24 авг 2014 09:37

Доброго дня, коллеги!

Имеется БП Aerocool GT-SG 700 W

В нём есть две платы, которые мне "мешают".
Одна, так понимаю, входной фильтр.
Вторая, выходной фильтр на дополнительные ветки питания устройств.

У меня стоит задача БП уменьшить.

Можно ли убрать эти "фильтры" без вреда для БП?
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение AXEL1980 » 24 авг 2014 13:23

второй ампутации подлежит, первый можно... но я бы не рискнул...
моддинг Androidа заключается в дотачивании ПО напильником
AXEL1980 offline
Ultra Modder
Ultra Modder
Сообщения: 131
Зарегистрирован: 03 май 2011 15:05
Откуда: Белгород
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение AXEL1980 » 24 авг 2014 13:25

первый уж и совсем не стоит.... на наших то линиях электропередачи...
моддинг Androidа заключается в дотачивании ПО напильником
AXEL1980 offline
Ultra Modder
Ultra Modder
Сообщения: 131
Зарегистрирован: 03 май 2011 15:05
Откуда: Белгород
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Sonic-Chainik » 06 сен 2014 11:26

Ещё вопрос.
Входной фильтр подключается двумя проводами к плате с компонентами БП. Их полярность не принципиальна. Правильно? И можно эти два контакта "перепутать"?
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение -ALS- » 06 сен 2014 12:19

Правильно.
Можно.
..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Sonic-Chainik » 06 сен 2014 13:20

Ok, спасибо!
Собрался сегодня им заняться, да этот момент "напугал".

-ALS- А по вопросу про второй фильтр, можешь дополнить ответ AXEL1980 или могу эту плату с фильтрами срезать спокойно?
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение -ALS- » 06 сен 2014 16:15

Варистор, вроде, на этой плате отсутствует. А, значит, каких-либо защитных функций от нее ждать не стоит.
Дроссели, что на ней распаяны, защищают СЕТЬ от помех этого БП.
Я бы включил без этого фильтра и, если ни у какой-либо домашней электроники мозги от помех не поедут (а, по идее, и не должны), то и Б-г с ним...
..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Sonic-Chainik » 06 сен 2014 18:47

Ок, теперь спокоен.

В ближайшее время начну его ковырять - срежу вторую плату с разъёмами и вынесу входной фильтр немного подальше.
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Cruzzz » 06 сен 2014 20:34

Sonic-Chainik писал(а):вынесу входной фильтр немного подальше.

...на который желательно не забыть сделать экран (с хорошей изоляцией от платы), который в свою очередь обязательно заземлить :)
Cogito, ergo sum... Но иногда так лень cogito!
Cruzzz offline
God
Аватара пользователя
Сообщения: 1140
Зарегистрирован: 18 дек 2007 11:38
Откуда: SPb
  • ICQ
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Sonic-Chainik » 06 сен 2014 20:40

Cruzzz писал(а):...на который желательно не забыть сделать экран (с хорошей изоляцией от платы), который в свою очередь обязательно заземлить :)

С хорошей изоляцией от материнской платы?
Заземление идёт лесом - в квартире совковая люминь-проводка... (если только на корпус компа)
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Cruzzz » 07 сен 2014 05:48

Sonic-Chainik писал(а):С хорошей изоляцией от материнской платы?

Нужно будет изолировать плату фильтра от металлического кожуха-экрана - ибо high voltage. А сам экран соединить проводом с "массой" корпуса БП/системника.

Sonic-Chainik писал(а):Заземление идёт лесом - в квартире совковая люминь-проводка... (если только на корпус компа)

Не очень хорошо для фильтра (ибо пара конденсаторов на входе рассчитаны именно на заземляющий провод), но тогда хотя бы на корпус...
Cogito, ergo sum... Но иногда так лень cogito!
Cruzzz offline
God
Аватара пользователя
Сообщения: 1140
Зарегистрирован: 18 дек 2007 11:38
Откуда: SPb
  • ICQ
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Sonic-Chainik » 07 сен 2014 10:02

Значит надо будет сделать металлическую коробочку и залить её герметиком.
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Cruzzz » 08 сен 2014 10:37

Sonic-Chainik писал(а): и залить её герметиком.

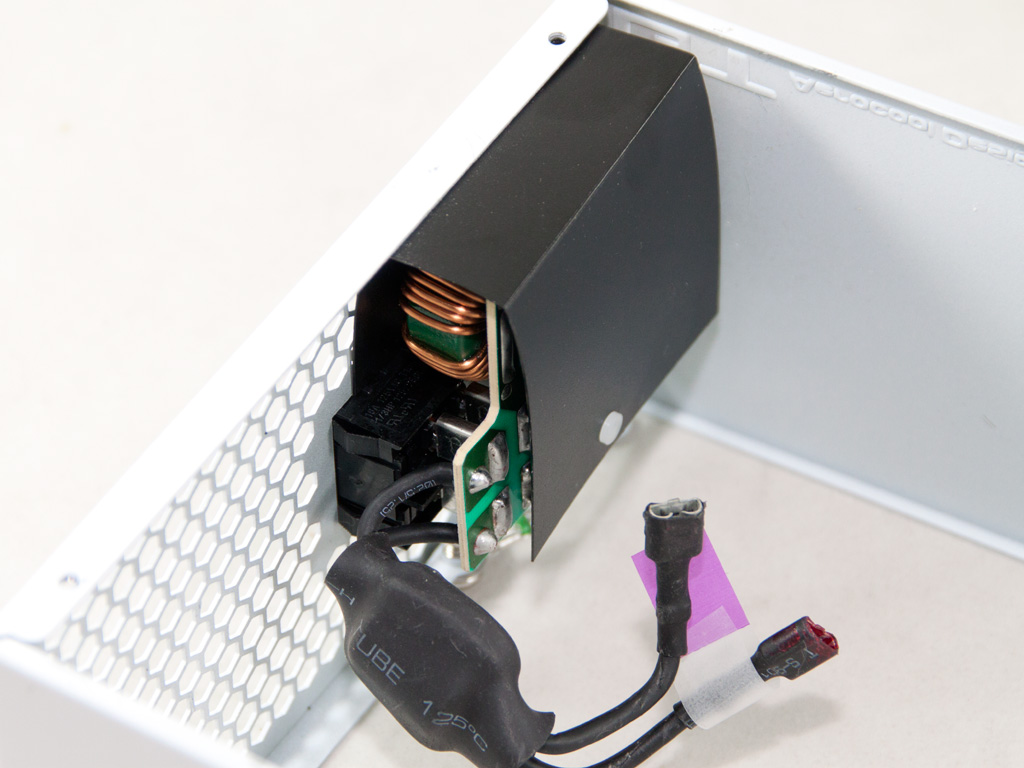

Вот это как раз не нужно делать - дроссель и конденсаторы являются пассивными компонентами с некоторым тепловыделением, желательно оставить естественную конвекцию для них. Достаточно использовать аналогичную прокладку, что на фото (черная пластиковая) внутри кожуха, дабы исключить замыкание фазы на корпус кожуха-экрана.
Cogito, ergo sum... Но иногда так лень cogito!
Cruzzz offline
God
Аватара пользователя
Сообщения: 1140
Зарегистрирован: 18 дек 2007 11:38
Откуда: SPb
  • ICQ
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Sonic-Chainik » 08 сен 2014 13:12

Мне рассказывали, что у силикона очень хороша теплопроводность.
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Re: модульный БП - резать нельзя оставить

Сообщение Александр Слободян » 09 сен 2014 05:54

Sonic-Chainik писал(а):Мне рассказывали, что у силикона очень хороша теплопроводность.

Смотря какого... Сантехнический чистый силиконовый - хероватая теплопроводность, как у любой резины....
А вот автомобильный керамический герметик ()применяемый для ремонта выхлопных систем) - отличная теплопроводность... Одно но... каменеет он - потом хрен отскребешь...
Моддинг ног, в зимний период, заключается в повышении их волосатости....
Александр Слободян offline
God
Аватара пользователя
Сообщения: 2865
Зарегистрирован: 17 июн 2008 14:13
Откуда: Арамиль, Сверловская обл.
Вернуться к началу
