Был муз. центр Technics SC-EH770 состоявший из четырех блоков. Два из них - это кассетный и CD-ченджер, которые сцеплены одним шлейфом. Сломался СD и убрал я 2 блока, а сейчас появилась некоторая необходимость в проигрывание кассет. Можно ли сделать кассетный блок отдельным проигрывателем? Поискав в интернете схемы этого центра нашел нужное, но не совсем понимаю обозначения шлейфа. Объясните, что нужно сделать, чтобы исполнить желаемое и возможно ли это?
И вот полная схема, которую нашел: http://archive.espec.ws/files/Technics%20SA-EH750.pdf

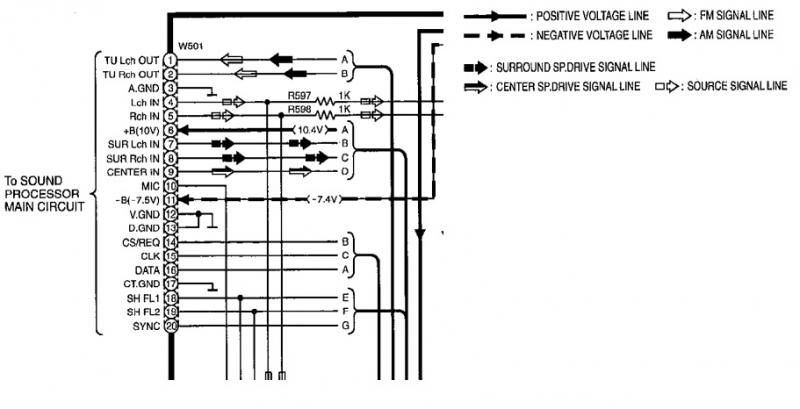

На колодке контакты 15,16 CLK DATA , это управление шиной I2C нужен отдельный контролер сделать.
Представленный вами файл это дока на тюнер-усилитель. SA-EH750 . Нужен док на проигрыватель компакт-кассет RS-EH750. Тогда можно в схеме посмотреть что там да как, и сделать собственный блок управления, без полной схемы никак :dontknow:
Также подробно описание по модели 760 : http://217.7.21.70/viewing/EU/RS-EH760/ ... h760e.html И на сам контролер:http://www.datasheetcatalog.com/datasheets_pdf/M/3/8/5/M38503M2-400FP.shtml
Че там запрограмировали производители центра, кто их знает... :dontknow:
Без исходных данных работы микроконтроллера ничего толкового не выйдет.
