Хелп с реобасом

Сообщение qET Ipont » 03 янв 2013 15:37

Хотел сделать реобас по этой схеме
но нашел резистор переменный только на 5 кОм. На сколько мне в этом случаи искать второй резистор
qET Ipont offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 66
Зарегистрирован: 10 дек 2012 14:32
Откуда: Братск
Вернуться к началу

Сообщение IHTR » 04 янв 2013 08:23

правда тут для светодиода не знаю мож поможет . http://www.casemods.ru/services/raschet_rezistora.html
Я не волшебник,а только учусь !!!
IHTR offline
Super Modder
Super Modder
Аватара пользователя
Сообщения: 25
Зарегистрирован: 29 июл 2012 18:53
Вернуться к началу

Сообщение Rom@L » 04 янв 2013 10:31

3.3 kOm
Rom@L offline
Mega Modder
Сообщения: 705
Зарегистрирован: 28 окт 2008 16:55
Откуда: Арамиль
Вернуться к началу

Сообщение qET Ipont » 04 янв 2013 12:29

Rom@L, благодарю
qET Ipont offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 66
Зарегистрирован: 10 дек 2012 14:32
Откуда: Братск
Вернуться к началу

Сообщение Sonic-Chainik » 08 мар 2013 13:47

Подниму темку - нужно собрать на скорую руку одноканальный реобас для помпы (для тестов).

Прошу помощи в подборе схемы и компонентов.

Требования:
- Диапазон настройки 9-12В.
- Мощность потребителя - около 14Вт, с возможностью "апгрейда" до 30Вт.

:beer:
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение BOJI4OK » 09 мар 2013 18:49

Sonic-Chainik писал(а):- Мощность потребителя - около 14Вт, с возможностью "апгрейда" до 30Вт.

А смысл? Сразу делайте на 30Вт.
Если гонять на 14Вт будите он же всё равно все 30Вт сжигать энергии не будет.
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение -ALS- » 10 мар 2013 01:03

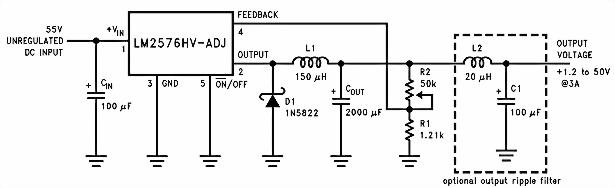

LM2576T-ADJ в типовом включении, пределы регулировки напряжения задаются с пом. R2 и R1.
При указанных на схеме будет от 1,5 до 12в.
Для 9-12в R1 должен быть ок. 30к, R1 - 10к

..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Сообщение Sonic-Chainik » 10 мар 2013 09:00

-ALS- писал(а):LM2576T-ADJ Для 9-12в R1 должен быть ок. 30к, R1 - 10к

30кОм?
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение -ALS- » 10 мар 2013 11:41

да
можно 27 или 33 кОм, в данном случае некритично
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Сообщение Sonic-Chainik » 22 мар 2013 16:13

-ALS- писал(а):LM2576T-ADJ в типовом включении, пределы регулировки напряжения задаются с пом. R2 и R1.
При указанных на схеме будет от 1,5 до 12в.
Для 9-12в R1 должен быть ок. 30к, R2 - 10к


Сегодня собрали по схеме контроллер.
Пр подаче 12В без помпы, микросхема LM2576T-ADJ сделала ПЫЩ.
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение -ALS- » 22 мар 2013 16:30

Не, там все четко, схема - из даташита, стр. 23
Китайцы штампуют их тысячами.
Больше склоняюсь к тому, что вам изначально продали битую микру. Ну или грубая ошибка в монтаже.
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Сообщение -ALS- » 22 мар 2013 16:54

Наверное, надо было сразу ссылку на ebay кидать.
Возят оттуда многие, а цена такова, что комплектуха, если ее покупать _здесь_ , выходит дороже, чем у китайцев весь модуль в сборе.
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Сообщение Sonic-Chainik » 07 май 2013 11:59

Купили новый контроллер, собрали, работает.
Единственный косяк - падение напряжения почти 3В.
Имеем 9В вместо 12В. :frown:
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение -ALS- » 07 май 2013 14:22

т.е. регулируется от 6 до 9-ти при выкрученном на максимум верхнем резисторе ?
местаи их не перепутали ?
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу
