Sata-шлеф из витухи.

[Sonic-Chainik]

Категорически приветствую!

На данном этапе своего проекта застопорился с укорачиванием шлейфов sata.
При попытке адекватно провести шлейфы, упираюсь в их жесткость и форму.

Тут и появилась идея использовать вместо родных проводов - витуху!

Внимание, вопрос. - Это плохая идея или имеет право на жизнь?

Что получаю - гибкость и тонкость шлейфа.

Что смущает - многие скручивают шлейф в спираль, а это чревато потерями при передачи информации.
У витухи жилы попарно скручены в спираль для снижения потерь при передачи информации на расстояния до 100м.
Не скажется ли эта закрученность на расстояниях до 40см?

[Александр Слободян offline]

Пары витухи скручены с разным шагом для исключения взаимовлияния соседних пар. Теоретически проблем быть не должно. Практически Х.З.

[Green_and_fat offline]

Ну если уж витуху 5е категории используют для прокладки гигабитных сетей, то тут проблем быть не должно.

А уапсче я бы ориентировался на целесообразность этого действия, по мне лучше учесть прокладку кабелей конЬструкцией корпуса, чем компенсировать недостатки нестандартными решениями, тем более, я так понимаю, витуху придется закатывать в термоусадку (цвет-то нужен зелёный, как я понимаю), а термоусадка после усаживания какая жесткая, намного хужее стандартного сата-кабеля.

[Sonic-Chainik]

Ясно, что ничего не ясно. ::-D:

Думаю, всё-таки, один шлейф спаять.

А вот как бы его протестить? HDtune, CristalHDD, MHDD или ещё чем-то?

Green_and_fat, не понял при чём тут термоусадка. Разъём хочу слепить из эпоксидки с компаундом, как у Философера.

[Green_and_fat offline]

Я прост думал что это для кастома бело-зелёного. А цвет у витухи серый, первое что на ум пришле - затянуть в термоусадку, про оплётку забыл как-то.

Разъём из эпоксидки - эт, конечно, круто, но братья китайцы давно продают сата разъёмы для DIY-кабелей. Сборные.

И это. У меня стойкое ощущение что при тестировании любой программой простой сата кабель, скрученный спиралью, покажет результаты в пределах погрешности измерения по отношению к нескрученному.

[Cruzzz offline]

Как будто бы должно, если угадать с шагом скрутки пары. В 5е обычно идет 24AWG, что будет даже предпочтительнее 26-го калибра SATA (площадь поверхности выше, омическое сопротивление ниже). Но вот что с волновым сопротивлением - :dontknow:

*я бы раздраконил ненужный шнурок и подобрал пару из витухи с аналогичным шагом. Заделать в коннектор - обжим внутри вывода или накрутить/обжать на вывод, с последующей пропайкой. А посмотреть фактические потери наверное только эмпирически получится - сравнить бенчи заводского и самодела, особенно придирчиво глядя на разницу в кэшируемых данных (т.е. где от веревки требуется максимум пропускной).

**ИМХО.

[Sonic-Chainik]

[quote="Cruzzz"]Как будто бы должно, если угадать с шагом скрутки пары. В 5е обычно идет 24AWG, что будет даже предпочтительнее 26-го калибра SATA (площадь поверхности выше, омическое сопротивление ниже). Но вот что с волновым сопротивлением - :dontknow:

[tarator offline]

А вот как бы его протестить? HDtune, CristalHDD, MHDD или ещё чем-то?

виктория умеет тест шлейфа, по крайней мере ДОС версия.

зы тест деструктивен для данных, так предупреждаю :-)

[Sonic-Chainik]

Возвращаясь к старой теме.

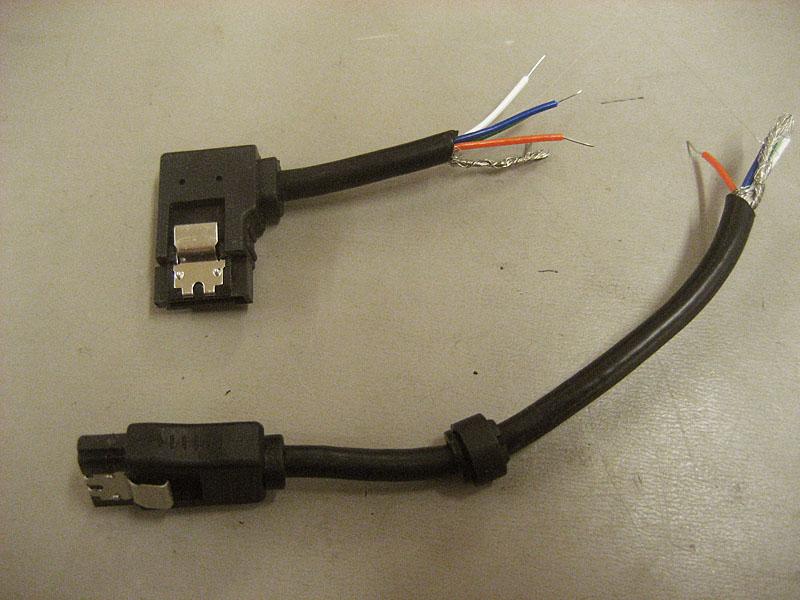

На просторах бит-теха нашёл ворк с вот такой фотой.



Прям как usb - четыре жилы, плюс экранка. :shock:

[Змей]

вижу три жилы + экран ;)

[Sonic-Chainik]

Змей, Белый, рыжий, синий и зелёный - четыре. Две линии туда и две обратно.

[Змей]

убейбог , но на фото зеленого не вижу. белый, синий, оранж и земля )

[Sonic-Chainik]

Змей, Сделай зум и увидишь его под синим.

[Змей]

упс..... если это не тень или какой косяк - значит провод. нужно будет сделать проще: разобрать какой-нибудь кабель да и глянуть.

[Sonic-Chainik]

Там семь жил, они чередуются - земля, 2 даты, земля, 2 даты, земля.
