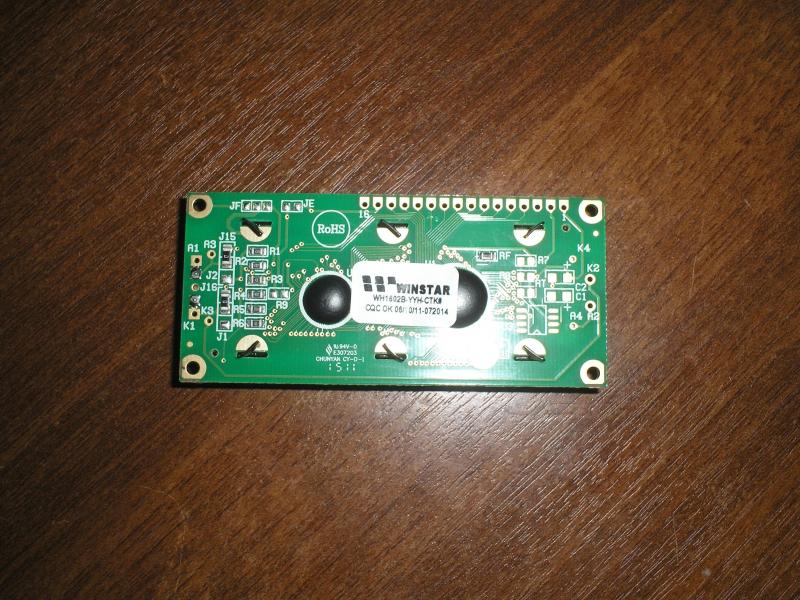

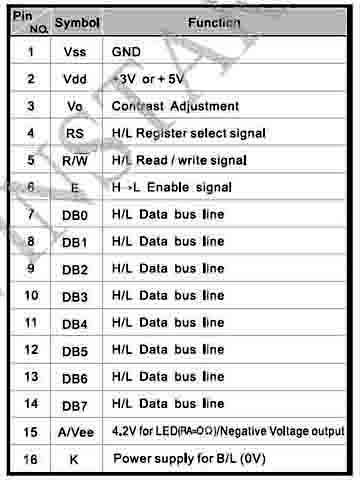

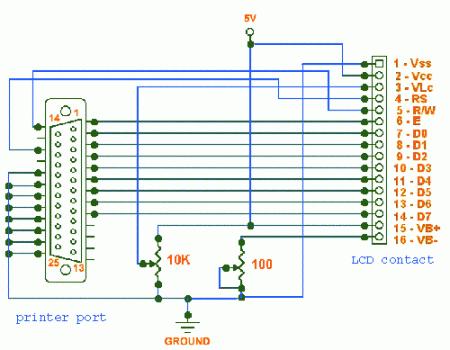

BOJI4OK, Последние три символа маркировки данного дисплея CTK - говорят что данный дисплей имеет кодировки латиницу и кирилицу (правда в урезанном КОИ-8)...

Расшифровка обозначений Винстаровских дисплеев:
Обозначение символьных и графических ЖК-дисплеев WinStar

W H 1602 A - T M I - CT
1 2 3 4 5 6 7 8
1 - Код производителя

* W - Winstar

2 - Тип дисплея

* P - PLED, символьный (знакосинтезирующий)
* H - ЖКИ, символьный (знакосинтезирующий)
* G - ЖКИ, графический
* X - ЖКИ, графический (TAB-Tape Automated Bonding)
* C - ЖКИ, графический цветной с пассивной матрицей ColorSTN (C - Color)

3 - Разрешение

* для символьных: количество символов x количество строк
* для графических: количество точек по горизонтали x количество точек по вертикали

4 - Модель дисплея
Геометрические размеры, используемый контроллер
5 - Тип и цвет подсветки
N - Без подсветки F - CCFL Белая (подсветка люминисцентной лампой с холодным катодом) B - EL Голубая (Электролюминисцентная подсветка ) Y - LED Желто-Зеленая (Светодиодная подсветка)
D - EL Зеленая (Электролюминисцентная подсветка) A - LED Янтарная (Светодиодная подсветка)
W - EL Белая (Электролюминисцентная подсветка) R - LED Красная (Светодиодная подсветка)
G - LED Зеленая (Светодиодная подсветка)
T - LED Белая (Светодиодная подсветка)
P - LED Голубая (Светодиодная подсветка)
C - LED 7-цветов (RGB)(Светодиодная подсветка)
K - LED DIP Белый (Светодиодная подсветка)
O - LED Оранжевая (Светодиодная подсветка)
S - LED Белая (Светодиодная подсветка - замена CCFL)
CFFL
Подсветка люминисцентной лампой с холодным катодом обеспечивает большую яркость и больший срок службы, чем электролюминисцентная подсветка. Минусы - яркость сильно зависит от окружающей температуры, при отрицательных - снижается более, чем на 60%, требуется специальная схема питания, работа в условиях вибрации сказывается на продолжительности срока службы, который может сократиться на 50%. EL
Электролюминисцентная подсветка - основными достоинствами являются низкое энергопотребление и равномерное освещение. Минусы - самый короткий, из перечисленных типов подстветки, срок службы, нерегулируемая яркость и требуется специальная схема питания. LED
Светодиодная (LED) подсветка обеспечивает больший срок службы, чем CFFL или EL, позволяет получить большую яркость, чем EL-подсветка. Устойчива к вибрациям. Не требует специальных схем питания. Основной минус - самое большое, из перечисленных типов, энергопотребление.
6 - Тип ЖК (технология изготовления), цвет
B - TN Серый (позитив) H - HTN Серый (позитив) G - STN Серый (позитив) T - FSTN Черный (негатив)
N - TN Черный (негатив) I - HTN Черный (негатив) Y - STN Желто-Зеленый (позитив) F - FSTN Белый (позитив)
M - STN Синий (негатив)
C - CSTN (цветной)
TN - Twisted nematic. Дисплеи, выполненные по данной технологии, обладают низким качеством отборажения, в первую очередь это касается углов обзора.
HTN - High Twisted Nematic. Дисплеи, выполненные по данной технологии, предоставляют большие углы обзора и улушенную контрастность изображения по сравнению с ЖК-дисплеями, выполнеными по TN-технологией.
STN - Super Twisted Nematic. Технология позволяет получить хорошее качество изображения, контрастность аналогична ЖК-дисплеям, выполненным по TN-технологии. Кроме того позволяет получить высокий коэфициент мультиплексирования, по сравнению с TN-технологией.
FSTN - Film Compensated Super Twisted Nematic. Данная технология обеспечивает наилучшие углы обзора и контрастность изображения среди перечисленных.
CSTN - Color Super Twisted Nematic. За основу взята технология STN с добавлением цветных фильтров для получения требуемого оттенка. Каждый видимый пиксел состоит из трех отдельных, каждый из которых имеет свой цветной фильтр, красный, зеленый и синий.

Следующая таблица поможет в выборе типа, цвета дисплея и подсветки (PDF-версия таблицы):
7 - Поляризатор, угол зрения, температурный диапазон
A - RF, 6:00, Траб=0:+50 M - RF, 3:00, Траб=0:+50 G - RF, 6:00, Траб=-20:+70 S - RF, 3:00, Траб=-20:+70
B - TF, 6:00, Траб=0:+50 N - TF, 3:00, Траб=0:+50 H - TF, 6:00, Траб=-20:+70 T - TF, 3:00, Траб=-20:+70
C - TM, 6:00, Траб=0:+50 O - TM, 3:00, Траб=0:+50 I - TM, 6:00, Траб=-20:+70 U - TM, 3:00, Траб=-20:+70

D - RF, 12:00, Траб=0:+50 P - RF, 9:00, Траб=0:+50 J - RF, 12:00, Траб=-20:+70 V - RF, 9:00, Траб=-20:+70
E - TF, 12:00, Траб=0:+50 Q - TF, 9:00, Траб=0:+50 K - TF, 12:00, Траб=-20:+70 W - TF, 9:00, Траб=-20:+70
F - TM, 12:00, Траб=0:+50 R - TM, 9:00, Траб=0:+50 L - TM, 12:00, Траб=-20:+70 X - TM, 9:00, Траб=-20:+70

RF - reflective
TF - transflective
TM - transmissive

Угол обзора
Угол обзора (Viewing Direction или Bias Angle) - направление, с которого информация с дисплея воспринимается наилучшим образом. При выборе следует руководствоваться тем, как будет распологаться дисплей в устройстве по отношению к оператору.
Например, для калькулятора, который лежит на столе или находится в руках пользователя наилучшим будет вид будет 6:00, как изображено на рисунке слева.
8 - Знакогенератор, Встроенный преобразователь напряжения, Температурная компенсация
CT, CP - Английский/Кириллица V - Встроенный преобразователь Т - Температурная компенсация # - стандарт ROHS
ET, EP, EE, EN, EC, ES - Английский/Европейский N - Без встроенного преобразователя
