Внешняя антенна для WiFi USB

[Bear offline]

У меня вот какой вопрос.

Обнаружил я в своем районе WiFi сетку и подключился к ней нахаляву. (Хорошо что есть админы недоучки) :super: Только вот какая проблемма - сигнал колеблется от слабого до очень слабого. Хочу приделать к адептеру наружнюю направленную антенну. Адаптер у меня USB DLink DWA-110. Я его разбирал - антенна выполнена печатным проводником. Сначала просто хотел тупо припаять гнездо но "начали терзать смутные сомнения" ведь надо согласовывать по волновому сопротивлению. confused Иначе ведь КСВ (коэффициент стоячей волны) вылезет такой что все излучение просто будет оставаться в кабеле и антенне. У кого нибудь есть опыт в подобном вопросе?

[Александр Слободян offline]

Bear, волновое антены для вайфая - 300Ом должно быть...
В иннете полно вариантов самопальных антенн, для этого... Ищи..

[Bear offline]

Александр Слободян,

Да антенну то я нашел. Остановился на Helix. Только вот насчет 300 Ом ты по-моему ошибаешься. Все внешние антенны настроены под 50 Ом. И кабели снижение то же. Вот как раз у печатной антенны скорее всего 300 Ом Нужна схема согласователя а вот ее то как раз не нашел. А рассчитать самому не выходит. Физику подзабыл да и знаний на эту тему маловато...

[Александр Слободян offline]

Bear, нет не 50Ом....

привожу выдержку по диполям (вайфайная антена - ИМХО тоже диполь):

Разрезной вибратор (диполь) Диполи бывают: волновые, полуволновые, четвертьволновые. Волновые имеют длину вибраторов, равную длине волны принимаемого сигнала, полуволновые - половине, четвертьволновые - четверти. Волновое сопротивление диполя (как и многих других антенн) составляет 300 Ом, поэтому для согласования с телевизором (входное волновое сопротивление 75 Ом) используется согласующая полуволновая петля, изготовленная из отрезка телевизионного кабеля волновым сопротивлением 75 Ом.

[Александр Слободян offline]

Bear,

Взято это тут: http://perkis.narod.ru/Tv_technolog/nek ... ot_ant.htm

Хотя 300Ом - это волновое самой антены.. Нужно согласующее устройство еще все же до 50 Ом для вай-фая (иначе типа передатчик накроется) (значит ошибался я) :shy:

более подробно тут:
http://www.radiosait.ru/page_278.html
http://www.radiosvit.com/blog/2008-04-24-18
http://www.wifiantenna.org.ua/antennas/ ... wave-omni/

[Bear offline]

Александр Слободян,

Вы представляете диполь на 2.4 ГГц :D Длина волны=скорость света(км)/частоту(МГц)

Для WiFi имеем 300/2400=0.125 м то есть12.5 см. Тут не диполь нужен а что-то типа Helix (взята на одном из сайтов ссылки на которые Вы представили). Проблемма в другом. В моем WiFi адаптере имеется рамочная антенна в виде печатного проводника. Ее волновое сопротивление я не знаю :dontknow: Измеритель иммитанса вещь дорогая и редкая у меня его нет. Вот я и задал вопрос - может кто уже подключал именно к данным адаптерам внешние антенны...Мне просто нужна схема согласующего устройства к этому адаптеру...

[Dorosh offline]

может это поможет, тут есть некоторая теория http://eee-pc.ru/wiki/моддинг:внешняя_антенна_wifi

[Bear offline]

Dorosh,

Да я был на этом сайте и на этом http://www.lan23.ru/forum

Как правильно написал Александр Слободян, если КСВ будет очень низким порядка 0.1-0.2 настанет кирдык выходному каскаду передатчика. Пока все что мне нужно это выяснить волновое внутренней антенны Dlink DWA-110 а от этого уже можно плясать. Только вот выяснить это не получается confused

[Bear offline]

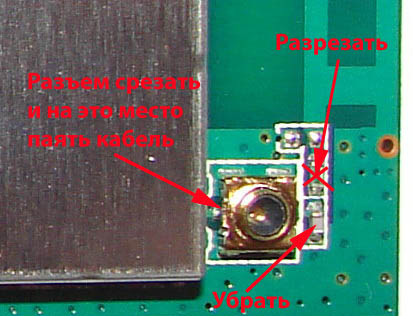

Все нашел
www.lan23.ru/forum/attachment.php?attac ... 1208871027

Тему можно закрывать

[Jacks offline]

сори что вклиниваюсь..... честно говоря.... ммм.... забейте на Ксв и Кбв.... оно вам не надо.... купи кабель на 50 Ом и нагугли любую самодельную антенну.... просто я работаю в укрчастотнадзоре и насмотрелся как всякий самопал нормально работает на несколько км!!!! петельки в креплении головки спутниковой тарелки с отражателем, банки от кофе и прочая лабуда.... при подключении у тебя сигнальный кабель будит внутренняя антена, а экран на корпусе ЮСБ.... + немного шаманства и все будит нормально)))
З.Ы. какую-то вы лабуду нанесли про антенну с 300 Ом-ым сопротивлением..... я ничему не удивляюсь но это бред.....

[Rom@L offline]

300 Ом - волновое сопротивление петлевого вибратора. У диполя 75 Ом.

[Sblek offline]

сплошной "бред сивой кобылы в темную ночь" :lol:

[Rom@L offline]

Новые законы физики наша дума утвердила во втором чтении? Или вы имеете в виду находящиеся в продаже готовые антенны, имеющие согласующее устройство. Если второе, то да, любая связная антенна имеет 50 Ом, а любая телевизионная 75 Ом.

[Sblek offline]

рекомендую ВСЕМ (кто здесь отметился так сказать , особенно Jacks :D ) без исключения почитать пару книг по антенам , хльяб
З.Беньковский и Э.Липинский
Любительские антенны коротких и ультрокоротких волн
Г.З.Айзенберг
Коротковолновые антенны
К.Ротхаммель
Принцип работы и свойства антенн
:lol:

[Jacks offline]

спасибо конечно.... за инфу про книжки.... но человеку нужно поднять на немного уровень сигнала и все.... судя по описанию ну максимум чтобы хватило на 200-300 м. в этом случае можно извоять что угодно, не сильно мучаясь с точностью... имхо... конечно но думаю все будут согласны...
идеализация это хорошо и я лично приветствую, не не всегда это целесообразно.... если сейчас еще начнем обсуждать боковые лепестки и диаграммы, то это уж точно перебор.....
кому нужно, могу скинуть фотки на мыло.... именно ШПСых аннтен, с указанием расстояния на котором работают
З.Ы. люди.... касается только украинцев, не юзайте каналы выше 2,5 ГГц, бо ММДС нажалуется, я найду и с ДИЗом спилювсе к х... да и к UMTSу не приблежайтесь, там все еще суровее!!!!
