запуск зл. моторчика

[Pavel13088 offline]

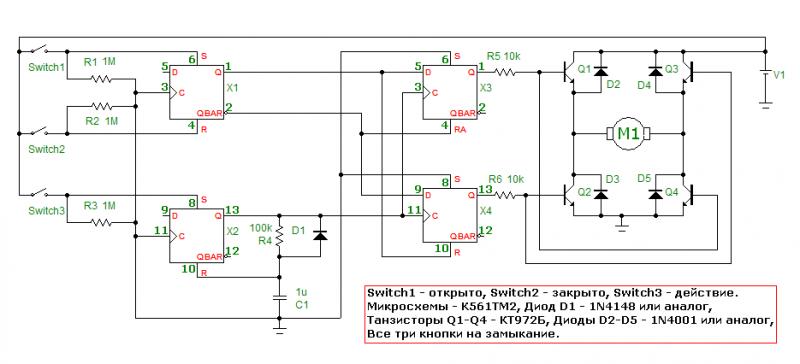

Люди человеки, ну кто нибудь накидает рабочую схему для управления моторчиком(12V) с реверсом. По большому счету хочу управлять автомобильным замком (актуатором) с помощью контроллера Z-5R(ключиком ТМ), поднес ключ к считывателю (ТМ) открыл замок, поднес еще раз закрыл.
:insane:

[Pavel13088 offline]

Схему в топку,люди не тратьте время и деньги, а главное нервы. :mad:

[-ALS- offline]

попробуйте все-таки поставить эти два несчастных резистора - в этой схеме ну никак без них.
Базу Q4 оторвать от Q1 и через резистор в 10кОм подключить к левому выводу R5.
Аналогично - оторвать базу Q3 и подключить через резистор к левому выводу R6.

Если других косяков в схеме нет (а в этой логике лень разбираться), то все заработает.

[Rom@L offline]

разрезать две дорожки и кинуть пару проводков.

[Pavel13088 offline]

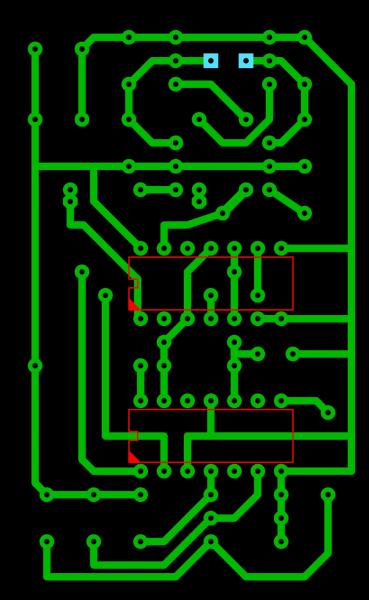

Вот печатка только сомнения у меня на всех аналогичных схемах Все как у Хакера.

[Pavel13088 offline]

Резанул дорожки вместо перемычек резисторы
и еще пару перемычек(по схеме от Хакера), но толку ноль,
греются транзисторы,
а микрухам по ходу ХАНА настала секунда и как паяльник............ :dontknow:

[Pavel13088 offline]

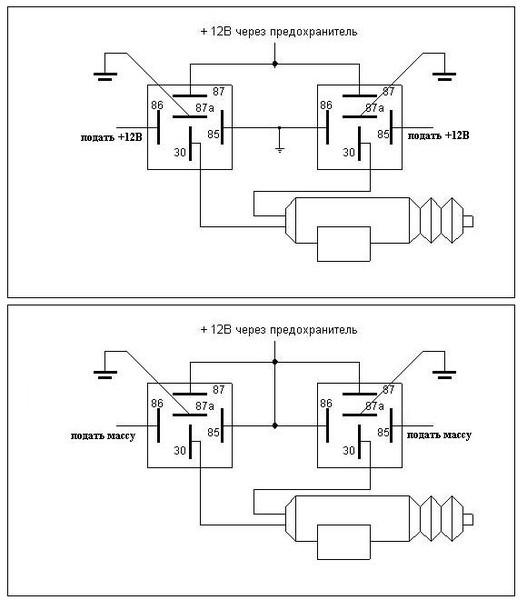

Вот этими реле например по какой схеме можно управлять с помощью одной кнопки без фиксации?
Либо по какой нибудь схеме с полевеками.

[Green_and_fat offline]

Ну я бы для начала добил то, что начал. Для самоутверждения, бггг :lol:

Для начала выпаяй R5 и R6 вообще нафиги подпаяй 4 резистора по 10КОм непосредственно к базе каждого транзистора. Попробуй подать 12 вольт (к свежеподпаянным резисторам) сначала на базы Q1 и Q4 ( мотор должен закрутиться в одну сторону), потом на Q2 и Q3 (соотв. вращение в другую). Если крутится - мост работает и будем логику разгребать.

[Green_and_fat offline]

Пы.Сы. Перемычки, которые тебе насоветовали тоже убери, т.е. мост не должен быть подключен к микросхемам вообще никак, только питание.

[Johnny62 offline]

Как Green_and_fat уже писал, Q1 и Q3 нужно ставить p-n-p эмиттерами к плюсу (комплементарная пара для КТ972Б будет КТ973Б). Да еще к тому же было бы не плохо поставить подпирающие сопротивления по 10 кОм (у Q1 и Q3 соответственно на плюс, а у Q2 и Q4 - на минус). Напряжение на каждую базу нужно подавать через сопротивление 270 Ом (ток базы при насыщении порядка 50мА). Базы транзисторов следует объединить парами Q1-Q2 и Q3-Q4. В при такой доработке транзисторы будут полностью открываться и закрываться и не будут греться.

[Pavel13088 offline]

Ну я бы для начала добил то, что начал. Для самоутверждения, бггг :lol:

Для начала выпаяй R5 и R6 вообще нафиги подпаяй 4 резистора по 10КОм непосредственно к базе каждого транзистора. Попробуй подать 12 вольт (к свежеподпаянным резисторам) сначала на базы Q1 и Q4 ( мотор должен закрутиться в одну сторону), потом на Q2 и Q3 (соотв. вращение в другую). Если крутится - мост работает и будем логику разгребать.

Попробую, но нервы на пределе.
Купил сегодня 15шт 4013.... :wink:

[Johnny62 offline]

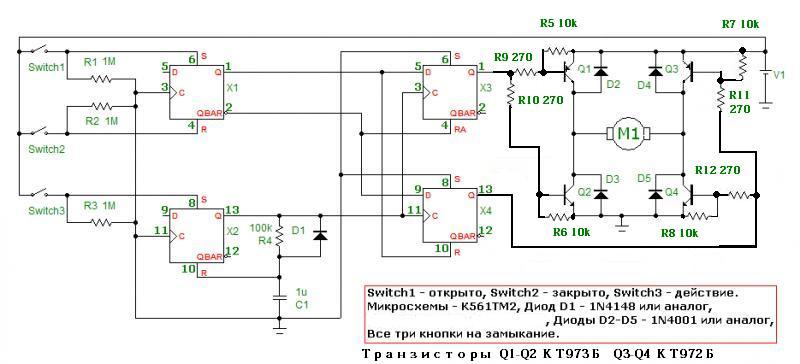

Вот так работать будет

[Rom@L offline]

Только без управления (с отключенными выходами микросхем) такую схему не включай (все транзисторы откроются, закоротят блок питания и задымятся).

[Johnny62 offline]

Rom@L, Подпирающие сопротивления (R7, R6, R7 и R8) будут дозапирать транзисторы и они будут постоянно закрыты при отсутствии напряжения на базах.

[Johnny62 offline]

сопротивления R5, R6, R7 и R8
