Cветодиоды

[a299792458 offline]

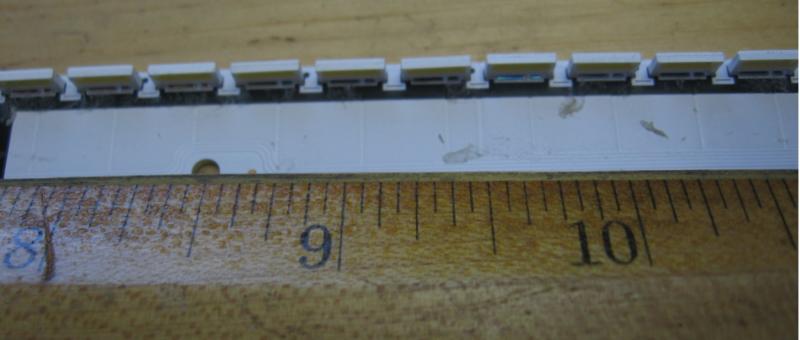

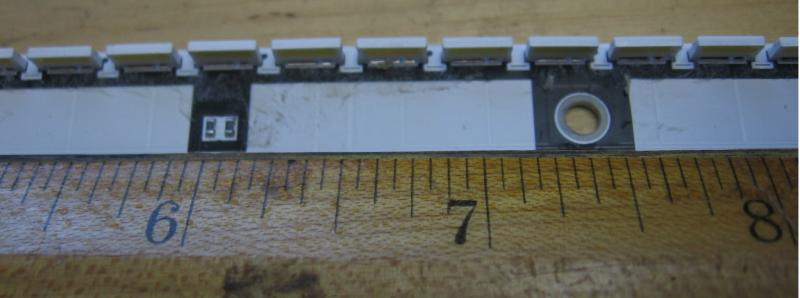

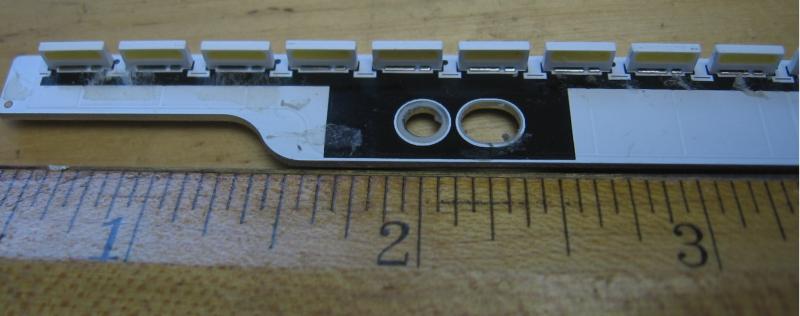

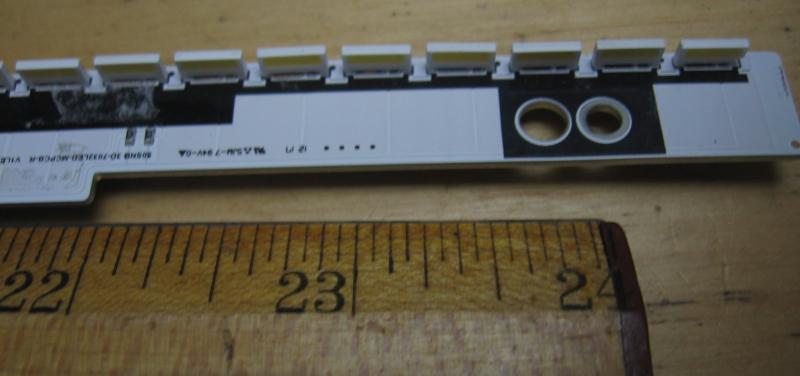

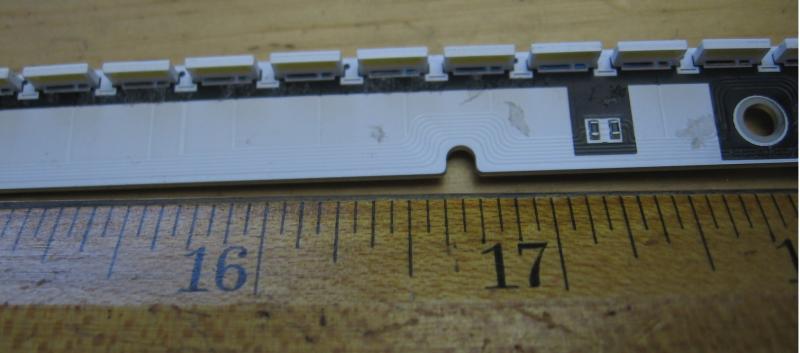

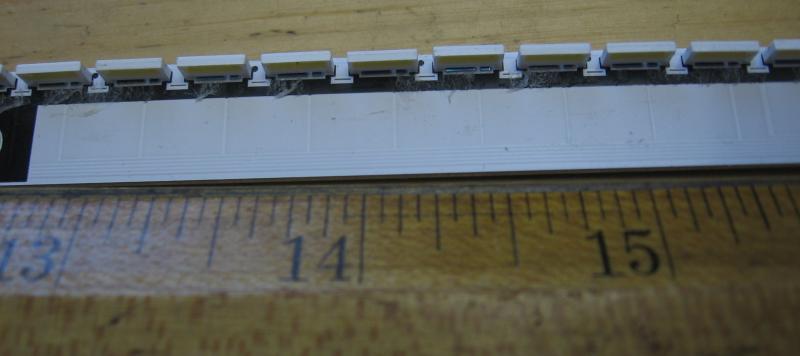

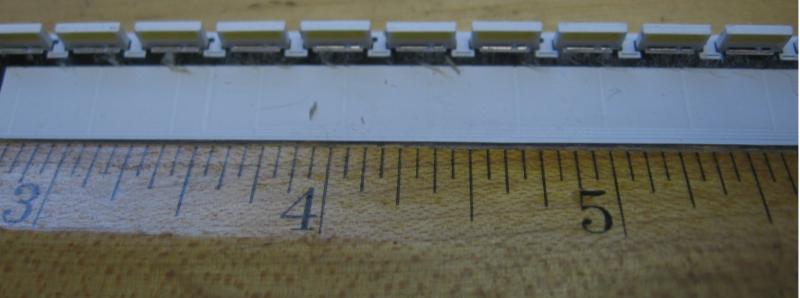

сфоткал таки
я глаза сломал пытаясь разобрать дорожки
линейка в дюймах
те же фотки залитые на гугл (имхо удобнее и размер нормальный) https://drive.google.com/folderview?id=0B_pJE7pqjI6yVDNrVTJLS2E1OUE&usp=sharing

[a299792458 offline]

с обратной стороны полоска цельнометалическая

[Александр Слободян offline]

a299792458, Бли выложил бы фото на какой - нибудь бесплатный файл сервис, что максимальное разрешение файла было... Форумный режет размеры картинок...

Например тут разместить: http://photo.qip.ru/index.php?from=photofile

Я бы разглядел бы (есть способы).. НО!!! снимать строго сверху, без всяких углов... Вспышку нафик...

[Александр Слободян offline]

Обратная сторона платы - там цельнометалический экран... Только и всего..

[Александр Слободян offline]

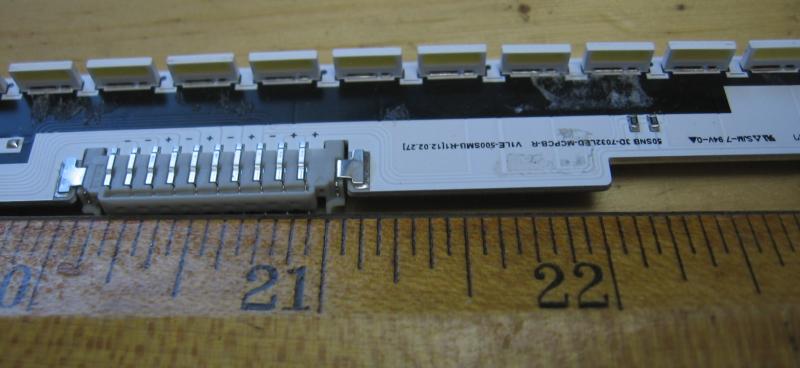

Судя по контактам на линейках свтодиоды включены по пять подгрупп, только вот как подгуппы включены далее непонятно... Вероятно параллельно... Но!

Лучше фотки основного БП с обратной стороны в районе инвертора питания светико сделать...

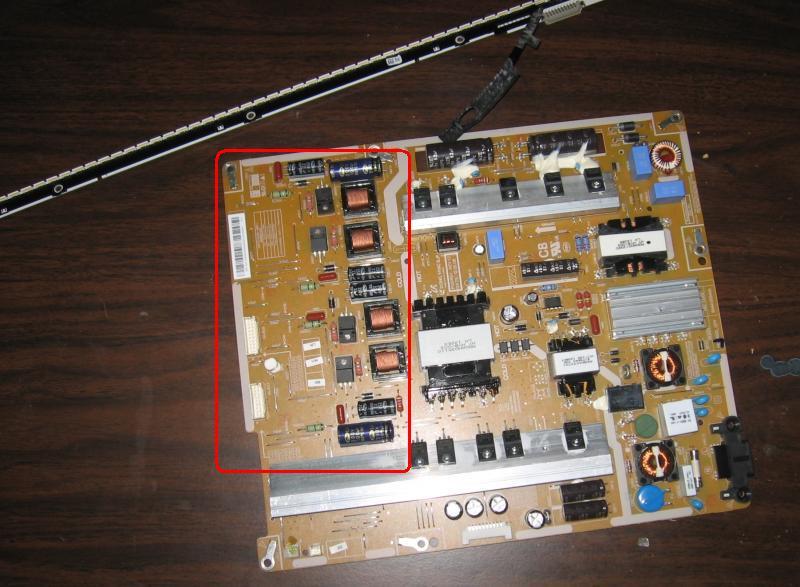

Вот этой области, но со стороны дорожек:

[Rom@L offline]

152V и 700мА скорее всего максимальная пиковая мощность, которую может выделить БП для подсветки (152*0.7=106Вт, по световому потоку, если выкинуть рассеивающие слои и поляризационные плёнки жк матрицы, это света будет больше чем от галогенок на 500Вт).
Далее скорее всего идёт схема управления током светодиодов по принципу ШИМ регулирования (управление яркостью) , и (если модель тв из не самых дешовых) вполне возможна динамическая зоновая регулировка подсветки (нет большого смысла вкачивать в подсветку экрана более 100Вт мощности включая все светодиоды когда на экране показывают ночь, и получать при этом никому ненужные паразитные засветы.). И в современных моделях тв для улучшения плавности изображения используют стробируемую подсветку (надо же как то выжать частоту 400-1000Гц при том что лучшие жк матрицы сегодня успевают только 240Гц), когда подсветка включается в заданные интервалы времени.
Так что с вероятностью близкой к 100% подсветка рулится от видеопроцессора тв.

[Александр Слободян offline]

Rom@L, Дык так и есть.. только динамическая подсветка с ШИМ регулировкой яркостью. По другому не будет.. :D (Печка никому не нужна ,а при работе в в импульсе (динамика) экономия энгергии значительная аднака)... :D
Причем судя по 4м импульсникам в инверторе - присутствуют 4 зоны (группы) раздельного управления яркостью...

Примененные светодиоды судя по внешнему виду достаточно яркие (конечно не супер, которые на своем радиаторе, но достаточно).

[Александр Слободян offline]

В принципе от родной платы БП запустить можно линейки можно, хоть и управление на проц завязано (просто немного подумать как).. Или соорудить инвертор с динамическим ШИМ управлением и с него подать напругу на линейки и греться все будеит меньше и яркостью играться можно будет..

[Rom@L offline]

94V-0 надпись обозначает технологию изготовления платы, такие надписи стоят на всех печатных платах любой электроники.

[Александр Слободян offline]

Эх не попадались мне дохлые телики или мониторы с ЛЕД-подсветкой, все с лампами... Так бы уже на практике наработки были бы...

[F0RESTER68 offline]

Пользуясь случаем, спрошу: 2 (сверхъярких) светодиода по 4,5 в., один, нужно подключить (параллельно) к БП компа. Соотв-но вопрос к 5 в или 12 в подключать (чтобы не тускло было) ? и какой резистор (сопротив-е) ?

[Александр Слободян offline]

Не понял вопроса...

[F0RESTER68 offline]

Александр Слободян, 2 светодиода, каждый по 4,5 вольта, нужно подключть к Блоку питания компа, на 12 вольт, какой резистор нужен на два сетодиода? И если 2 светодиода подключить к 5 вольт от бп, то резистор не нужен?
П.с. Я просто не силен в этом((

[Александр Слободян offline]

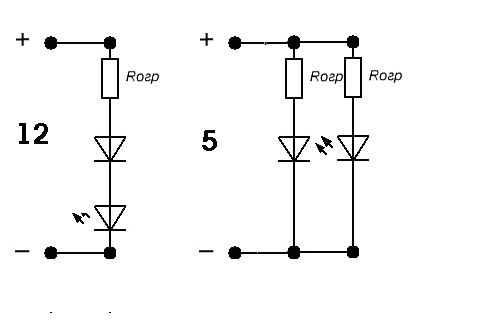

Если подключать к 5 вольтам то последовательно с каждым светиком ставить резистор 130-150Ом. Связки резистор+светик включать параллельно.

Если на 12 - светики последовательно и ограничить ток резистором 330-470Ом.

Сопротивления резисторов подбирать в указанном диапазоне, по требуемой яркости свечения ...

[Александр Слободян offline]

Вот так:
