Управлене компом через пду

Обсуждаем все темы о применении электроники в моддинге (радиодетали, паяльники, принципиальные схемы, монтажные платы, микросхемы, светодиоды, LCD и т.д.)
Ответить
Сообщений: 708 • Страница 47 из 48 • 1 ... 44, 45, 46, 47, 48

Сообщение Bizzare » 09 фев 2011 16:54

Помогите советом! Хочу собрать приемник по этой схеме: http://mastermods.modder.ru/radio.htm
Открыл старый магнитофон и нашел в нем приемник dhr-38n, под описание он совсем не подходит и номер другой и выглядит не так.. но я думаю что если использовать оригинальный пульт от этого магнитофона то все будет ок?
как выглядит приемник:
Bizzare offline
Real modder
Real modder
Сообщения: 19
Зарегистрирован: 09 фев 2011 16:47
Вернуться к началу

Сообщение Rom@L » 09 фев 2011 19:45

В оригинальном пульте может оказаться и оригинальная нестандартная кодировка команд.
Rom@L offline
Mega Modder
Сообщения: 705
Зарегистрирован: 28 окт 2008 16:55
Откуда: Арамиль
Вернуться к началу

Сообщение Bizzare » 09 фев 2011 19:58

хм, не силен в теории.
Значит надо пробывать опытным путем?
Bizzare offline
Real modder
Real modder
Сообщения: 19
Зарегистрирован: 09 фев 2011 16:47
Вернуться к началу

Сообщение Cruzzz » 09 фев 2011 22:16

Bizzare, после сборки приемника посмотрите пакеты от этого пульта (несущую частоту в частности) - тогда и будет ясность. Любым софтом, что рисует кодировку (например, SlyControl)
Cogito, ergo sum... Но иногда так лень cogito!
Cruzzz offline
God
Аватара пользователя
Сообщения: 1140
Зарегистрирован: 18 дек 2007 11:38
Откуда: SPb
  • ICQ
Вернуться к началу

Сообщение Bizzare » 09 фев 2011 22:20

Паять по этой схеме: http://mastermods.modder.ru/radio.htm ?
Ничего не сгорит?
Bizzare offline
Real modder
Real modder
Сообщения: 19
Зарегистрирован: 09 фев 2011 16:47
Вернуться к началу

Сообщение Cruzzz » 09 фев 2011 22:40

ну да, это стандартная схема ИК-приемника для COM-порта. Слай дружит с таким.
Cogito, ergo sum... Но иногда так лень cogito!
Cruzzz offline
God
Аватара пользователя
Сообщения: 1140
Зарегистрирован: 18 дек 2007 11:38
Откуда: SPb
  • ICQ
Вернуться к началу

Сообщение Cruzzz » 10 фев 2011 01:51

*а пульт поди от видика Daewoo?...Приемник сей (DHR-38) д.б. заточен под 38КГц. Сборка ДУ на подобном (и чуть иная схема) есть тут. Однако, 100% гарантии работы на com-портах новых материнок - нет, листайте тему.
Cogito, ergo sum... Но иногда так лень cogito!
Cruzzz offline
God
Аватара пользователя
Сообщения: 1140
Зарегистрирован: 18 дек 2007 11:38
Откуда: SPb
  • ICQ
Вернуться к началу

Сообщение Bizzare » 10 фев 2011 02:06

Приемник от старого видика elekta vc-r14emk. Материнка уже не новая, asus k8v-vm.
Как найду все мелкие элементы, попробую спаять. Спасибо за советы!
Bizzare offline
Real modder
Real modder
Сообщения: 19
Зарегистрирован: 09 фев 2011 16:47
Вернуться к началу

Сообщение a299792458 » 23 июн 2011 04:36

пару разпытался спаять - комп вешала схема
а если купить usb IR - остальное по этому сценарию пойдет?
a299792458 offline
Super Modder
Super Modder
Сообщения: 25
Зарегистрирован: 23 июн 2011 04:27
Вернуться к началу

Сообщение Ежик » 25 авг 2011 09:06

Доброго времени суток Уважаемые господа! Возникла проблемка, собрал простейшую схемку приемника: Приемник ilms5360 и резистор 5,1 вместо 5Ком, пульт от тв-тюнера compro. В winlirc цифры бегут постоянно, при нажатии кнопки просто быстрее, соответственно настроить не получается, может кто сталкивался с таким, прошу помощи.
P.S. приемник собран навесным монтажом и подцеплен на com порт с задней стороны системника.Изображение
Ежик offline
Super Modder
Super Modder
Сообщения: 29
Зарегистрирован: 09 авг 2011 09:18
Вернуться к началу

Сообщение Александр Слободян » 25 авг 2011 11:27

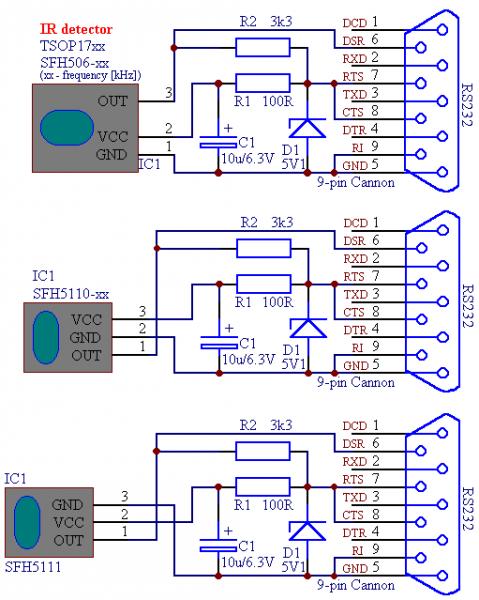

Вот проверенные схемы под разные приемники

- у меня такая работает на ура..

Моддинг ног, в зимний период, заключается в повышении их волосатости....
Александр Слободян offline
God
Аватара пользователя
Сообщения: 2865
Зарегистрирован: 17 июн 2008 14:13
Откуда: Арамиль, Сверловская обл.
Вернуться к началу

Сообщение Ежик » 25 авг 2011 12:10

Александр Слободян, Спасибо, видел такие только кондер там на 10n, стабилитрон нужного наминала накопать не получилось, решил сделать из того что было под рукой. Тоесть такого странного поведения ниукого не наблюдалось?
Ежик offline
Super Modder
Super Modder
Сообщения: 29
Зарегистрирован: 09 авг 2011 09:18
Вернуться к началу

Сообщение Cruzzz » 25 авг 2011 12:56

Ежик, проверьте напряжение на 2-й ноге приемника. что-то мне кажется, что по вашей схеме там будет не 5В...соответственно, уровень сигнала на 3-й ноге тоже будет далек от нормального.

*стабилитрон можно заменить КРЕНкой на 5В, ссылку на схему давал выше.
Cogito, ergo sum... Но иногда так лень cogito!
Cruzzz offline
God
Аватара пользователя
Сообщения: 1140
Зарегистрирован: 18 дек 2007 11:38
Откуда: SPb
  • ICQ
Вернуться к началу

Сообщение Александр Слободян » 25 авг 2011 13:05

Ежик писал(а):Александр Слободян, Спасибо, видел такие только кондер там на 10n, стабилитрон нужного наминала накопать не получилось, решил сделать из того что было под рукой. Тоесть такого странного поведения ниукого не наблюдалось?


Стабилитрон любой на 5 вольт
Моддинг ног, в зимний период, заключается в повышении их волосатости....
Александр Слободян offline
God
Аватара пользователя
Сообщения: 2865
Зарегистрирован: 17 июн 2008 14:13
Откуда: Арамиль, Сверловская обл.
Вернуться к началу

Сообщение Александр Слободян » 25 авг 2011 13:07

Ежик, схема по которой ты собрал у меня тоже толком не заработала (по слухам она не со всеми RS232 живет... С чем это связано у буржуев в свое время (лет 5-6 назад) я так и не добился внятного ответа...
Моддинг ног, в зимний период, заключается в повышении их волосатости....
Александр Слободян offline
God
Аватара пользователя
Сообщения: 2865
Зарегистрирован: 17 июн 2008 14:13
Откуда: Арамиль, Сверловская обл.
Вернуться к началу
